Инструменты:
- Гаечный ключ торцевой Г-образный 12 мм
- Отвертка плоская большая
- Центрирующая оправка
Детали и расходники:
- Нажимной диск сцепления
- Ведомый диск сцепления
Примечание:
Снимаем нажимной («корзина») и ведомый диски сцепления для замены при выходе их из строя. Срок службы сцепления зависит от стиля вождения и условий эксплуатации. Нажимной и ведомый диски также снимаем при замене маховика и заднего сальника коленчатого вала.
Работу выполняем на смотровой канаве или эстакаде.
1. Снимаем коробку передач, как описано здесь.
2. Ключом «на 12» отворачиваем шесть болтов крепления «корзины» сцепления к маховику. Вначале болты отворачиваем равномерно, не более чем на один оборот за проход, чтобы не деформировать пружину кожуха сцепления. Как только ослабнет действие диафрагменной пружины, болты отворачиваем произвольно. При отворачивании последнего болта, поддерживаем нажимной и ведомый диски сцепления.
Примечание:

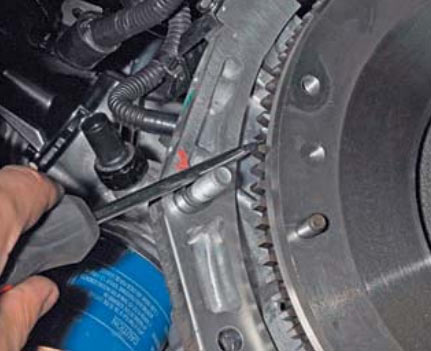

От проворачивания коленчатый вал удерживаем большой отвёрткой или монтажной лопаткой. Для этого вставляем ее между зубьями маховика и опираем на болт, установленный в отверстие поддона картера двигателя (для наглядности нажимной диск снят).

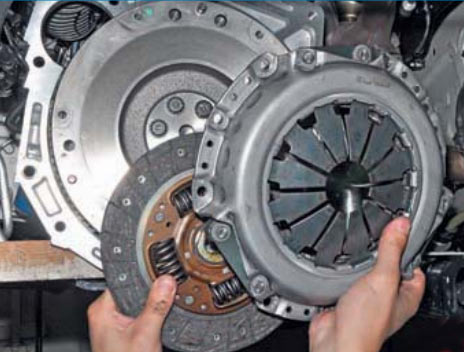

3. Снимаем нажимной и ведомый диски сцепления.
4. Устанавливаем ведомый и нажимной диски в обратной последовательности.

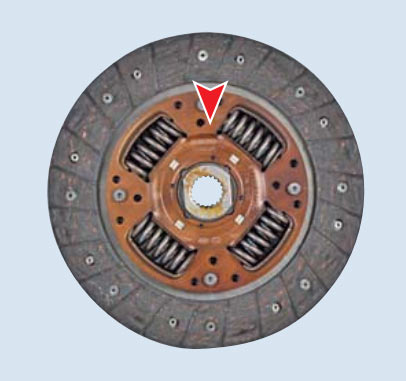

5. При установке ведомого диска ориентируем его выступающей частью в сторону нажимного диска («корзины»).

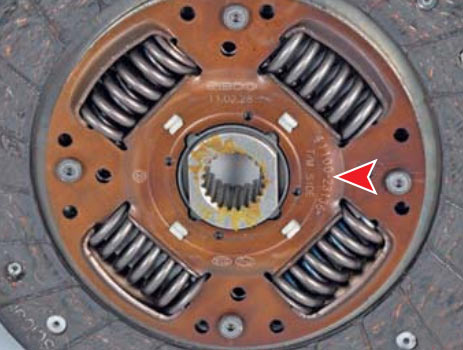

6. На выступающей части диска имеется маркировка.
7. Располагаем «корзину» сцепления так, чтобы штифты маховика вошли в соответствующие отверстия «корзины».

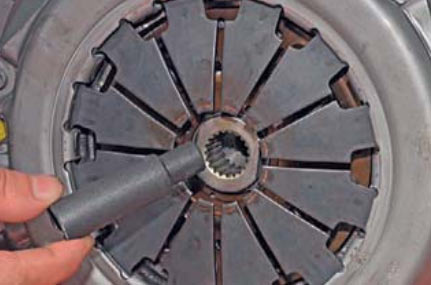

8. Вставляем центрирующую оправку (подходит оправка для сцепления автомобилей ВАЗ) в шлицы ступицы ведомого диска и вводим хвостовик оправки в отверстие фланца коленчатого вала.

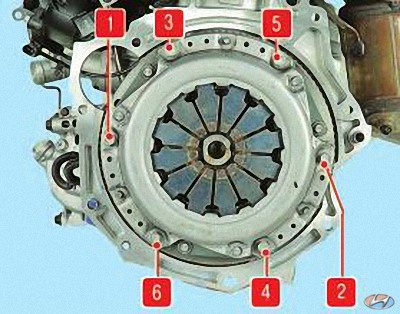

9. Вворачивайте болты равномерно, по одному обороту ключа каждый, в последовательности, показанной на фото.
Примечание:
Вынимаем центрирующую оправку ведомого диска.
10. Устанавливаем в обратной последовательности коробку передач и все снятые детали и узлы.
