Особенности конструкции системы охлаждения Hyundai Solaris

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов и радиатора с электрическим вентилятором.

Элементы системы охлаждения:

1 – отводящий шланг радиатора;

2 – шкив насоса охлаждающей жидкости;

3 – крышка термостата;

4 – шланг, соединяющий расширительный бачок с заливной горловиной;

5 – крышка заливной горловины;

6 – подводящий шланг радиатора;

7 – радиатор;

8 – расширительный бачок.

К системе охлаждения подсоединен радиатор отопителя. Заправляется система охлаждающей жидкостью через отдельную заливную горловину, прикрепленную к впускному трубопроводу и соединенную шлангами с выпускным патрубком головки блока цилиндров и радиатором.

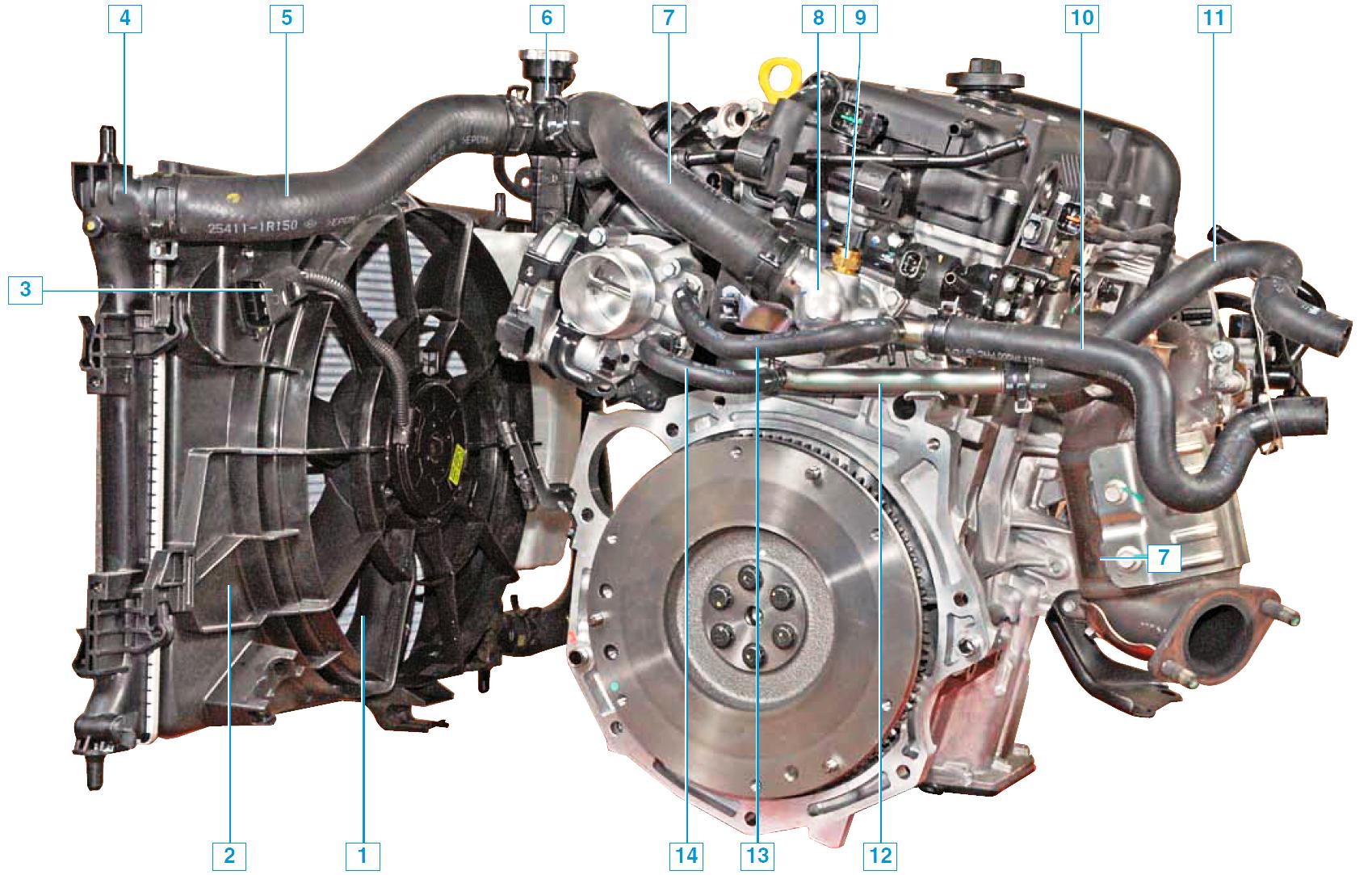

Элементы системы охлаждения (вид с левой стороны двигателя):

1 – крыльчатка вентилятора;

2 – кожух вентилятора;

3 – дополнительный резистор;

4 – радиатор;

5 – подводящий шланг радиатора;

6 – заливная горловина;

7 – наливной шланг;

8 – выпускной патрубок;

9 – датчик температуры охлаждающей жидкости;

10 – подводящий шланг радиатора отопителя;

11 – отводящий шланг радиатора отопителя;

12 – трубка подвода жидкости к насосу;

13 – шланг подвода жидкости к блоку подогрева дроссельного узла;

14 – шланг отвода жидкости от блока подогрева дроссельного узла.

Расширительный бачок, закрепленный на кожухе вентилятора системы охлаждения, изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости в бачке.

Бачок служит для поддержания постоянного уровня охлаждающей жидкости в системе охлаждения.

Кожух вентилятора с расширительным бачком.

При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания двигателя жидкость из бачка перетекает в систему охлаждения.

Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке заливной горловины. Выпускной клапан поддерживает повышенное (1,1 бар), по сравнению с атмосферным, давление в системе на горячем двигателе.

За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При утере крышки заливной горловины нельзя заменять ее герметичной крышкой без клапанов.

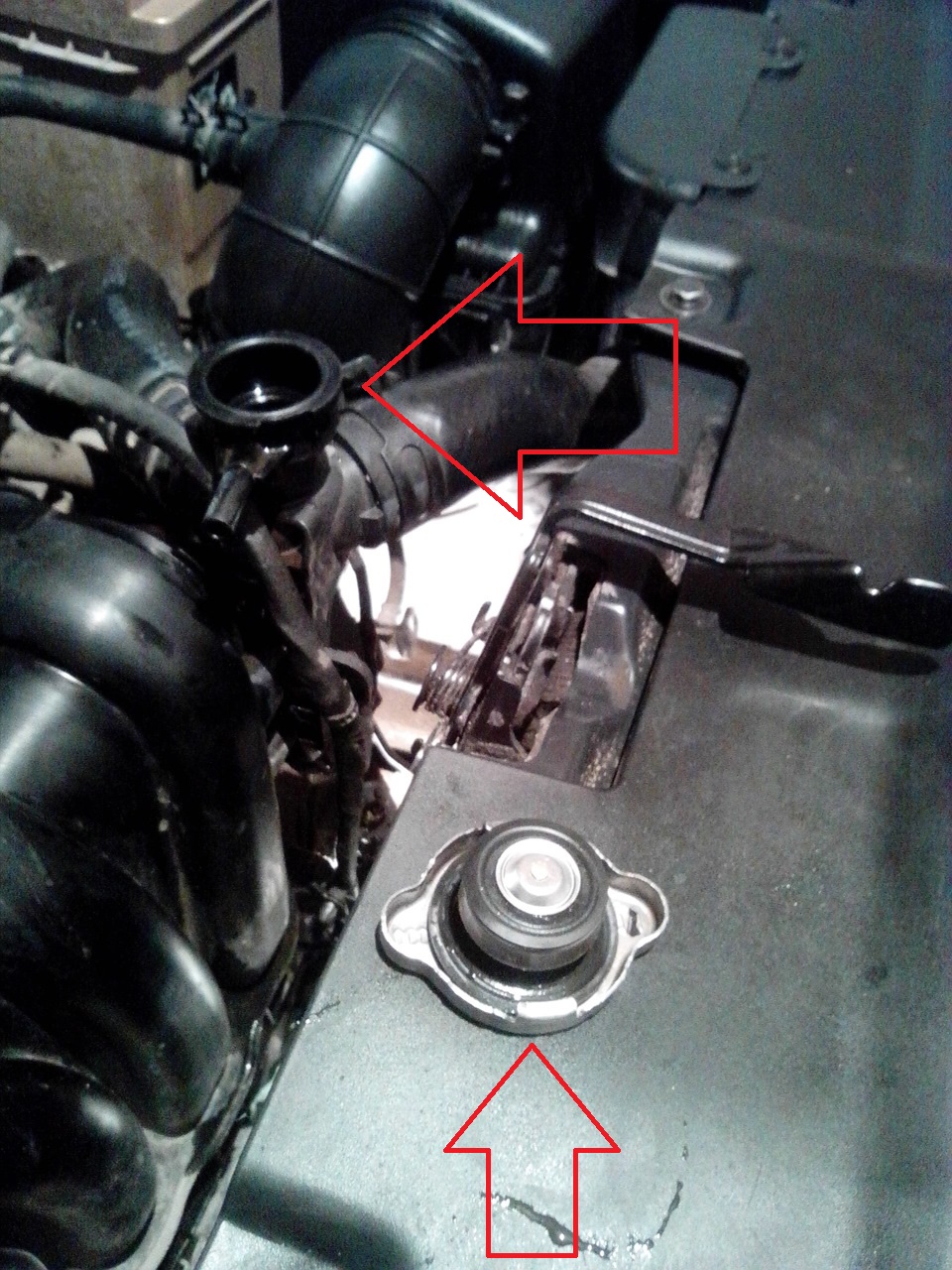

Заливная горловина и крышка заливной горловины.

Циркуляцию жидкости в системе охлаждения обеспечивает лопастной насос центробежного типа, крыльчатка которого приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Насос крепится к блоку цилиндров справа.

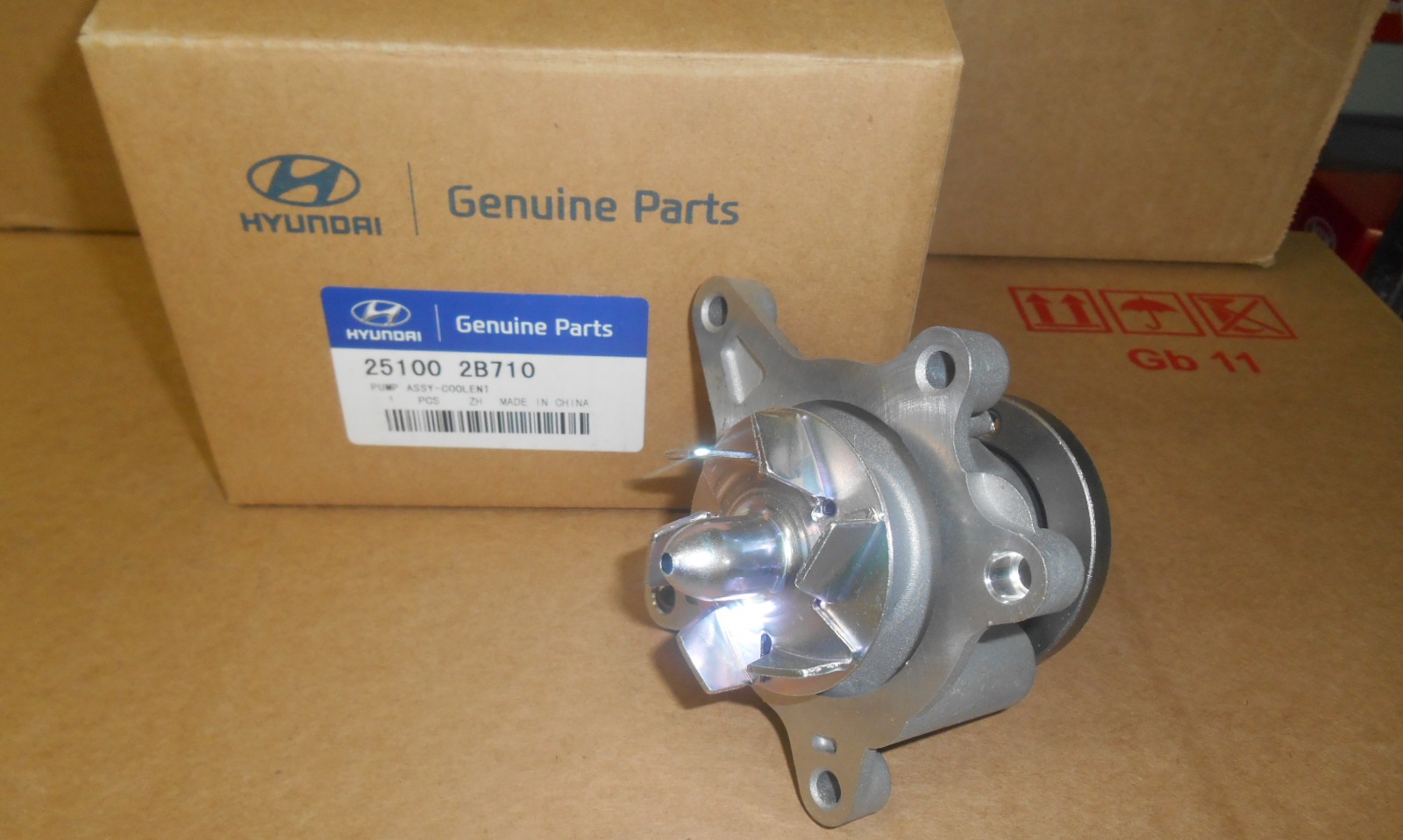

Насос охлаждающей жидкости.

В корпусе насоса установлен валик, который вращается в закрытом подшипнике, не нуждающемся в пополнении смазки. На концы валика напрессованы ступица и крыльчатка. Уплотнение валика обеспечивается сальником насоса. В нижней части корпуса насоса выполнена полость, выходное отверстие которой закрыто заглушкой. При значительном износе уплотнения, когда жидкость просачивается через сальник уплотняющий валик, в полости постепенно накапливается жидкость. Когда жидкость целиком заполнит полость, она начнет вытекать через контрольное отверстие в полости. Это свидетельствует о необходимости замены насоса, т. к. ремонту он не подлежит.

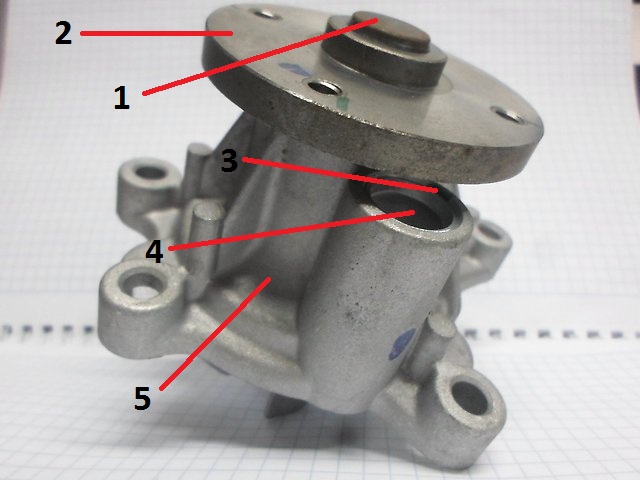

Элементы насоса охлаждающей жидкости:

1 – валик;

2 – ступица;

3 – контрольное отверстие;

4 – заглушка полости для накапливания жидкости;

5 – корпус.

Насос прокачивает охлаждающую жидкость через рубашки охлаждения блока и головки блока цилиндров двигателя. Через выпускной патрубок, расположенный на левом торце головки блока цилиндров, жидкость поступает в радиатор системы охлаждения, в радиатор отопителя и блок подогрева дроссельного узла. Из радиатора системы охлаждения жидкость возвращается к насосу через термостат, а из радиатора отопителя и блока подогрева дроссельного узла – через трубку, расположенную на передней стенке блока цилиндров под впускным трубопроводом.

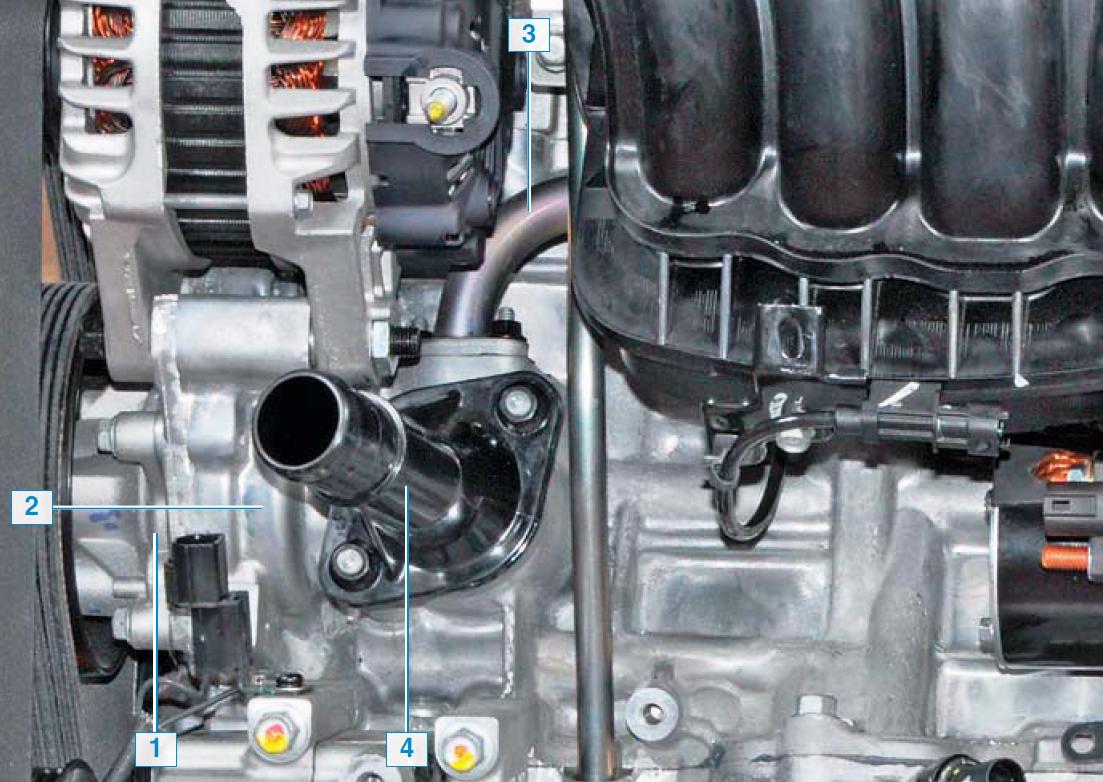

Расположение термостата на блоке цилиндров:

1 – насос охлаждающей жидкости;

2 – блок цилиндров;

3 – трубка подвода жидкости к насосу из радиатора отопителя и блока подогрева дроссельного узла;

4 – крышка термостата.

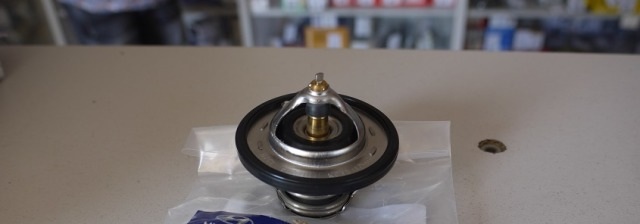

Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Внутри термостата установлен металлический баллон с термочувствительным наполнителем. Баллон герметично закрыт резиновой вставкой. При нагревании наполнитель расплавляется и увеличивает свой объем, сдавливая вставку. Резиновая вставка деформируется и выталкивает шток, открывая клапан термостата. На непрогретом двигателе клапан термостата закрыт и перекрывает поток охлаждающей жидкости через радиатор системы охлаждения. При этом вся жидкость циркулирует по малому кругу, включающему в себя рубашку охлаждения двигателя, выпускной патрубок, радиатор отопителя и блок подогрева дроссельного узла, а затем по трубке возвращается к насосу.

По мере прогрева двигателя, когда температура охлаждающей жидкости достигнет 82±1,5 °C клапан термостата начинает открываться, пропуская поток жидкости в радиатор системы охлаждения. При температуре 95 °C клапан термостата полностью открывается (полный ход штока клапана 8 мм) и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции. Закрывается клапан термостата при температуре жидкости 80 °C. Через блок подогрева дроссельного узла и радиатор отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

Термостат.

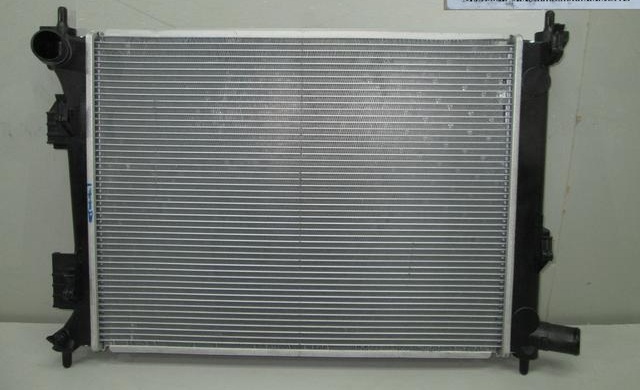

Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд.

Жидкость поступает в радиатор через патрубок левого бачка, а отводится через патрубок правого бачка.

Для слива охлаждающей жидкости из системы внизу левого бачка имеется сливное отверстие, закрытое пробкой.

Радиатор.

Электрический вентилятор установлен в кожухе за радиатором. Работой вентилятора управляет электронный блок управления (ЭБУ) двигателем, который через реле К3 или К8 обеспечивает вращение крыльчатки вентилятора с одной из двух скоростей (низкой и высокой) в зависимости от условий работы двигателя.

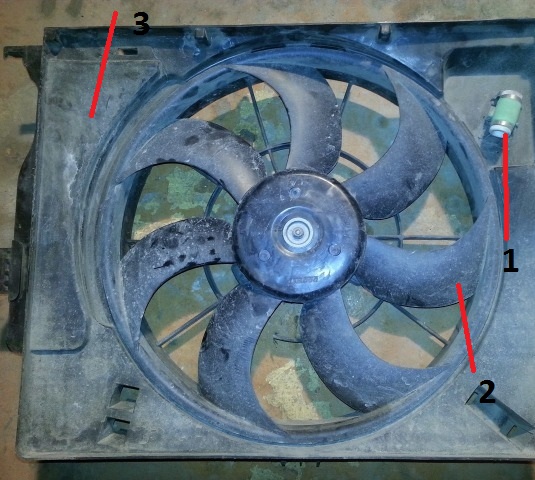

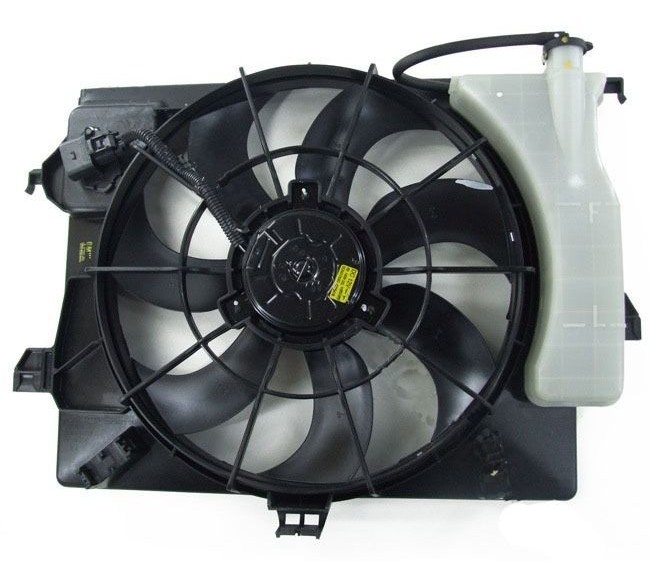

Вентилятор с кожухом в сборе:

1 - дополнительный резистор;

2 - крыльчатка вентилятора;

3 - кожух вентилятора.

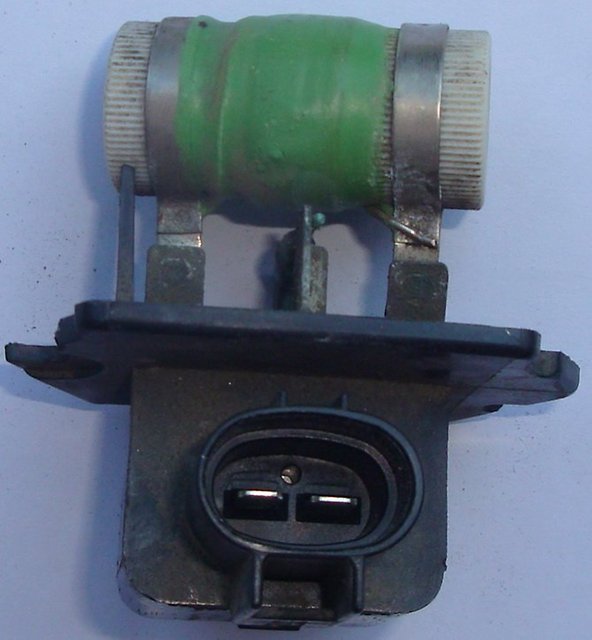

Работу вентилятора на низкой скорости обеспечивает дополнительный резистор, установленный на кожухе радиатора.

Дополнительный резистор вентилятора.

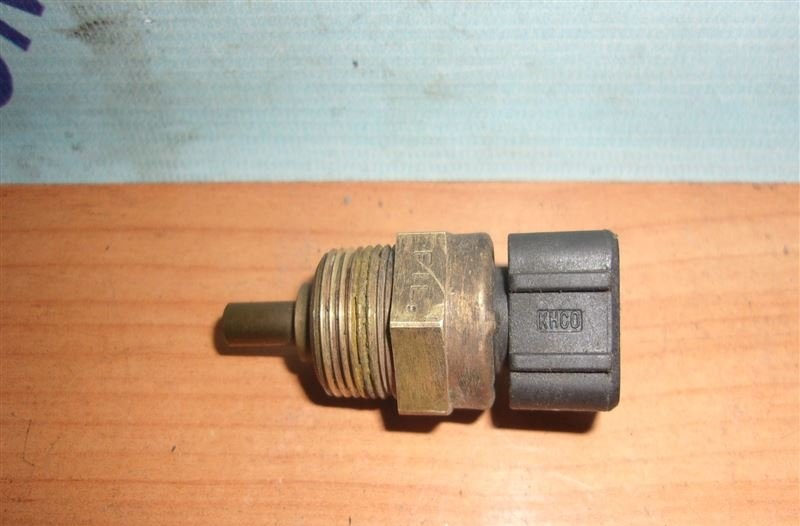

Датчик температуры охлаждающей жидкости ввернут в отверстие выпускного патрубка системы охлаждения.

Датчик выдает информацию на указатель температуры в комбинации приборов, сигнализатор перегрева двигателя и электронный блок системы управления двигателем.

Датчик температуры охлаждающей жидкости.
