Снятие и установка сцепления Hyundai Solaris

print share
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено

Инструменты:

  • Гаечный ключ торцевой Г-образный 12 мм
  • Монтажная лопатка
  • Штангенциркуль
  • Оправка для центрирования ведомого диска

Детали и расходники:

  • Маркер
  • Оправка для центрирования ведомого диска
  • Тугоплавкая консистентная смазка

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

  • Повышенный (по сравнению с привычным) шум при выключении сцепления;
  • рывки при работе сцепления;
  • неполное включение сцепления (сцепление буксует);
  • неполное выключение сцепления (сцепление «ведет»).

Примечание:

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления), так как работа по замене сцепления трудоемкая, а у неповрежденных элементов сцепления ресурс уже снижен поэтому если их установить вновь, может потребоваться повторное снятие/установка сцепления после сравнительно небольшого пробега.

1. Снимите коробку передач, как описано здесь.

Примечание:

Если устанавливается прежний нажимной диск, следует пометить любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск, в прежнее положение (для сохранения балансировки).

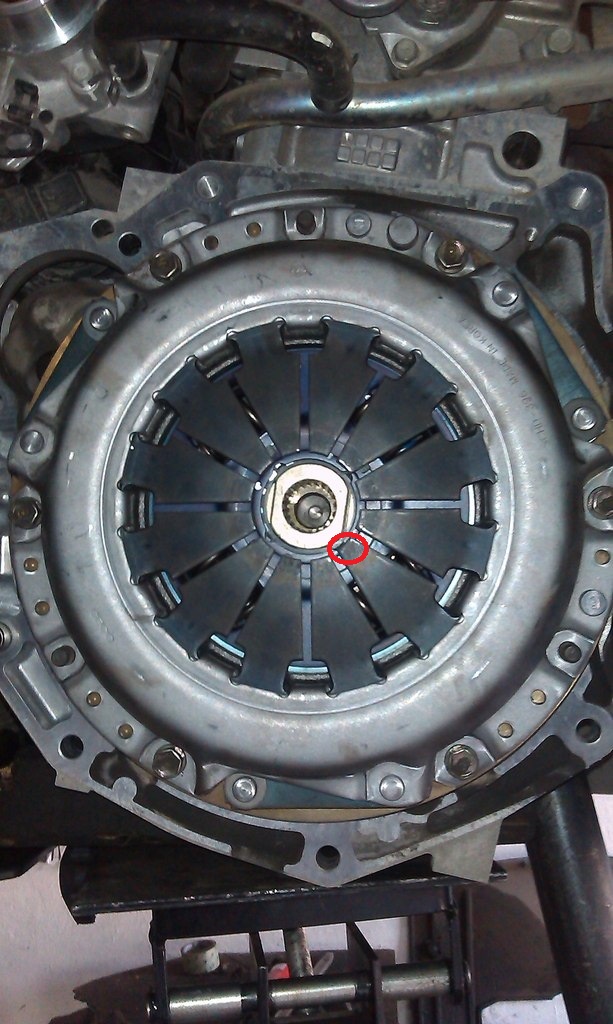

Пометить маркером расположение кожуха диска и маховика на автомобиле Hyundai Solaris

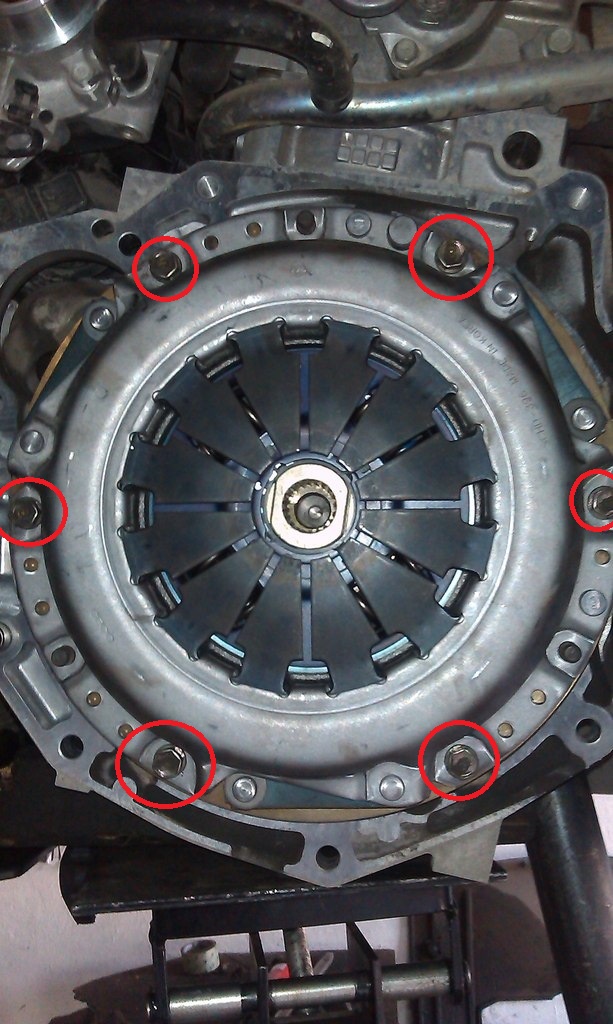

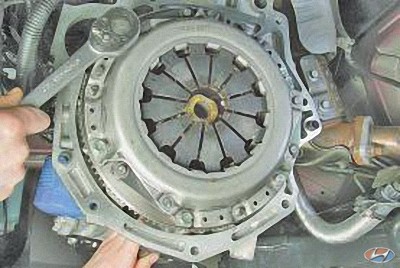

2. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

Выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику на автомобиле Hyundai Solaris

Примечание:

На фото показаны крепления кожуха нажимного диска сцепления.

На фото показаны крепления кожуха нажимного диска сцепления на автомобиле Hyundai Solaris

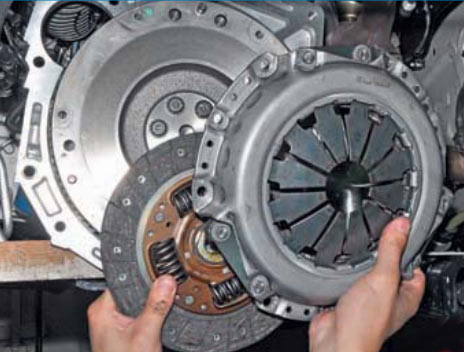

3. Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск.

Снимите с маховика нажимной и ведомый диски сцепления, придерживая ведомый диск на автомобиле Hyundai Solaris

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

Осмотрите ведомый диск сцепления на автомобиле Hyundai Solaris

Примечание:

Ведомый диск состоит из двух кольцевых фрикционных накладок, которые укреплены на ступице диска через демпферные пружины. Если накладки ведомого диска замаслены, то причиной может быть износ сальника первичного вала коробки передач. Возможно, требуется его замена.

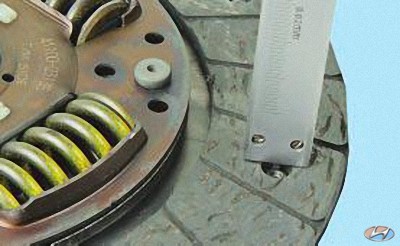

5. Проверьте степень износа фрикционных накладок ведомого диска. Если головки заклепок утоплены менее чем на 1,4 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Проверьте степень износа фрикционных накладок ведомого диска на автомобиле Hyundai Solaris

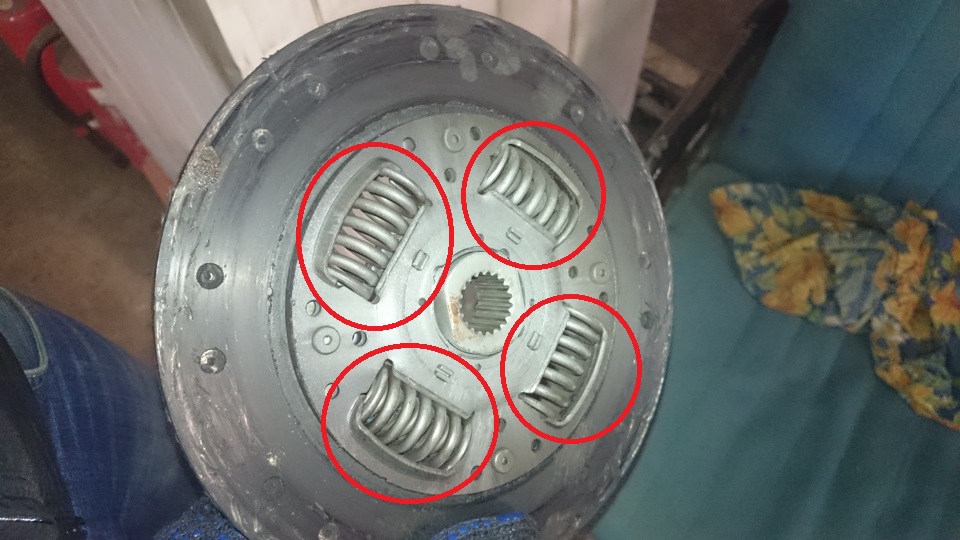

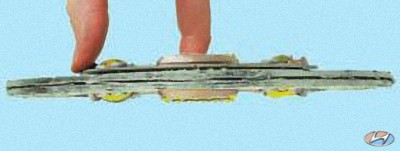

6. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска на автомобиле Hyundai Solaris

7. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение больше 0,5 мм, замените диск.

Проверьте биение ведомого диска на автомобиле Hyundai Solaris

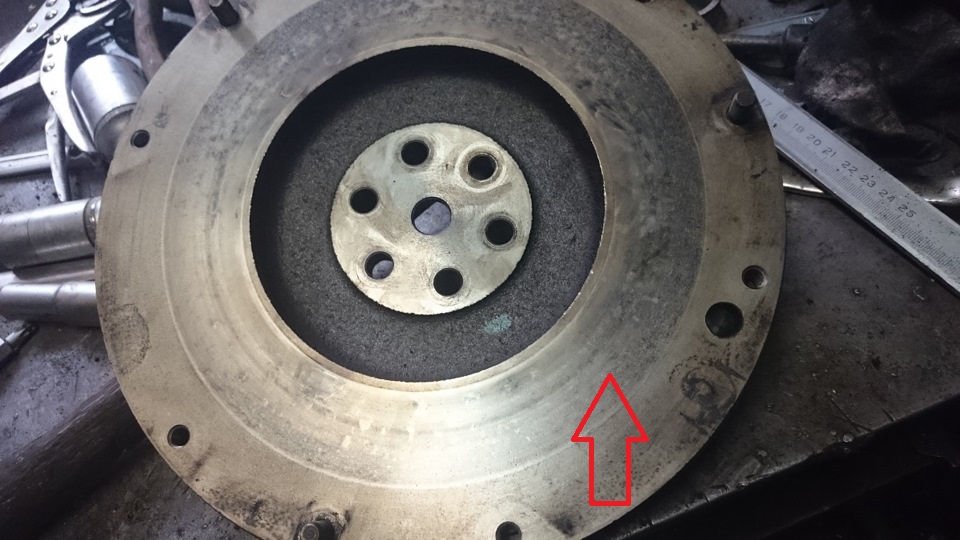

8. Осмотрите рабочие поверхности трения маховика, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

Осмотрите рабочие поверхности трения маховика на автомобиле Hyundai Solaris

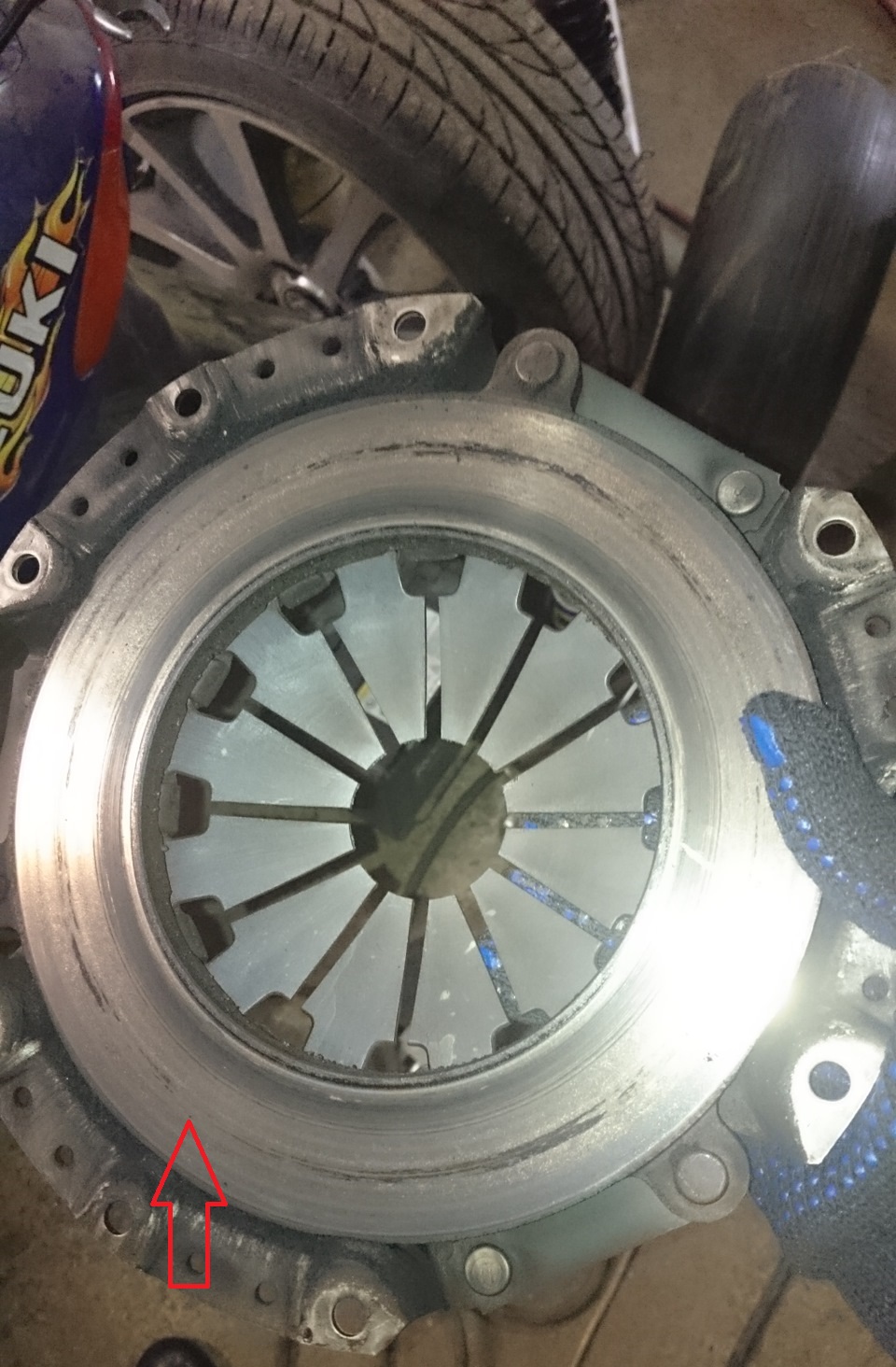

9. Осмотрите рабочие поверхности нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

Осмотрите рабочие поверхности нажимного диска на автомобиле Hyundai Solaris

10. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск, в сборе.

При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск на автомобиле Hyundai Solaris

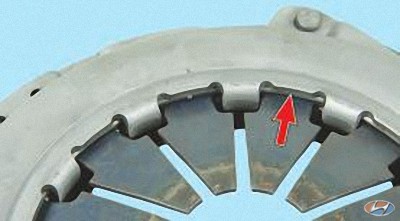

11. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места выделены на фото, это контакты лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен быть более 0,8 мм). В противном случае замените нажимной диск, в сборе.

Оцените состояние диафрагменной пружины нажимного диска на автомобиле Hyundai Solaris

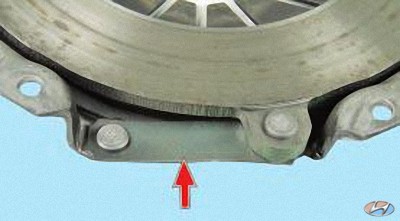

12. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск, в сборе.

Осмотрите соединительные звенья кожуха и диска на автомобиле Hyundai Solaris

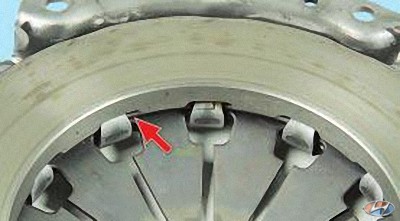

13. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной стороны. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск, в сборе.

Оцените состояние опорных колец нажимной пружины с наружной стороны на автомобиле Hyundai Solaris

14. Внешним осмотром оцените состояние опорных колец нажимной пружины внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск, в сборе.

Оцените состояние опорных колец нажимной пружины внутренней стороны пружины на автомобиле Hyundai Solaris

15. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам на автомобиле Hyundai Solaris

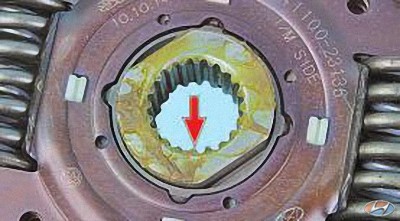

16. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку на автомобиле Hyundai Solaris

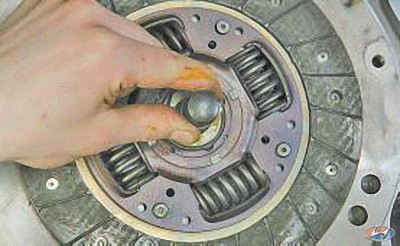

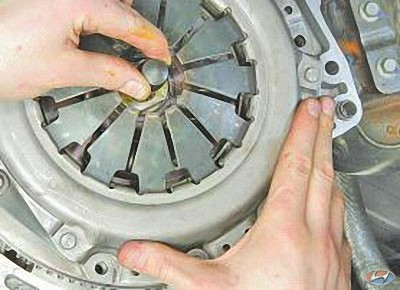

17. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

При монтаже сцепления сначала с помощью оправки установите ведомый диск на автомобиле Hyundai Solaris

18. Затем установите кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления кожуха к маховику.

Установите кожух нажимного диска на автомобиле Hyundai Solaris

Примечание:

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска была направлена в сторону диафрагменной пружины кожуха сцепления.

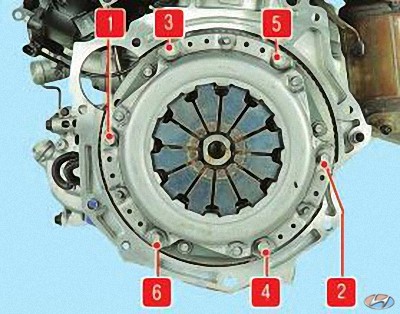

19. Вворачивайте болты равномерно, по одному обороту ключа каждый, в последовательности, показанной на фото.

Вворачивайте болты равномерно по одному обороту ключа каждый в последовательности показанной на фото на автомобиле Hyundai Solaris

20. Снимите оправку и установите коробку передач, как описано здесь.

21. Проверьте работу сцепления, как описано здесь.
