Ремонт амортизаторной стойки передней подвески Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ рожковый 17 мм
  • Гаечный ключ накидной прямой 21 мм
  • Разводной ключ
  • Приспособление для сжатия пружин

Детали и расходники:

  • Амортизаторы
  • Буфер хода сжатия
  • Опорный подшипник
  • Пружины
  • Скотч

Примечание:

Детали амортизаторной стойки передней подвески.

Детали амортизаторной стойки передней подвески на автомобиле Hyundai Solaris

1 – защитный чехол;

2 – буфер хода сжатия;

3 – амортизатор;

4 – нижняя прокладка пружины;

5 – пружина;

6 – верхняя прокладка пружины;

7 – верхняя опорная чашка;

8 – опорный подшипник;

9 – верхняя опора амортизаторной стойки;

10 – гайка штока амортизатора.

1. Снимите амортизаторную стойку с автомобиля, как описано здесь.

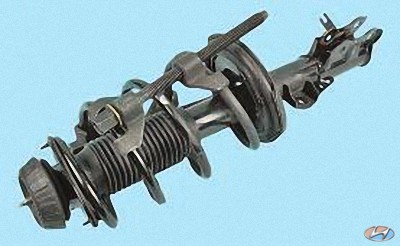

2. Установите приспособление для сжатия пружин и сожмите пружину.

Установите приспособление для сжатия пружин и сожмите пружину на автомобиле Hyundai Solaris

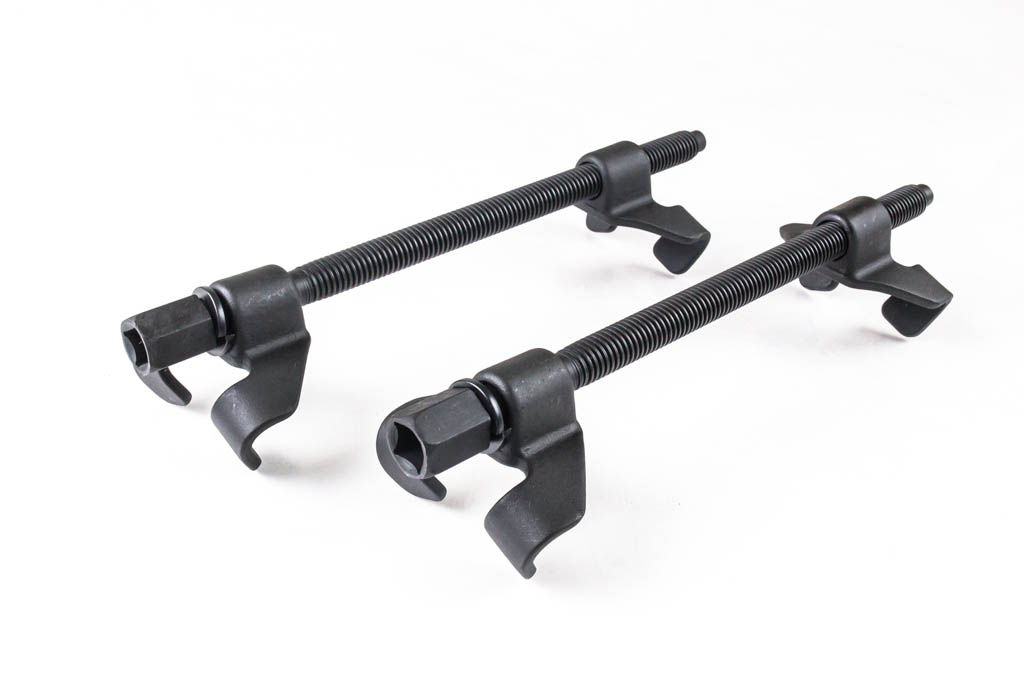

Примечание:

Так выглядят приспособление для стяжки пружин.

Так выглядят приспособление для стяжки пружин на автомобиле Hyundai Solaris

3. Отверните гайку штока амортизаторной стойки, удерживая шток от проворачивания вторым ключом и снимите гайку.

Отверните гайку штока амортизаторной стойки на автомобиле Hyundai Solaris

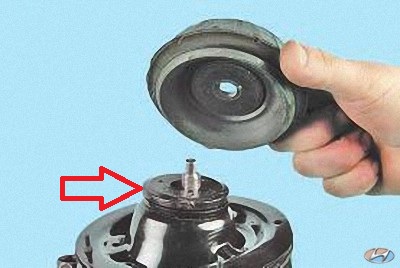

4. Снимите верхнюю опору амортизаторной стойки и опорный подшипник.

Снимите верхнюю опору амортизаторной стойки и опорный подшипник на автомобиле Hyundai Solaris

Примечание:

Стрелкой показан опорный подшипник.

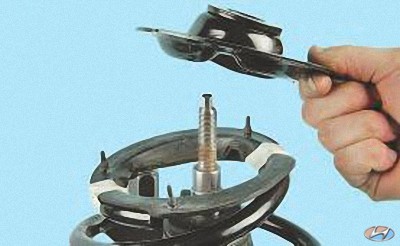

5. Снимите верхнюю опорную чашку пружины.

Снимите верхнюю опорную чашку пружины на автомобиле Hyundai Solaris

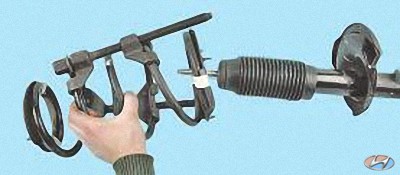

6. Снимите пружину передней подвески.

Снимите пружину передней подвески на автомобиле Hyundai Solaris

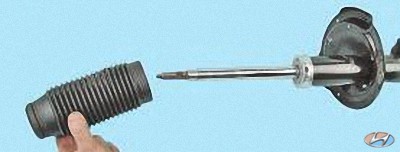

7. Снимите защитный чехол штока амортизаторной стойки.

Снимите защитный чехол штока амортизаторной стойки на автомобиле Hyundai Solaris

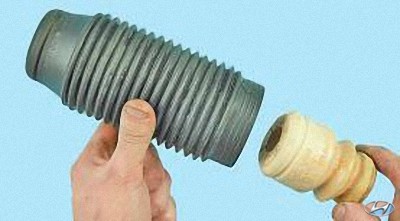

8. Извлеките буфер хода сжатия из защитного чехла.

Извлеките буфер хода сжатия из защитного чехла на автомобиле Hyundai Solaris

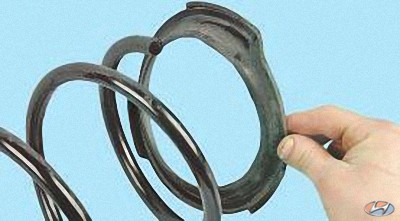

9. Снимите верхнюю и нижнюю прокладки пружины.

Снимите верхнюю и нижнюю прокладки пружины на автомобиле Hyundai Solaris

10. Осмотрите детали стойки.

Примечание:

При обнаружении трещин, деформации и разрушений на корпусе стойки или нижней чашке пружины замените стойку.

Проводить сварочные работы на стойке запрещается.

11. Установите амортизатор в вертикальное положение и несколько раз до упора, опустите и поднимите шток амортизатора. Перемещая шток, убедитесь в том, что он перемещается без провалов, заеданий и ударов. При обнаружении потеков жидкости также замените амортизатор.

Опустите и поднимите шток амортизатора на автомобиле Hyundai Solaris

Примечание:

Данная проверка работы амортизатора приблизительная, для более точной оценки ее технического состояния обратитесь в специализированный автосервис.

Амортизаторы (левый и правый) заменяйте парами.

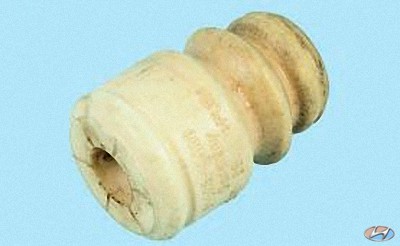

12. Замените буфер хода сжатия, если он поврежден.

Замените буфер хода сжатия, если он поврежден на автомобиле Hyundai Solaris

13. Проверьте опорный подшипник. Если он корродирован, имеет осевое перемещение в корпусе или заедает при проворачивании, замените опорный подшипник.

Проверьте опорный подшипник на автомобиле Hyundai Solaris

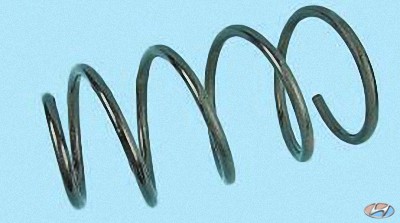

14. Замените пружину, если на ней обнаружены следы соударения витков, трещины и деформации.

Замените пружину, если на ней обнаружены следы соударения витков, трещины и деформации на автомобиле Hyundai Solaris

Примечание:

Пружины (левую и правую) заменяйте парами.

15. Установите все детали в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ:

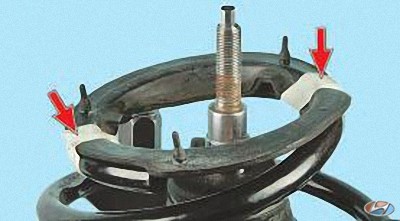

При сборке амортизаторной стойки закрепите прокладки на пружине липкой лентой для надежной фиксации по месту установки.​

Закрепите прокладки на пружине липкой лентой для надежной фиксации на автомобиле Hyundai Solaris

Примечание:

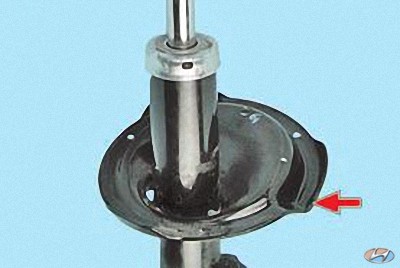

При установке пружины следите за тем, чтобы конец нижнего витка упирался в специальный выступ нижней чашки пружины.

При установке пружины чтобы конец нижнего витка упирался в специальный выступ нижней чашки пружины на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После ремонта амортизаторной стойки передней подвески и ее деталей проверьте и при необходимости отрегулируйте углы установки колес. Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
