Замена лампы противотуманной фары, снятие противотуманной фары Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Лампа противотуманной фары H27W/2
  • Противотуманная фара (при необходимости)

Примечание:

Противотуманную фару снимаем для ее замены и при замене переднего бампера.
Замена ламп в левой и правой противотуманных фарах, а также их снятие выполняются одинаково.
Работу выполняем на смотровой канаве или эстакаде.

Для замены противотуманной фары выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

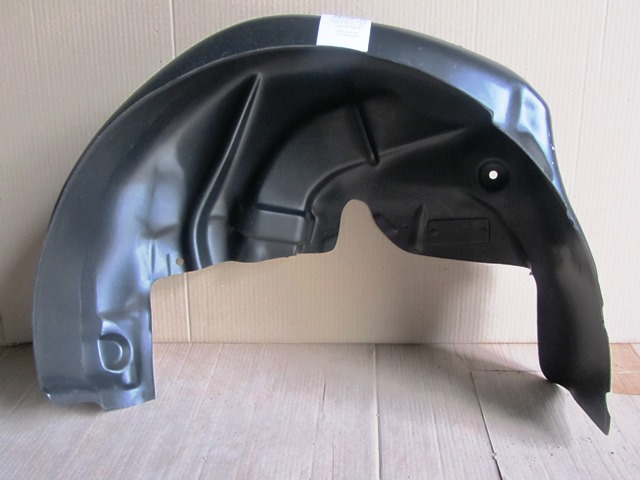

2. Снимаем подкрылок переднего колеса, как описано здесь.

Снять подкрылок переднего колеса на автомобиле Hyundai Solaris

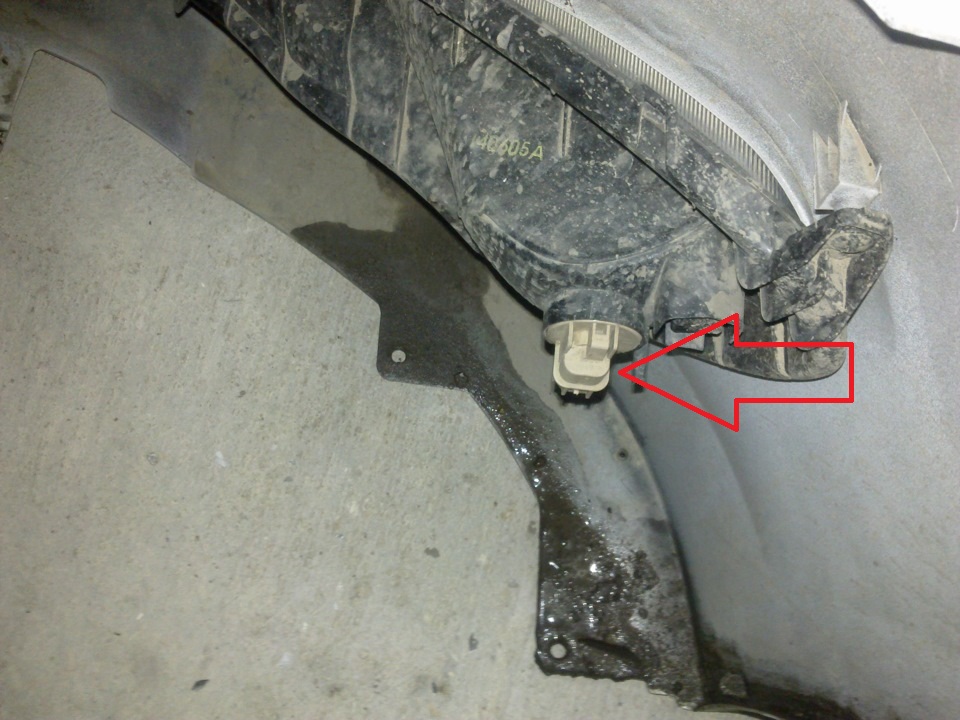

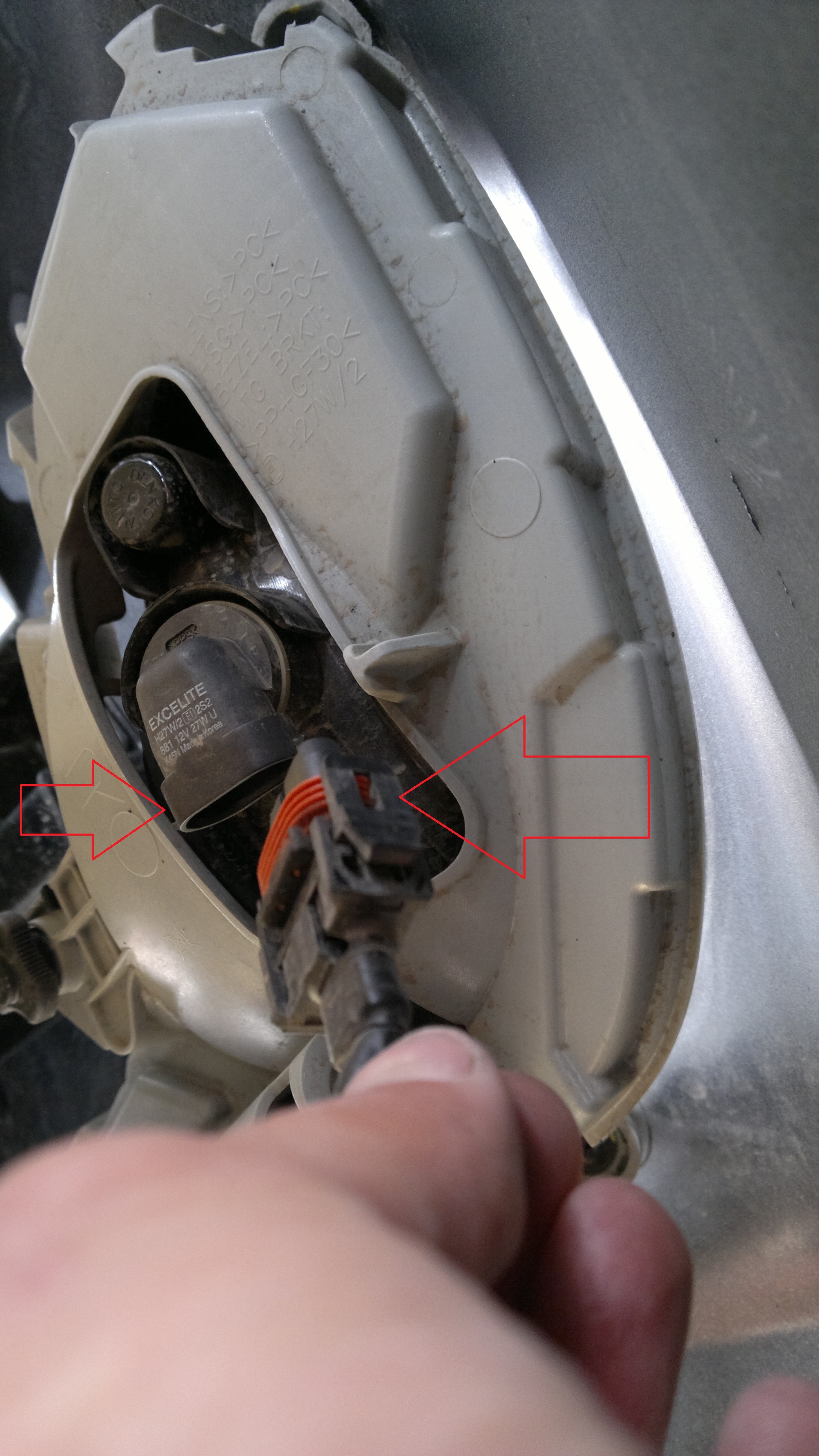

3. Сжимаем фиксаторы колодки проводов и отсоединяем колодку от лампы.

Отсоединить колодку проводов от противотуманной фары на автомобиле Hyundai Solaris

4. Поворачиваем лампу против часовой стрелки и вынимаем лампу из корпуса фары (для наглядности передний бампер снят).

Поворачиваем противотуманную лампу на автомобиле Hyundai Solaris

Вынимаем противотуманную лампу из корпуса фары на автомобиле Hyundai Solaris

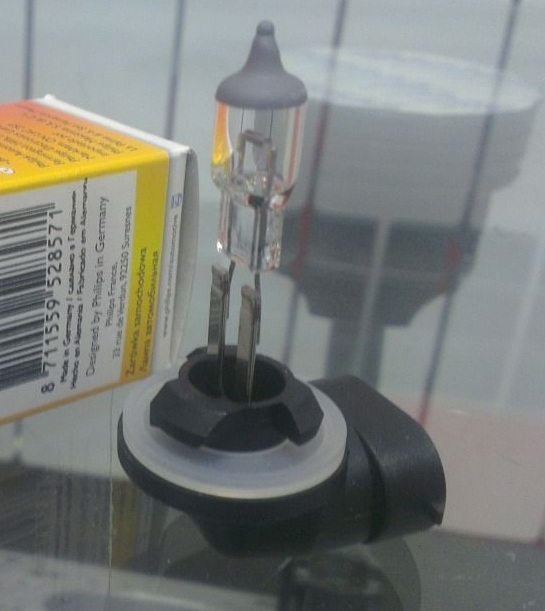

Противотуманная лампа на автомобиле Hyundai Solaris

Противотуманная лампа.

5. Устанавливаем новую лампу H27W/2 в обратной последовательности.

Для снятия противотуманной фары выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Снимаем подкрылок переднего колеса, как описано здесь.

Снять подкрылок переднего колеса на автомобиле Hyundai Solaris

3. Сжимаем фиксаторы колодки проводов и отсоединяем колодку от лампы.

Отсоединить колодку проводов от противотуманной фары на автомобиле Hyundai Solaris

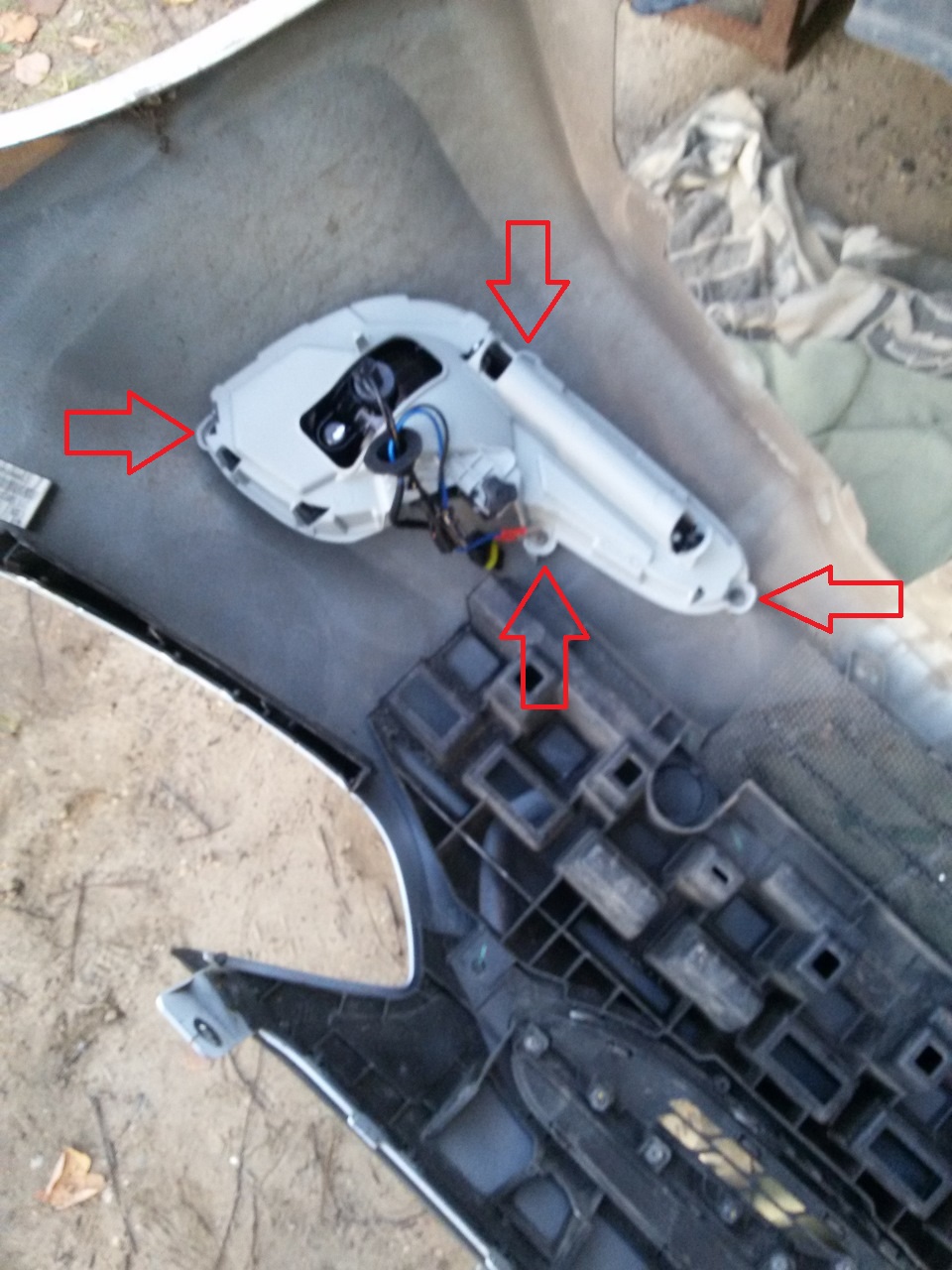

4. Крестообразной отвёрткой отворачиваем четыре самореза крепления фары к бамперу и снимаем фару (для наглядности показано на снятом переднем бампере).

Отворачиваем саморезы крепления фары к бамперу на автомобиле Hyundai Solaris

Противотуманная фара на автомобиле Hyundai Solaris

Противотуманная фара.

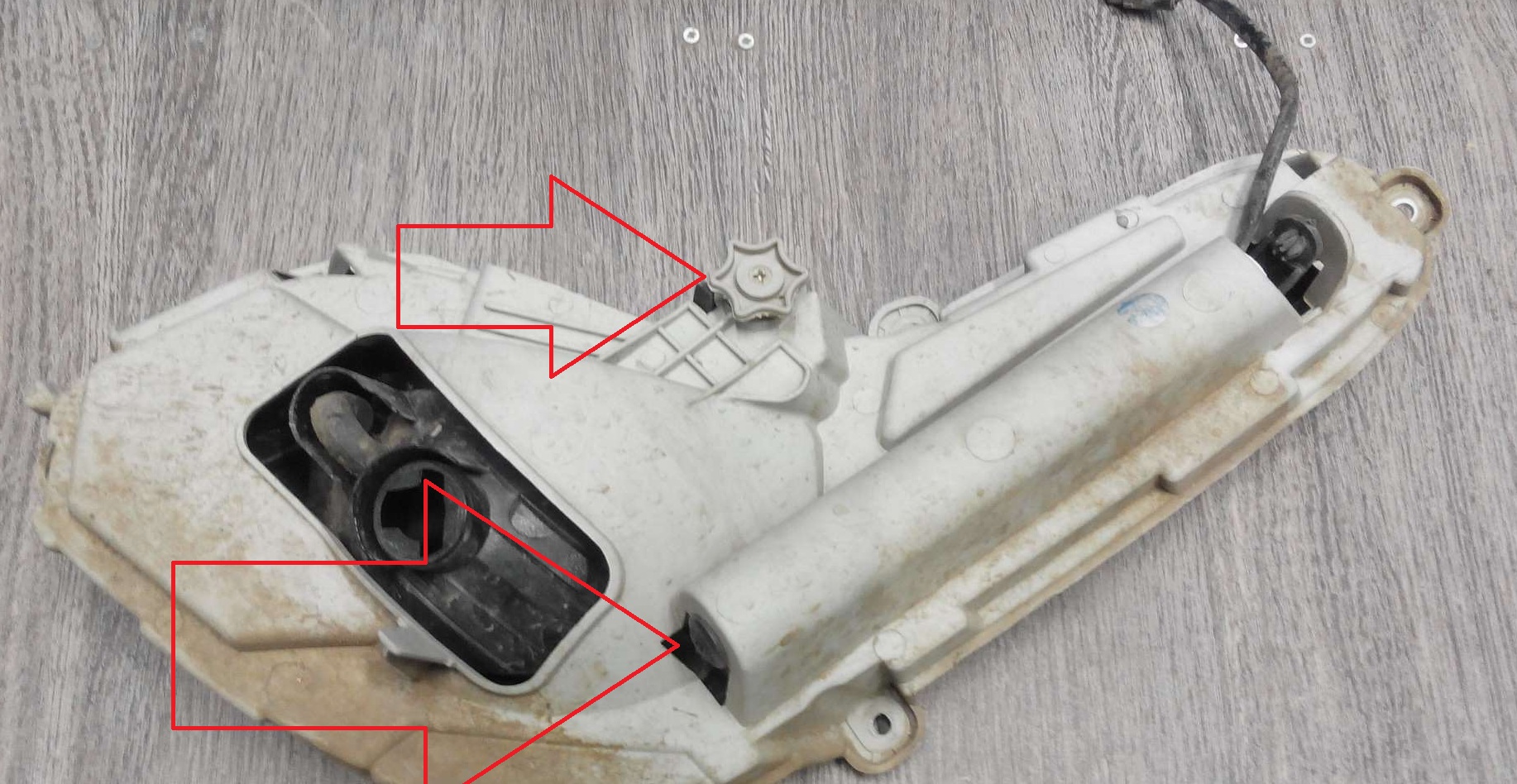

5. Фара на кронштейне крепится двумя пистонами, выполняющими роль осей и регулировочным винтом. Выверните винты пистонов крепления фары, разъедините фару и кронштейн.

Вывернуть винты пистонов крепления фары на автомобиле Hyundai Solaris

Разъединить кронштейн и противотуманную фару на автомобиле Hyundai Solaris

6. Устанавливаем противотуманную фару в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
