Замена рабочего цилиндра барабанного тормозного механизма заднего колеса Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной разрезной 10 мм
  • Гаечный ключ накидной прямой 11 мм
  • Упоры под колеса «башмаки»
  • Домкрат винтовой
  • Опорные стойки

Детали и расходники:

  • Колпачок клапана выпуска воздуха
  • Тормозная жидкость
  • Рабочий цилиндр барабанного тормозного механизма

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

Установите противооткатные упоры («башмаки») под передние колеса на автомобиле Hyundai Solaris

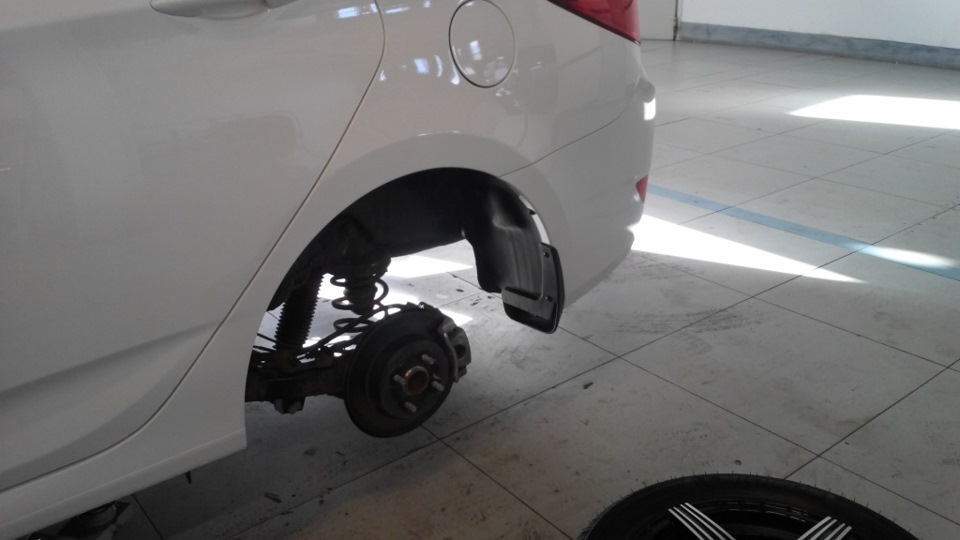

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

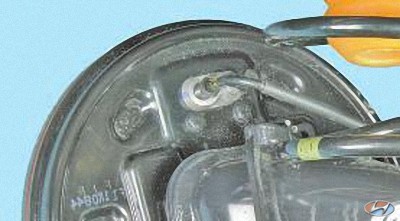

3. Очистите от грязи место крепления тормозного трубопровода и болтов крепления рабочего тормозного цилиндра с обратной стороны тормозного щита.

Очистите от грязи место крепления тормозного трубопровода на автомобиле Hyundai Solaris

4. Снимите тормозной барабан, как описано здесь.

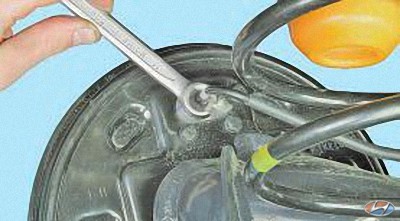

5. Отверните гайку крепления тормозного трубопровода к рабочему тормозному цилиндру.

Отверните гайку крепления тормозного трубопровода на автомобиле Hyundai Solaris

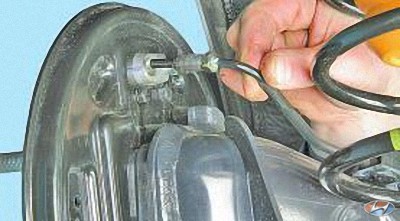

6. Отведите тормозной трубопровод в сторону. Заглушите отверстие трубопровода любым доступным способом, например, колпачком клапана выпуска воздуха.

Отведите тормозной трубопровод в сторону на автомобиле Hyundai Solaris

Примечание:

После длительной эксплуатации гайка тормозного трубопровода «срастается» с трубопроводом в одно целое, поэтому при попытке отвернуть гайку трубопровод скручивается и ломается. В этом случае только немного строньте гайку трубопровода, затем выверните болты крепления цилиндра и отсоедините его от трубопровода, свинчивая цилиндр с его гайки. После отсоединения цилиндра от трубопровода подвижность гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

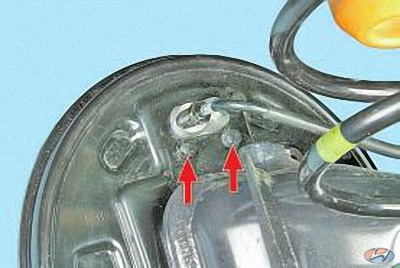

7. Выверните болты крепления рабочего цилиндра, придерживая цилиндр с другой стороны.

Выверните болты крепления рабочего цилиндра на автомобиле Hyundai Solaris

8. Снимите рабочий цилиндр, немного разведя тормозные колодки в сторону.

Снимите рабочий цилиндр на автомобиле Hyundai Solaris

Примечание:

Тормозные колодки для наглядности сняты.

9. Установите рабочий цилиндр и все детали в порядке, обратном снятию.

10. После установки удалите воздух из гидропривода тормозов, как описано здесь, и восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра, как описано здесь.
