Снятие и установка механизма рулевого управления Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 10 мм
• Гаечный ключ рожковый 17 мм
• Гаечный ключ накидной разрезной 12 мм
• Гаечный ключ накидной разрезной 17 мм
• резиновая втулка рулевого механизма
• Резиновый уплотнитель рулевого механизма

Детали и расходники:

• Резиновая втулка рулевого механизма
• Резиновый уплотнитель рулевого механизма
• Жидкость для гидроусилителя рулевого управления
• Механизм рулевого управления

Примечание:

Рулевой механизм снимают для ремонта или замены. Однако учитывайте, что рулевой механизм – это важнейший элемент обеспечения безопасности движения.

ПРЕДУПРЕЖДЕНИЕ:

Неквалифицированный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.

1. Снимите поперечину передней подвески, как описано здесь.

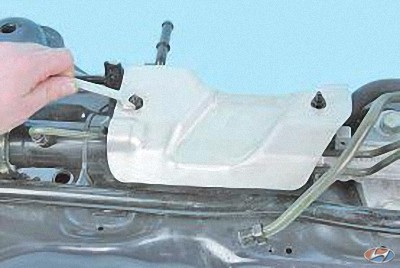

2. Отверните две гайки крепления термоэкрана, и снимите термоэкран.

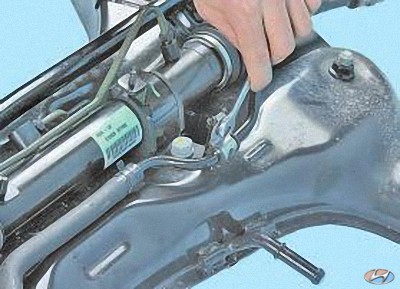

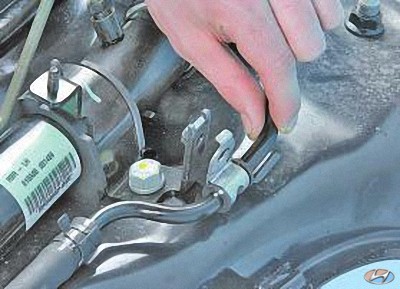

3. Выверните болт крепления держателя обратного трубопровода к кронштейну на скобе.

4. Отведите трубопровод в сторону.

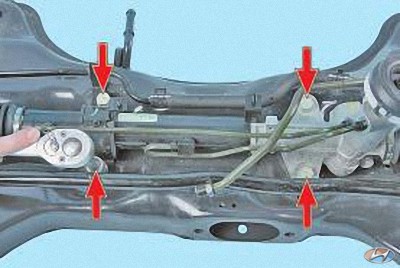

5. Выверните четыре болта крепления рулевого механизма к поперечине.

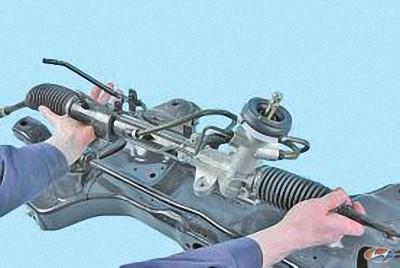

6. Снимите рулевой механизм с поперечины.

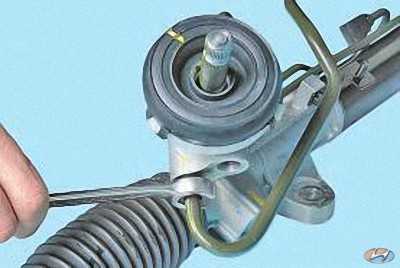

7. Отверните гайку крепления обратного трубопровода.

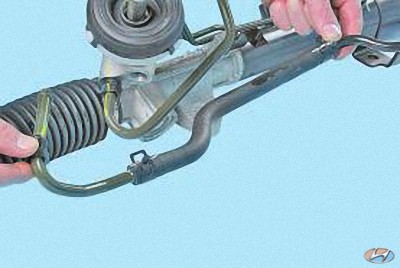

8. Снимите трубопровод.

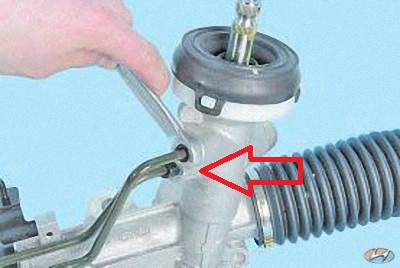

9. Отверните гайку напорного трубопровода, и снимите трубопровод.

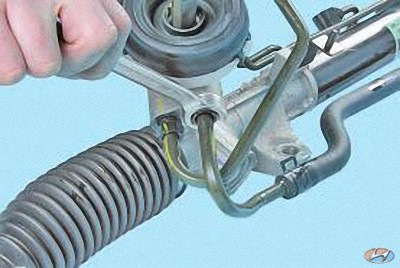

10. Отверните гайки крепления трубопроводов рулевого механизма.

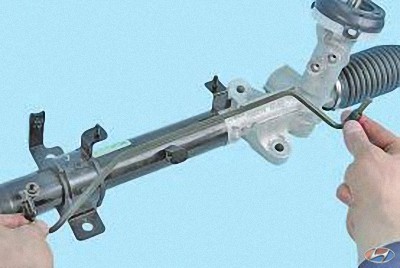

11. Снимите трубопроводы рулевого механизма.

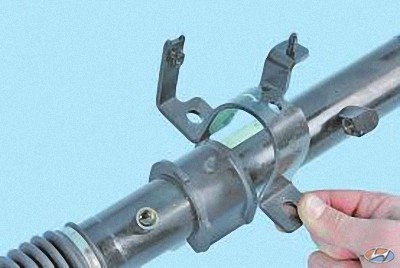

12. Снимите кронштейн рулевого механизма.

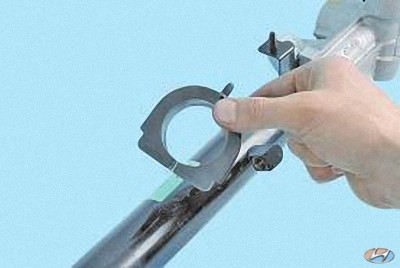

13. Снимите резиновую втулку с рулевого механизма.

Примечание:

Замените порванную или потрескавшуюся резиновую втулку.​

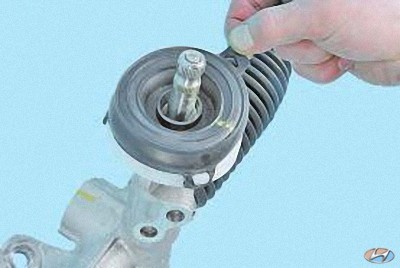

14. Вытяните резиновый уплотнитель из зацепления с фиксаторами.

15. Снимите резиновый уплотнитель с рулевого механизма.

Примечание:

Сильно затвердевший или потрескавшийся уплотнитель замените.

16. Установите детали в порядке, обратном снятию. Заполните систему гидроусилителя рулевого управления рабочей жидкостью, как описано здесь, и удалите из нее воздух, как описано здесь.

ПОЛЕЗНЫЕ СОВЕТЫ:

После установки рулевого механизма проверьте и при необходимости отрегулируйте углы установки в мастерской, располагающей специальным оборудованием.
