Инструменты:
- Плоскогубцы
Детали и расходники:
- Обратный клапан вакуумного усилителя тормозов
Примечание:
Работу проводим для оценки работоспособности клапана или при его замене.

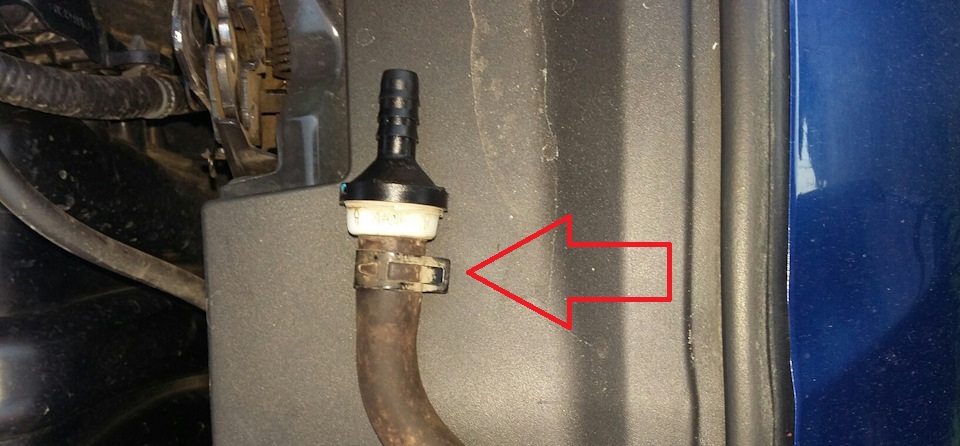

1. Плоскогубцами сжимаем концы, хомута крепления шланга подвода разрежения к обратному клапану со стороны впускного трубопровода и сдвигаем хомут по шлангу, и снимаем шланг со штуцера обратного клапана.
2. Аналогично снимаем шланг со штуцера клапана со стороны вакуумного усилителя тормозов.
Примечание:
Исправность клапана можно оценить, продув его (например, ртом) в обоих направлениях. В направлении от вакуумного усилителя воздух должен проходить, а в противоположном направлении – нет. Неисправный клапан заменяем.
4. Устанавливаем обратный клапан вакуумного усилителя тормозов в обратной последовательности.
Примечание:
При установке обратного клапана обратите внимание на то, что штуцер белого цвета устанавливают в вакуумный шланг со стороны вакуумного усилителя, а штуцер черного цвета – со стороны промежуточной трубки.

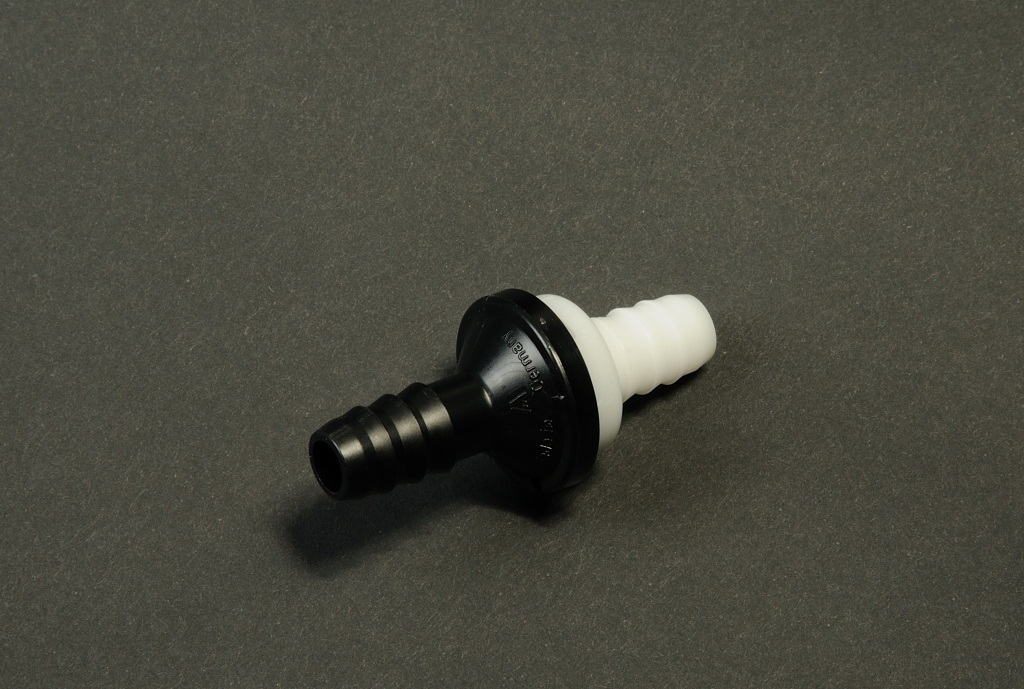

Снятый обратный клапан вакуумного усилителя тормозов.
