Электросхемы Hyundai Solaris

Примечание:

Электрические схемы Хендай описаны в э​той статье:

1. Система управления двигателем.
2. Система управления двигателем.
3. Система управления двигателем.
4. Система управления двигателем.
5. Система пуска двигателя без электронного ключа.
6. Система пуска двигателя с электронным ключом.
7. Система охлаждения.
8. Система зарядки без AMS.
9. Система зарядки с AMS.
10. Модуль управления электрооборудованием кузова.
11. Иммобилизатор.
12. Задний противотуманный свет.
13. Передние противотуманные фары.
14. Электрокорректор света фар.
15. Привод замков дверей с блоком BCM.
16. Привод замков дверей без блока BCM.
17. Габаритные огни и освещение номерного знака.
18. Блок-фара.
19. Свет заднего хода.
20. Система ABS.
21. Cтоп-сигналы автомобиля без системы ABS.
22. Аудиосистема.
23. Аудиосистема.
24. Стеклоочистители и стеклоомыватель ветрового окна.
25. Электростеклоподъемник двери водителя (с интеллектуальным модулем привода).
26. Электростеклоподъемник передней пассажирской двери (с интеллектуальным модулем привода).
27. Электростеклоподъемники задних дверей (с интеллектуальным модулем приводов).
28. Электростеклоподъемник двери водителя (без интеллектуального модуля привода стеклоподъемников).
29. Электростеклоподъемники передней пассажирской и задних дверей (без интеллектуального модуля привода стеклоподъемников).
30. Звуковой сигнал.

1. Схема системы управления двигателем.

Система управления двигателем:

1 – монтажный блок в моторном отсеке;

2 – электромагнитный клапан (ЭМК) системы изменения фаз газораспределения (CVVT);

3 – датчик положения распределительного вала;

4 – ЭМК системы улавливания паров топлива;

5 – управляющий датчик концентрации кислорода;

6 – диагностический датчик концентрации кислорода;

7 – электронный блок управления двигателем.

2. Схема системы управления двигателем.

Система управления двигателем:

1 – монтажный блок в моторном отсеке;

2, 3, 4, 5 – форсунки;

6 – датчик уровня топлива и топливный модуль;

7 – дроссельный узел;

8 – электронный блок управления двигателем.

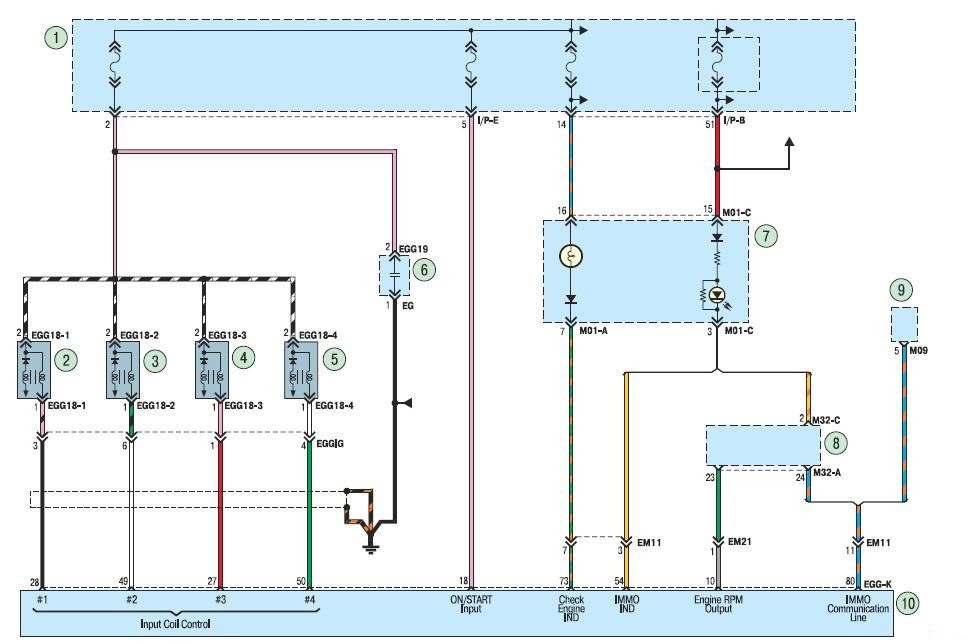

3. Схема системы управления двигателем.

Система управления двигателем:

1 – монтажный блок в моторном отсеке;

2, 3, 4, 5 – катушки зажигания;

6 – конденсатор;

7 – комбинация приборов;

8 – электронный ключ зажигания;

9 – модуль иммобилизатора;

10 – электронный блок управления двигателем.

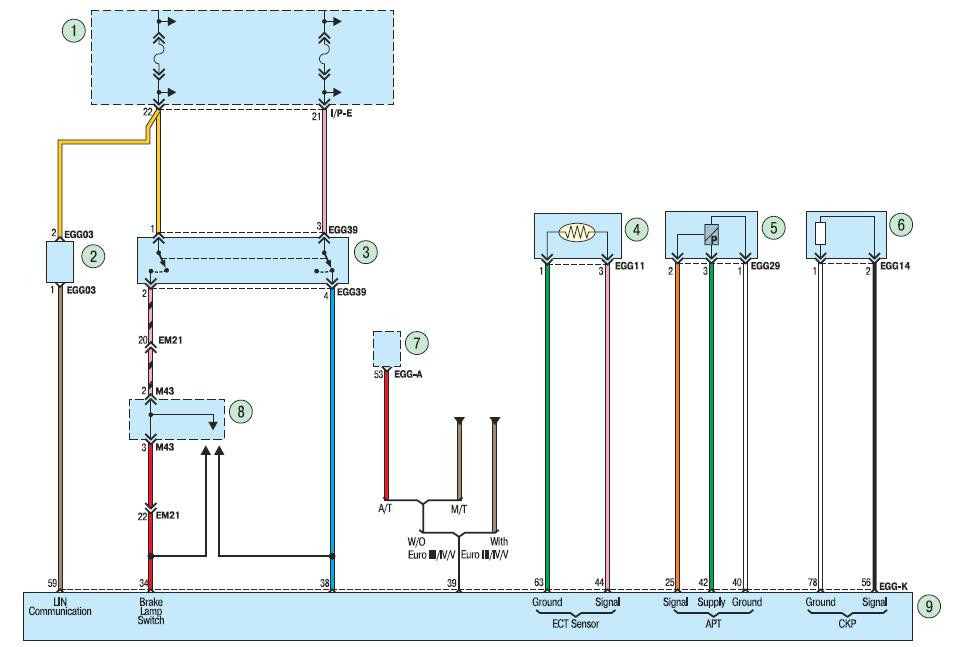

4. Схема системы управления двигателем.

Система управления двигателем:

1 – монтажный блок в салоне автомобиля;

2 – система управления генератором (AMS);

3 – выключатель стоп-сигнала;

4 – датчик температуры охлаждающей жидкости;

5 – датчик давления в системе кондиционирования;

6 – датчик положения коленчатого вала;

7 – модуль управления трансмиссией;

8 – реле стоп-сигнала;

9 – электронный блок управления двигателем.

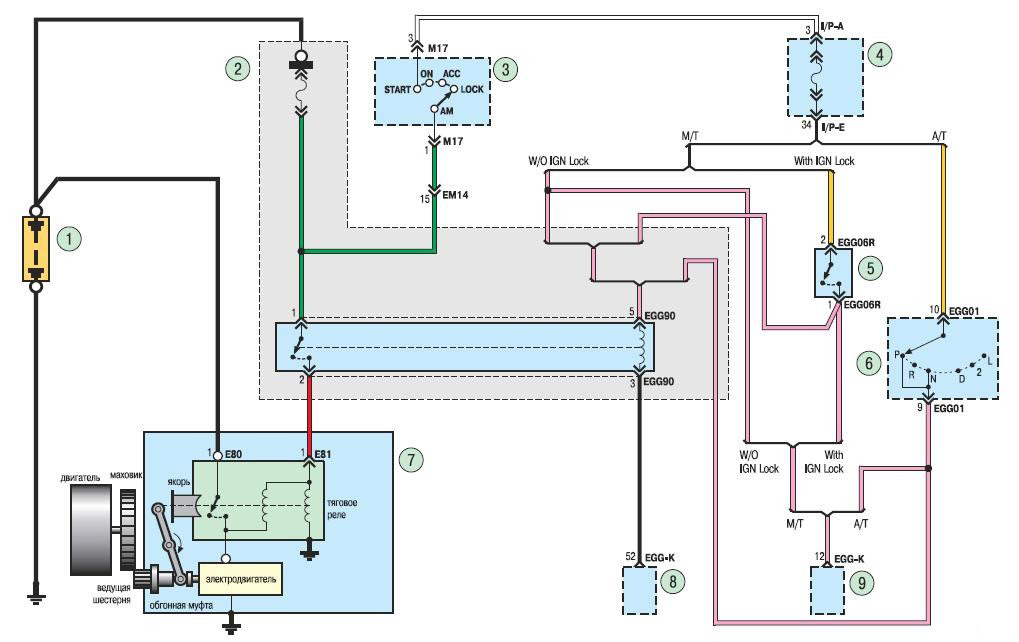

5. Электросхема Хендай Солярис системы пуска двигателя без электронного ключа.

Система пуска двигателя без электронного ключа:

1 – аккумуляторная батарея;

2 – монтажный блок в моторном отсеке;

3 – выключатель (замок) зажигания;

4 – монтажный блок в салоне автомобиля;

5 – модуль управления зажиганием;

6 – селектор автоматической коробки передач;

7 – стартер;

8, 9 – электронный блок управления двигателем.

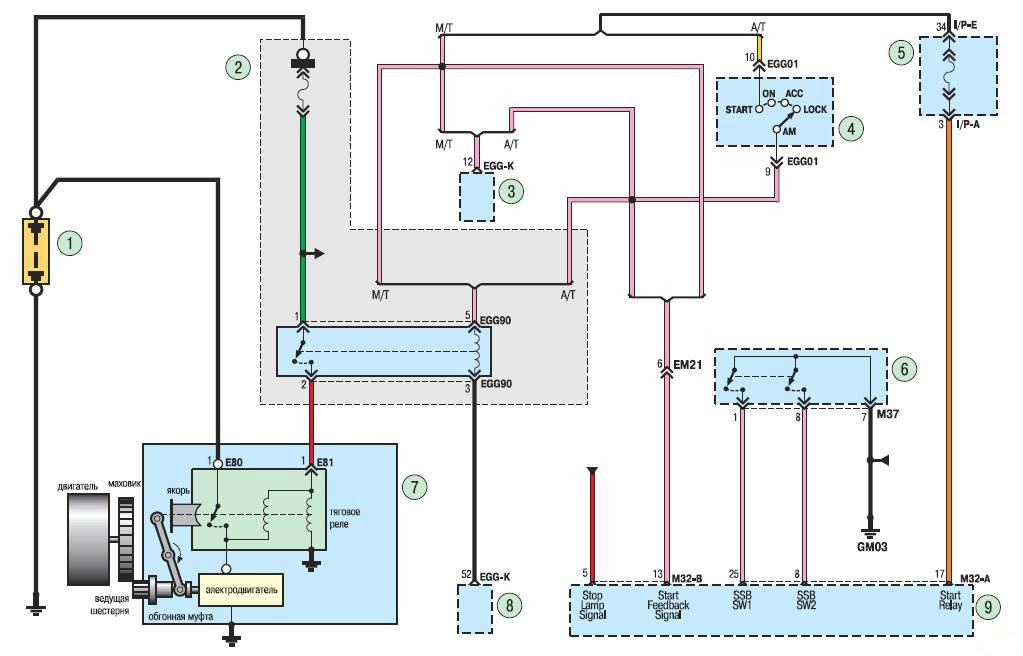

6. Электросхема системы пуска двигателя с электронным ключом.

Система пуска двигателя с электронным ключом:

1 – аккумуляторная батарея;

2 – монтажный блок в моторном отсеке;

3 – электронный блок управления двигателем;

4 – селектор автоматической коробки передач;

5 – монтажный блок в салоне автомобиля;

6 – кнопка пуска и остановки двигателя;

7 – стартер;

8 – электронный блок управления двигателем;

9 – модуль управления кнопкой пуска и остановки двигателя.

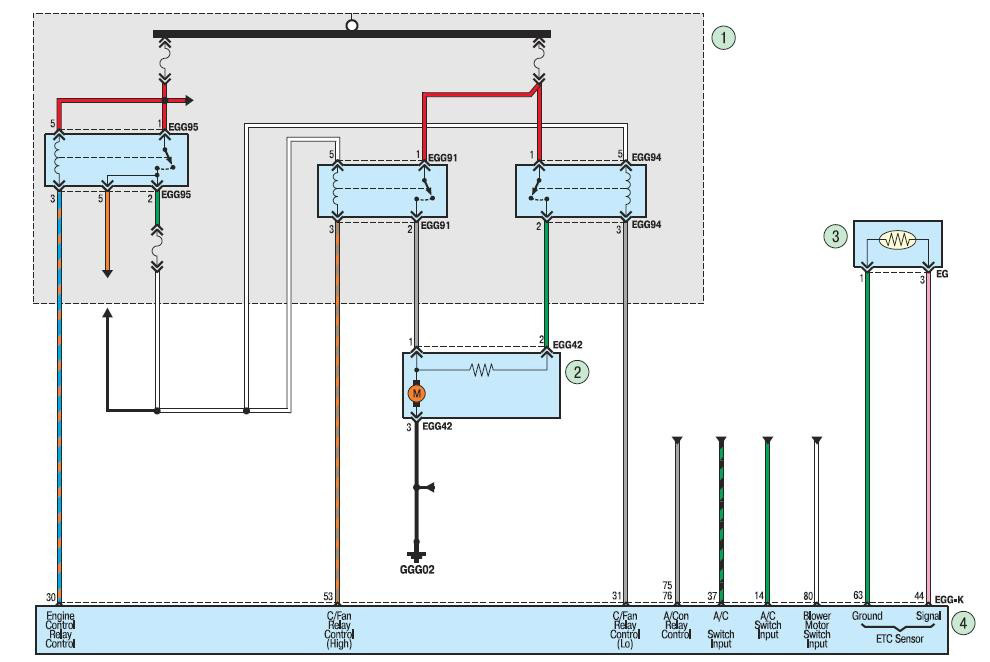

7. Схема электрооборудования Хендай системы охлаждения.

Система охлаждения:

1 – монтажный блок в моторном отсеке;

2 – электровентилятор системы охлаждения двигателя;

3 – датчик температуры охлаждающей жидкости;

4 – электронный блок управления двигателем.

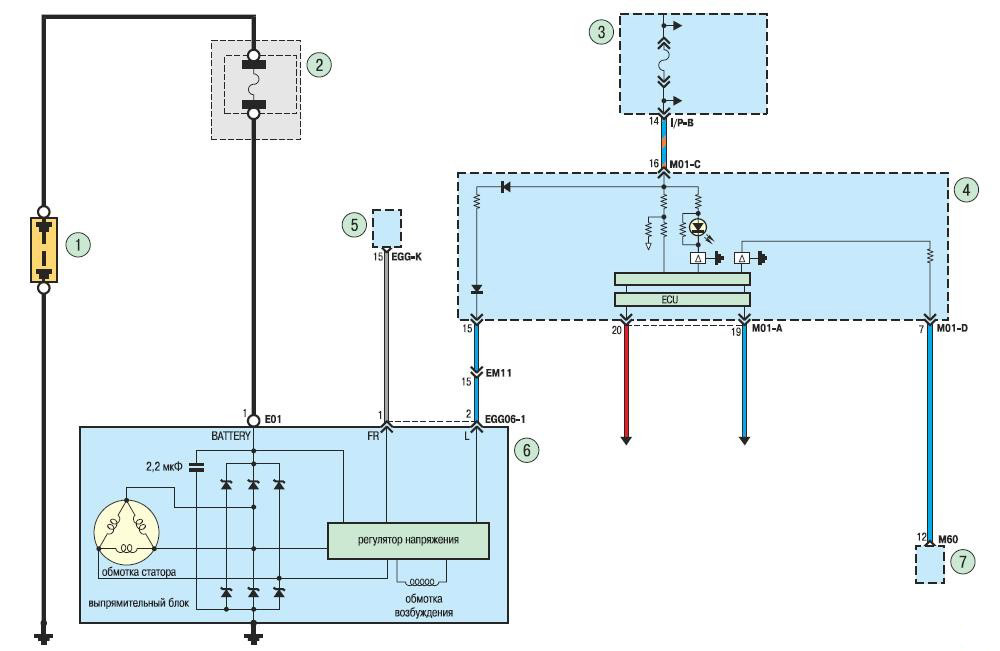

8. Электросхема системы зарядки без AMS.

Электропроводка Хендай системы зарядки без AMS:

1 – аккумуляторная батарея;

2 – монтажный блок в моторном отсеке;

3 – монтажный блок в салоне автомобиля;

4 – комбинация приборов;

5 – электронный блок управления двигателем;

6 – генератор;

7 – модуль управления подушками безопасности.

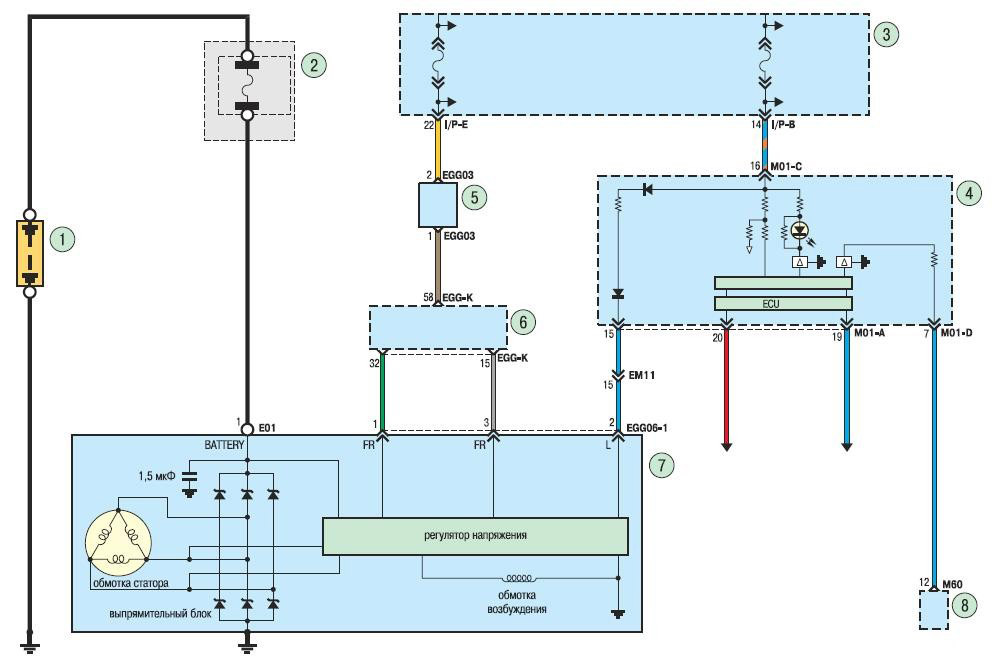

9. Электросхема системы зарядки с AMS.

Система зарядки с AMS:

1 – аккумуляторная батарея;

2 – монтажный блок в моторном отсеке;

3 – монтажный блок в салоне автомобиля;

4 – комбинация приборов;

5 – система управления генератором (AMS);

6 – электронный блок управления двигателем;

7 – генератор;

8 – модуль управления подушками безопасности.

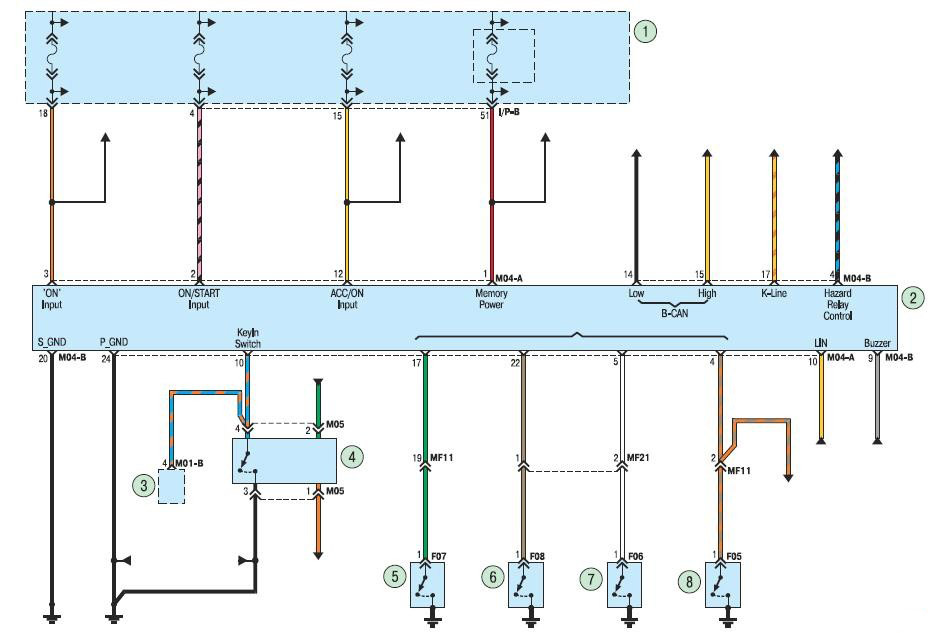

10. Электросхема модуля управления электрооборудованием кузова.

Модуль управления электрооборудованием кузова:

1 – монтажный блок в салоне автомобиля;

2 – модуль управления электрооборудованием кузова;

3 – комбинация приборов;

4 – сигнализатор незакрытых дверей;

5 – концевой выключатель левой задней двери;

6 – концевой выключатель правой задней двери;

7 – концевой выключатель пассажирской двери;

8 – концевой выключатель двери водителя.

11. Электросхема системы иммобилизатора.

Иммобилизатор:

1 – антенный блок иммобилизатора;

2 – блок реле и предохранителей в моторном отсеке;

3 – блок реле и предохранителей в салоне автомобиля;

4 – модуль иммобилизатора;

5 – комбинация приборов;

6 – электронный блок управления двигателем.

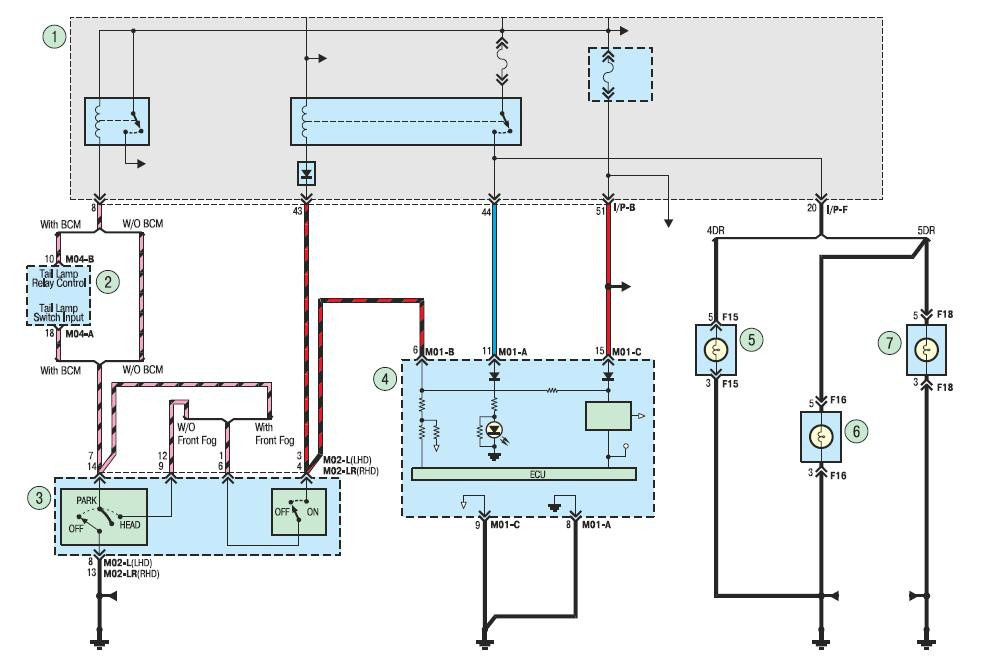

12. Электросхема системы заднего противотуманного света.

Задний противотуманный свет:

1 – монтажный блок в салоне автомобиля;

2 – модуль управления кузовным электрооборудованием;

3 – переключатель наружного освещения и указателей поворота;

4 – комбинация приборов;

5, 6 – левые задние фонари;

7 – правый задний фонарь.

13. Электросхема передних противотуманных фар.

Передние противотуманные фары:

1 – монтажный блок в салоне автомобиля;

2 – левая передняя противотуманная фара;

3 – правая передняя противотуманная фара;

4 – комбинация приборов;

5 – модуль управления электрооборудованием кузова;

6 – переключатель наружного освещения и указателей поворота.

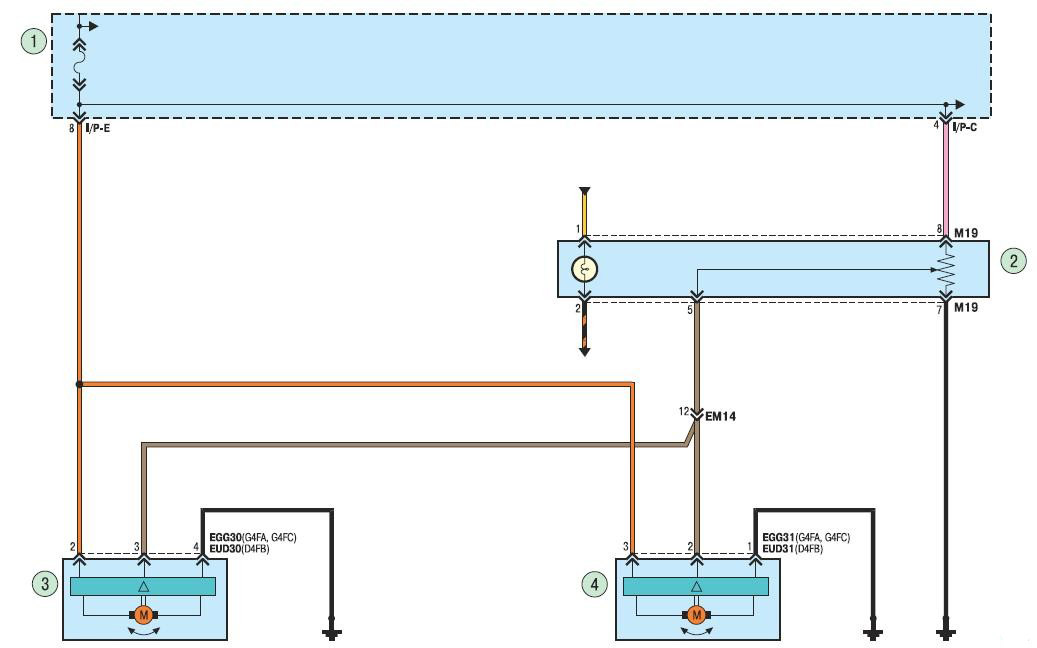

14. Электросхема электрокорректора света фар.

Электрокорректор света фар:

1 – монтажный блок в салоне автомобиля;

2 – регулятор электрокорректора света фар;

3 – левый электрокорректор;

4 – правый электрокорректор.

15. Электросхема привода замков дверей с блоком BCM.

Привод замков дверей с блоком BCM:

1 – модуль управления электрооборудованием кузова;

2 – привод замка двери задка;

3 – привод замка двери водителя;

4 – привод замка левой задней двери;

5 – привод замка правой задней двери;

6 – привод замка двери переднего пассажира.

16. Электросхема привода замков дверей без блока BCM.

Привод замков дверей без блока BCM:

1 – монтажный блок в салоне автомобиля;

2 – привод замка двери водителя;

3 – привод замка двери задка;

4 – привод замка левой задней двери;

5 – привод замка правой задней двери;

6 – привод замка двери переднего пассажира.

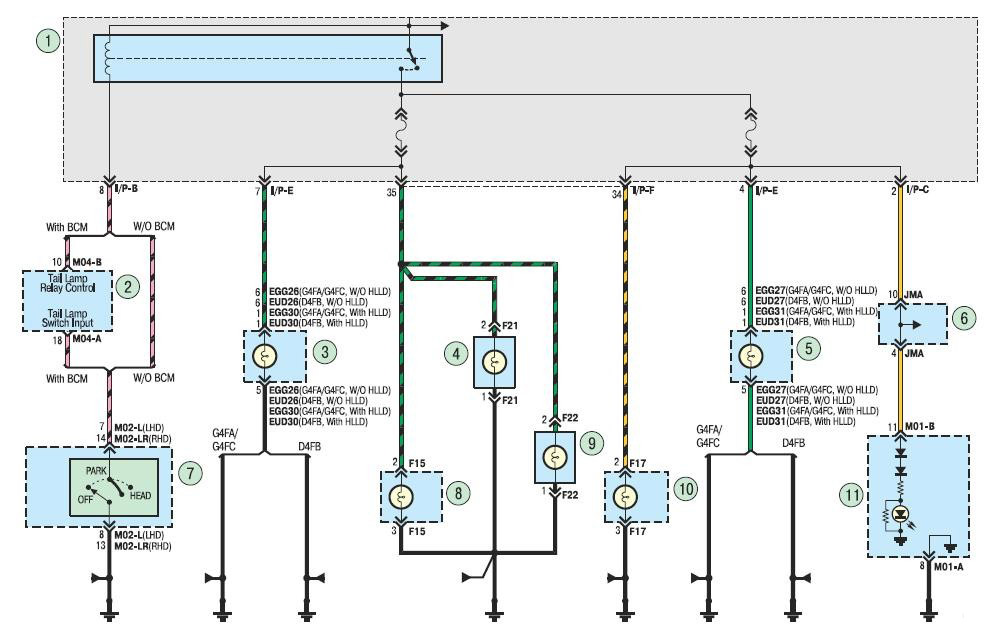

17. Электросхема габаритных огней и освещения номерного знака.

Габаритные огни и освещение номерного знака:

1 – монтажный блок в салоне автомобиля;

2 – модуль управления электрооборудованием кузова;

3 – лампа габаритного огня левой фары;

4 – левая лампа освещения номерного знака;

5 – лампа габаритного огня правой фары;

6 – соединительная колодка;

7 – подрулевой переключатель наружного освещения и указателей поворота;

8 – лампа габаритного огня левого заднего фонаря;

9 – правая лампа освещения номерного знака;

10 – лампа габаритного огня правого заднего фонаря;

11 – комбинация приборов.

18. Электросхема блок-фары.

Блок-фара:

1 – монтажный блок в салоне автомобиля;

2 – лампы ближнего и дальнего света левой фары;

3 – комбинация приборов;

4 – лампы ближнего и дальнего света правой фары;

5 – подрулевой переключатель наружного освещения и указателей поворота;

6 – электронный блок управления двигателем.

19. Электросхема света заднего хода.

Свет заднего хода:

1 – монтажный блок в салоне автомобиля;

2 – монтажный блок в моторном отсеке;

3 – комбинация приборов;

4 – выключатель света заднего хода;

5 – селектор автоматической коробки передач;

6 – модуль управления трансмиссией;

7, 8 – лампа габаритного огня правого заднего фонаря;

9, 10 – лампа габаритного огня левого заднего фонаря;

11 – модуль управления электрооборудованием кузова;

12 – зеркало заднего вида с функцией автоматического затемнения.

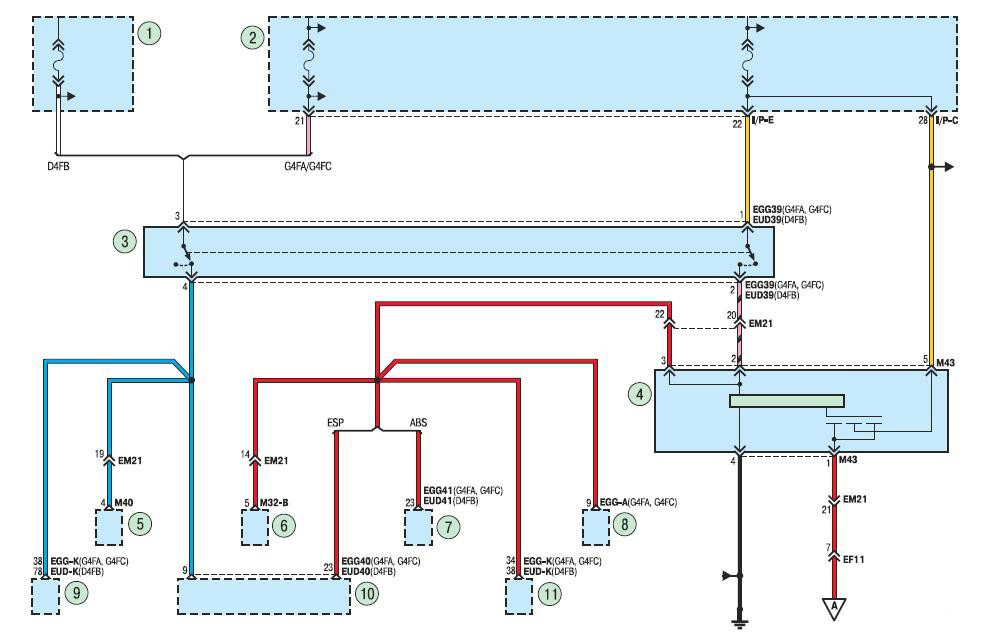

20. Электросхема системы ABS.

Cистема ABS:

1 – монтажный блок в моторном отсеке;

2 – монтажный блок в салоне автомобиля;

3 – выключатель стоп-сигнала;

4 – реле ламп стоп-сигнала;

5 – модуль контроля включения блокировки руля;

6 – электронный ключ зажигания;

7 – гидроэлектронный модуль ABS;

8 – модуль управления трансмиссией;

9, 11 – электронный блок управления двигателем;

10 – модуль управления системой ESP.

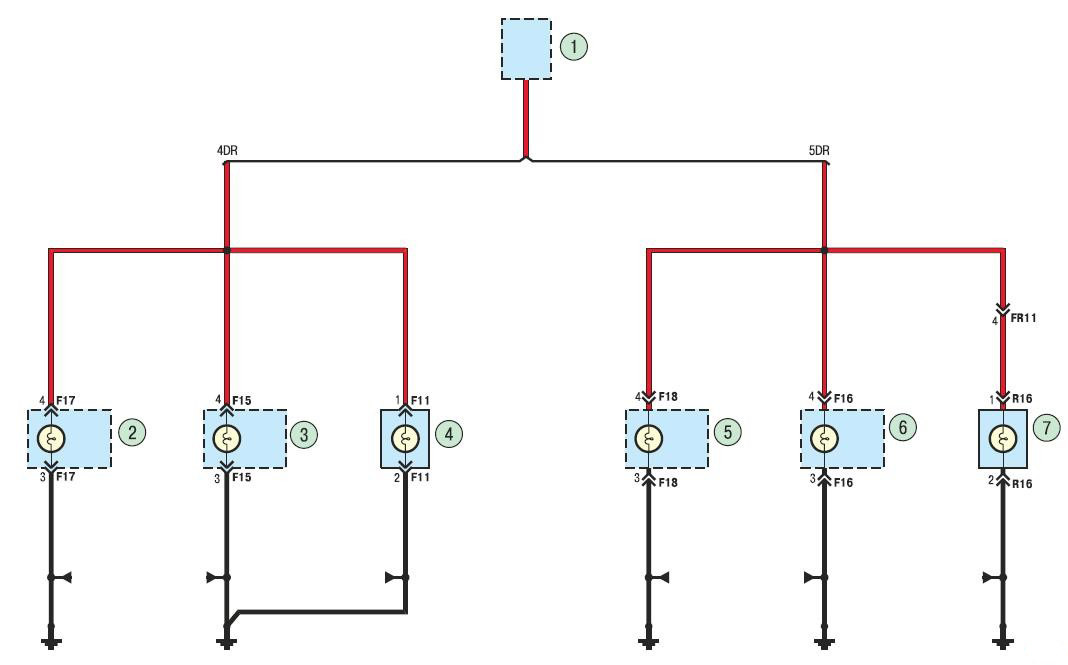

21. Электросхема стоп-сигнала автомобиля без системы ABS.

Cтоп-сигналы автомобиля без системы ABS:

1 – реле ламп стоп-сигнала;

2, 5 – правый задний фонарь;

3, 6 – левый задний фонарь;

4, 7 – дополнительный стоп-сигнал.

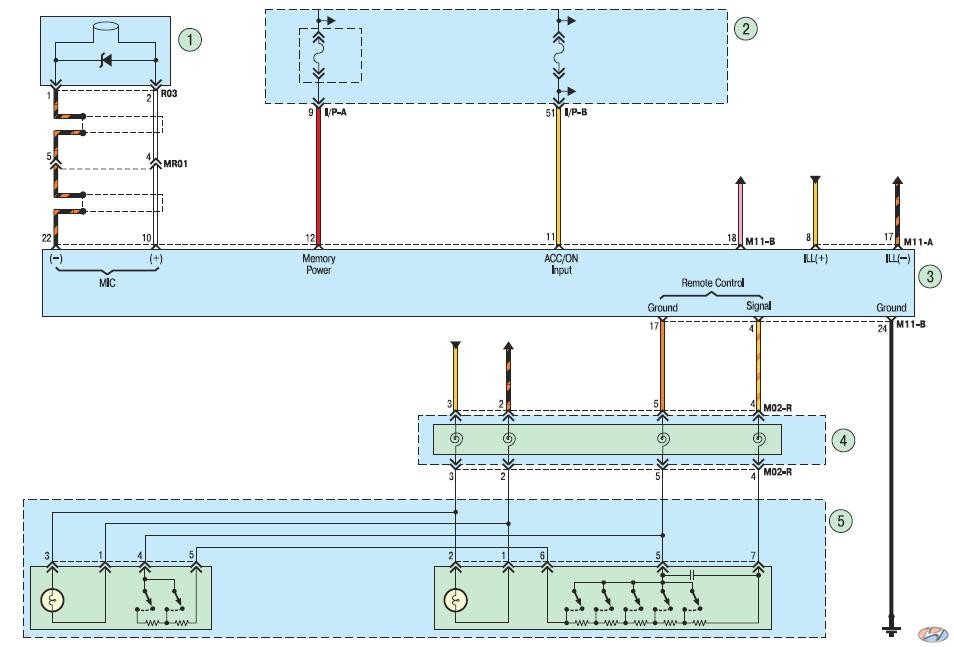

22. Электросхема аудиосистемы.

Аудиосистема:

1 – микрофон;

2 – монтажный блок в салоне автомобиля;

3 – головное устройство аудиосистемы;

4 – контактное кольцо;

5 – блок управления аудиосистемой на рулевом колесе.

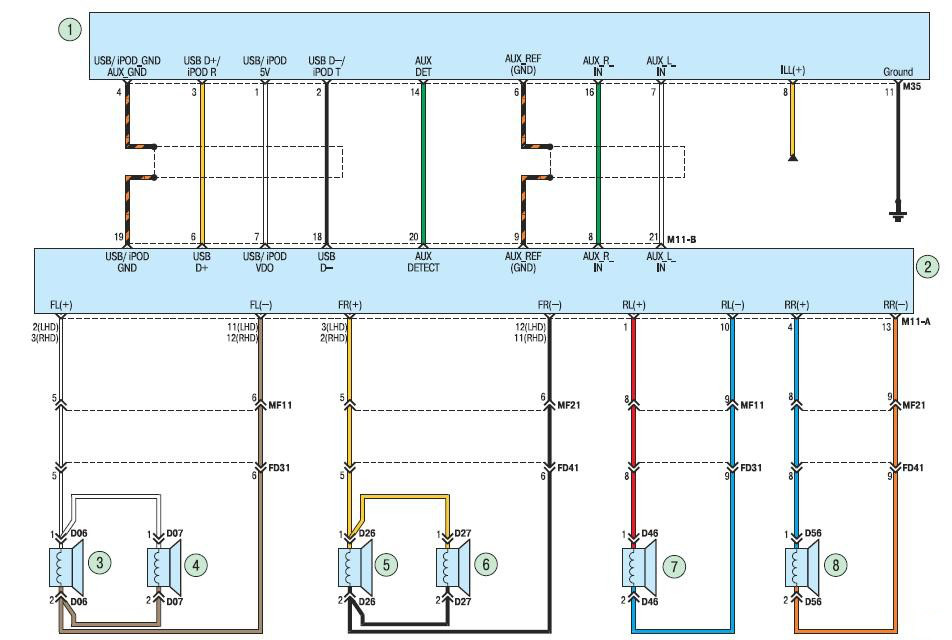

23. Электросхема аудиосистемы.

Аудиосистема:

1 – блок подключения мультимедийных устройств;

2 – головное устройство аудиосистемы;

3 – динамик, расположенный в обивке двери водителя;

4 – левый передний высокочастотный динамик;

5 – динамик, расположенный в обивке двери переднего пассажира;

6 – правый передний высокочастотный динамик;

7 – динамик, расположенный в обивке левой задней двери;

8 – динамик, расположенный в обивке правой задней двери.

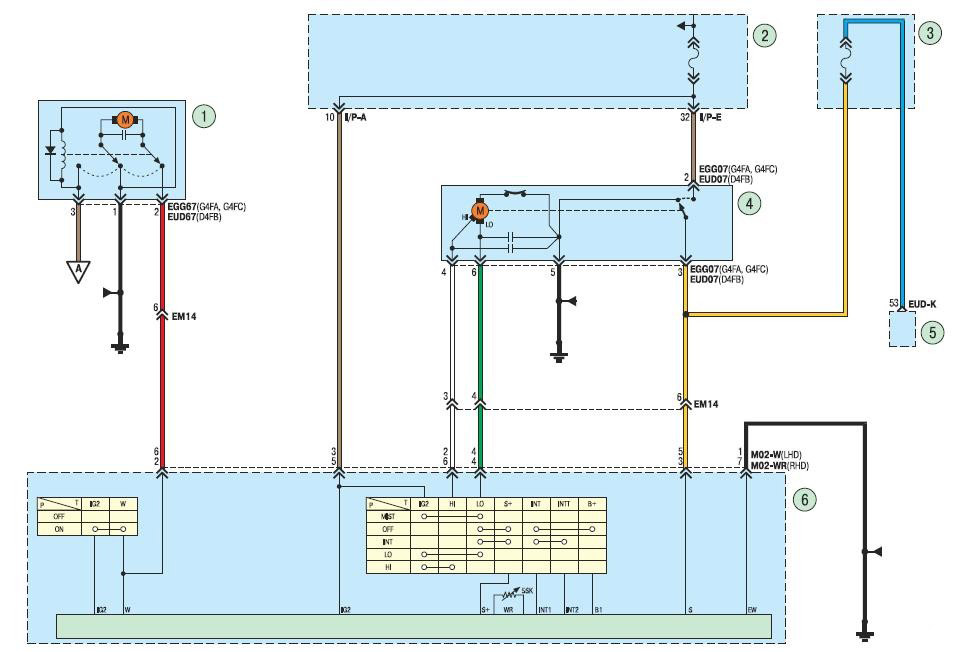

24. Электросхема стеклоочистителей и стеклоомывателей ветрового окна.

Стеклоочистители и стеклоомыватель ветрового окна:

1 – электронасос омывателя;

2 – монтажный блок в салоне автомобиля;

3 – монтажный блок в моторном отсеке;

4 – моторедуктор переднего стеклоочистителя;

5 – электронный блок управления двигателем;

6 – переключатель стеклоочистителя и стеклоомывателя ветрового окна.

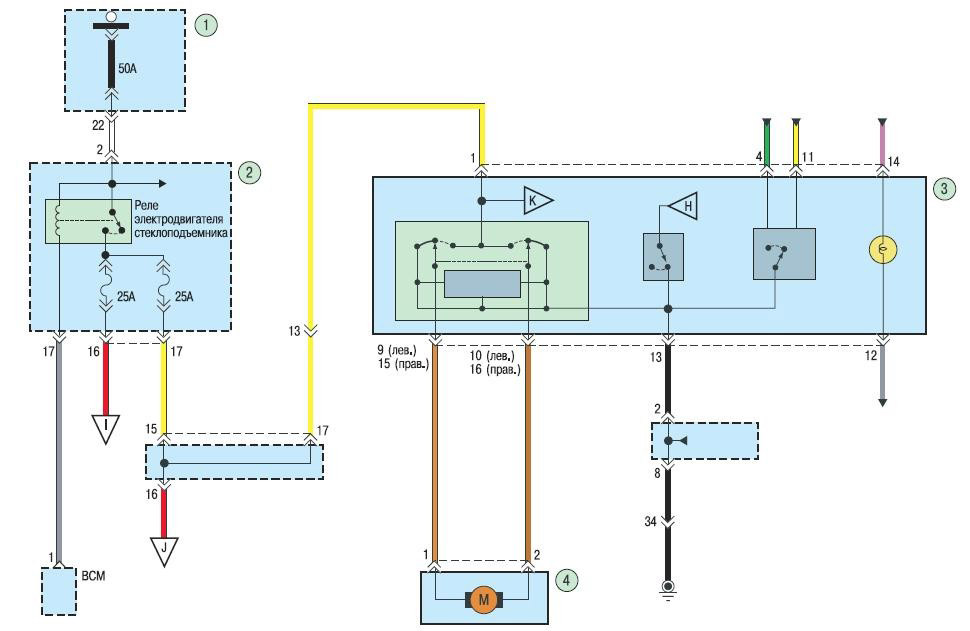

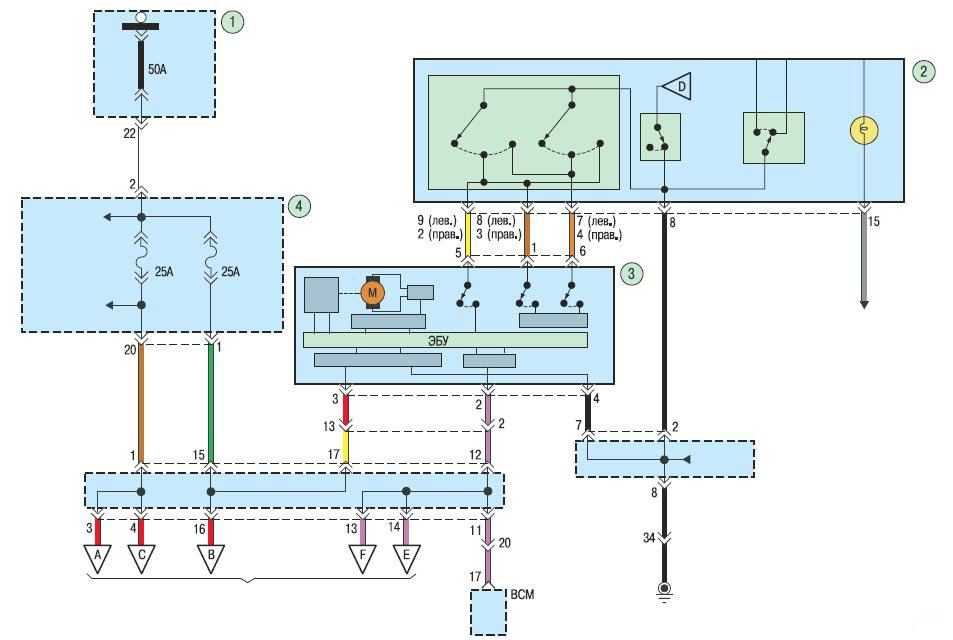

25. Электросхема электростеклоподъемника двери водителя (с интеллектуальным модулем привода).

Электростеклоподъемник двери водителя (с интеллектуальным модулем привода):

1 – блок реле и предохранителей в моторном отсеке;

2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем привода стеклоподъемников);

3 – интеллектуальный модуль привода стеклоподъемника двери водителя;

4 – блок реле и предохранителей в салоне автомобиля.

26. Электросхема электростеклоподъемника передней пассажирской двери (с интеллектуальным модулем привода).

Электростеклоподъемник передней пассажирской двери (с интеллектуальным модулем привода):

1 – интеллектуальный модуль привода стеклоподъемника передней пассажирской двери;

2 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников);

3 – клавиша управления электростеклоподъемником передней пассажирской двери.

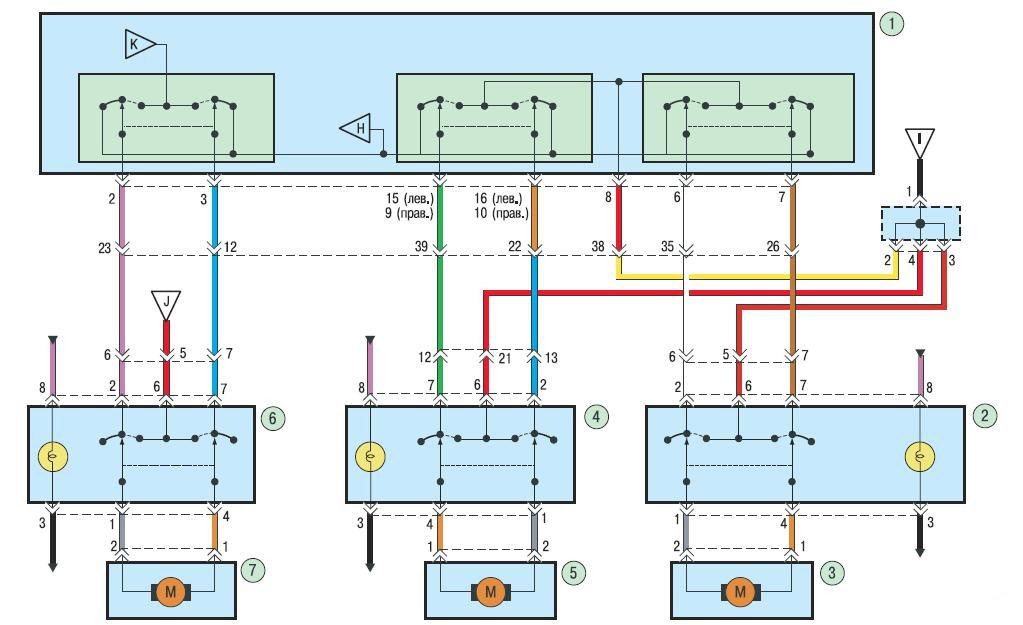

27. Электросхемы электростеклоподъемников задних дверей (с интеллектуальным модулем привода).

Электростеклоподъемники задних дверей (с интеллектуальным модулем приводов):

1 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников);

2 – интеллектуальный модуль привода стеклоподъемника правой задней двери;

3 – клавиша управления электростеклоподъемником правой задней двери;

4 – клавиша управления электростеклоподъемником левой задней двери;

5 – интеллектуальный модуль привода стеклоподъемника левой задней двери.

28. Электросхема электростеклоподъемника водительской двери (без интеллектуального модуля привода стеклоподъемника).

Электростеклоподъемник двери водителя (без интеллектуального модуля привода стеклоподъемников):

1 – блок реле и предохранителей в моторном отсеке;

2 – блок реле и предохранителей в салоне автомобиля;

3 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей;

4 – электродвигатель стеклоподъемника двери водителя.

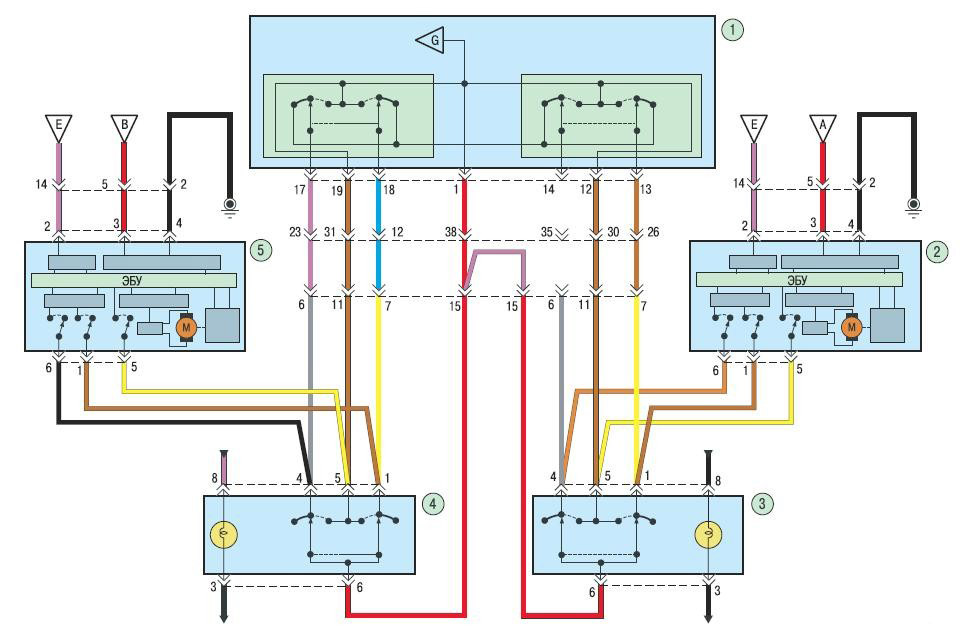

29. Электросхема электростеклоподъемника передней пассажирской и задних дверей (без интеллектуального модуля привода стеклоподъемников).

Электростеклоподъемники передней пассажирской и задних дверей (без интеллектуального модуля привода стеклоподъемников):

1 – блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей;

2 – клавиша управления электростеклоподъемником правой задней двери;

3 – электродвигатель стеклоподъемника правой задней двери;

4 – клавиша управления электростеклоподъемником передней пассажирской двери; 5 – электродвигатель стеклоподъемника передней пассажирской двери;

6 – клавиша управления электростеклоподъемником левой задней двери;

7 – электродвигатель стеклоподъемника передней пассажирской двери.

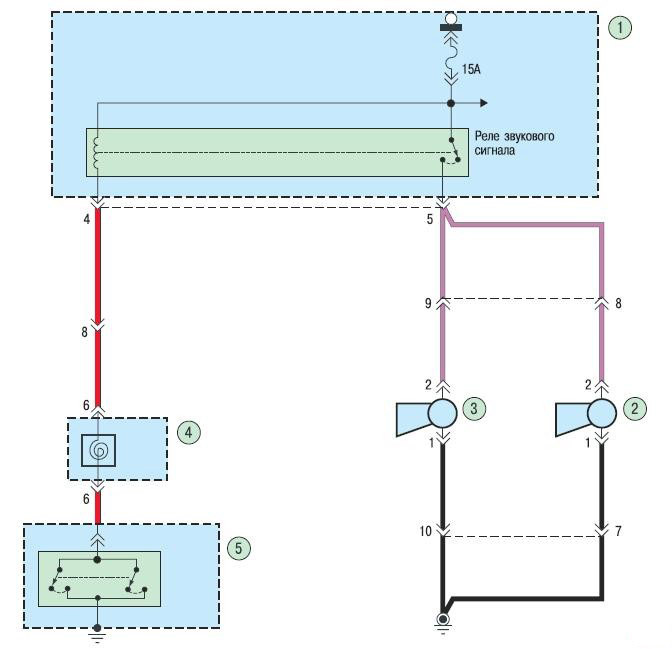

30. Электросхема звукового сигнала.

Звуковой сигнал:

1 – блок реле и предохранителей в моторном отсеке;

2 – сигнал высокого тона;

3 – сигнал низкого тона;

4 – контактное кольцо подушки безопасности;

5 – клавиша включения звукового сигнала.

Источник: http://carpedia.club/​
