Отопление, кондиционирование и вентиляция салона Hyundai Solaris

print share bookmark_border
0 Просмотры
5.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Система отопления (кондиционирования) и вентиляции салона, установленная на автомобиле Хендай Солярис, эффективно действует при закрытых окнах и представляет собой единый комплекс, обеспечивающий максимально комфортные условия в автомобиле независимо от погодных условий и температуры окружающей среды. Температура в салоне регулируется смешиванием холодного и горячего воздуха. Блок охлаждения системы кондиционирования снижает температуру и влажность воздуха, очищает его от пыли. Отопитель повышает температуру воздуха при любых режимах работы системы.

Система отопления (кондиционирования) и вентиляции салона обеспечивает малоинерционное регулирование температуры воздуха, практически не зависящее от скорости движения автомобиля. Количество поступающего в салон воздуха в основном определяется режимом работы вентилятора, поэтому его нужно включать даже во время движения с высокой скоростью.

В зависимости от комплектации на автомобиль устанавливают блок управления системой отопления (кондиционирования) и вентиляции с ручным управлением или автоматическую систему управления микроклиматом (климат контроль Хендай Солярис).

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом.

Воздух из воздухозаборника может поступать в салон автомобиля через сопла обдува​ Хендай (ветрового стекла, боковые, центральные и нижние сопла).

Расположение воздуховодов в салоне автомобиля Hyundai Solaris 2010-2016

Направление потока воздуха вверх-вниз изменяют поворотом рукоятки вверх-вниз.

Изменять направление потока воздуха воздуховода салона на автомобиле Hyundai Solaris 2010-2016

Боковой воздуховод Хендай Солярис.

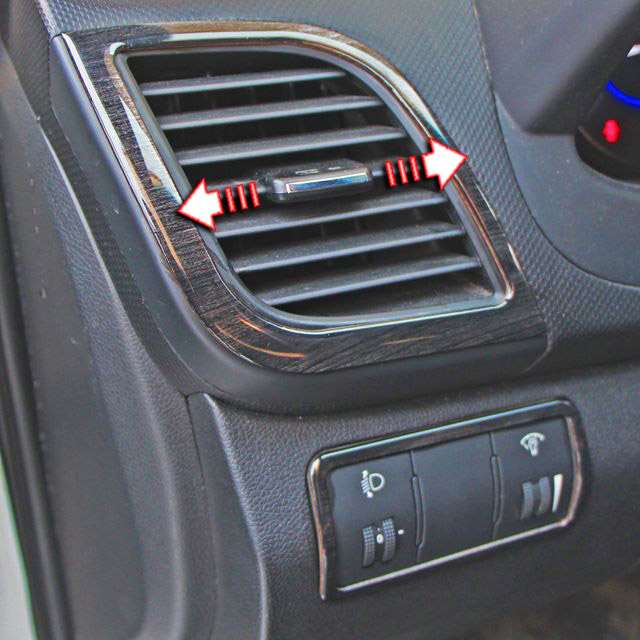

Направление потока воздуха влево-вправо изменяют поворотом рукоятки влево-вправо.

Изменения воздуха воздуховода салона влево-вправо на автомобиле Hyundai Solaris 2010-2016

Боковой воздуховод Хендай Солярис.

Примечание:

Точно так же направляют и регулируют потоки воздуха из центральных сопел.

Управление системой отопления (кондиционирования) и вентиляции в ручном режиме осуществляется нажатием и поворотом соответствующих выключателей и регуляторов.

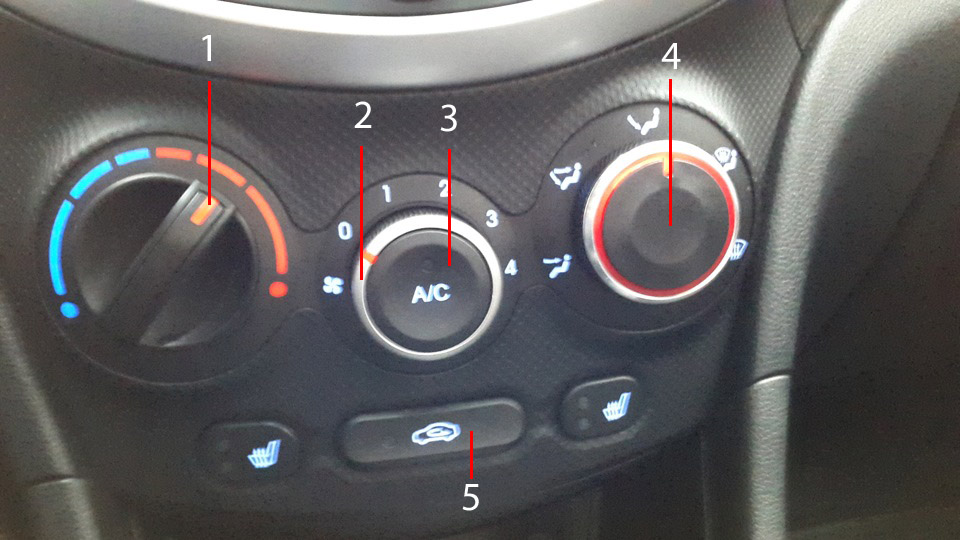

Блок управления системой отопления (кондиционирования) и вентиляции с ручным режимом управления на автомобиле Hyundai Solaris 2010-2016

Блок управление вентилятором отопителя Хендай (кондиционирования) и вентиляции с ручным режимом управления:

1 – регулятор температуры поступающего в салон воздуха;

2 – переключатель режимов работы электровентилятора;

3 – выключатель системы кондиционирования;

4 – регулятор выбора режима распределения воздушных потоков;

5 – кнопка рециркуляции воздуха Хендай.

Примечание:

Теплопроизводительность системы зависит от температуры охлаждающей жидкости.

Полной теплопроизводительности можно достигнуть только после того, как совершите прогрев двигателя Хендай Солярис.

1. Регулятором 1 можно установить желаемую температуру подаваемого в салон воздуха.

2. На автомобилях, оборудованных системой кондиционирования, для охлаждения воздуха, поступающего в салон автомобиля, нажмите на клавишу 3 выключателя системы. Для выключения системы кондиционирования повторно нажмите на клавишу.

Примечание:

Для ускорения охлаждения можно включить режим рециркуляции воздуха на непродолжительное время.

3. Для выбора скорости вращения вентилятора поверните переключатель 2 режимов работы электровентилятора в соответствующее положение.

4. Для выбора режима распределения воздушных потоков поверните регулятор 4 в одно из пяти положений.

5. Для обеспечения циркуляции воздуха внутри салона нажмите на клавишу 5 выключателя режима рециркуляции. Поступление наружного воздуха в салон прекращается, и вентилятор обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при повышенной запыленности и загазованности окружающего воздуха. При повторном нажатии на клавишу режим рециркуляции отключается.

Примечание:

Чтобы система работала безупречно, сопла системы отопления (кондиционирования) и вентиляции не должны быть засорены льдом, снегом или листвой.

Настройка автоматической системы управления микроклиматом осуществляется простой установкой необходимого значения температуры в салоне. Отоплением и кондиционированием можно управлять и в ручном режиме.

В таком случае система последовательно переключается в те режимы, которые выбраны в порядке переключения их кнопками.

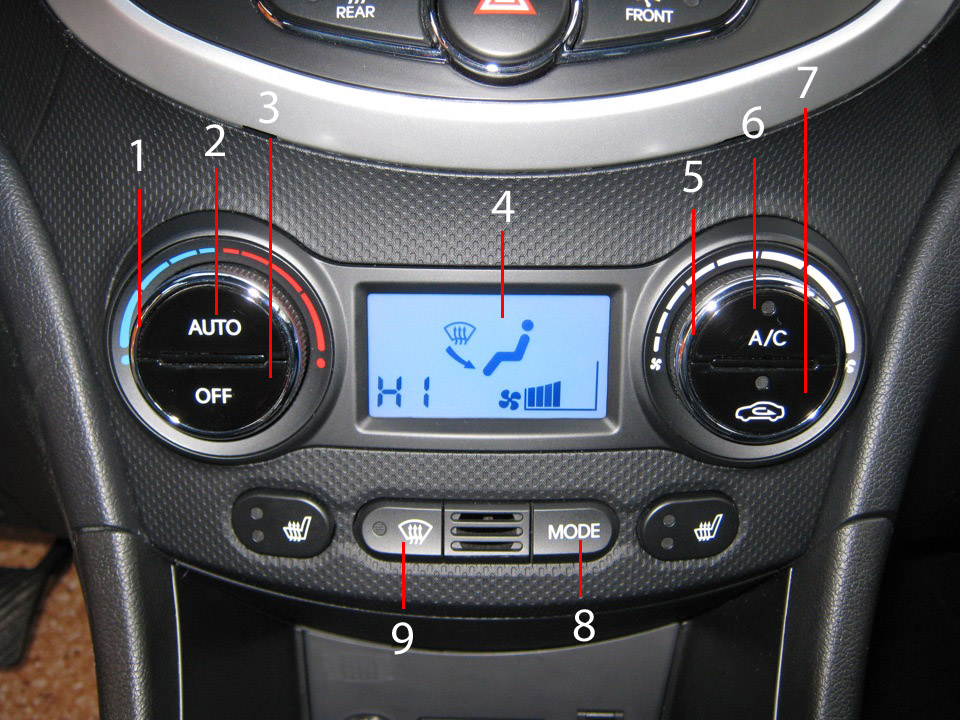

Автоматическая система управления климат-контролем на автомобиле Hyundai Solaris 2010-2016

Автоматическая система управления микроклиматом:

1 – регулятор температуры поступающего в салон воздуха;

2 – клавиша включения режима автоматического управления системой отопления (кондиционирования) и вентиляции салона;

3 – клавиша выключения режима автоматического управления системой отопления (кондиционирования) и вентиляции салона;

4 – дисплей;

5 – регулятор скорости вращения электровентилятора;

6 – кнопка рециркуляции воздуха Хендай.

7 – выключатель кондиционера;

8 – клавиша выбора режима распределения воздушных потоков;

9 – выключатель обогрева зоны покоя очистителей ветрового стекла.

Полезные советы:

Для более эффективного действия вентиляции и отопления при скорости движения автомобиля менее 50 км/ч и при проезде очень запыленных участков дорог с закрытыми окнами (для создания избыточного давления воздуха в салоне, предотвращающего подсос пыли) рекомендуем включать переключателем вентилятор отопителя на малую или максимальную скорость.

Для ускоренного устранения запотевания стекла двери задка и освобождения его от наледи и снега включите обогрев стекла.

Если вы не используете кондиционер продолжительное время, необходимо раз в неделю ненадолго включать его при работающем двигателе для восстановления слоя смазки на деталях компрессора и уплотнениях.
