Снятие и установка усилителя панели приборов Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка 10 мм
  • Головка 12 мм
  • Головка 14 мм
  • Головка 21 мм
  • Отвертка крестовая средняя
  • Отвертка плоская средняя
  • Отвертка плоская малая
  • Набор пластиковых монтажных лопаток

Детали и расходники:

  • Усилитель панели приборов (при необходимости) (84410-4L300)

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Отсоедините провод от клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

2. Снимите панель приборов Хендай Солярис, как описано здесь

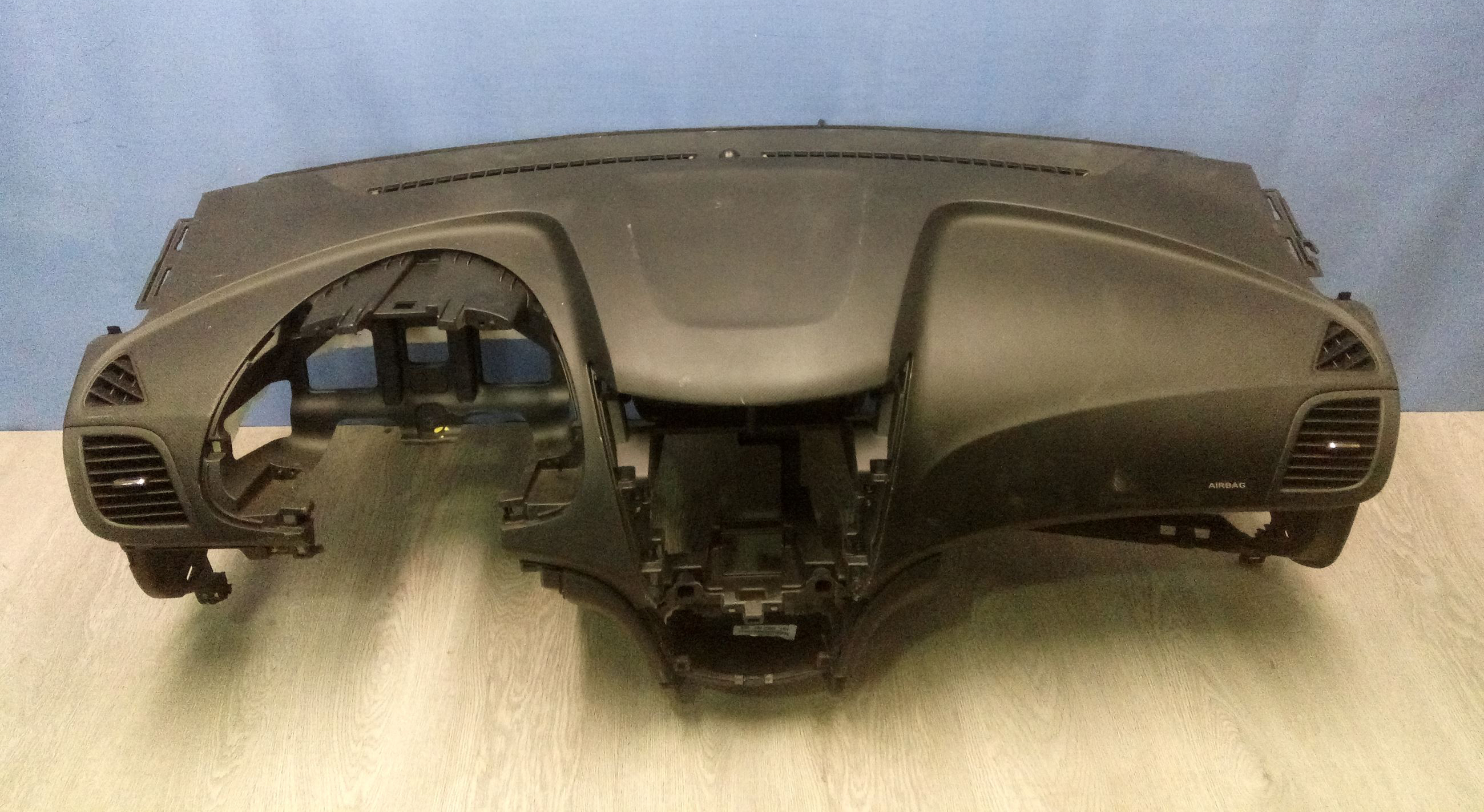

Снять торпеду на автомобиле Hyundai Solaris 2010-2016

3. Снимите монтажный блок салона, как описано в этой статье.

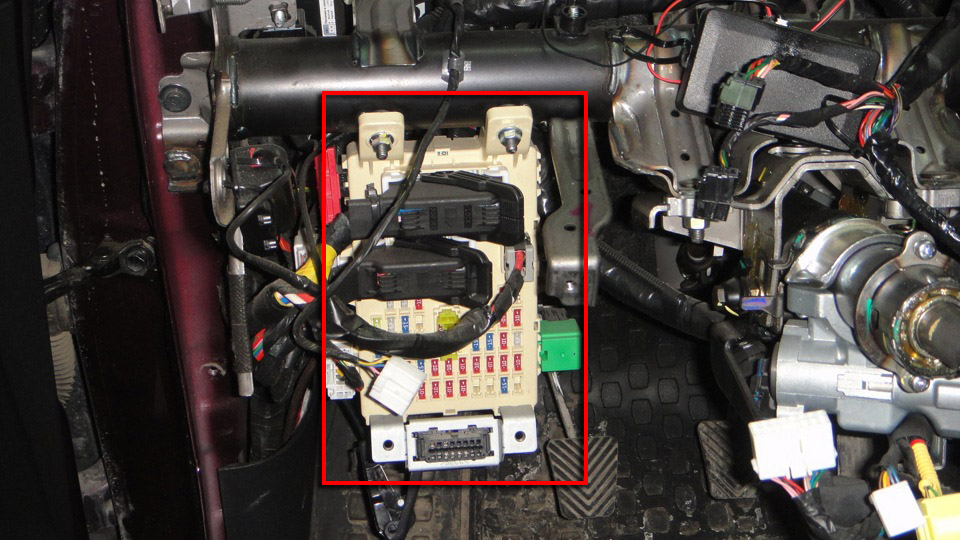

Снять монтажный блок на автомобиле Hyundai Solaris 2010-2016

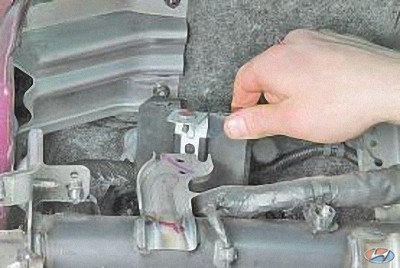

3. Отверните гайку крепления блока управления наружным освещением и отсоедините блок от усилителя панели приборов.

Расположение крепления блока освещения на усилителе торпеды на автомобиле Hyundai Solaris 2010-2016

Снять блок наружного освещения с усилителя торпеды на автомобиле Hyundai Solaris 2010-2016

4. Отверните гайку крепления реле блока управления наружным освещением и отсоедините реле.

Расположение реле блока наружного освещения на усилителе торпеды на автомобиле Hyundai Solaris 2010-2016

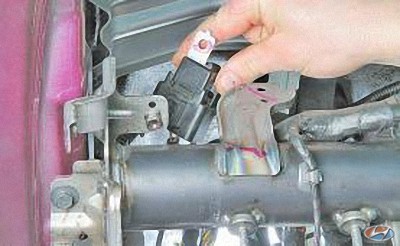

Открутить реле наружного освещения на автомобиле Hyundai Solaris 2010-2016

5. Откиньте фиксирующей скобу и отсоедините колодки жгутов проводов блока управления системой пассивной безопасности (SRS).

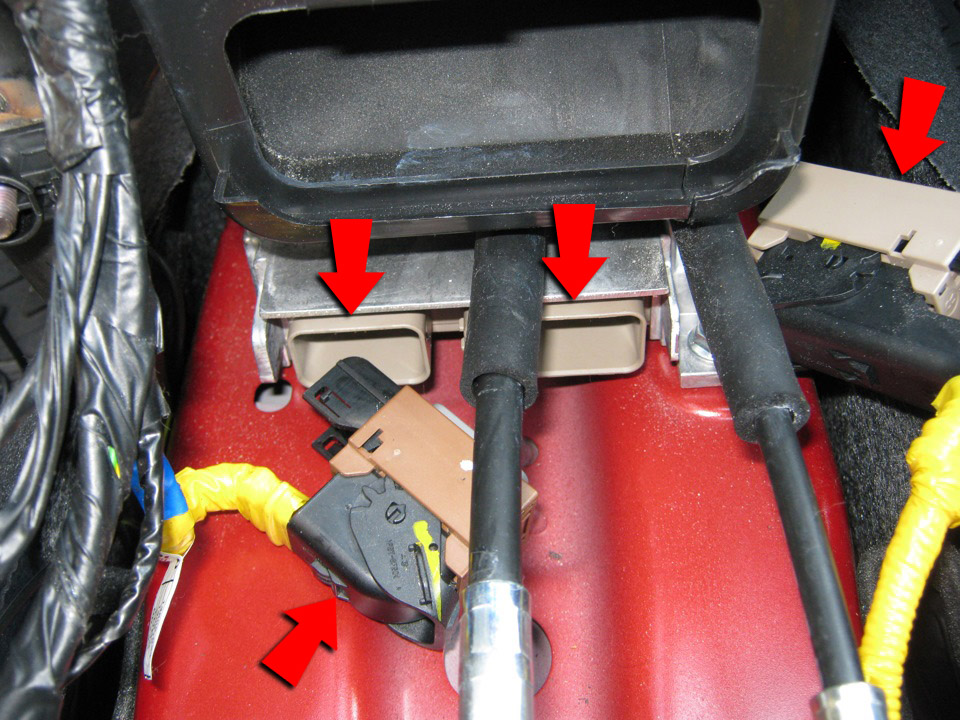

Отсоединить колодки от блока управления подушками безопасности SRS на автомобиле Hyundai Solaris 2010-2016

6. Отсоедините колодку жгута проводов от электродвигателя воздухонагнетателя.

Отсоединить колодку проводов от вентилятора отопителя на автомобиле Hyundai Solaris 2010-2016

7. Разъедините соединительные колодки проводов.

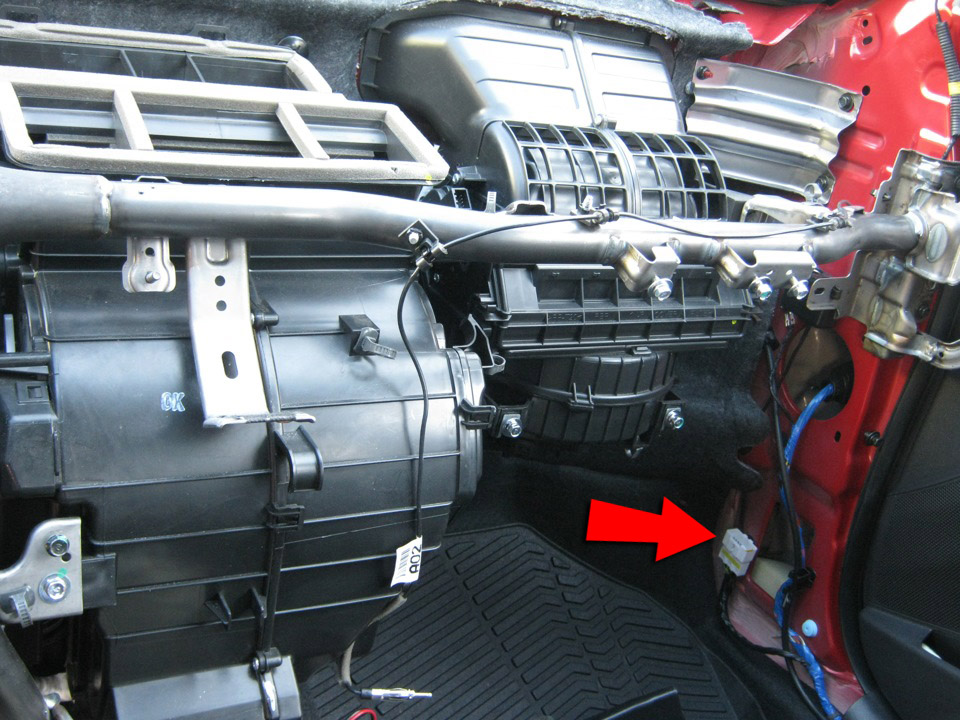

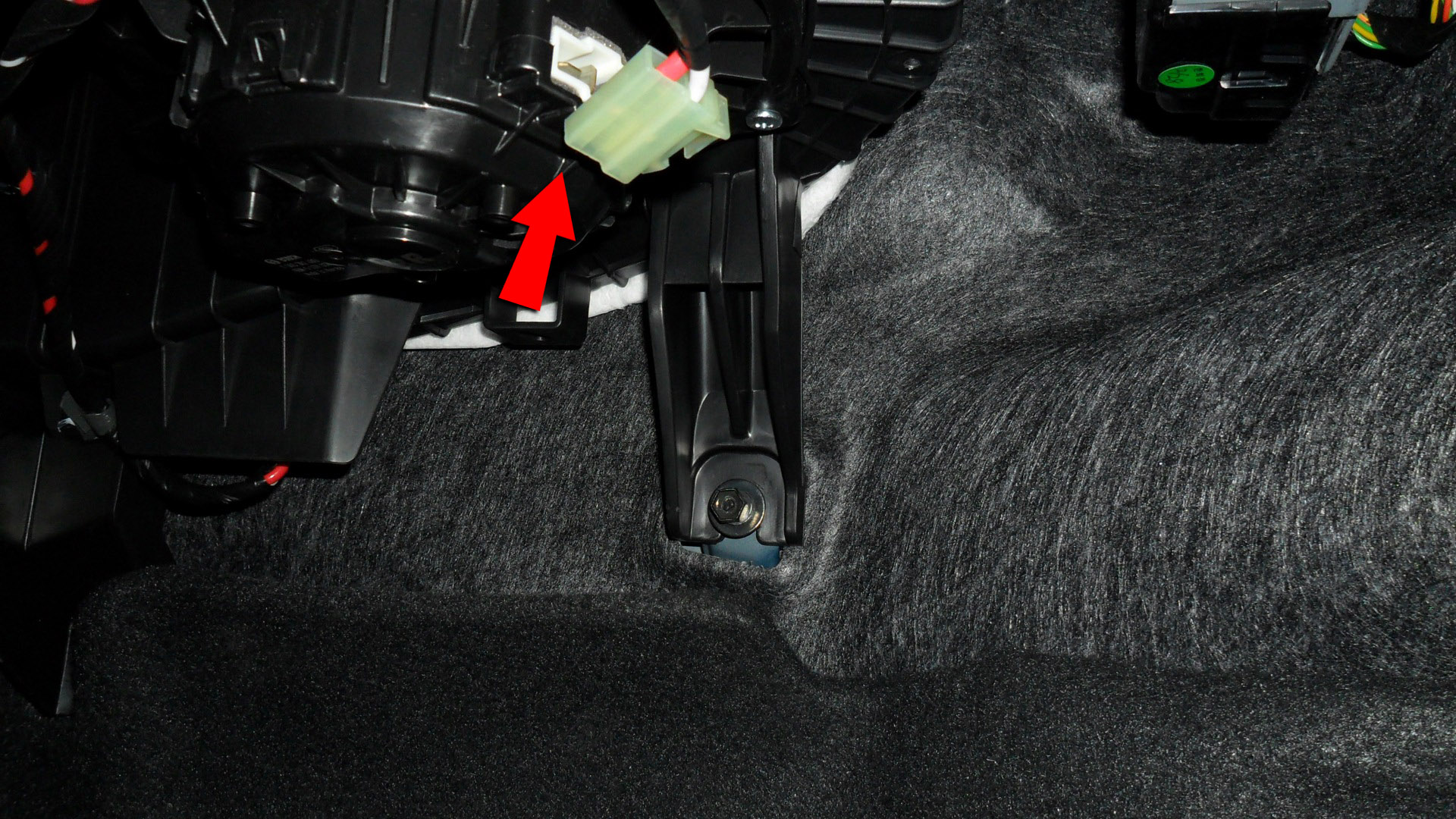

Отсоедините соединительные колодки проводов с напольной проводкой на автомобиле Hyundai Solaris 2010-2016

8. Отсоедините колодку проводов от электроприводов заслонок распределения воздушных потоков.

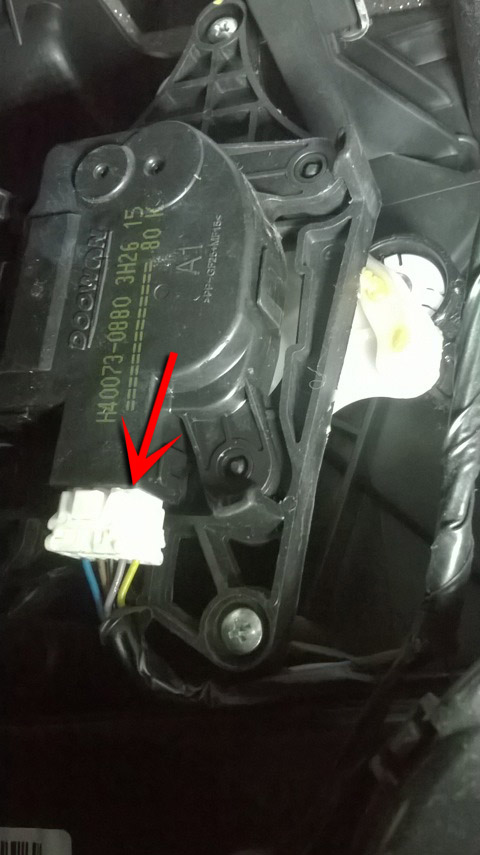

Расположение колодки проводов привода заслонок отопителя на автомобиле Hyundai Solaris 2010-2016

Отсоединить колодку проводов от сервопривода заслонок печки на автомобиле Hyundai Solaris 2010-2016

9. Открутите слева и справа болты крепления отопителя к усилителю панели приборов.

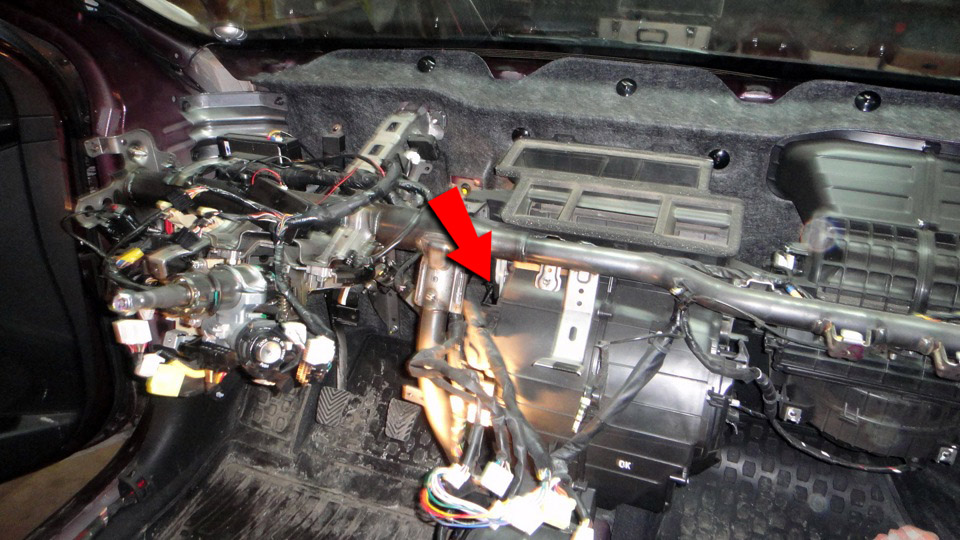

Расположение крепления отопителя к усилителю торпеды на автомобиле Hyundai Solaris 2010-2016

Открутить крепление отопителя к усилителю торпеды на автомобиле Hyundai Solaris 2010-2016

10. Открутите болт крепления корпуса воздухонагнетателя к усилителю панели приборов.

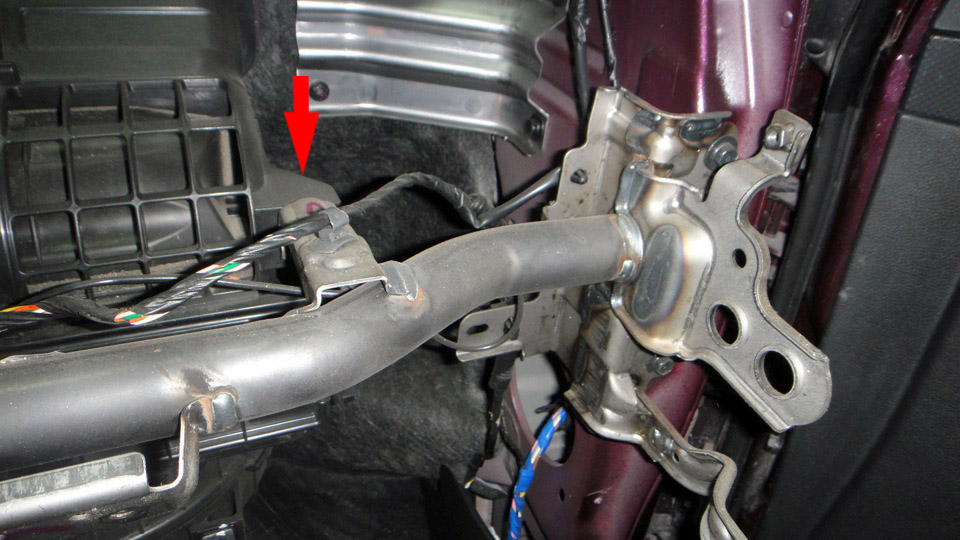

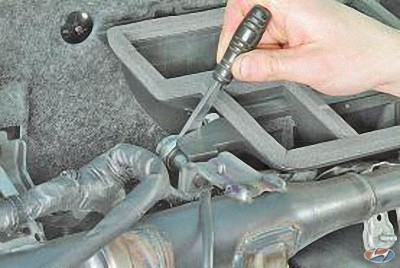

Открутить болт воздухонагнеталеля к усилителю торпеды на автомобиле Hyundai Solaris 2010-2016

11. Подденьте отверткой и снимите две резиновые заглушки болтов крепления усилителя панели приборов к передней стойке кузова с левой стороны.

Заглушки крепления усилителя торпеды на автомобиле Hyundai Solaris 2010-2016

12. Открутите три болта крепления усилителя панели приборов к передней стойке кузова с левой стороны.

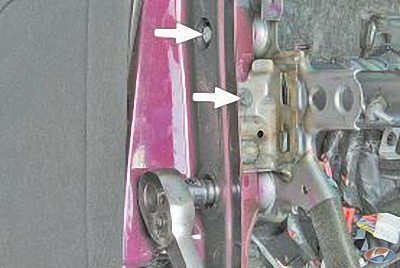

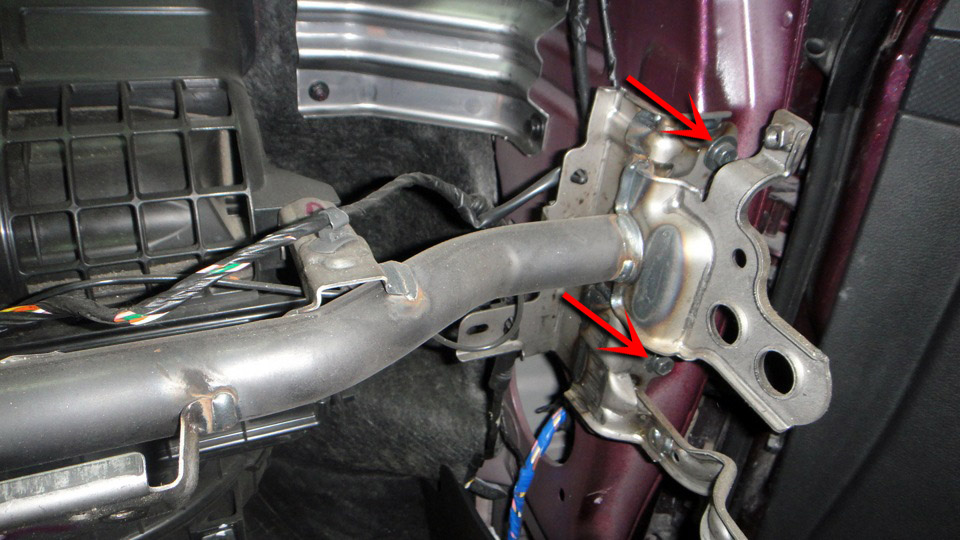

Открутить крепление усилителя торпеды с левой стороны на автомобиле Hyundai Solaris 2010-2016

13. Открутите два болта крепления усилителя панели приборов с правой стороны.

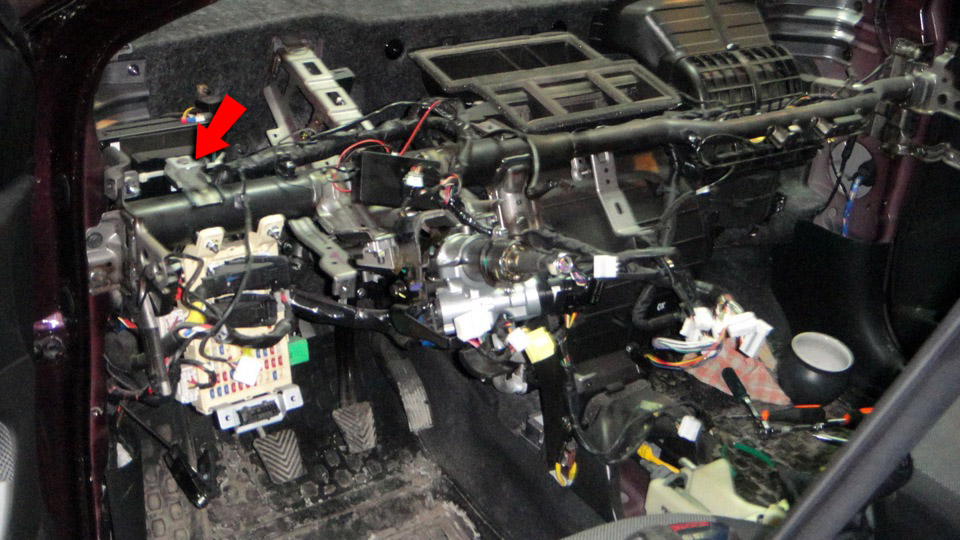

Открутить усилитель торпеды с правой стороны на автомобиле Hyundai Solaris 2010-2016

14. Снимите решетку короба воздухопритока (жабо), как описано здесь.

Снять жабо на автомобиле Hyundai Solaris 2010-2016

Снятое жабо Солярис.

15. Открутите два болта крепления усилителя панели приборов.

Расположение креплений усилителя торпеды в моторном отсеке на автомобиле Hyundai Solaris 2010-2016

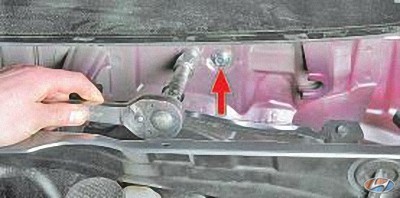

Открутить крепление усилителя торпеды из моторного отсека на автомобиле Hyundai Solaris 2010-2016

Примечание:

Для удобства можно снять трапецию стеклоочистителя Хендай Солярис, как описано в этой статье.

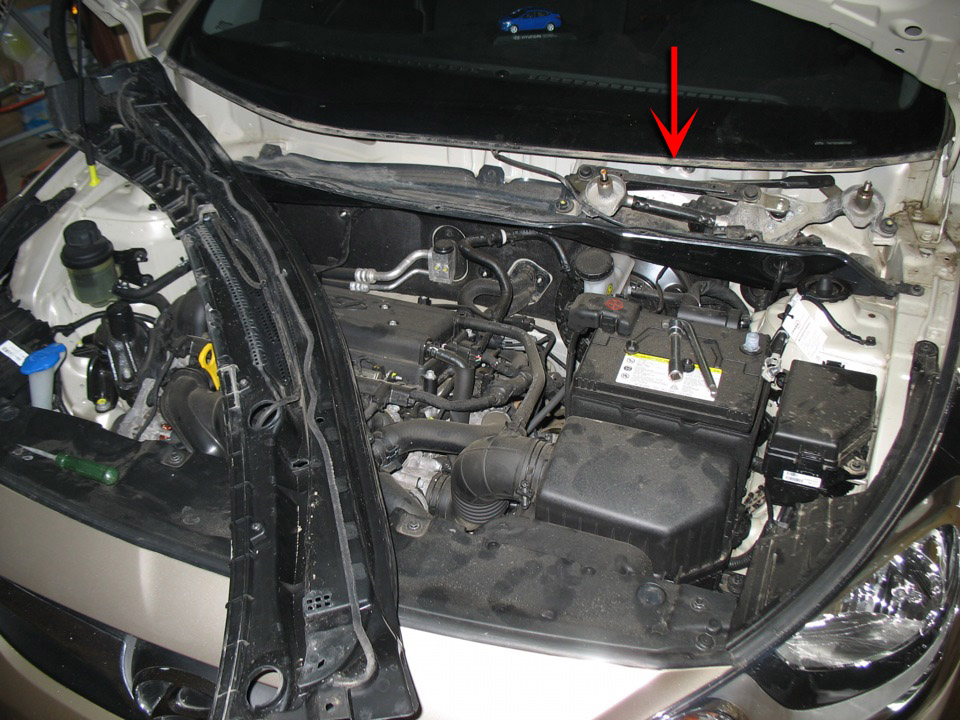

Снять трапецию стеклоочистителя на автомобиле Hyundai Solaris 2010-2016

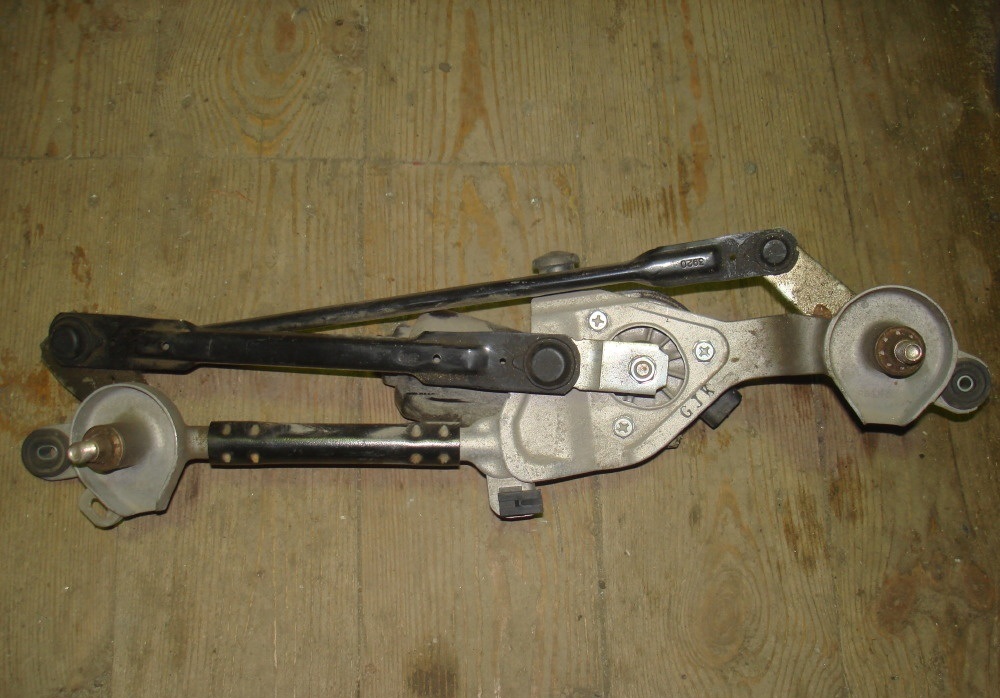

Трапеция стеклоочистителя.

16. Потяните на себя и снимите усилитель панели приборов.

Снять усилитель торпеды 84410-4L300 на автомобиле Hyundai Solaris 2010-2016

Усилитель панели приборов без проводки.

17. Установите все снятые детали в порядке, обратном снятию.
