Проверка генератора Hyundai Solaris

Инструменты:

• Вороток под торцевую насадку 3/4"
• Насадка на вороток 8 мм
• Насадка на вороток 7 мм
• Мультиметр

Детали и расходники:

• Щеткодержатель с регулятором напряжения (при необходимости)
• Выпрямительный блок генератора (при необходимости)
• Ротор (при необходимости)
• Генератор (при необходимости)
• Статор (при необходимости)
• Лампочка 1-3 Вт.

Для проверки регулятора напряжения выполните следующее:

1. Снимаем регулятор в сборе со щеткодержателем с генератора, как описано здесь.

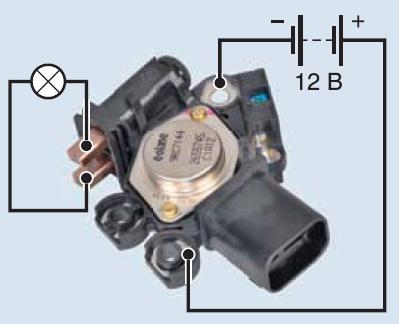

2. Подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя – источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях – в регуляторе пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.

Для проверки ротора выполните следующее:

1. Снимите щеткодержатель, как описано здесь.

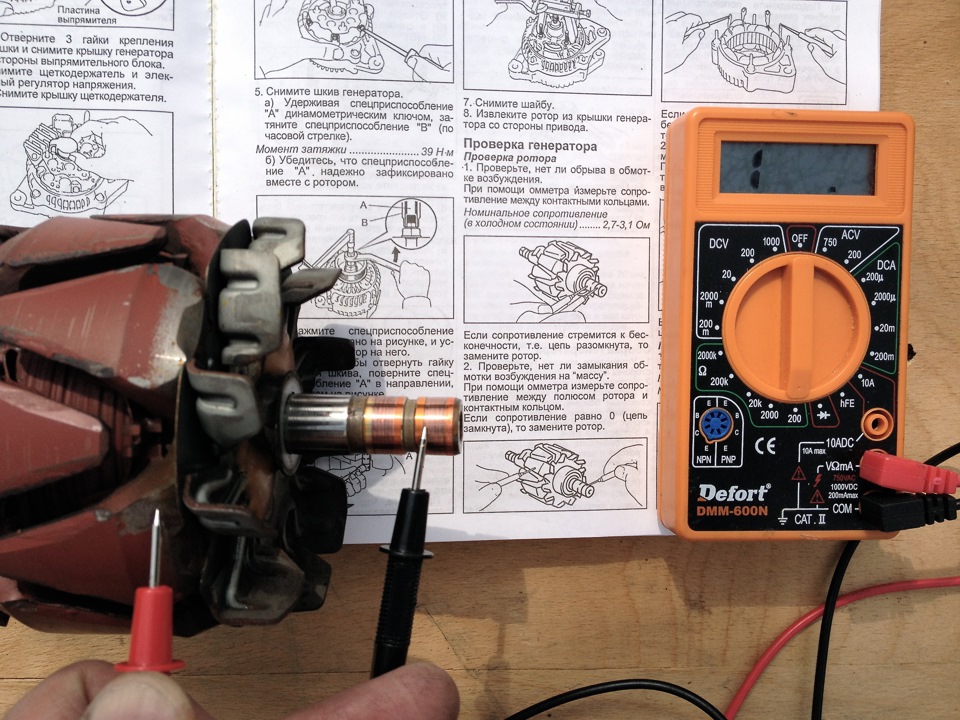

2. Для проверки короткого замыкания обмотки ротора на «массу», подсоединяем щупы цифрового тестера (в режиме омметра) к контактному кольцу и корпусу генератора.

Примечание:

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и ротор нужно заменить.

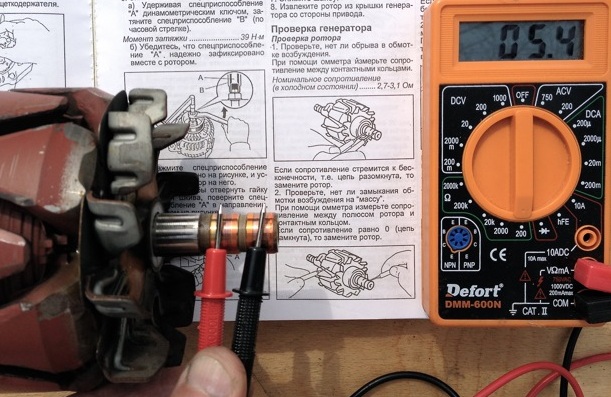

3. Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам.

Примечание:

Если тестер покажет бесконечность, значит, в обмотке есть обрыв и ротор необходимо заменить.

Для проверки статора выполните следующее:

Примечание:

Осматриваем обмотки статора, на изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.

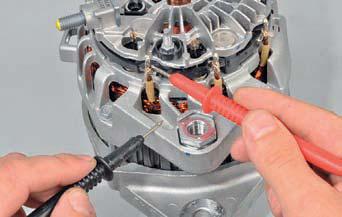

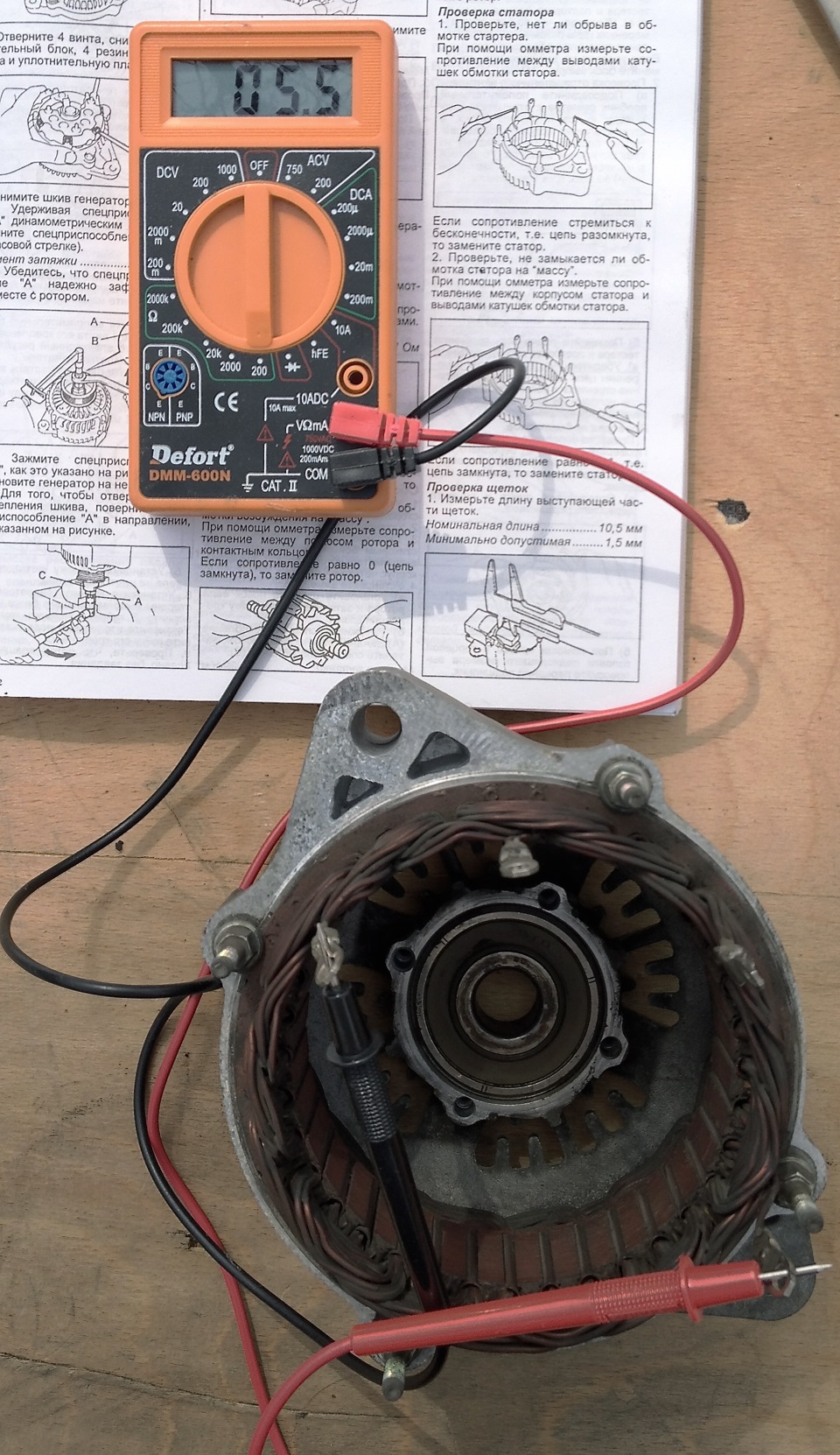

1. Для проверки обрыва в обмотках статора, подсоединяем щупы тестера (в режиме омметра) к выводам обмоток.

Примечание:

Аналогично проверяем остальные обмотки статора.​ Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор.​

2. Для проверки короткого замыкания обмотки статора на «массу», подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора.

Примечание:

Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор. Аналогично проверяем остальные обмотки.

Для проверки вентилей выпрямительного блока выполните следующее:

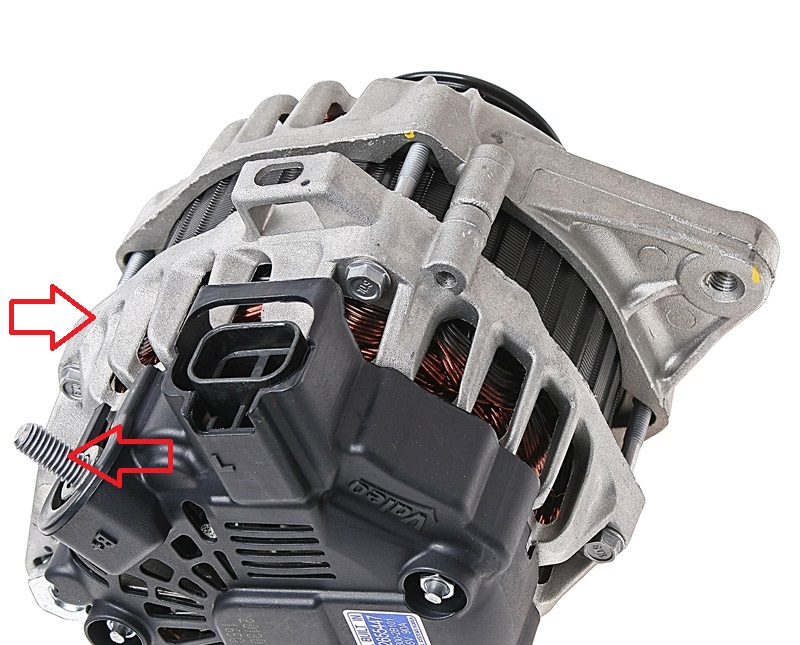

1. Подключите «плюс» цифрового тестера (в режиме проверки диодов) к выводу «В+» генератора, а «минус» – к его корпусу.

Примечание:

Тестер должен показать бесконечность. В противном случае и в блоке положительных и в блоке отрицательных вентилей имеется короткое замыкание.​

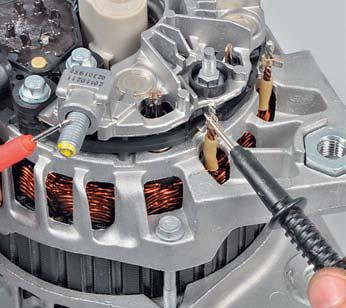

2. Для проверки замыкания в положительных вентилях, «плюс» тестера (в режиме проверки диодов) подсоединяем к выводу «В+» генератора, а «минус» – к выводу одной из фазных обмоток статора.

Примечание:

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько положительных вентилей.

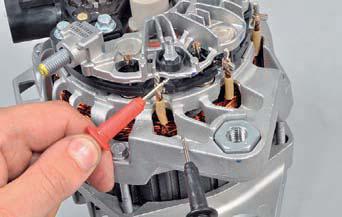

3. Для проверки замыкания в отрицательных вентилях, «плюс» тестера (в режиме проверки диодов) подсоединяем к выводу одной из фазных обмоток статора, а минус – к корпусу генератора.

Примечание:

Тестер должен показать бесконечность. Если тестер показывает наличие цепи, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на «массу».

ПОЛЕЗНЫЕ СОВЕТЫ:

Выпрямительный блок можно заменить только в сборе с задней крышкой генератора.
