Особенности конструкции передней подвески Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечание:

Передняя подвеска независимая типа Мак-Ферсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса.

Амортизаторные стойки включают в себя упругие элементы – пружины, которые предотвращают отрыв колёс от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения.

Амортизаторные стойки на автомобиле Hyundai Solaris

Элементы амортизаторной стойки:

1 – телескопическая стойка;

2 – пружина;

3 – верхняя резиновая прокладка пружины;

4 – упорный подшипник;

5 – верхняя опора стойки;

6 – гайка;

7 – верхняя опорная чашка пружины;

8 – грязезащитный чехол;

9 – нижняя резиновая прокладка пружины.

К нижней части амортизаторной стойки крепится: ступичный узел, являющийся основой для крепления колеса тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник – с кузовом автомобиля. Также передняя подвеска снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой. К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор.

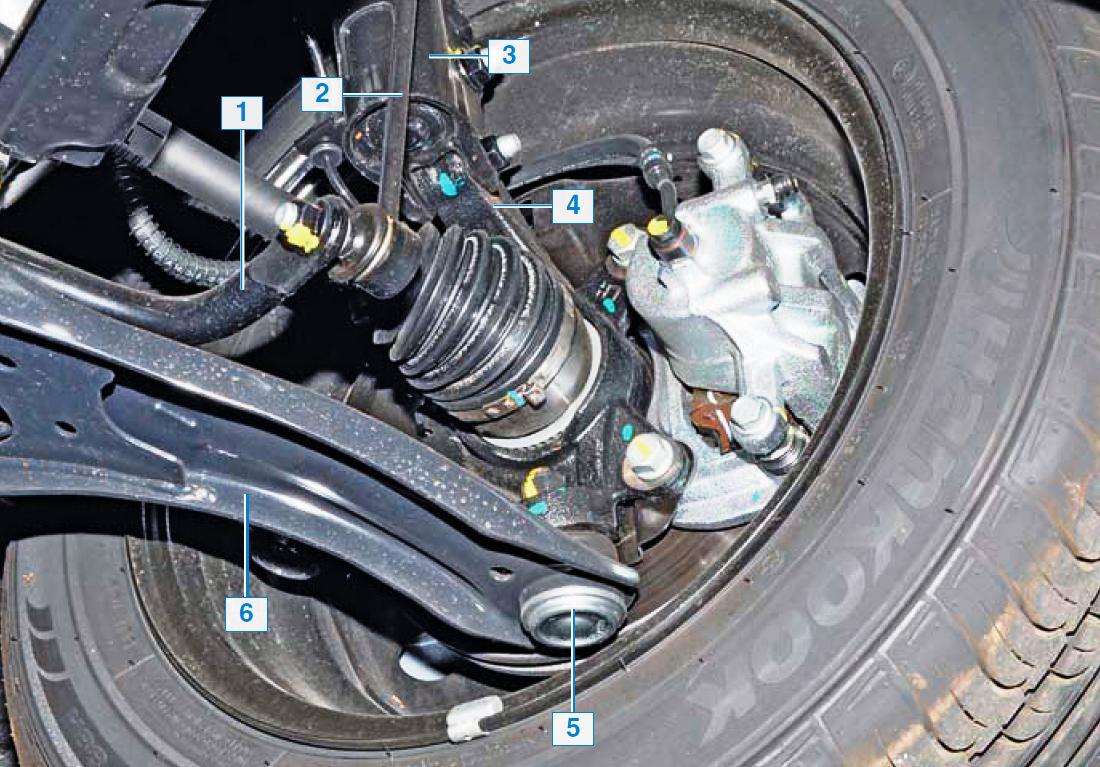

Элементы передней подвески на автомобиле Hyundai Solaris

Элементы передней подвески на автомобиле:

1 – штанга стабилизатора поперечной устойчивости;

2 – стойка стабилизатора поперечной устойчивости;

3 – амортизаторная стойка;

4 – поворотный кулак;

5 – шаровая опора;

6 – рычаг.

На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая пружина амортизаторной стойки своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком – на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов. Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке с пружиной поворачиваться вместе с управляемым колесом.

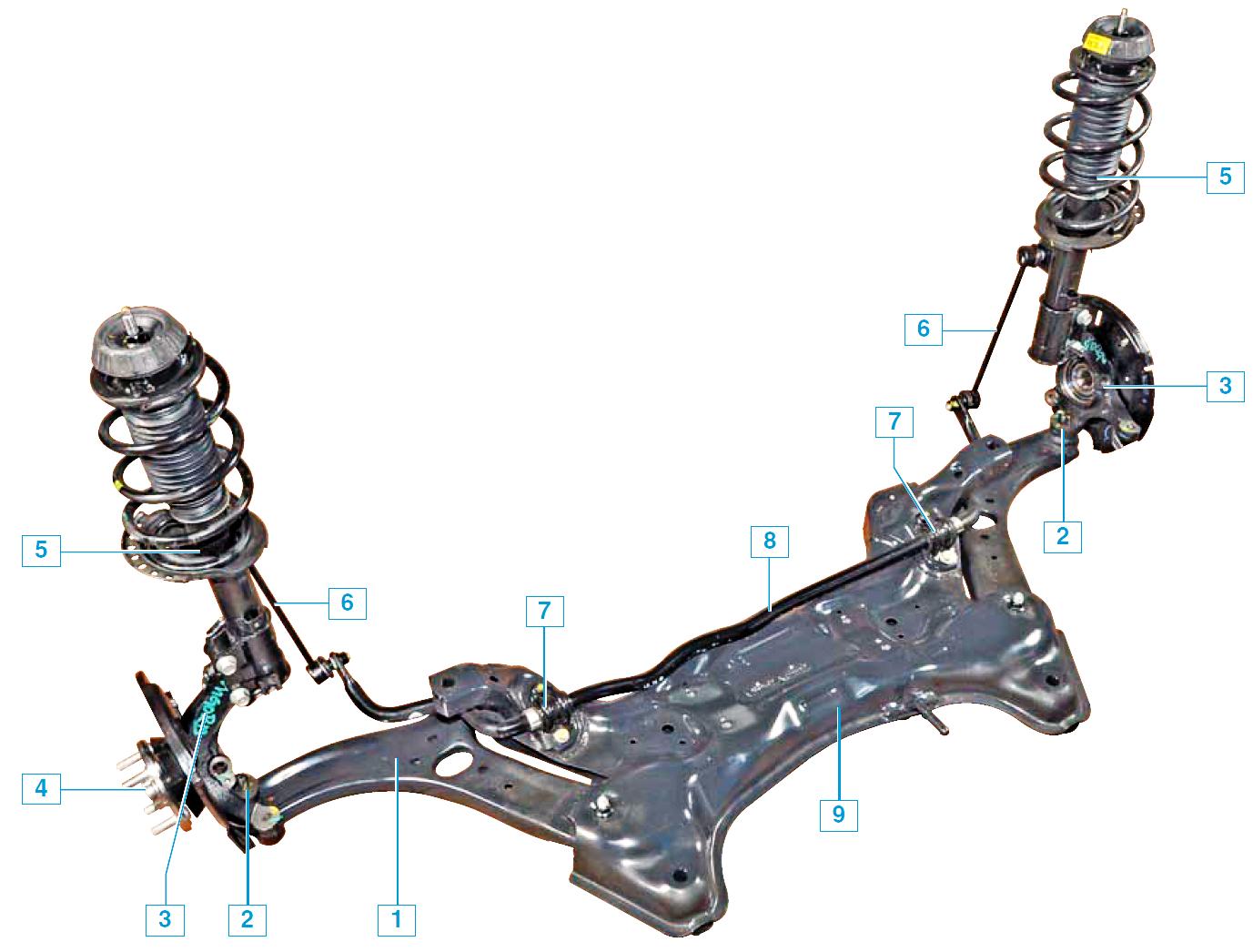

Передняя подвеска на автомобиле Hyundai Solaris

Передняя подвеска автомобиля:

1 – рычаг;

2 – шаровая опора;

– поворотный кулак;

4 – ступица;

– амортизаторная стойка;

– стойка стабилизатора поперечной устойчивости;

7 – кронштейн крепления штанги стабилизатора к подрамнику;

– штанга стабилизатора поперечной устойчивости;

9 – подрамник.

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки  с подрамником подвески.

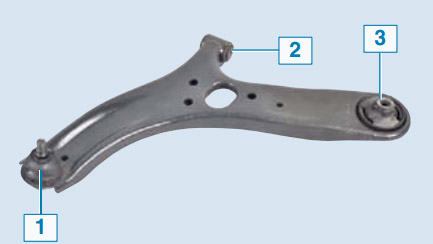

Рычаг передней подвески на автомобиле Hyundai Solaris

Рычаг передней подвески:

1 – шаровая опора;

2 – сайлент-блок переднего крепления к подрамнику;

3 – сайлент-блок заднего крепления к подрамнику.

Корпус шаровой опоры запрессован в рычаг передней подвески и застопорен, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения с гайкой.

Примечание:

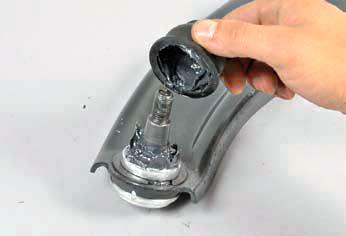

Шаровая опора.

Шаровая опора на автомобиле Hyundai Solaris

В поворотный кулак запрессован и застопорен двухрядный радиально упорный шариковый подшипник закрытого типа. Во внутренние обоймы подшипника с натягом установлена ступица колеса. Подшипник затянут гайкой на резьбе хвостовика корпуса, наружного шарнира привода колеса и в процессе эксплуатации не регулируется.

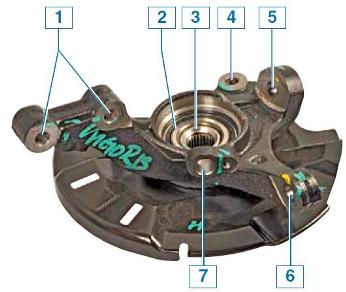

Поворотный кулак в сборе с подшипником и ступицей на автомобиле Hyundai Solaris

Поворотный кулак в сборе с подшипником и ступицей:

1 – отверстия крепления к кронштейну амортизаторной стойки;

2 – подшипник ступицы;

3 – ступица;

4 – проушина крепления направляющей тормозных колодок;

5 – отверстие крепления пальца шаровой опоры;

6 – проушина крепления наконечника рулевой тяги;

7 – отверстие, крепления датчика скорости вращения колеса.

Штанга стабилизатора поперечной устойчивости в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

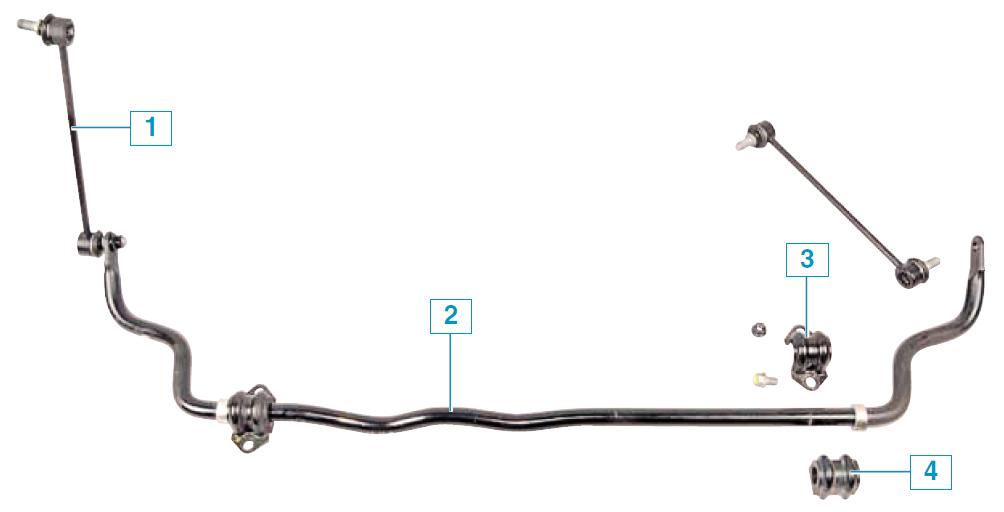

Стабилизатор поперечной устойчивости на автомобиле Hyundai Solaris

Стабилизатор поперечной устойчивости:

1 – стойка;

2 – штанга;

3 – кронштейн;

4 – подушка.

Схождение колёс ― угол между плоскостью вращения колеса и продольной осью автомобиля.

Схождение колёс способствует правильному положению управляемых колёс при различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колёс от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колёс.

Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

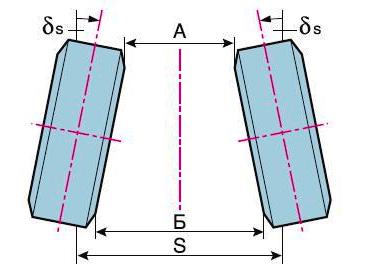

Схема схождения колес на автомобиле Hyundai Solaris

Б – А – схождение передних колёс;

А и Б – расстояние (мм) между закраинами ободьев колёс спереди и сзади;

δs – угол схождения передних колёс;

S – колея.

Угол продольного наклона оси поворота ― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колёс в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

Угол продольного наклона оси поворота на автомобиле Hyundai Solaris

T – угол продольного наклона оси поворота колеса.

Развал колёс ― угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы, возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.

Регулируется только угол схождения колёс. Угол развала колёс и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат.

Контроль и регулировку углов установки колёс рекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку. Топливный бак, бачок омывателя ветрового стекла и т. д.
должны быть полными, запасное колесо находиться на штатном месте. В салоне и багажнике не должно находиться посторонних предметов. Давление в шинах должно быть доведено до нормы.

Схема развала колёс на автомобиле Hyundai Solaris

— угол развала колёс.
