Снятие и установка амортизаторной стойки передней подвески Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ накидной изогнутый 17 мм
  • Гаечный ключ торцевой Г-образный 17мм
  • Гаечный ключ рожковый 17 мм
  • Упоры под колеса «башмаки»
  • Домкрат винтовой

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

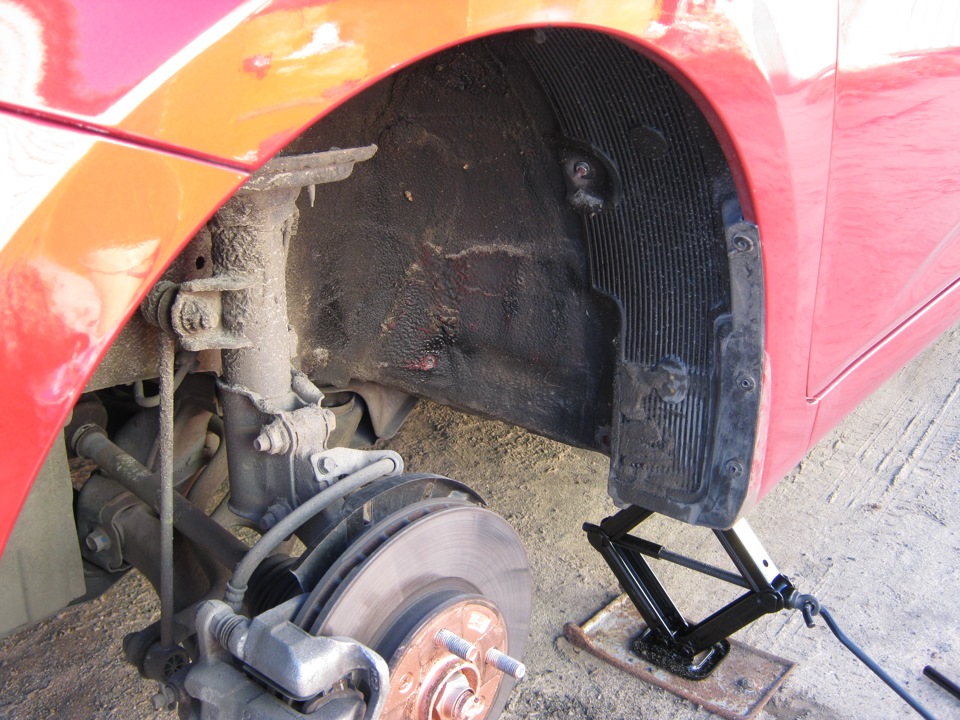

2. Ослабьте затяжку гаек крепления колеса, приподнимите переднюю, часть автомобиля, установите ее на надежные опоры, отверните гайки крепления колеса и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

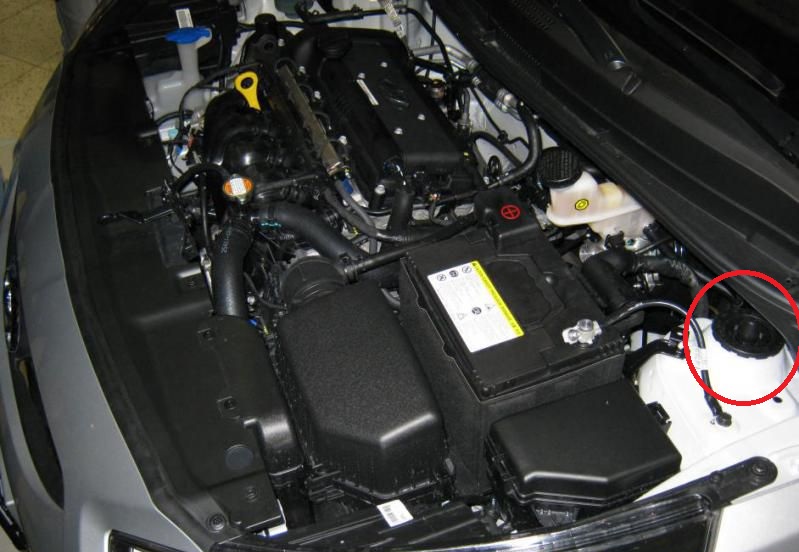

3. Снимите заглушку гайки верхнего крепления амортизаторной стойки.

Снимите заглушку гайки верхнего крепления амортизаторной стойки на автомобиле Hyundai Solaris

4. Удерживая одним ключом шток от проворачивания, вторым ключом ослабьте затяжку гайки верхнего крепления амортизаторной стойки.

Ослабьте затяжку гайки верхнего крепления амортизаторной стойки на автомобиле Hyundai Solaris

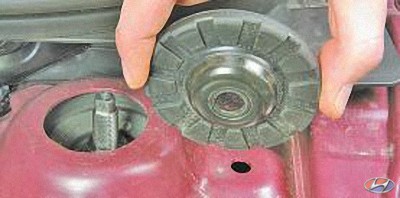

5. Окончательно отверните гайку верхнего крепления амортизаторной стойки и снимите упорную шайбу.

Отверните гайку верхнего крепления амортизаторной стойки на автомобиле Hyundai Solaris

Примечание:

При снятии правой амортизаторной стойки выверните болт, крепления кронштейна датчика частоты вращения переднего колеса и извлеките провод из держателя на стойке.

На автомобилях, оборудованных антиблокировочной системой тормозов, датчики частоты вращения колес расположены с обеих сторон автомобиля.

Выверните болт крепления кронштейна датчика частоты вращения колеса на автомобиле Hyundai Solaris

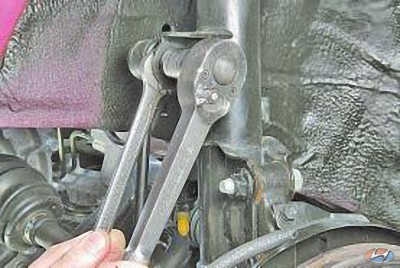

6. Придерживая палец от проворачивания, отверните гайку крепления верхнего шарнира стойки стабилизатора.

Отверните гайку крепления верхнего шарнира стойки стабилизатора на автомобиле Hyundai Solaris

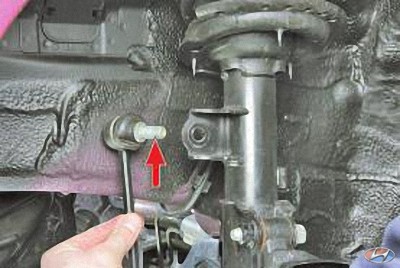

7. Отсоедините палец шарнира от кронштейна амортизаторной стойки.

Отсоедините палец шарнира от кронштейна амортизаторной стойки на автомобиле Hyundai Solaris

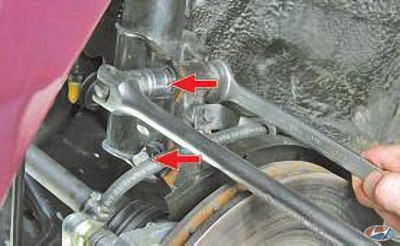

8. Удерживая головку болта от проворачивания, отверните гайку крепления амортизаторной стойки к поворотному кулаку, затем извлеките болт из отверстия. Аналогично отверните вторую гайку и извлеките болт крепления амортизаторной стойки к поворотному кулаку.

Отверните гайку крепления амортизаторной стойки к поворотному кулаку на автомобиле Hyundai Solaris

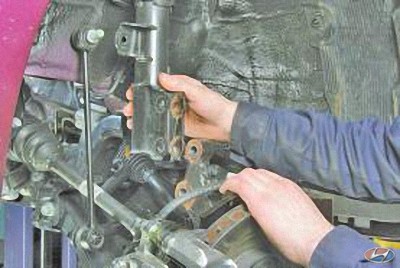

9. Удерживая стойку от падения, отведите поворотный кулак от амортизаторной стойки.

Отведите поворотный кулак от амортизаторной стойки на автомобиле Hyundai Solaris

10. Снимите амортизаторную стойку с автомобиля.

Снимите амортизаторную стойку с автомобиля Hyundai Solaris

Примечание:

Аналогично снимите вторую амортизаторную стойку.

11. Установите стойку в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ:

После установки амортизаторной стойки передней подвески и ее деталей проверьте и при необходимости отрегулируйте углы установки колес. Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
