Замена балки задней подвески Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 19 мм
• Гаечный ключ торцевой Г-образный 10 мм
• Упоры под колеса «башмаки»
• Опорные стойки
• Домкрат телескопический

Детали и расходники:

• Защитный колпачок клапана для выпуска воздуха
• Балка задней подвески

Примечание:

Операцию удобнее выполнять, установив автомобиль на смотровую канаву или эстакаду.​

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Ослабьте затяжку гаек крепления заднего колеса со стороны предполагаемой замены на стоящем на земле автомобиле.

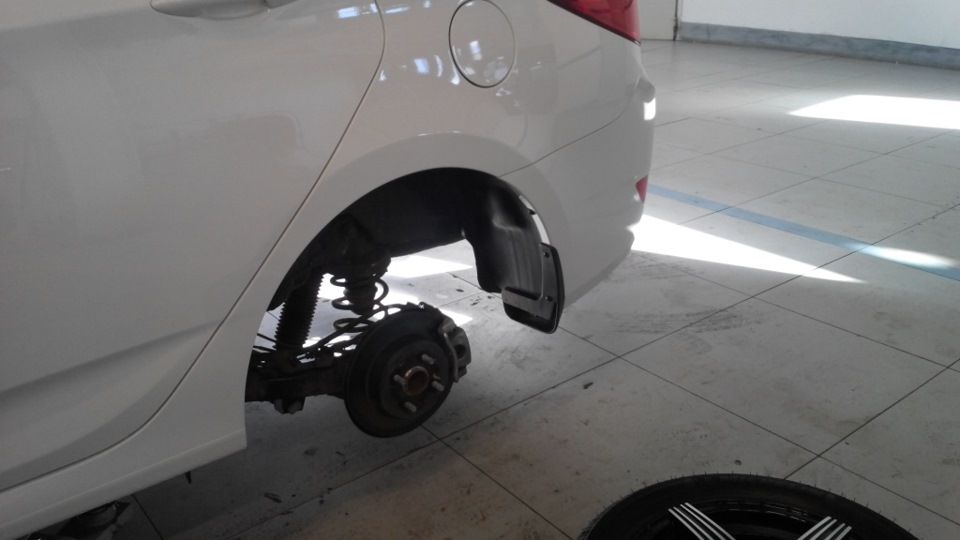

3. Приподнимите заднюю часть автомобиля, установите ее на надежные опоры и снимите колесо.

4. Ключом «на 19» отверните гайку нижнего крепления амортизатора, и отсоедините амортизатор от кронштейна нижнего крепления, как описано здесь.

5. Снимите пружину задней подвески, как описано здесь.

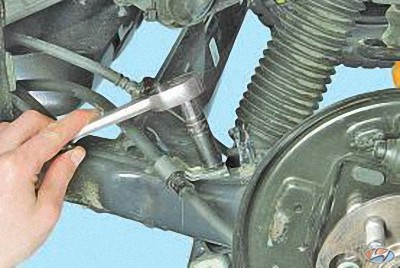

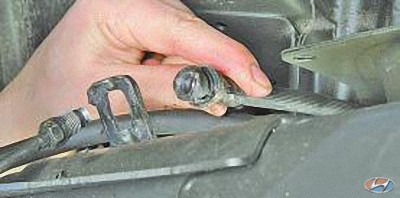

6. Отверните гайку и отсоедините кронштейн крепления троса привода стояночного тормоза от балки задней подвески.

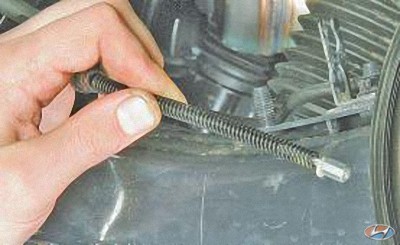

7. Извлеките трос привода стояночного тормоза из отверстия тормозного щита.

Примечание:

На автомобилях с дисковым тормозным механизмом задних колес отсоедините трос привода стояночного тормоза от рычага.

На автомобилях, оборудованных антиблокировочной системой тормозов, снимите датчики частоты вращения задних колес.

8. Отсоедините трубопроводы от наконечников тормозных шлангов, как описано здесь.

Примечание:

Для предотвращения вытекания жидкости из тормозного шланга и трубопровода сразу же заглушите отверстия любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

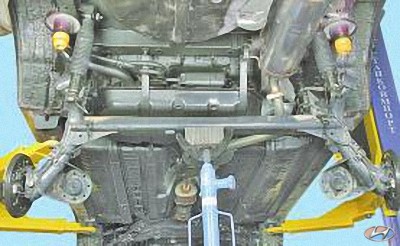

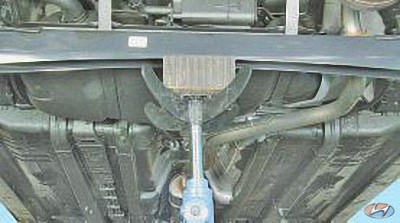

9. Установите опору под балку задней подвески, удобнее использовать домкрат.

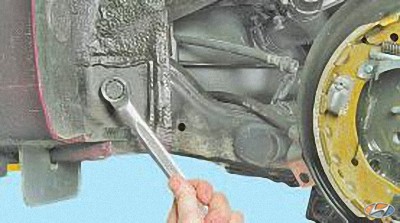

10. Выверните болт крепления балки задней подвески к кузову.

11. Снимите балку задней подвески с автомобиля.

Примечание:

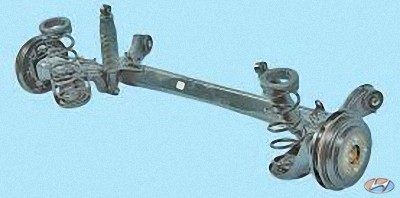

Так выглядит балка задней подвески автомобиля.

12. Установите балку задней подвески в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
