Замена тросов управления механической коробкой передач Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Плоскогубцы
  • Отвертка плоская средняя

Детали и расходники:

  • Тросы управления механической коробкой передач

1. Снимите аккумуляторную батарею, как описано здесь.

Снимите аккумуляторную батарею на автомобиле Hyundai Solaris

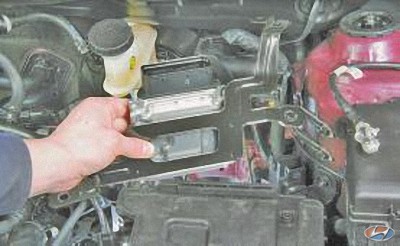

2. Снимите блок управления двигателем в сборе с кронштейном, как описано здесь.

Снимите блок управления двигателем в сборе с кронштейном на автомобиле Hyundai Solaris

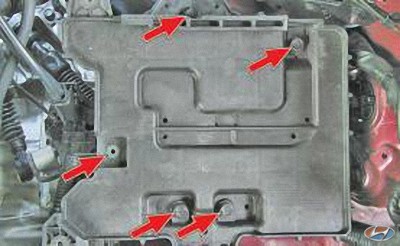

3. Выверните пять болтов крепления полки аккумуляторной батареи и снимите полку.

Выверните пять болтов крепления полки аккумуляторной батареи на автомобиле Hyundai Solaris

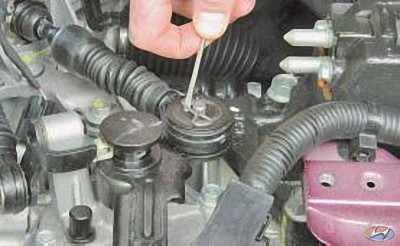

4. Подденьте отверткой шплинт крепления наконечника троса.

Подденьте отверткой шплинт крепления наконечника троса на автомобиле Hyundai Solaris

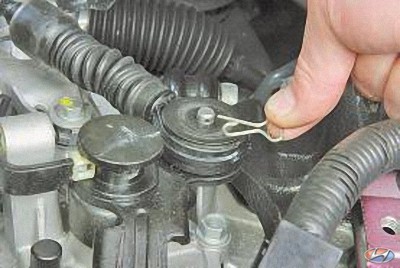

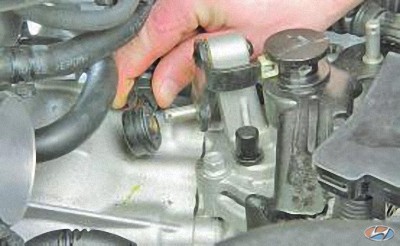

5. Извлеките шплинт крепления наконечника троса из отверстия оси рычага переключения передач.

Извлеките шплинт крепления наконечника троса из отверстия оси рычага переключения передач на автомобиле Hyundai Solaris

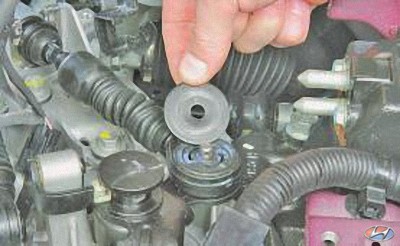

6. Снимите шайбу с оси рычага переключения передач.

Снимите шайбу с оси рычага переключения передач на автомобиле Hyundai Solaris

7. Снимите наконечник троса с оси рычага переключения передач.

Снимите наконечник троса с оси рычага переключения передач на автомобиле Hyundai Solaris

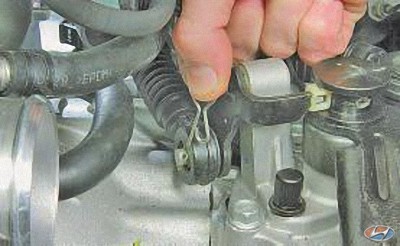

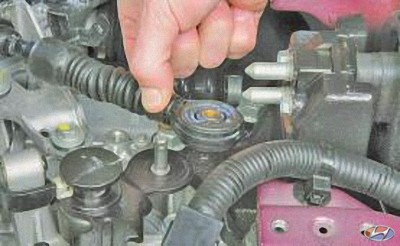

8. Извлеките шплинт крепления наконечника троса из отверстия оси рычага выбора передач.

Извлеките шплинт крепления наконечника троса из отверстия оси рычага выбора передач на автомобиле Hyundai Solaris

9. Снимите наконечник троса с оси рычага выбора передач.

Снимите наконечник троса с оси рычага выбора передач на автомобиле Hyundai Solaris

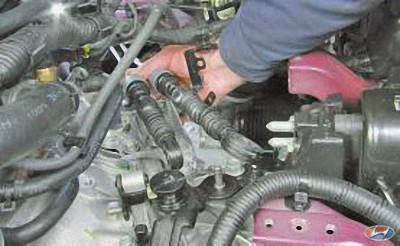

10. Извлеките наконечники оболочек тросов из гнезд кронштейна на коробке передач.

Извлеките наконечники оболочек тросов из гнезд кронштейна на коробке передач на автомобиле Hyundai Solaris

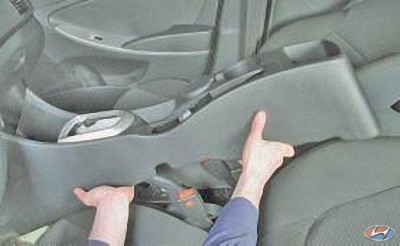

11. Снимите облицовку тоннеля пола, как описано здесь.

Снимите облицовку тоннеля пола на автомобиле Hyundai Solaris

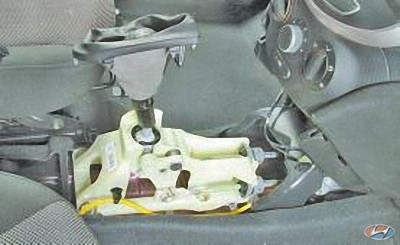

12. Приподнимите декоративный чехол рычага управления коробкой передач.

Приподнимите декоративный чехол рычага управления коробкой передач на автомобиле Hyundai Solaris

Примечание:

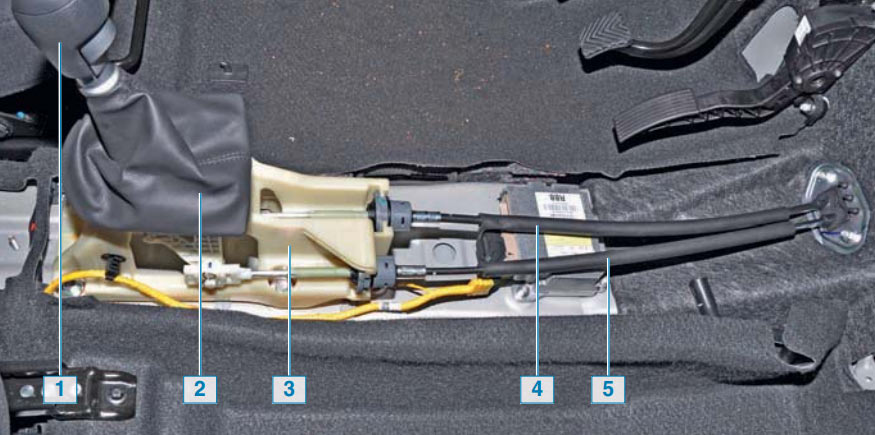

Механизм управления коробкой передач на автомобиле Hyundai Solaris

Элементы механизма управления коробкой передач:

– рычаг переключения передач;

2 – декоративный чехол;

3 – основание механизма управления коробки передач;

4 – трос включения передач;

5 – трос выбора передач.

13. Подденьте отверткой шплинт.

Подденьте отверткой шплинт на автомобиле Hyundai Solaris

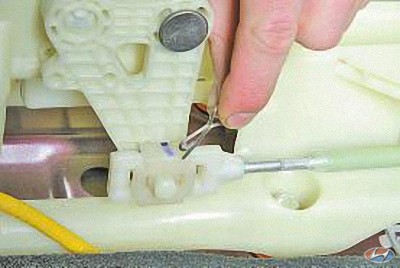

14. Извлеките шплинт из отверстия пальца рычага переключения передач с правой стороны.

Извлеките шплинт из отверстия пальца рычага переключения передач с правой стороны на автомобиле Hyundai Solaris

15. Снимите с пальца рычага наконечник троса переключения передач.

Снимите с пальца рычага наконечник троса переключения передач на автомобиле Hyundai Solaris

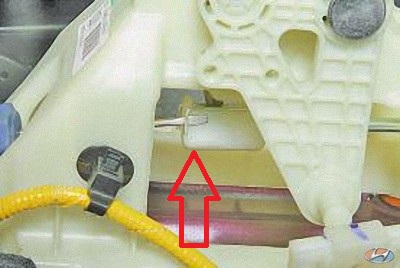

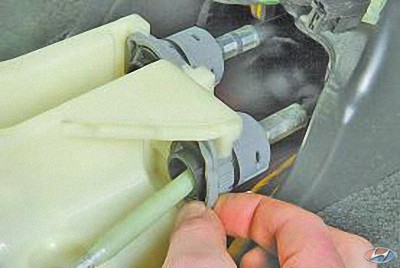

16. Отожмите пальцем пластмассовый фиксатор оболочки троса переключения передач.

Отожмите пальцем пластмассовый фиксатор на автомобиле Hyundai Solaris

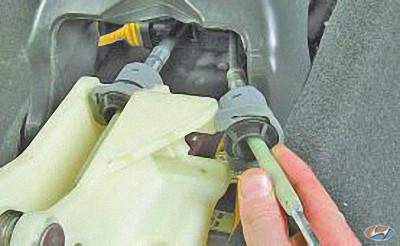

17. Извлеките наконечник оболочки троса переключения передач из паза в корпусе кулисы рычага управления.

Извлеките наконечник оболочки троса переключения передач из паза в корпусе кулисы рычага управления на автомобиле Hyundai Solaris

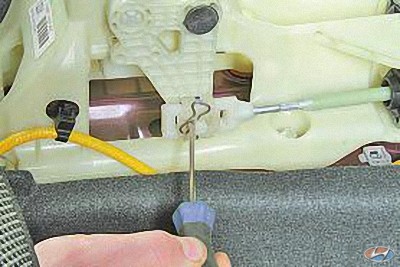

18. Отожмите отверткой концы пружинного фиксатора.

Отожмите отверткой концы пружинного фиксатора на автомобиле Hyundai Solaris

19. Отсоедините наконечник троса от шарнира рычага выбора передач.

Отсоедините наконечник троса от шарнира рычага выбора передач на автомобиле Hyundai Solaris

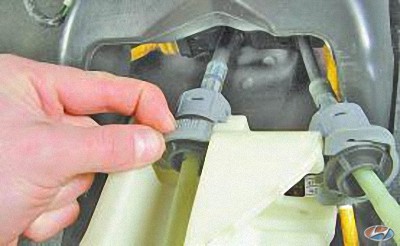

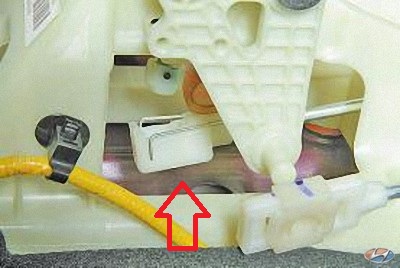

20. Отожмите пальцем пластмассовый фиксатор.

Отожмите пальцем пластмассовый фиксатор на автомобиле Hyundai Solaris

21. Извлеките из паза в корпусе кулисы наконечник оболочки троса выбора передач.

Извлеките из паза в корпусе кулисы наконечник оболочки троса выбора передач на автомобиле Hyundai Solaris

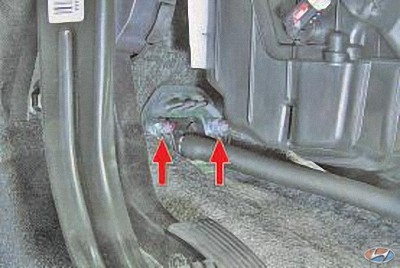

22. В салоне автомобиля под панелью приборов выверните два болта крепления кронштейна тросов к щиту передка автомобиля.

Выверните два болта крепления кронштейна тросов к щиту передка автомобиля Hyundai Solaris

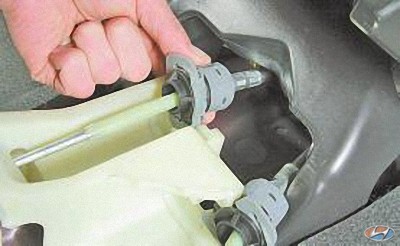

23. Извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в щите передка.

Извлеките тросы, поочередно вынимая их наконечники через отверстие в щите передка на автомобиле Hyundai Solaris

Примечание:

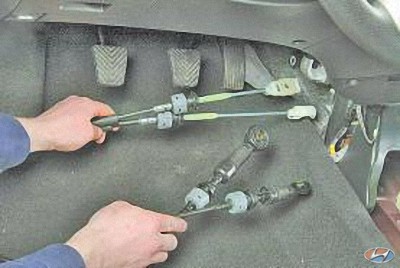

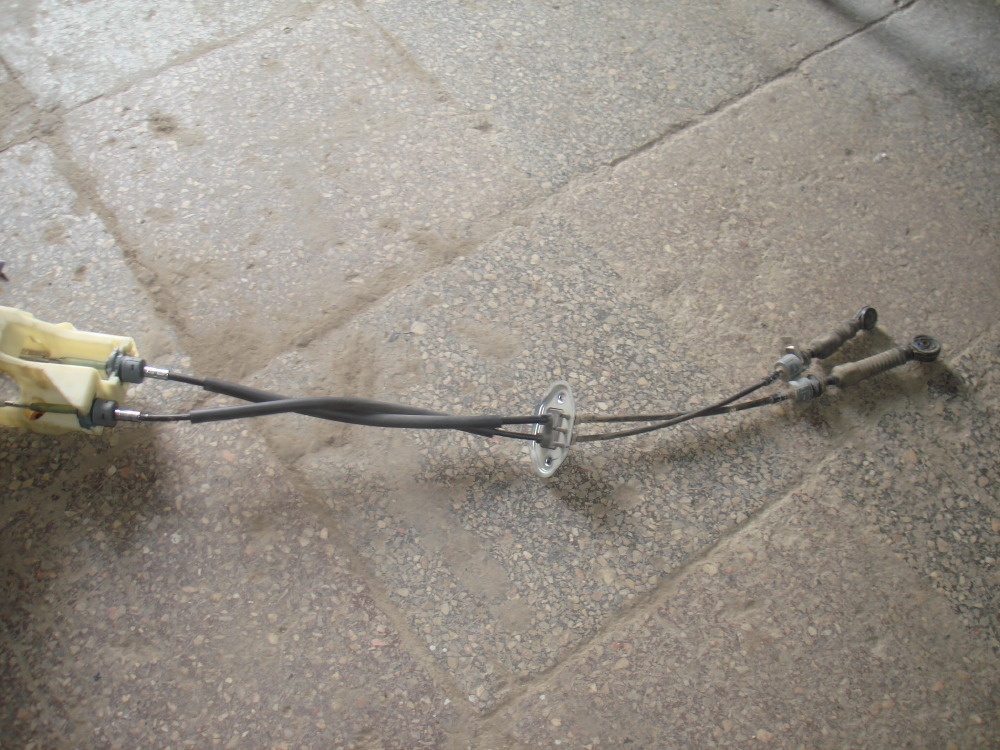

Так выглядят снятые тросы управления механической коробкой передач на автомобиле Hyundai Solaris

Снятые тросы управления механической коробкой передач.

24. Установите тросы управления механической коробкой передач и все снятые детали в порядке, обратном снятию.
