Снятие и установка поворотного кулака Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 19 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Отвертка крестовая большая
  • Молоток большой
  • Упоры под колеса «башмаки»
  • Опорные стойки
  • Бородок

Детали и расходники:

  • Проволока

Примечание:

Работу по снятию поворотного кулака удобнее выполнять на подъемнике.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установите противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

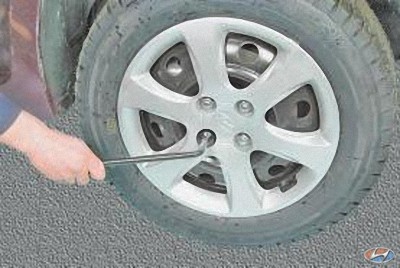

2. Отверните гайки крепления колеса и снимите декоративный колпак.

Отверните гайки крепления колеса и снимите декоративный колпак на автомобиле Hyundai Solaris

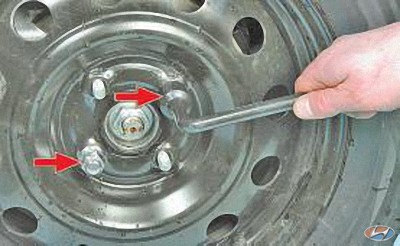

3. Затяните две гайки для фиксации колеса.

Затяните две гайки для фиксации колеса на автомобиле Hyundai Solaris

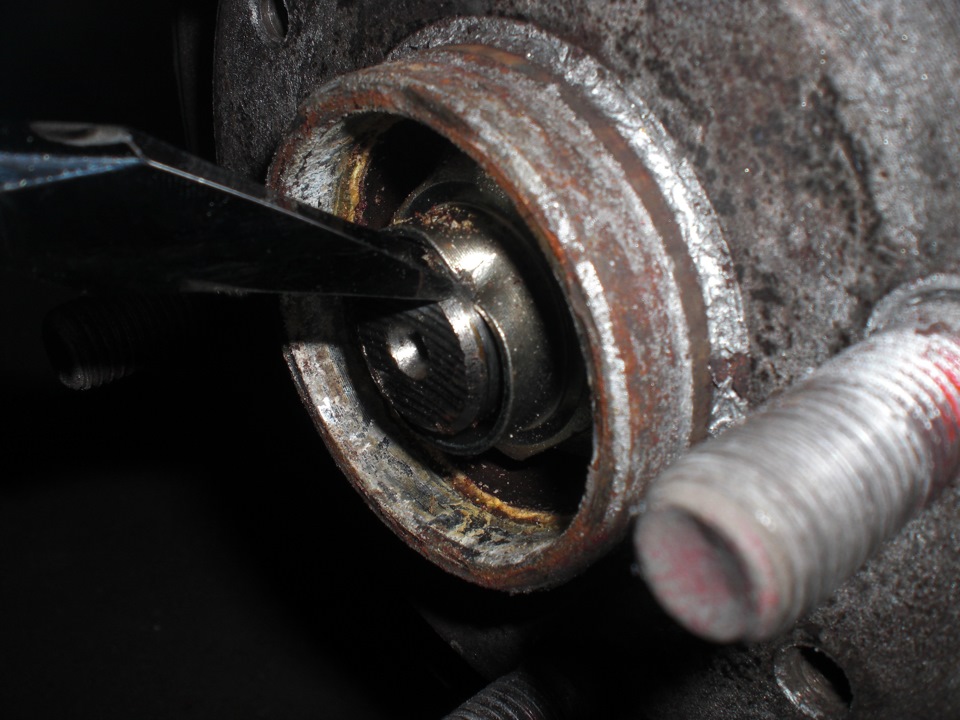

4. Раскерните бородком гайку ступицы.

Расконтрите бородком гайку ступицы на автомобиле Hyundai Solaris

Примечание:

Ступичная гайка закернена, что бы не открутилась. Что бы раскернить используем бородок​

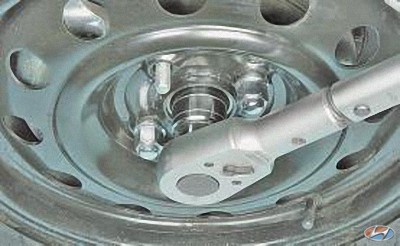

5. Ослабьте затяжку гайки ступицы и гаек крепления колеса на стоящем на земле автомобиле.

Ослабьте затяжку гайки ступицы и гаек крепления колеса на стоящем на земле автомобиле Hyundai Solaris

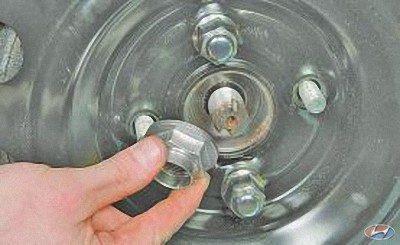

6. Приподнимите переднюю, часть автомобиля, установите ее на надежные опоры и окончательно отверните гайку ступицы.

Отверните гайку ступицы на автомобиле Hyundai Solaris

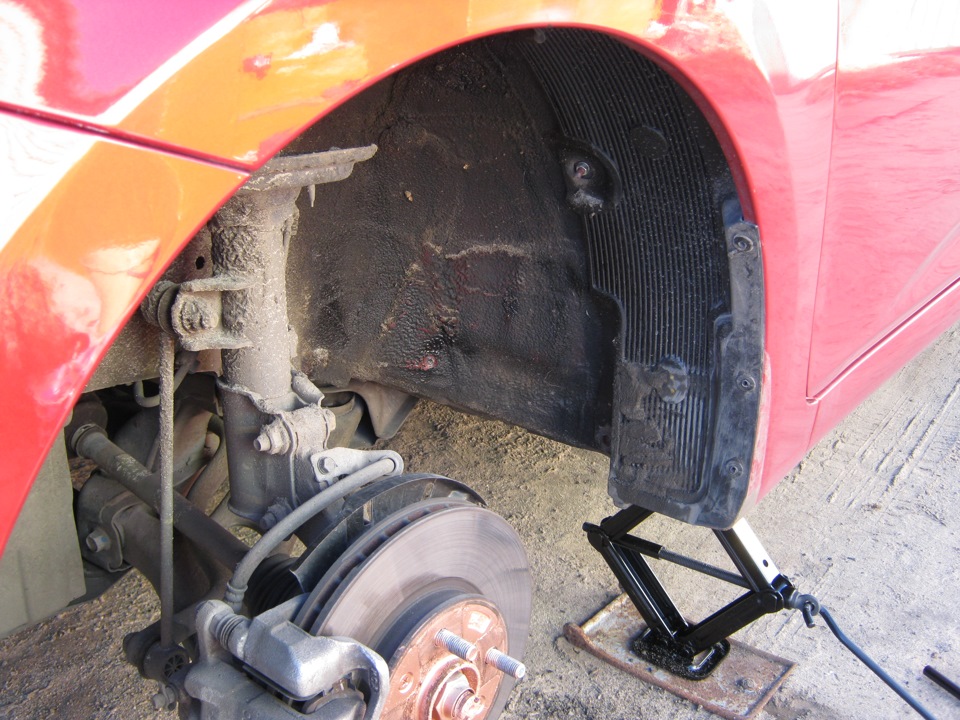

7. Отверните гайки крепления колеса, и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.​

8. Отсоедините наконечник рулевой тяги от рычага поворотного кулака.

Отсоедините наконечник рулевой тяги от рычага поворотного кулака на автомобиле Hyundai Solaris

Примечание:

При снятии поворотного кулака правого колеса снимите с него датчик частоты вращения.

На автомобилях, оборудованных антиблокировочной системой тормозов, датчики частоты вращения колес расположены с обеих сторон автомобиля.

Снимите  датчик частоты вращения на автомобиле Hyundai Solaris

9. Выверните болт крепления держателя тормозного шланга к поворотному кулаку, и отведите тормозной шланг в сторону.

Выверните болт крепления держателя тормозного шланга к поворотному кулаку на автомобиле Hyundai Solaris

10. Отсоедините рычаг передней подвески от поворотного кулака, как описано здесь.

Отсоедините рычаг передней подвески от поворотного кулака на автомобиле Hyundai Solaris

11. Выверните болты крепления тормозного суппорта.

Выверните болты крепления тормозного суппорта на автомобиле Hyundai Solaris

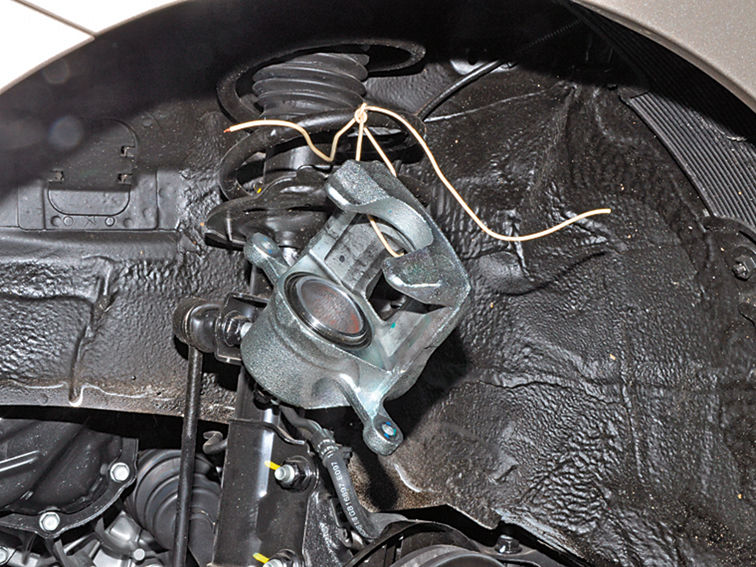

12. Снимите суппорт и закрепите его проволокой на витках пружины, не отсоединяя от него тормозной шланг и не допуская натяжения или перегибов шланга.

Снимите суппорт и закрепите его проволокой на витках пружины на автомобиле Hyundai Solaris

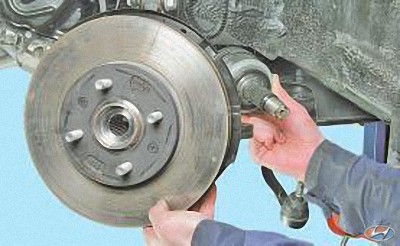

13. Выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса, отведя телескопическую стойку в сторону, и подвесьте вал привода на проволоке.

Выведите хвостовик наружного шарнира равных угловых скоростей из ступицы переднего колеса на автомобиле Hyundai Solaris

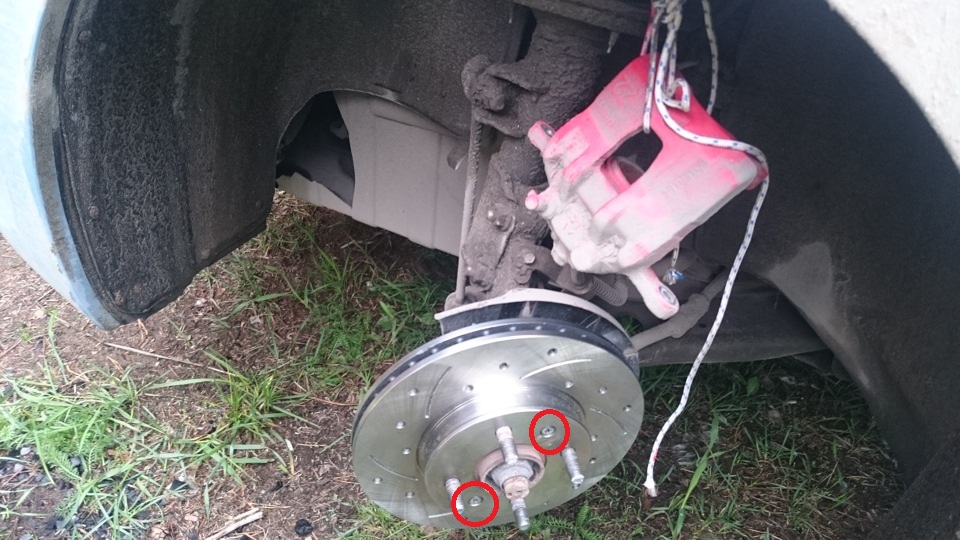

14. Отверните два болта и снимите тормозной диск, как описано здесь.

Отверните два болта и снимите тормозной диск на автомобиле Hyundai Solaris

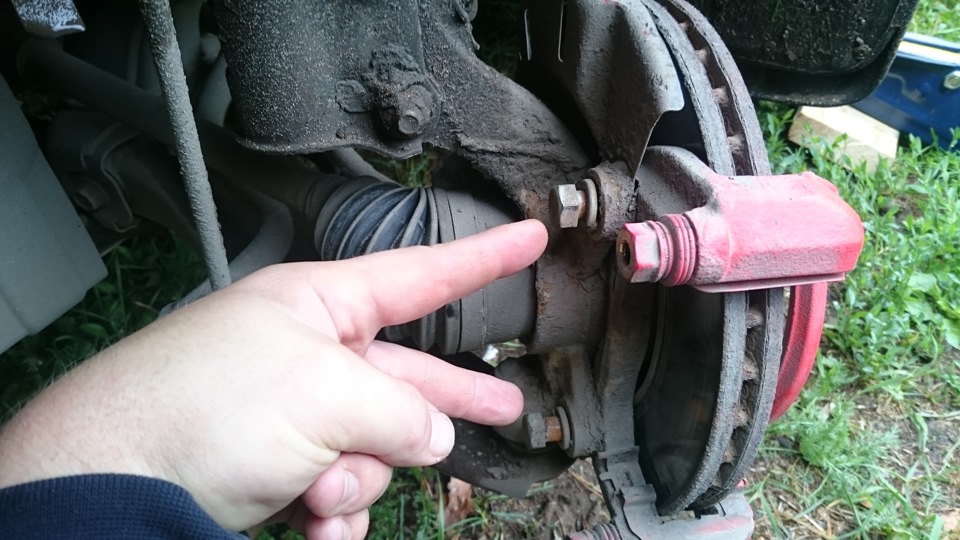

15. Удерживая болты от проворачивания, отверните гайки крепления амортизаторной стойки к поворотному кулаку, и извлеките болты.

Отверните гайки крепления амортизаторной стойки к поворотному кулаку на автомобиле Hyundai Solaris

Примечание:

На фото одного болта не видно.

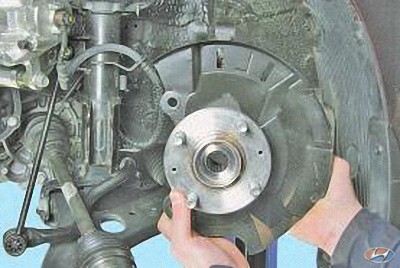

16. Снимите поворотный кулак в сборе со ступицей.

Снимите поворотный кулак в сборе со ступицей на автомобиле Hyundai Solaris

17. Выпрессуйте ступицу и подшипник ступицы из поворотного кулака, как описано здесь.

18. Установите поворотный кулак и все детали в порядке, обратном снятию.

19. При необходимости аналогично снимите поворотный кулак передней подвески с другой стороны.​

Примечание:

Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затягивайте резьбовые соединения подвески на автомобиле, стоящем на земле, моментом.

Несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозных механизмах, появившиеся после их снятия.

ПОЛЕЗНЫЕ СОВЕТЫ:

После снятия и установки поворотного кулака передней подвески проверьте, и при необходимости отрегулируйте углы установки колес. Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://hyundaisolaris.org/snyatie-i-ustanovka-povorotnogo-kulaka.html
