Снятие, дефектовка и установка коленчатого вала Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Динамометрический ключ
• Насадка на вороток 10мм
• Микрометр
• Молоток резиновый

Детали и расходники:

• Груша
• Бензин
• Моторное масло
• Деревянные заглушки
• Коленчатый вал
• Вкладыши коренных шеек коленчатого вала
• Вкладыши коренных подшипников коленчатого вала
• Упорные полукольца коленчатого вала
• Болты крепления крышек коренных подшипников коленчатого вала

Примечание:

Детали блока цилиндров двигателя и коленчатого вала:

1 – нижний вкладыш коренного подшипника коленчатого вала;

2 – коленчатый вал;

3 – верхний вкладыш коренного подшипника коленчатого вала;

4 – переднее упорное полукольцо коленчатого вала;

5 – блок цилиндров;

6 – заднее упорное полукольцо коленчатого вала;

7 – крышка коренного подшипника коленчатого вала;

8 – болт крепления крышек коренных подшипников коленчатого вала.

1. Выверните болты крепления крышек шатунов и отсоедините головки шатунов от шатунных шеек коленчатого вала, как описано здесь.

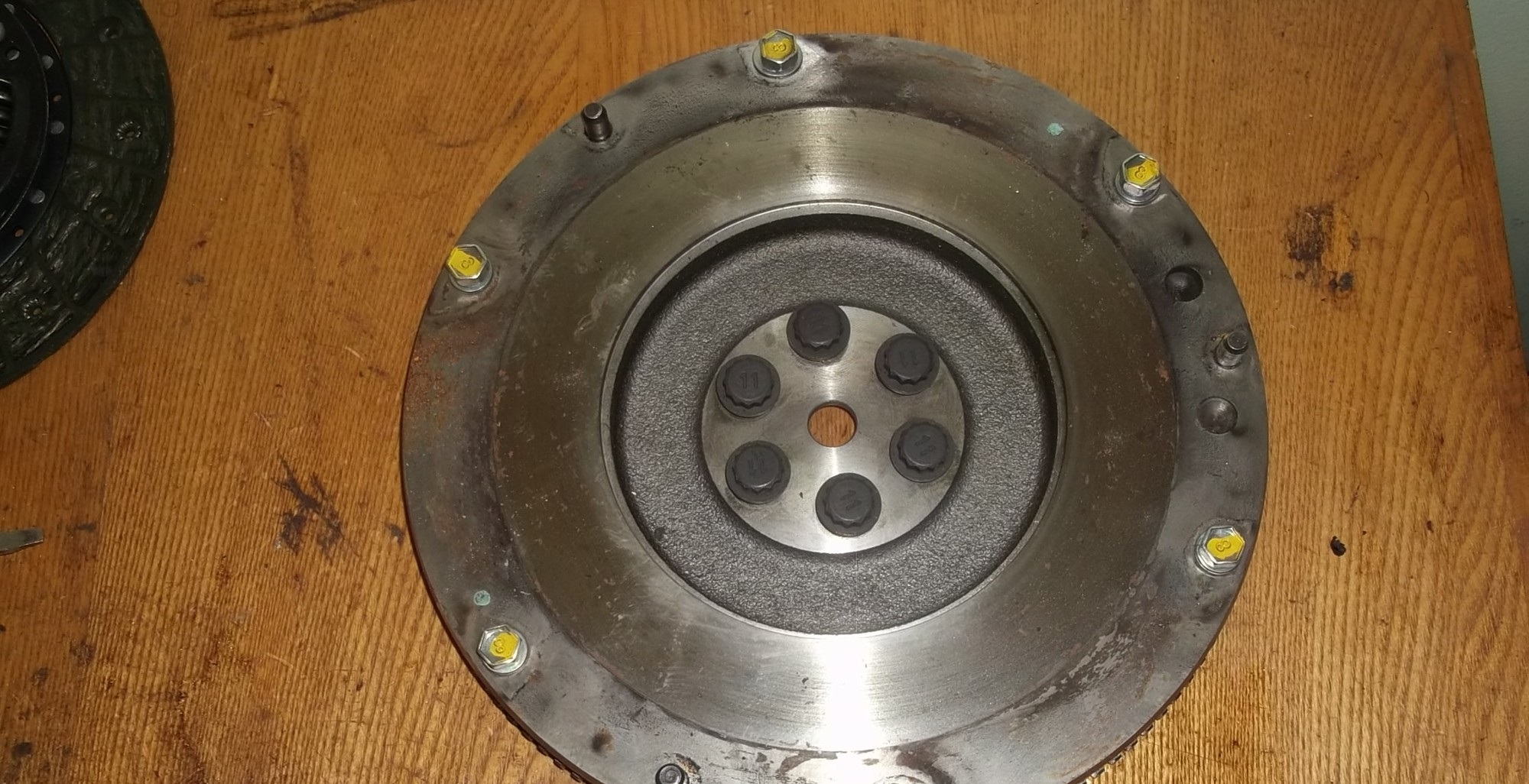

2. Снимите маховик, как описано здесь.

3. Выверните болты крепления крышек коренных подшипников коленчатого вала в порядке, как показано на фото.

4. Снимите крышки коренных подшипников, и снимите коленчатый вал.

5. Снимите упорные полукольца коленчатого вала.

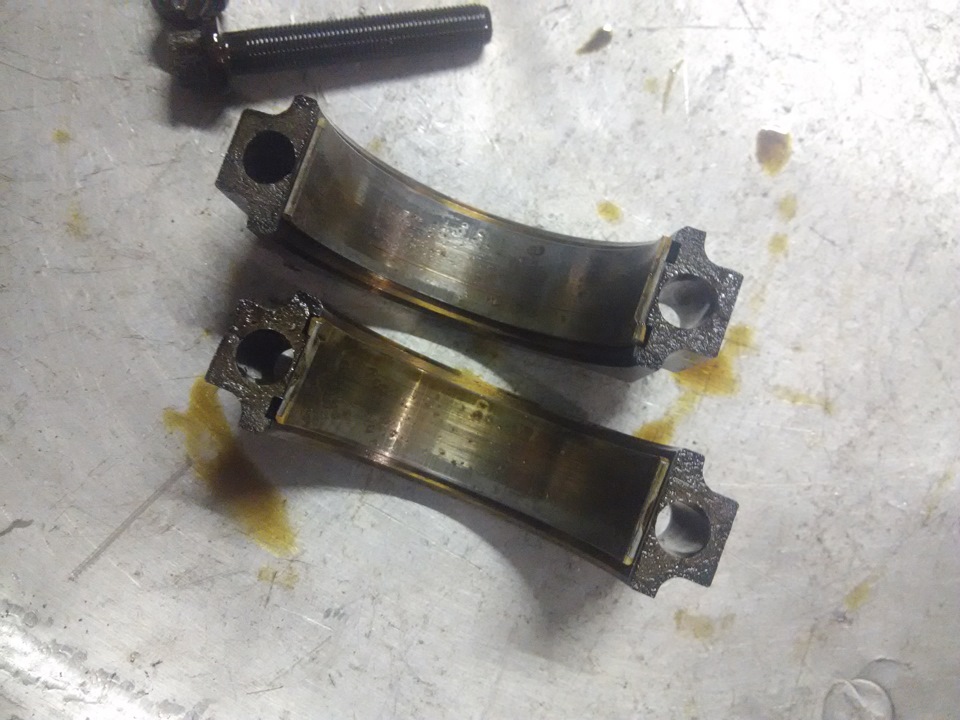

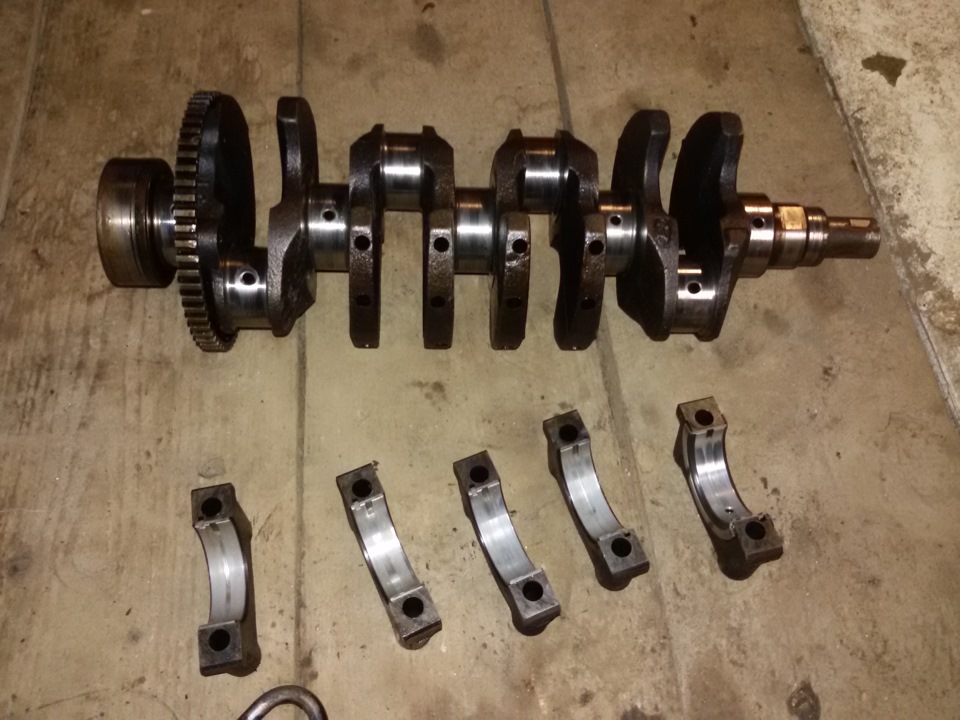

6. Снимите вкладыши с крышек и постелей коренных подшипников. Осмотрите вкладыши. Если на рабочей поверхности вкладышей появились риски, задиры, отслоения антифрикционного слоя, замените вкладыши новыми.

ПРЕДУПРЕЖДЕНИЕ:

Запрещается проводить какие-либо подгоночные операции на вкладышах.

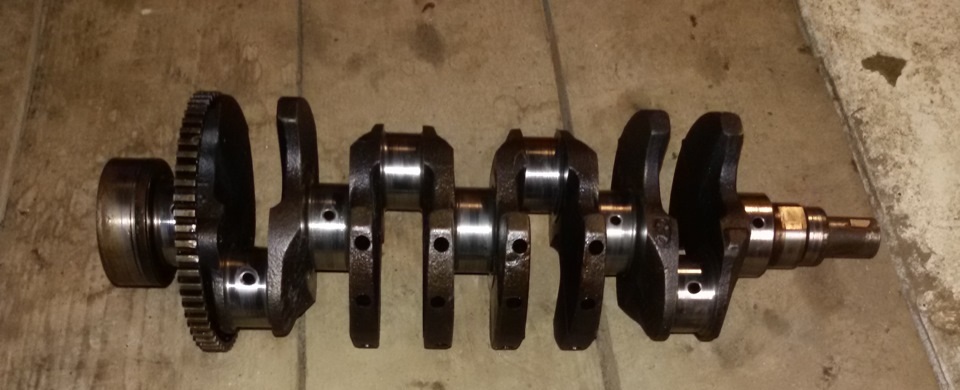

7. Осмотрите коленчатый вал. Трещины не допускаются. На поверхностях, сопрягаемых с рабочими кромками сальников, не должно быть царапин, забоин, рисок. При обнаружении их замените вал.

8. Измерьте микрометром наружный диаметр Dн коренных шеек. Фактический зазор между вкладышами коренных подшипников и коренными шейками коленчатого вала определяют по методике, изложенной для шатунных вкладышей, как описано здесь.

Примечание:

Номинальный расчетный зазор составляет 0,018–0,045 мм, предельно допустимый зазор – 0,1 мм. Если фактический расчетный зазор меньше предельно допустимого значения, можно снова использовать вкладыши, которые были установлены. Если зазор больше предельно допустимого, замените вкладыши на этих шейках новыми, подобрав их по классу номинального диаметра коренных шеек коленчатого вала.

Коренные шейки коленчатого вала по номинальному диаметру разбиты на три класса:

• класс 1 (Dн = 47,960–47,954 мм);
• класс 2 (Dн = 47,954–47,948 мм);
• класс 3 (Dн = 47,948–47,942 мм).

Торцовые поверхности вкладышей коренных подшипников классов 1 и 3 промаркированы разным цветом: вкладыши класса 1 – черной краской, класса 3 – зеленой. Вкладыши класса 2 не маркируются.

9. Проверьте параллельность упорных буртиков средней коренной шейки коленчатого вала: если они не параллельны, вал погнут и его надо заменить.

10. Промойте каналы коленчатого вала, для чего залейте в радиальные каналы бензин, предварительно заглушив их с одной стороны деревянными пробками.

Примечание:

Выдержите не менее 20 мин и промойте каналы бензином, впрыскивая его резиновой грушей или медицинским шприцем. Деревянные заглушки удалите после промывки соединительных каналов. При необходимости повторяйте промывку до начала вытекания чистого бензина.

ПРЕДУПРЕЖДЕНИЕ:

Промывку каналов коленчатого вала проводите в хорошо проветриваемом помещении, с использованием защитных средств.​

11. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.

Примечание:

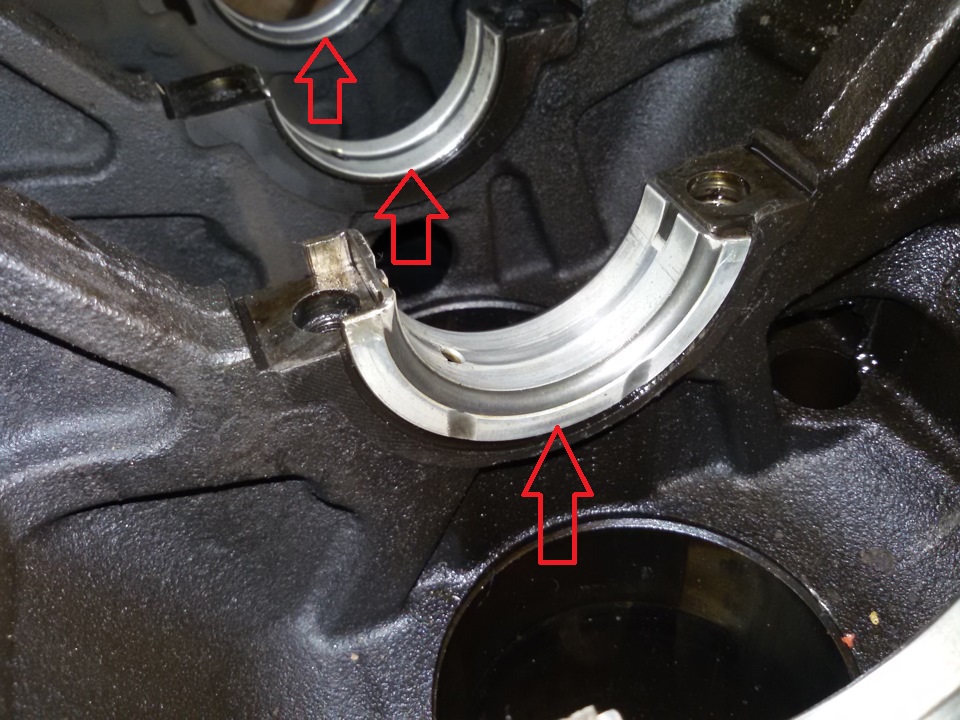

Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой в постели.​

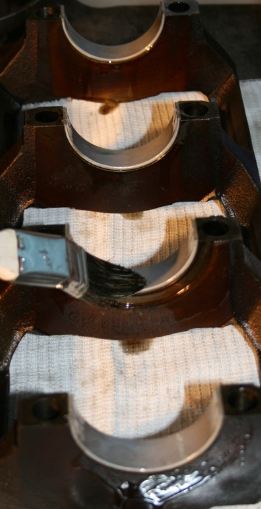

12. Смажьте вкладыши моторным маслом.

13. Установите упорные полукольца средней опоры коленчатого вала.

Примечание:

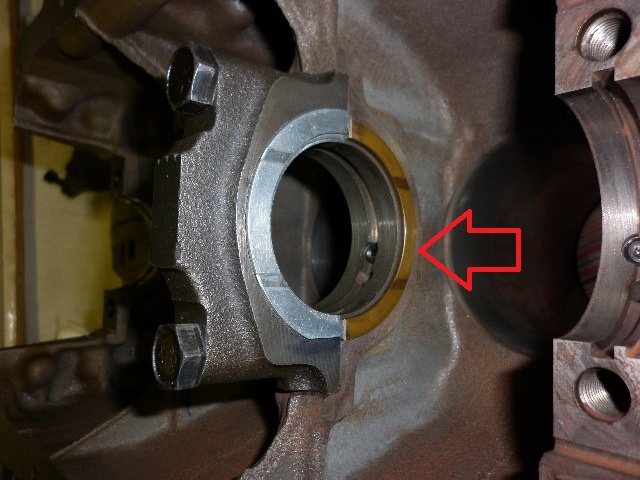

Переднее упорное полукольцо 4 устанавливают канавками в сторону передней части двигателя.​

14. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках, и смажьте их моторным маслом.

15. Установите коленчатый вал в блок цилиндров, и установите крышки коренных подшипников согласно порядковым номерам.

ПРЕДУПРЕЖДЕНИЕ:

Для установки крышек подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как в этом случае будут повреждены посадочные поверхности крышек и блока цилиндров.

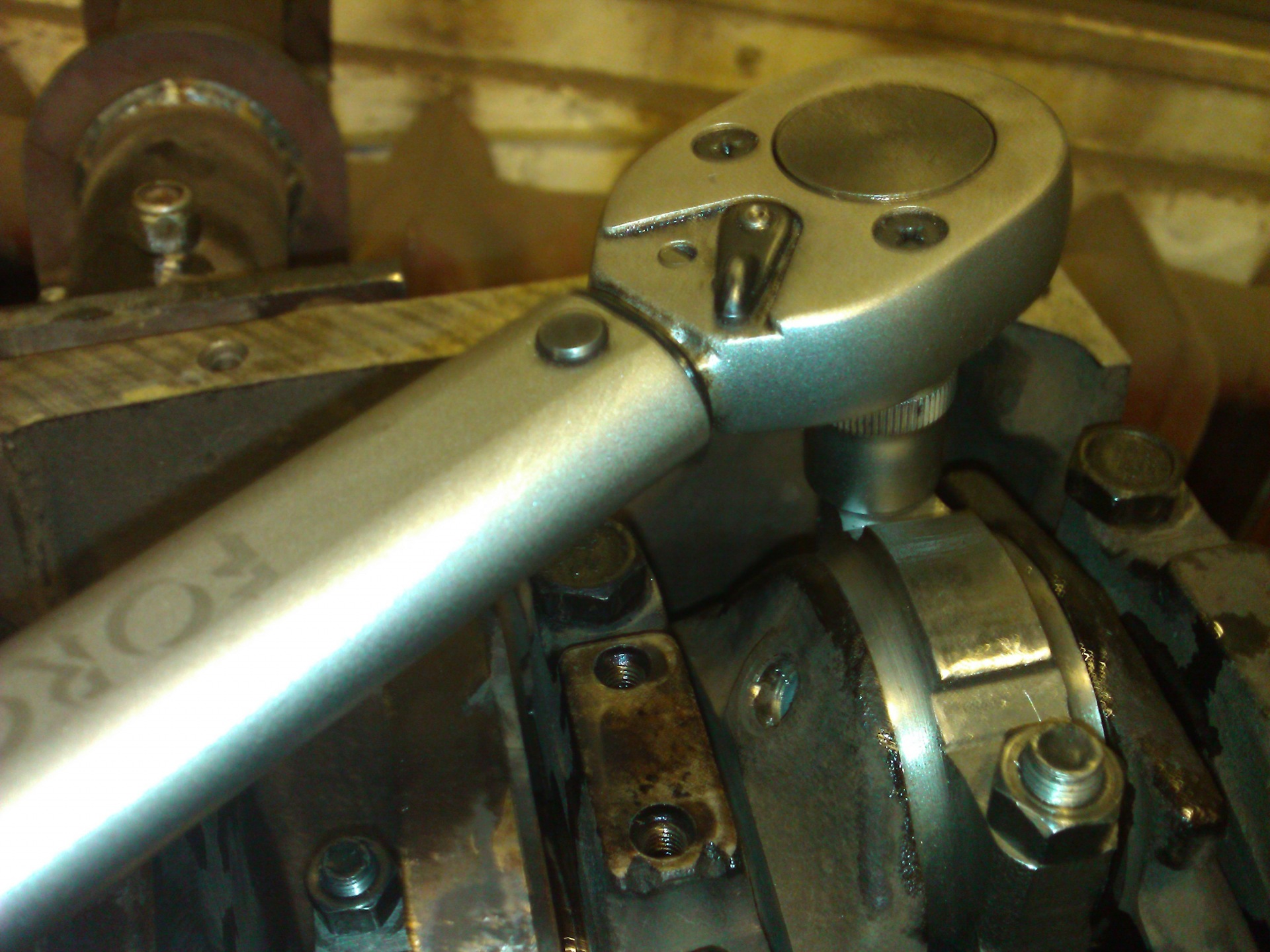

16. Установите болты крышек, затяните болты моментом 17,7–21,6 Н·м в порядке, как показано на фото.

Примечание:

Перед установкой болтов крепления крышек коренных подшипников коленчатого вала измерьте их длину от нижней части головки до торца. Если длина болта больше 75,3 мм, замените болт новым.​

17. Доверните болты крепления крышек коренных подшипников на угол 88–92° в том же порядке.

18. Установите снятые детали в порядке, обратном снятию.
