Разборка генератора Hyundai Solaris

Инструменты:

Вороток под торцевую насадку 3/4"
Насадка на вороток 7 мм
Насадка на вороток 8 мм
Гаечный ключ накидной изогнутый 24 мм
Ключ с наконечником Torx (звездочка) Т20
Ключ с наконечником Torx (звездочка) Т50
Молоток большой
Головка подходящего размера для подшипников
Съемник подшипников генератора

Детали и расходники:

Передний подшипник генератора
Задний подшипник генератора
Регулятор напряжения (при необходимости)
Щеткодеражель (при необходимости)
Выпрямительный блок (при необходимости)

Примечание:

Генератор разбираем для проверки и замены регулятора напряжения со щеткодержателем и выпрямительного блока.

1. Головкой «на 8» отворачиваем две гайки и снимаем кожух генератора.

Снять заднюю крышку генератора на автомобиле Hyundai Solaris

2. Ключом «на 7» отворачиваем два болта и специальную шпильку. Снимаем щеткодержатель с регулятором напряжения в сборе.

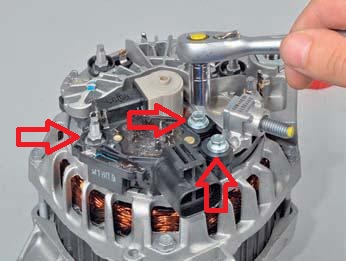

Снять щеткодержатель с генератора на автомобиле Hyundai Solaris

Примечание:

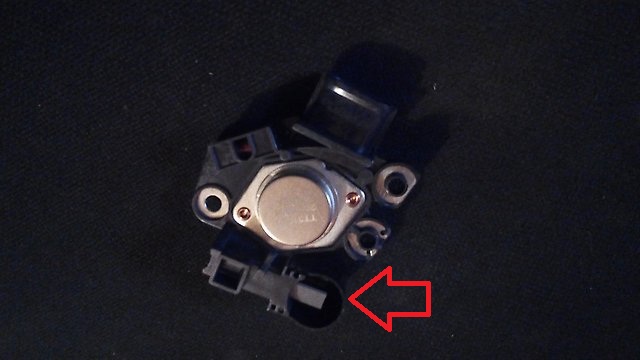

Снятый щеткодержателя с регулятором напряжения на автомобиле Hyundai Solaris

Снятый щеткодержателя с регулятором напряжения.

3. Снимаем крышку щеток.

Крышка щеток на щеткодержателе на автомобиле Hyundai Solaris

4. Z-образным ключом «на 24» отворачиваем гайку крепления шкива, удерживая вал ротора ключом Torx T-50. Снимаем шкив и дистанционное кольцо.

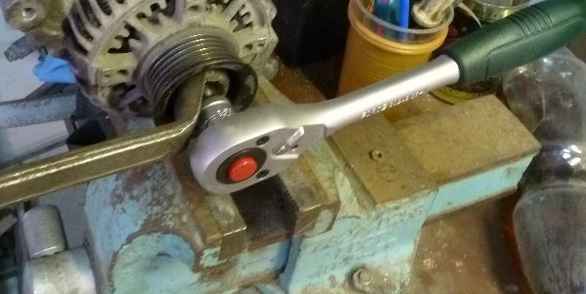

Снять шкив с генератора на автомобиле Hyundai Solaris

5. Головкой «на 8» отворачиваем четыре стяжных болта.

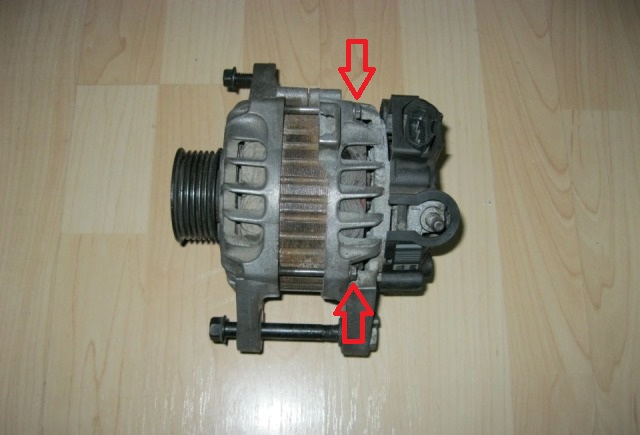

Расположение стяжных болтов генератора на автомобиле Hyundai Solaris

Примечание:

Два следующих стяжных болта на другой стороне генератора.

6. Снимаем заднюю крышку в сборе со статором и выпрямительным блоком.

Задняя крышка генератора со статором и выпрямительным блоком на автомобиле Hyundai Solaris

7. Вынимаем якорь из передней крышки.

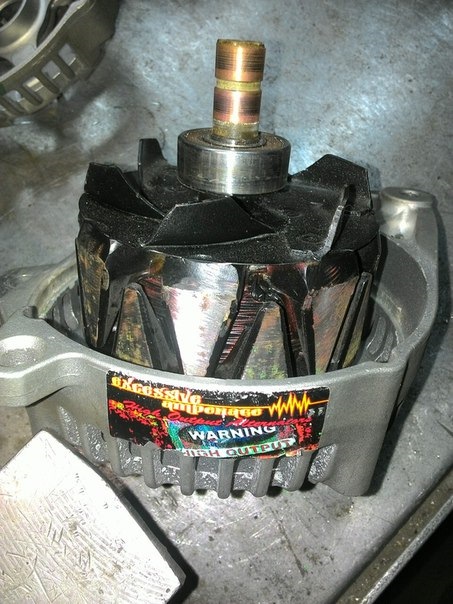

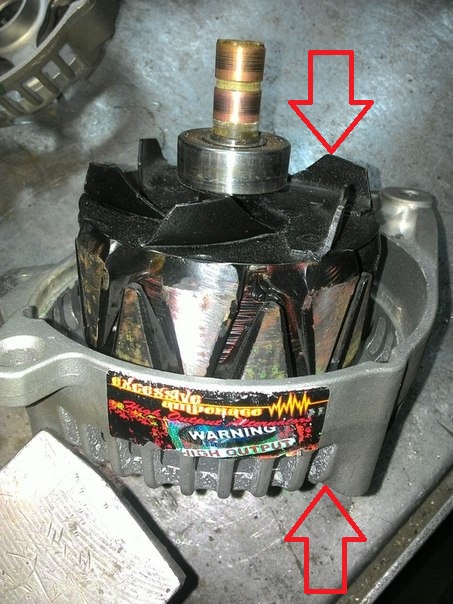

Снять якорь с крышки генератора на автомобиле Hyundai Solaris

8. Для замены переднего подшипника генератора, ключом Torx T-20 отворачиваем четыре винта крепления прижимной пластины и снимаем пластину.

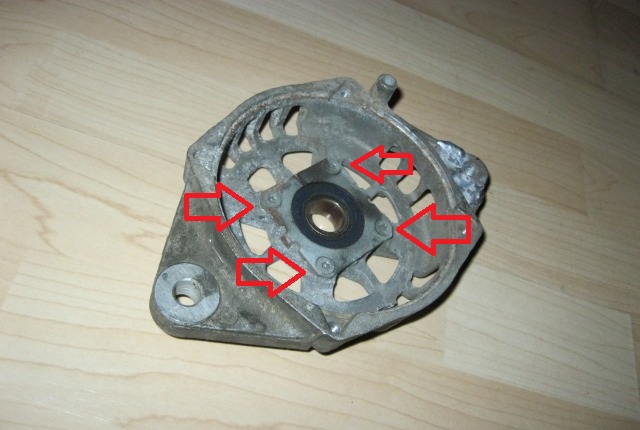

Снять прижимную пластину переднего подшипника генератора на автомобиле Hyundai Solaris

9. Выпрессовываем подшипник подходящим отрезком трубы или инструментальной головкой.

Снять передний подшипник крышки генератора на автомобиле Hyundai Solaris

Примечание:

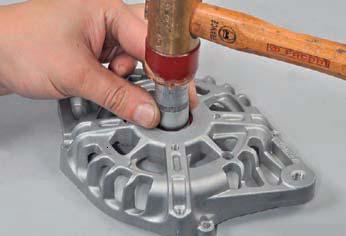

Аналогично запрессовываем новый подшипник подходящим отрезком трубы или инструментальной головкой, прикладывая усилие только к наружному кольцу подшипника.

Снятие подшипника генератора через головку на автомобиле Hyundai Solaris

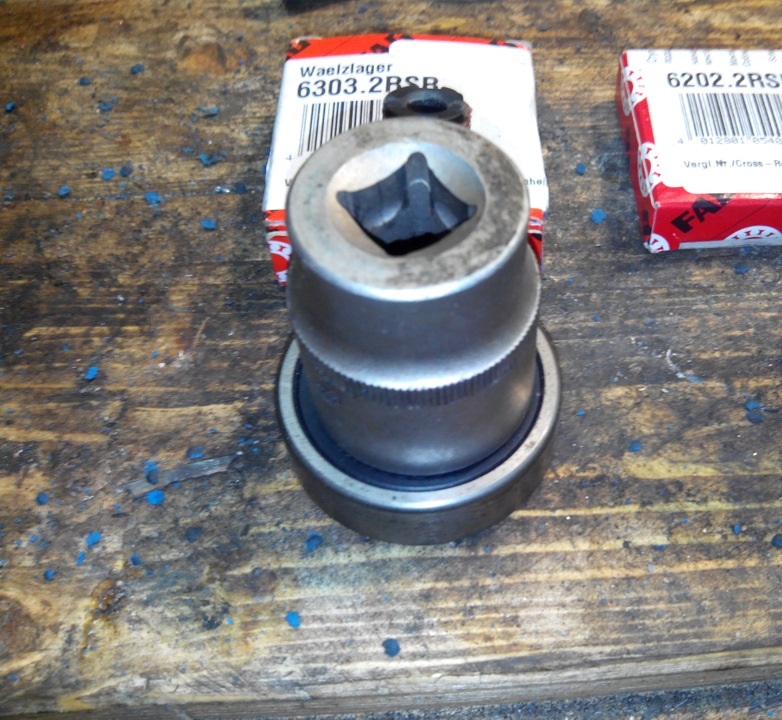

Головка подходящего диаметра, и подшипник.

10. Для замены заднего подшипника, спрессовываем подшипник съемником с вала ротора.

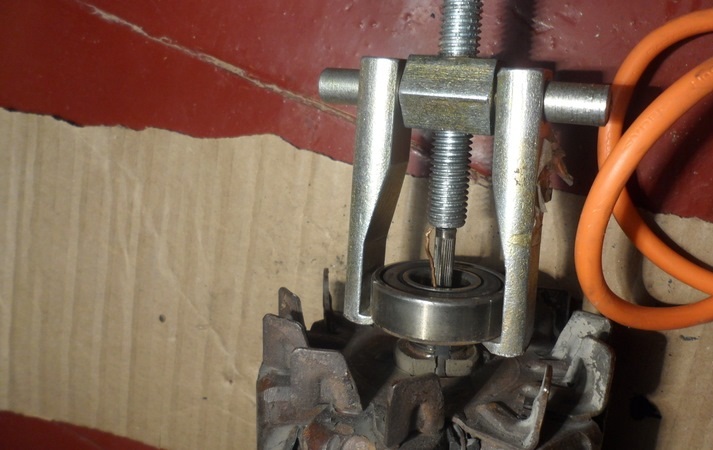

Снять задний подшипник генератора съемником на автомобиле Hyundai Solaris

11. Напрессовываем новый подшипник подходящим отрезком трубы или инструментальной головкой, прикладывая усилие только к внутреннему кольцу подшипника.

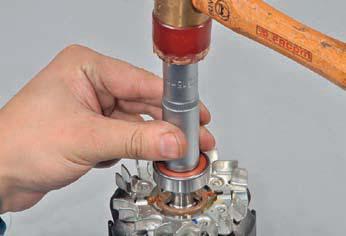

Поставить новый подшипник на вал ротора на автомобиле Hyundai Solaris
