Снятие звукового сигнала Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Отвертка крестовая средняя

Детали и расходники:

  • Звуковой сигнал

Примечание:

Работу проводим при замене звукового сигнала. Звуковой сигнал крепится к кузову через кронштейн, расположен между облицовкой радиатора и радиатором двигателя или конденсатором кондиционера (если установлен).

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

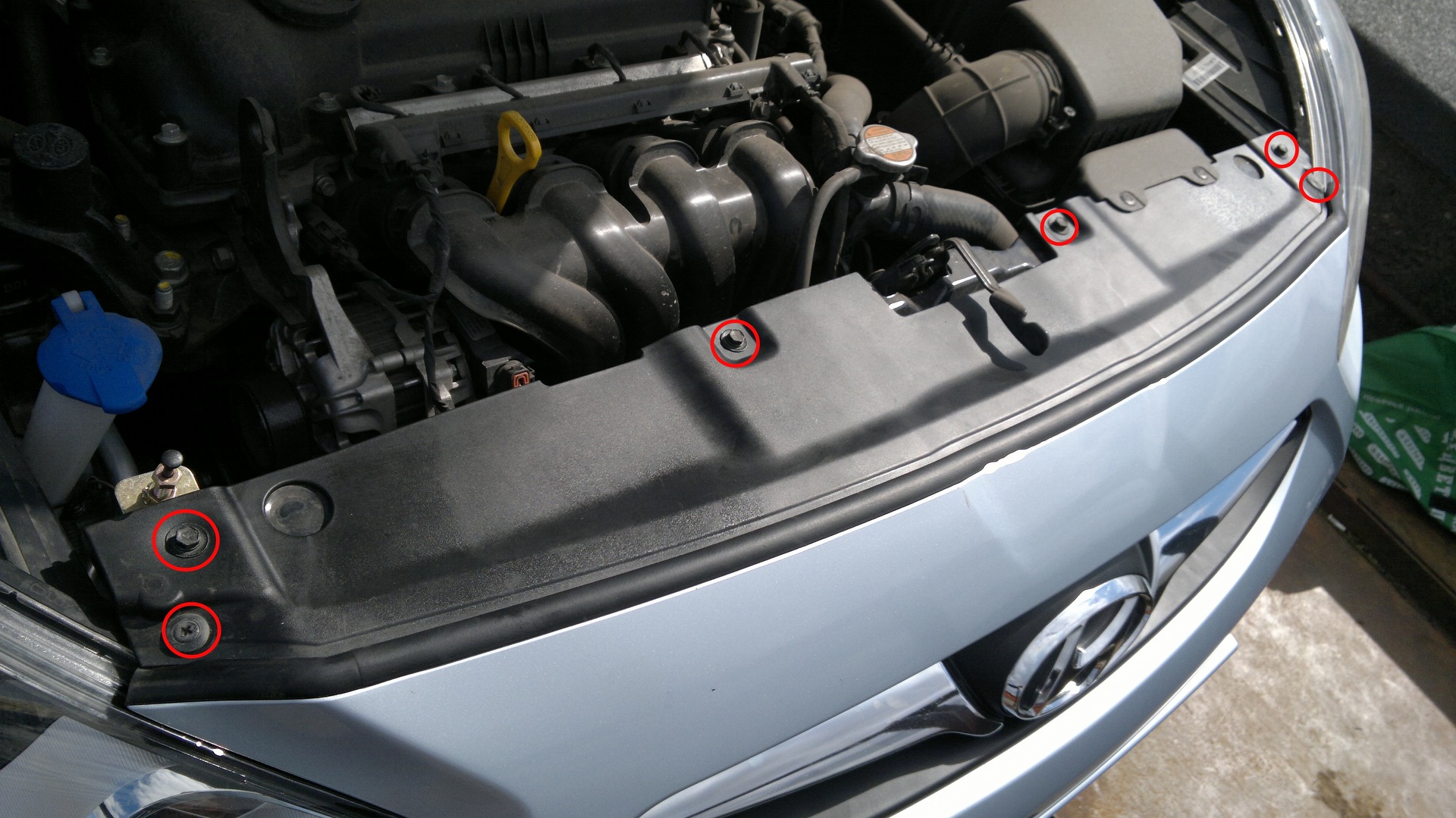

2. Ключом «на 10» отворачиваем четыре болта крепления накладки облицовки радиатора. Крестообразной отвёрткой выворачиваем с каждой стороны по одному фиксатору пистона крепления накладки облицовки радиатора и вынимаем их.

Крепление панели рамки радиатора на автомобиле Hyundai Solaris

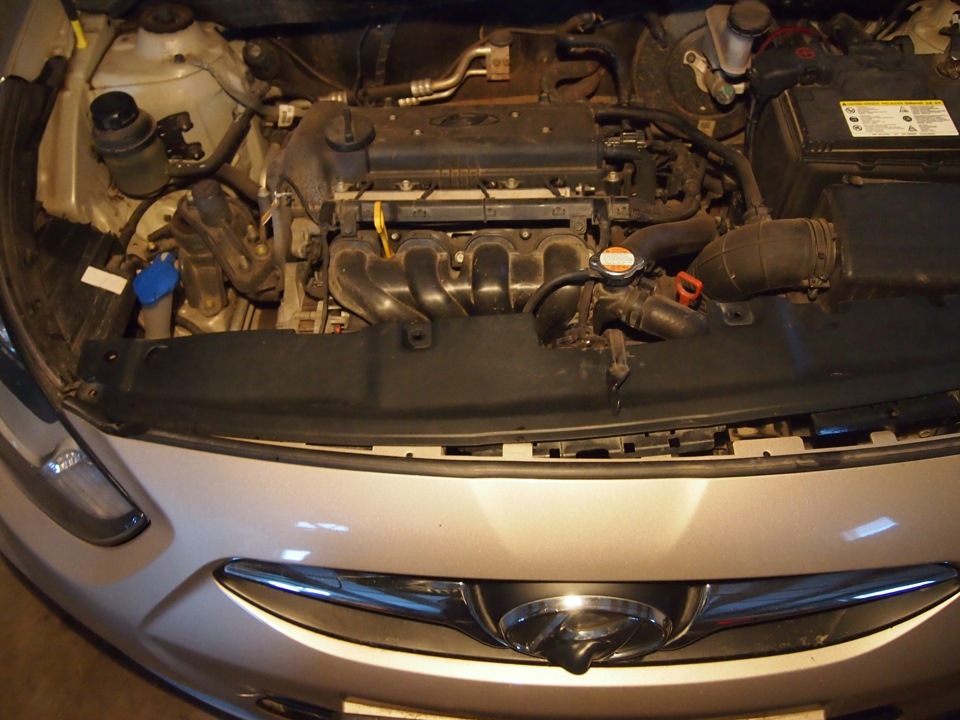

3. Отожмите фиксаторы крепления верхней панели рамки радиатора, и снимите верхнюю панель рамки радиатора.

Снять верхнюю панель рамки радиатора на автомобиле Hyundai Solaris

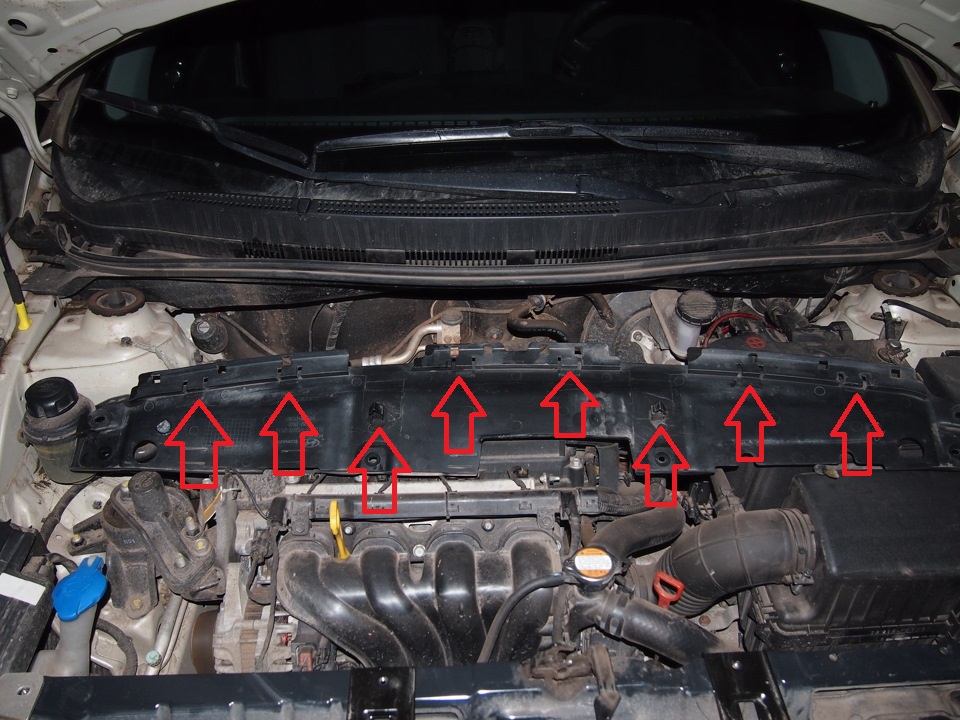

Расположение фиксаторов крепления верхней панели рамки радиатора на автомобиле Hyundai Solaris

Расположение фиксаторов крепления верхней панели рамки радиатора.

4. Отожмите фиксатор и отсоедините колодку жгута проводов от звукового сигнала (для наглядности показано на снятом бампере).

Отсоединить колодку жгута проводов от звукового сигнала на автомобиле Hyundai Solaris

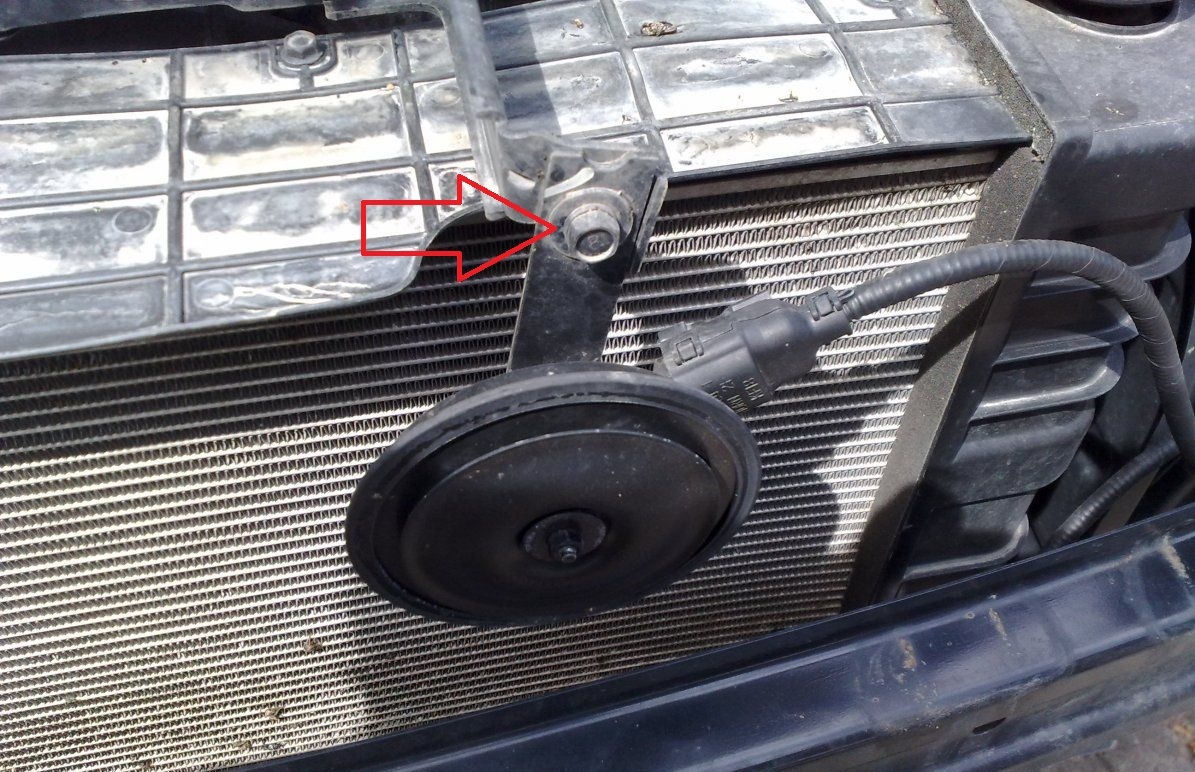

5. Отверните гайку крепления звукового сигнала к кронштейну, и снимите звуковой сигнал.

Снять звуковой сигнал на автомобиле Hyundai Solaris

Звуковой сигнал на автомобиле Hyundai Solaris

Звуковой сигнал Хендай Солярис

6. Установите звуковой сигнал в порядке, обратном снятию.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/​
