Особенности конструкции задней подвески Hyundai Solaris

Задняя подвеска – полунезависимая c упругой балкой U-образного сечения, пружинная с телескопическими амортизаторами двухстороннего действия.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов, а также кронштейны для опор пружин. Спереди рычаги снабжены приварными втулками, в которые запрессованы сайлент-блоки для соединения балки с кузовом.

Элементы задней подвески:

1 – балка задней подвески;

2 – кронштейн рычага балки;

3 – буфер хода сжатия пружины;

4 – пружина;

5 – амортизатор.

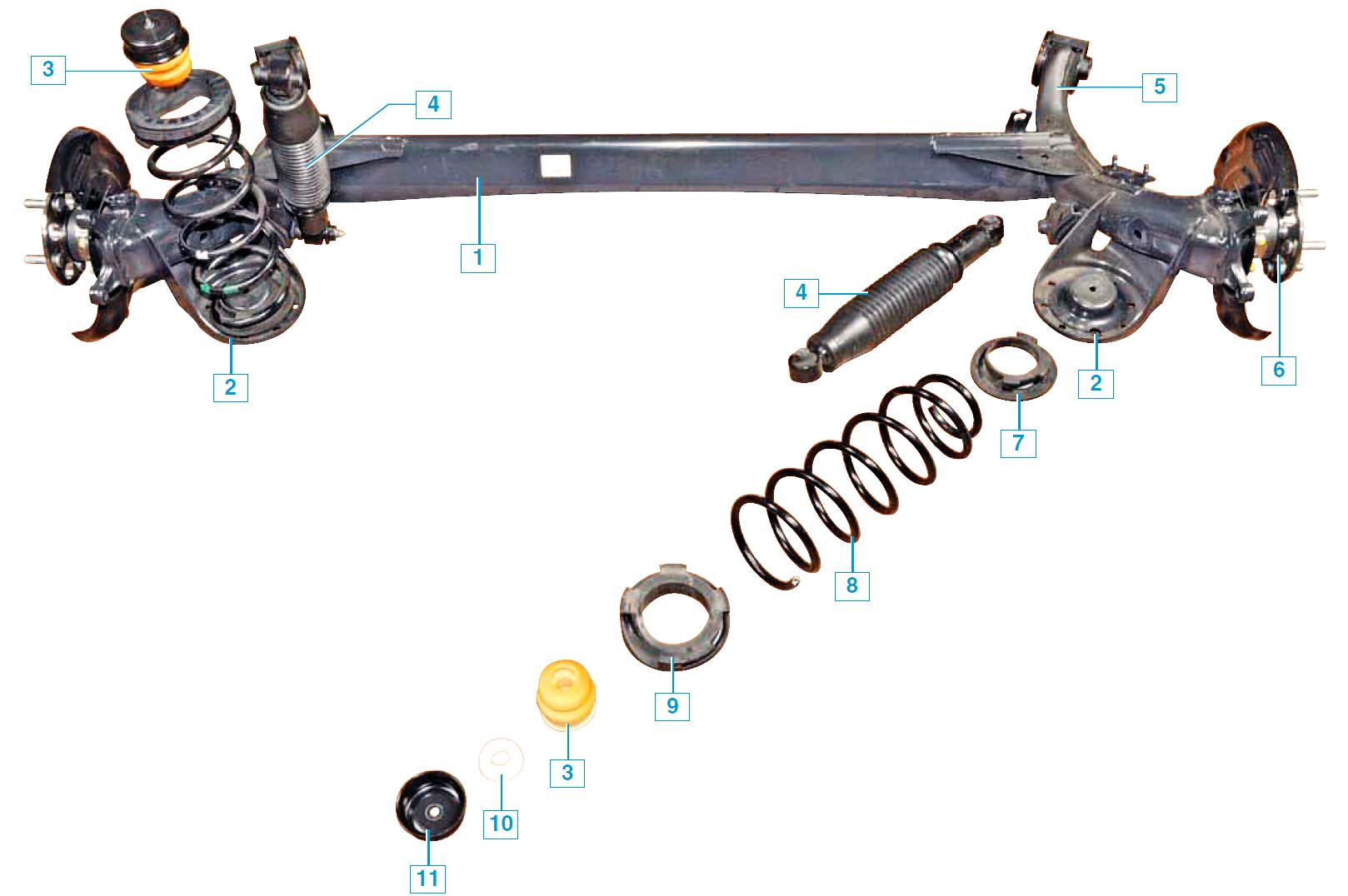

Элементы задней подвески:

1 – балка;

2 – кронштейн рычага;

3 – буфер хода сжатия пружины;

4 – амортизатор;

5 – рычаг балки;

6 – ступичный узел заднего колеса;

7 – нижняя прокладка пружины;

8 – пружина;

9 – верхняя прокладка пружины;

10 – шайба буфера;

11 – опорная чашка.

Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.

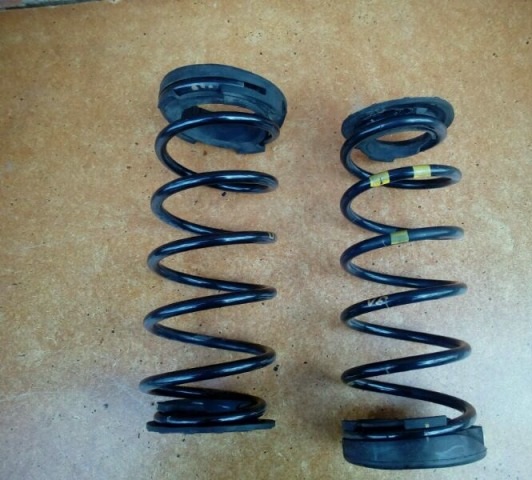

Задние пружины.

Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской.
С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса. Ход сжатия пружин ограничивают буферы, закрепленные в центре верхних опор пружин.

Буфер задних пружин.

Примечание:

При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.​

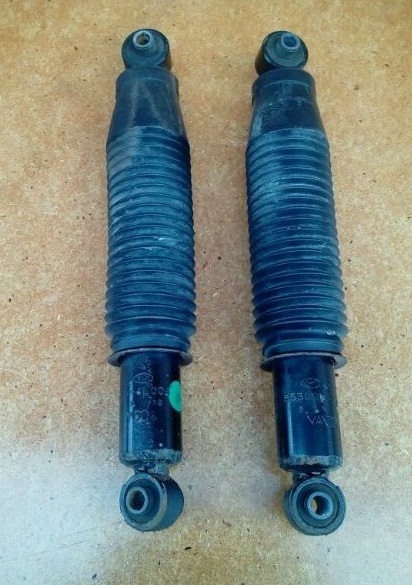

В верхнюю и нижнюю проушины амортизатора запрессованы резинометаллические шарниры, через центральные втулки которых проходят болты, крепящие амортизатор к кузову и кронштейну рычага подвески.

Подшипник заднего колеса установлен в ступичном узле заднего колеса.
В процессе эксплуатации подшипник не требует пополнения смазки, и в случае неисправности меняется весь узел. Ступичный узел заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески.

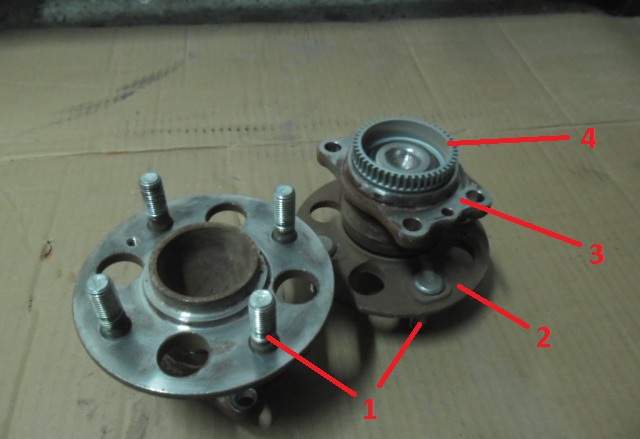

Элементы ступичного узла заднего колеса:

1 – шпилька;

2 – ступица;

3 – фланец ступичного узла;

4 – задающее кольцо датчика ABS.

Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
