Особенности устройства системы вентиляции Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

На автомобиле применена система вентиляции приточно-вытяжного типа. Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и через решетку воздухонагнетателя, расположенную перед ветровым окном.

Система вентиляции через решетку воздухонагнетателя на автомобиле Hyundai Solaris

Система вентиляции через решетку воздухонагнетателя.

Воздух из воздухонагнетателя подается по воздуховодам в салон автомобиля через сопла обдува стекла ветрового окна, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

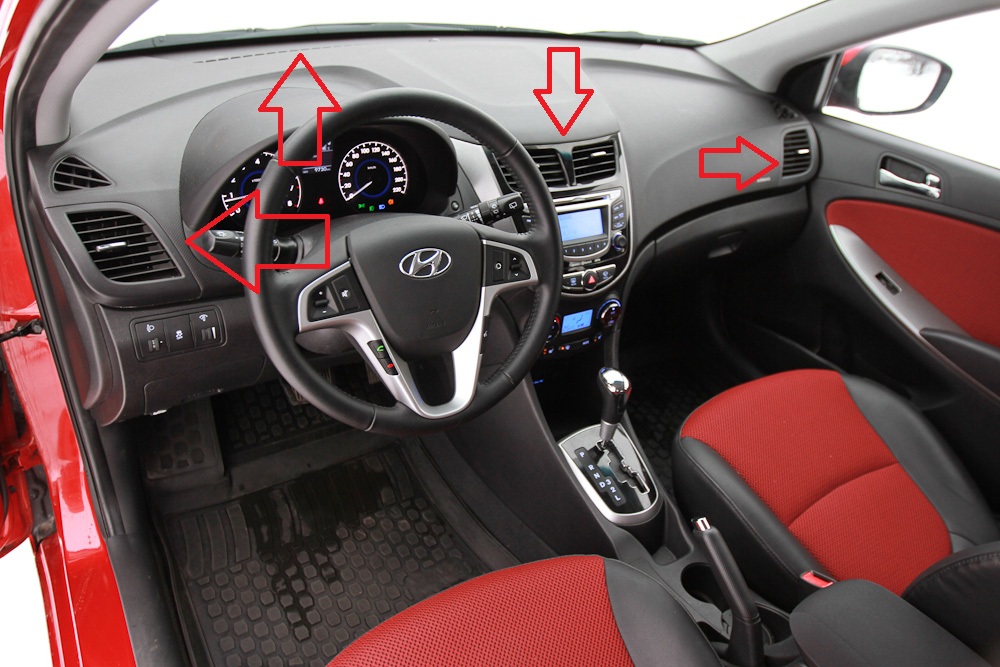

Расположение воздуховодов салона на автомобиле Hyundai Solaris

Сопла в салоне автомобиля.

Поступающий в автомобиль воздух с улицы очищается от частиц грязи и пыльцы в воздушном фильтре салона, размещенном за вещевым ящиком.

Фильтрующий элемент воздушного фильтра необходимо заменять в соответствии со сроками выполнения профилактических работ.

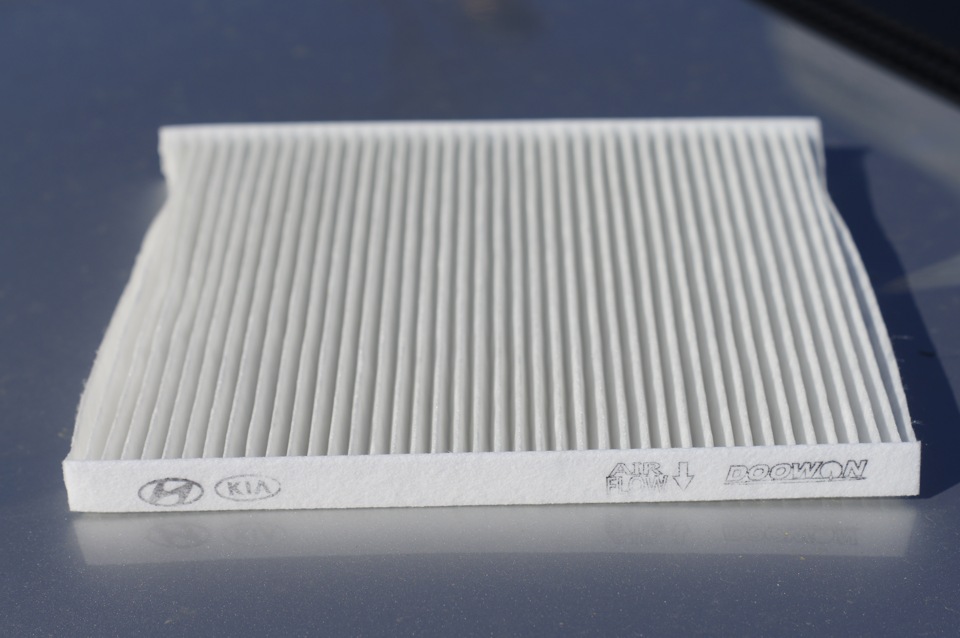

Фильтр кондиционера на автомобиле Hyundai Solaris

Воздушный фильтр салона.

Вытяжная вентиляция осуществляется через решетку, которая установлена в багажнике автомобиля.

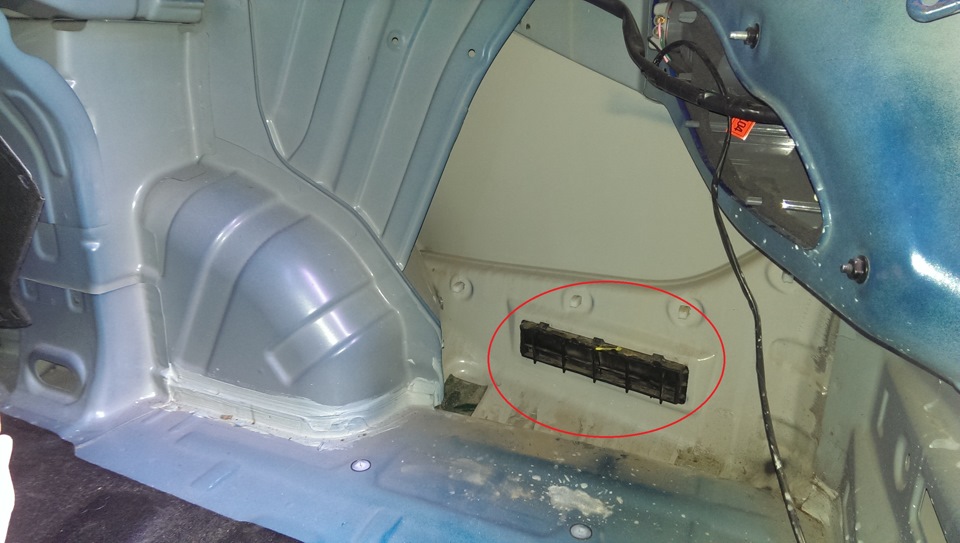

Вентиляция багажника на автомобиле Hyundai Solaris

Вытяжная вентиляция багажника (для наглядности показано на снятой обшивке багажника).

Снаружи отверстия вытяжной вентиляции закрыты дефлекторами с лепестковыми клапанами, которые установлены в задней части кузова, в полости заднего бампера.

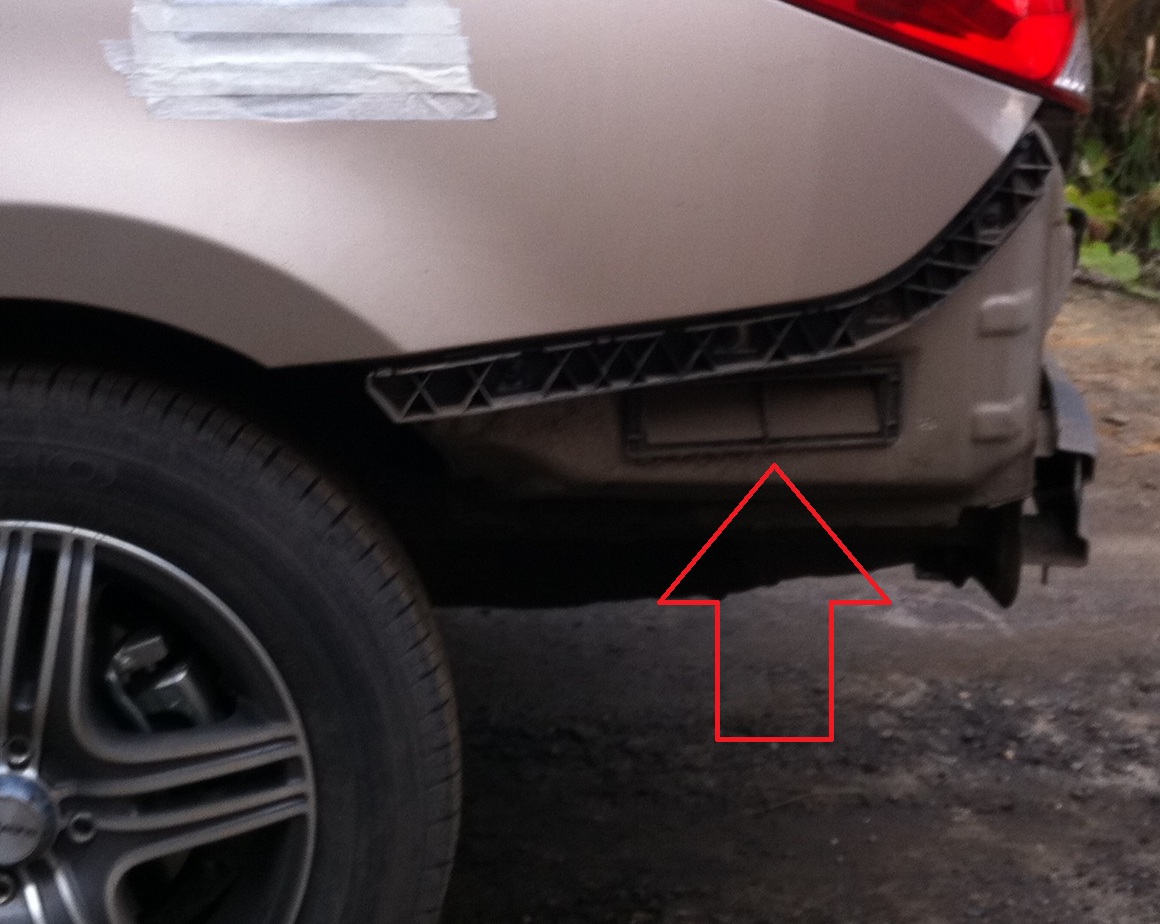

Вытяжная вентиляция багажника под бампером на автомобиле Hyundai Solaris

Вытяжная вентиляция под бампером (для наглядности задний бампер снят)

ПОЛЕЗНЫЕ СОВЕТЫ:

При размещении грузов в багажнике, по возможности старайтесь не загораживать вентиляционную решетку. Оставляйте небольшой зазор между багажом и панелями облицовки. Эффективная работа вытяжной вентиляции улучшает температурный режим в салоне и уменьшает образование конденсата на стеклах окон.
