Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 12 мм
- Отвертка плоская средняя
- Отвертка крестовая средняя
Детали и расходники:
- Подушка безопасности переднего пассажира (при необходимости)
Примечание:
Подушку безопасности переднего пассажира снимают в случае ее неисправности или при замене панели приборов, если подушка отсутствует на новой панели.
ПРЕДУПРЕЖДЕНИЕ:
Во избежание получения травм от несанкционированного срабатывания газогенераторов не разбирайте самостоятельно элементы системы. Однако при ремонте кузова модуль подушки безопасности переднего пассажира может препятствовать проведению работ.
Перед началом работ отключите аккумуляторную батарею. Попытка снятия подушки безопасности без отключения электропитания может привести к неожиданному срабатыванию подушки.
Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее одной минуты после отсоединения провода от клеммы «минус» аккумуляторной батареи.
Запрещается разборка модуля подушки безопасности.
Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.
При установке модуля в автомобиль находитесь вне зоны разворачивания надувной подушки.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

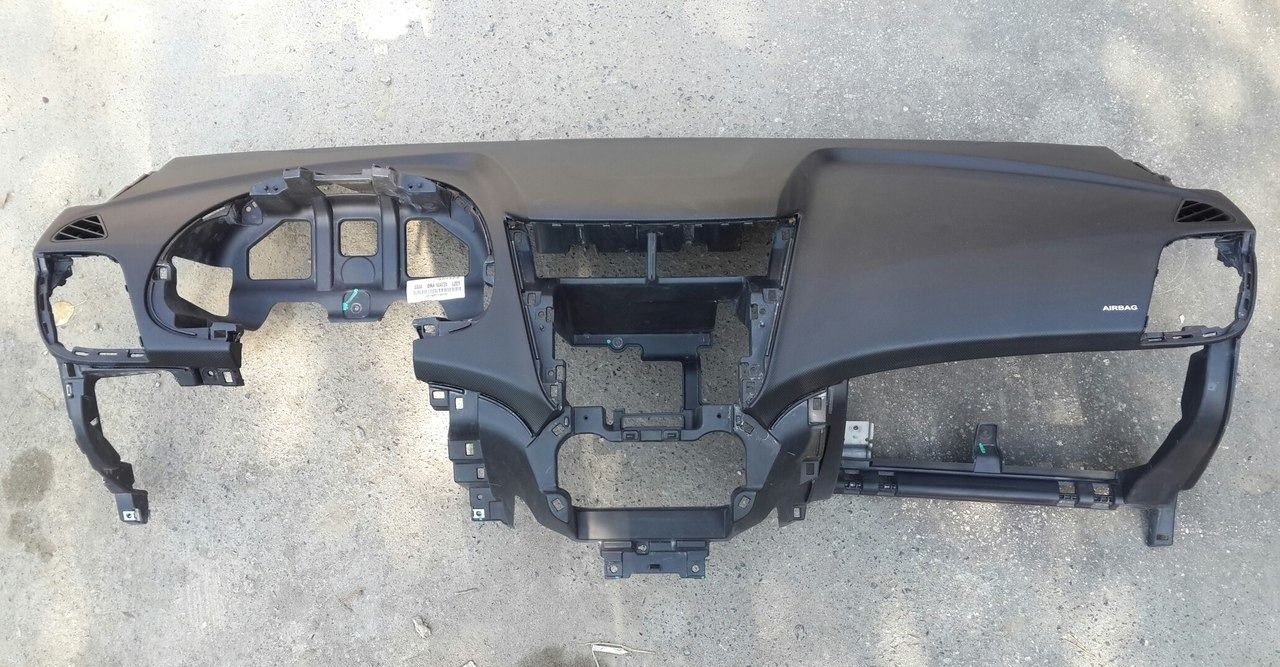

2. Снимите панель приборов, как описано здесь.

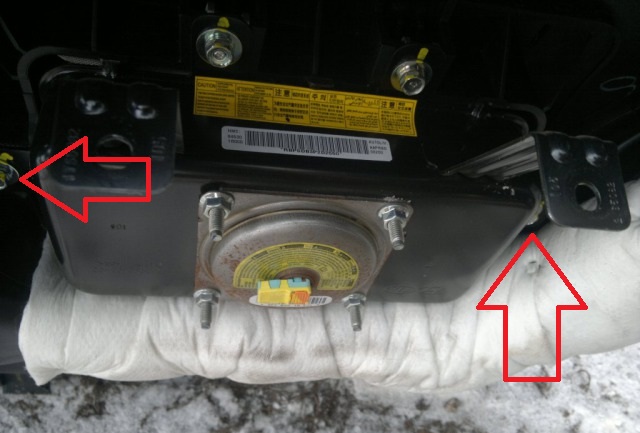

3. Выверните винты крепления модуля подушки безопасности переднего пассажира к панели приборов.

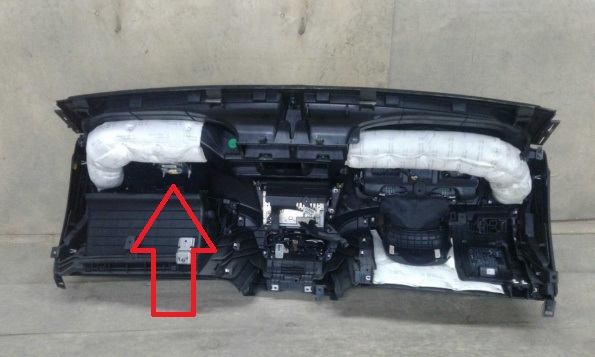

Расположение модуля подушки безопасности переднего пассажира.

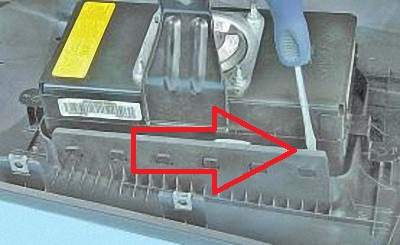

4. Подденьте отверткой фиксаторы крепления и извлеките модуль подушки безопасности из панели приборов.

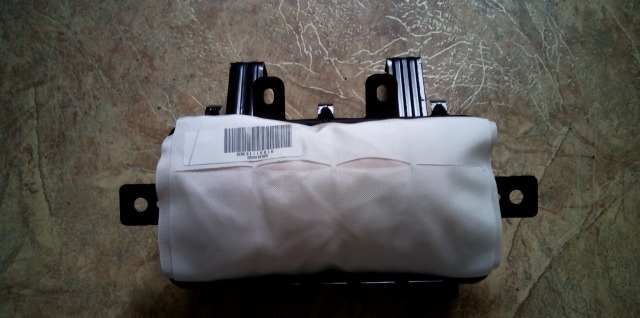

Подушка безопасности пассажира.
5. Установите модуль подушки безопасности переднего пассажира и все снятые детали в порядке, обратном снятию.
