Проверка тепловых зазоров в приводе клапанов Hyundai Solaris

Инструменты:

• Щуп плоский
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Плоскогубцы

Детали и расходники:

• Резиновая уплотнительная прокладка крышки головки блока цилиндров
• Резиновая прокладка уплотняющую свечные колодцы

Примечание:

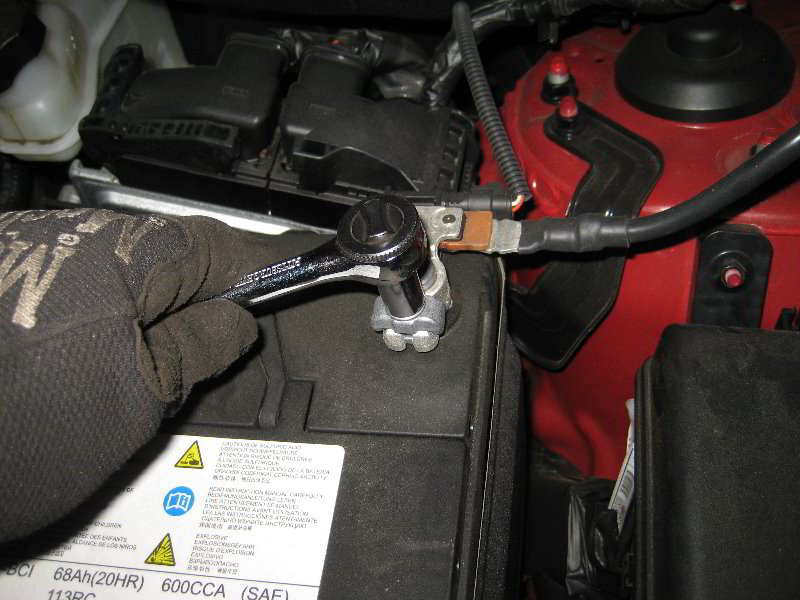

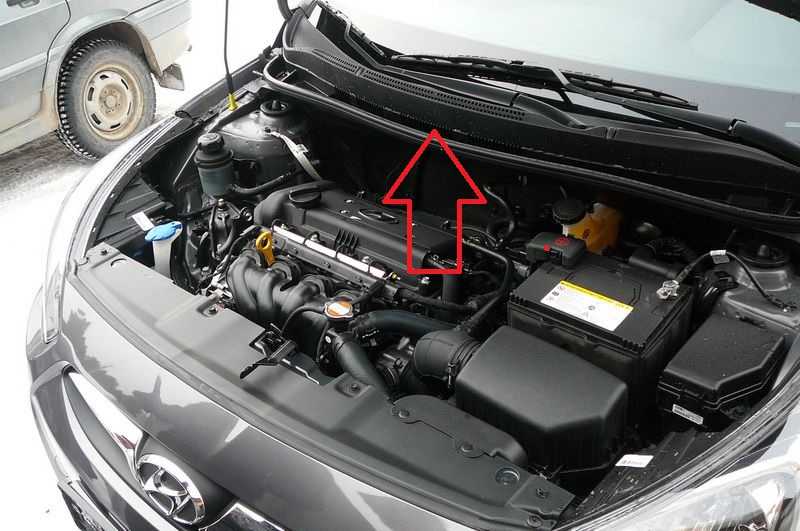

Проверку тепловых зазоров в приводе клапанов выполняем в соответствии с регламентом технического обслуживания через 90 тыс. км пробега, а также при возникновении характерного «цокающего» звука в зоне крышки головки блока цилиндров. Операции выполняем на холодном двигателе, при температуре охлаждающей жидкости 20±5 °С. Снимаем катушки зажигания и отводим жгут проводов катушек зажигания от крышки головки блока цилиндров в сторону.

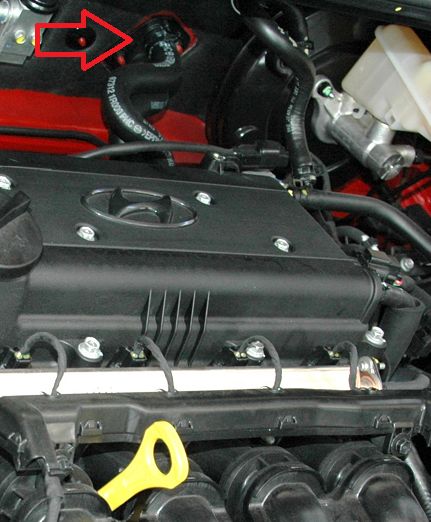

1. Сжав пассатижами концы хомута крепления шланга вентиляции картера снимаем шланг со штуцера клапана системы вентиляции картера.

Примечание:

Аналогично отсоединяем от другого штуцера крышки головки блока цилиндров шланг системы вентиляции картера.​

2. Головкой «на 10» отворачиваем шестнадцать болтов крепления крышки головки блока цилиндров.

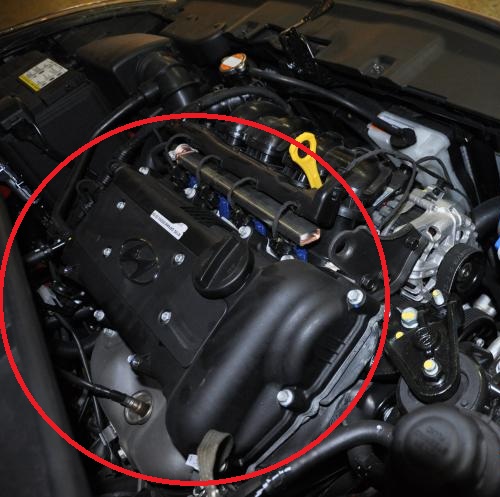

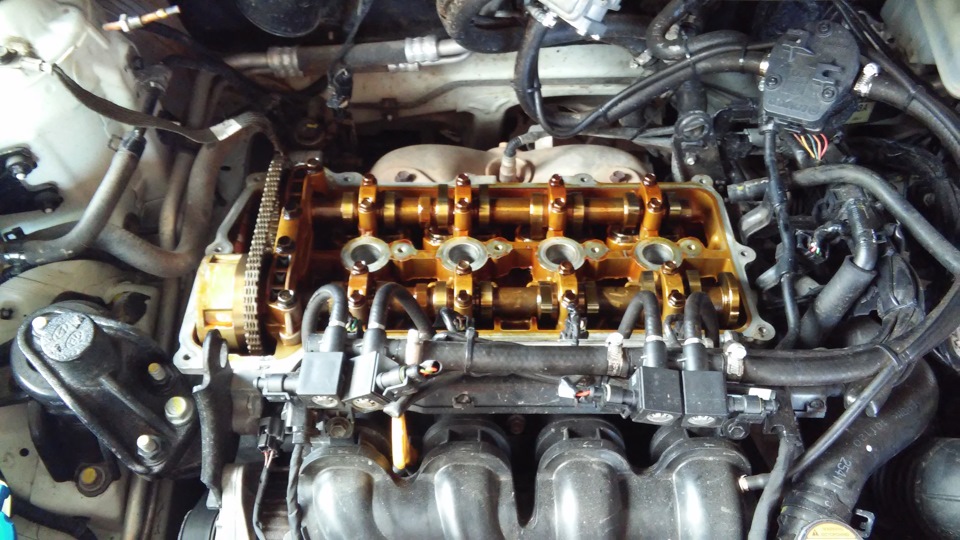

3. Снимаем крышку блока цилиндров.

Примечание:

На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов.​

На автомобиле с механической коробкой передач вывешиваем правое переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Включаем пятую передачу в коробке передач.​ Вращая колесо по часовой стрелке, проворачиваем коленчатый вал двигателя до момента установки поршня 1-го цилиндра в положение ВМТ такта сжатия.​

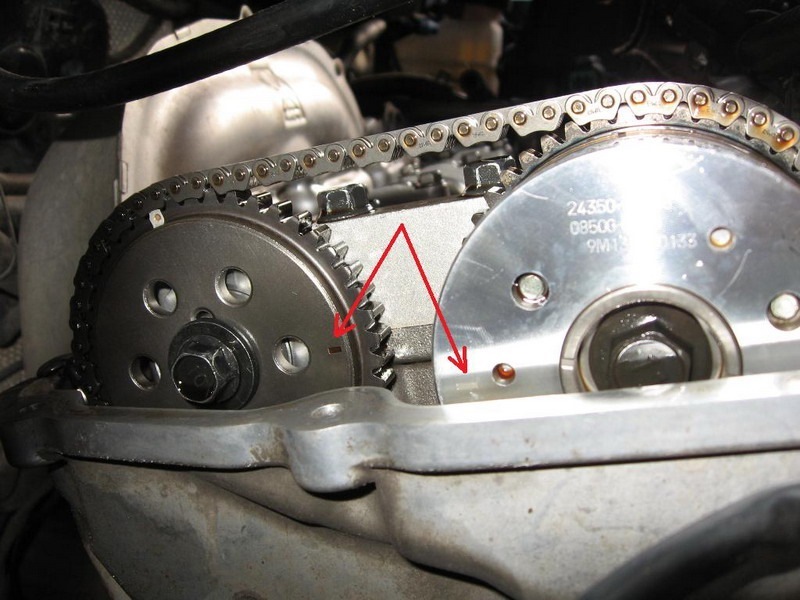

4. При нахождении поршня 1-го цилиндра в положение ВМТ такта сжатия метки на звездочке распределительного вала выпускных клапанов и корпусе исполнительного механизма системы изменения фаз на валу впускных клапанов, должны располагаться (как показано на фото) напротив друг друга и на уровне плоскости разъема крышки и головки блока разъема.

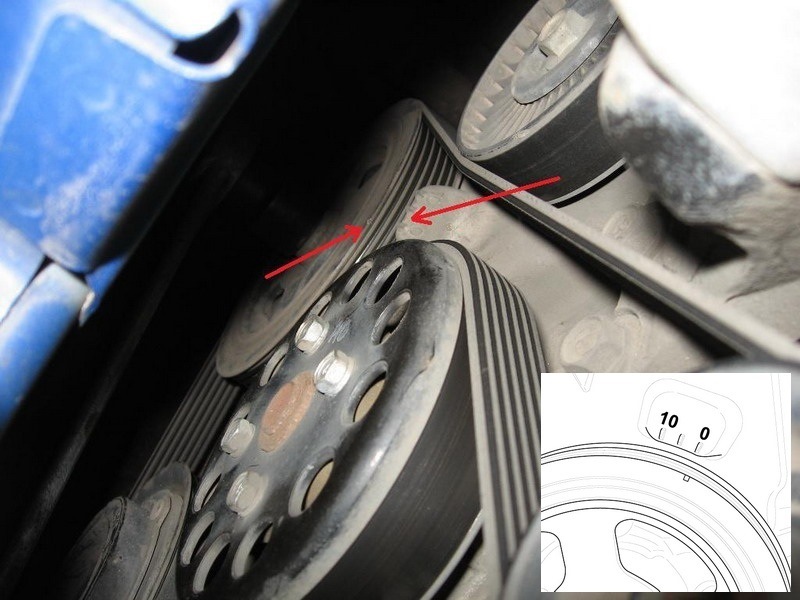

5. При этом метка (риска) на шкиве привода вспомогательных агрегатов должна совпадать с меткой «0» на приливе крышки привода ГРМ.

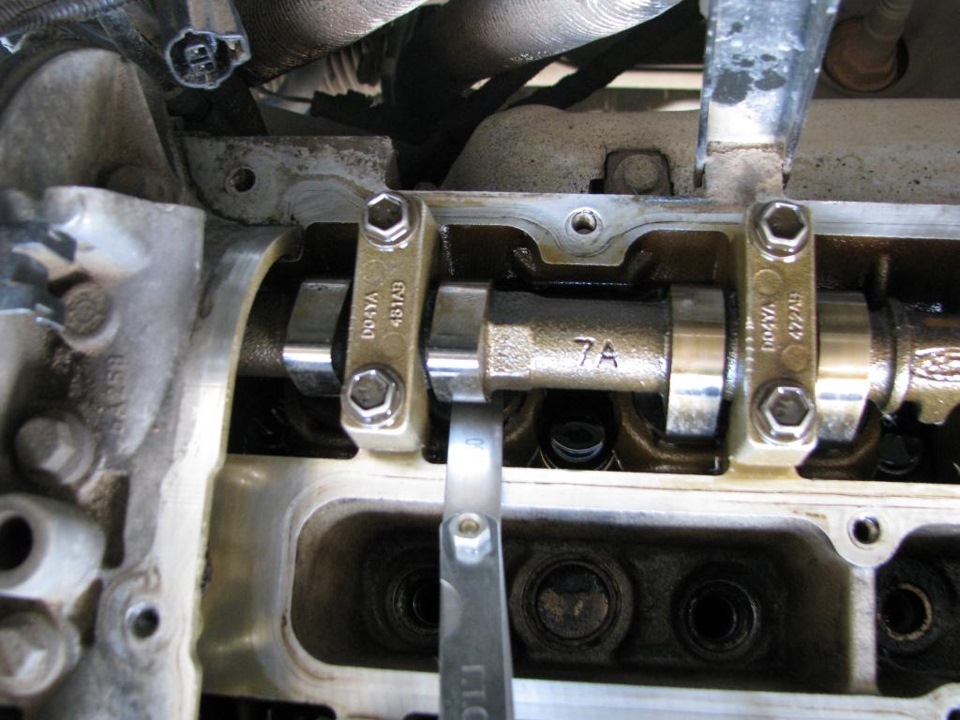

6. В этом положении валов набором щупов проверяем зазоры между толкателями и кулачками (при измерении кулачок не должен надавливать на толкатель, а должен быть обращен к нему «затылком» – своим цилиндрическим участком) впускных клапанов 1-го и 2-го цилиндров, а также выпускных клапанов 1-го и 3-го цилиндров.

7. Записываем номера кулачков и измеренные зазоры в приводе клапанов.

Примечание:

Зазор равен толщине щупа, который вводится между кулачком и толкателем с легким защемлением.​

8. Провернув коленчатый вал на один оборот (360°) по часовой стрелке, проверяем зазоры между толкателями и кулачками впускных клапанов 3-го и 4-го цилиндров, а также выпускных клапанов 2-го и 4-го цилиндров.

Примечание:

Номинальное значение зазора для впускных клапанов составляет 0,20 мм, а для выпускных – 0,25 мм. Допуск на зазоры для всех клапанов составляет ±0,05 мм. В том случае, если зазор в приводе какого-либо клапана выходит за границы допуска необходимо отрегулировать зазор. Регулировка зазора в приводе клапана выполняется путем замены толкателя клапана на новый, толщину которого нужно рассчитать по формуле: S=A+B-C, где S – толщина нового толкателя, мм; А – толщина старого толкателя, мм; В – измеренный зазор, мм; С – номинальный зазор, мм.​

Для замены толкателя необходимо демонтировать распределительный вал и, вынув толкатель, микрометром замерить его толщину. В запасные части поставляют толкатели клапанов, толщиной от 3,00 мм до 3,60 мм с шагом 0,015 мм – всего сорок один размер толкателей. Учитывая, что при выполнении операции по замене толкателей придется столкнуться со значительными трудностями, связанными со снятием цепи привода ГРМ и установкой фаз газораспределения, рекомендуем регулировку тепловых зазоров в приводе клапанов проводить на станции технического обслуживания. Сборку выполняем в обратной последовательности.

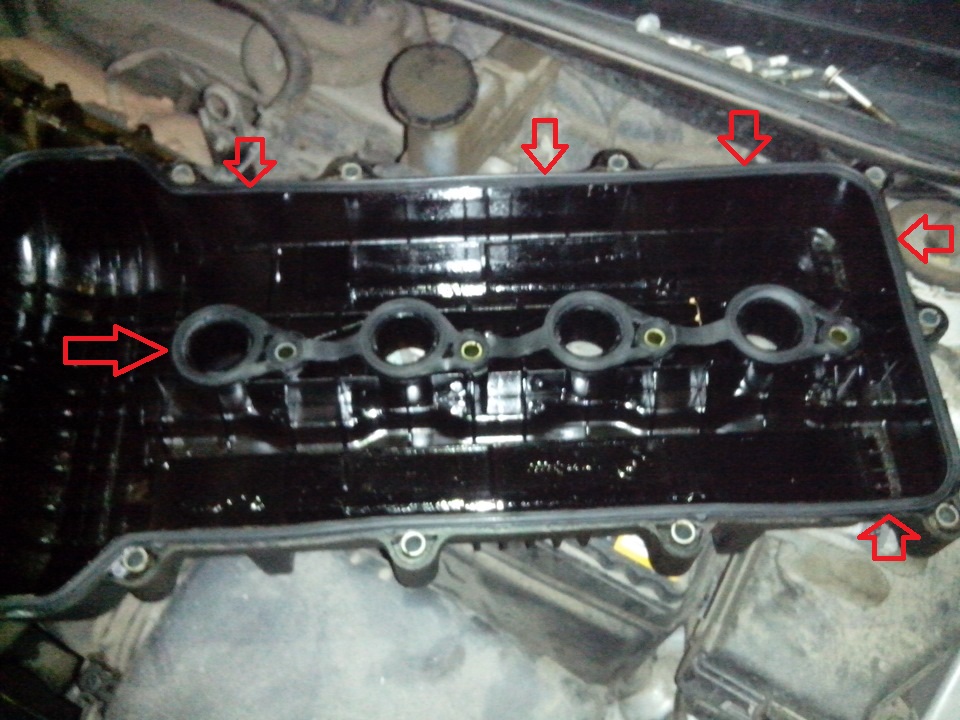

9. Перед установкой крышки головки блока цилиндров, вынимаем из ее пазов резиновую уплотнительную прокладку и резиновую прокладку, уплотняющую свечные колодцы. Очищаем от загрязнений и остатков моторного масла пазы крышки и привалочную поверхность головки блока цилиндров. Устанавливаем новые уплотнительные прокладки в пазы крышки.

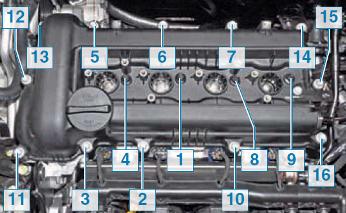

10. Установив крышку головки блока цилиндров и наживив болты ее крепления, затягиваем их в два этапа предписанным моментом в последовательности, указанной на фото.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
