Снятие и установка деталей шатунно-поршневой группы Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Гаечный ключ торцевой Г-образный 17 мм
  • Молоток большой
  • Съемник поршневых колец

Детали и расходники:

  • Маркер
  • Поршневые кольца

1. Снимите двигатель с автомобиля, как описано здесь.

Снимите двигатель с автомобиля Hyundai Solaris

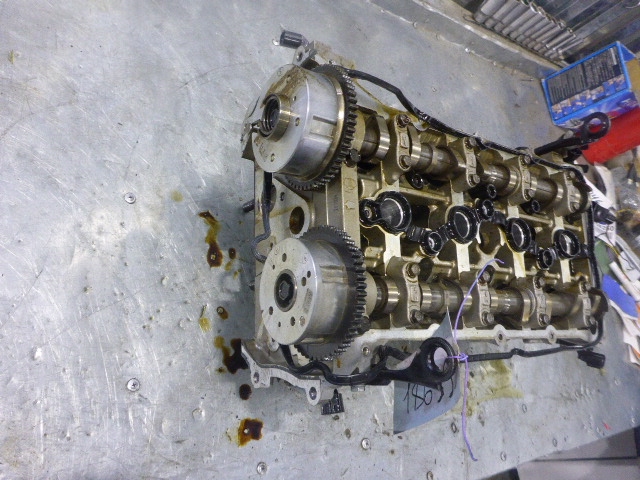

2. Снимите головку блока цилиндров, как описано здесь.

Снимите головку блока цилиндров на автомобиле Hyundai Solaris

3. Снимите поддон масляного картера, как описано здесь.

Снимите поддон масляного картера на автомобиле Hyundai Solaris

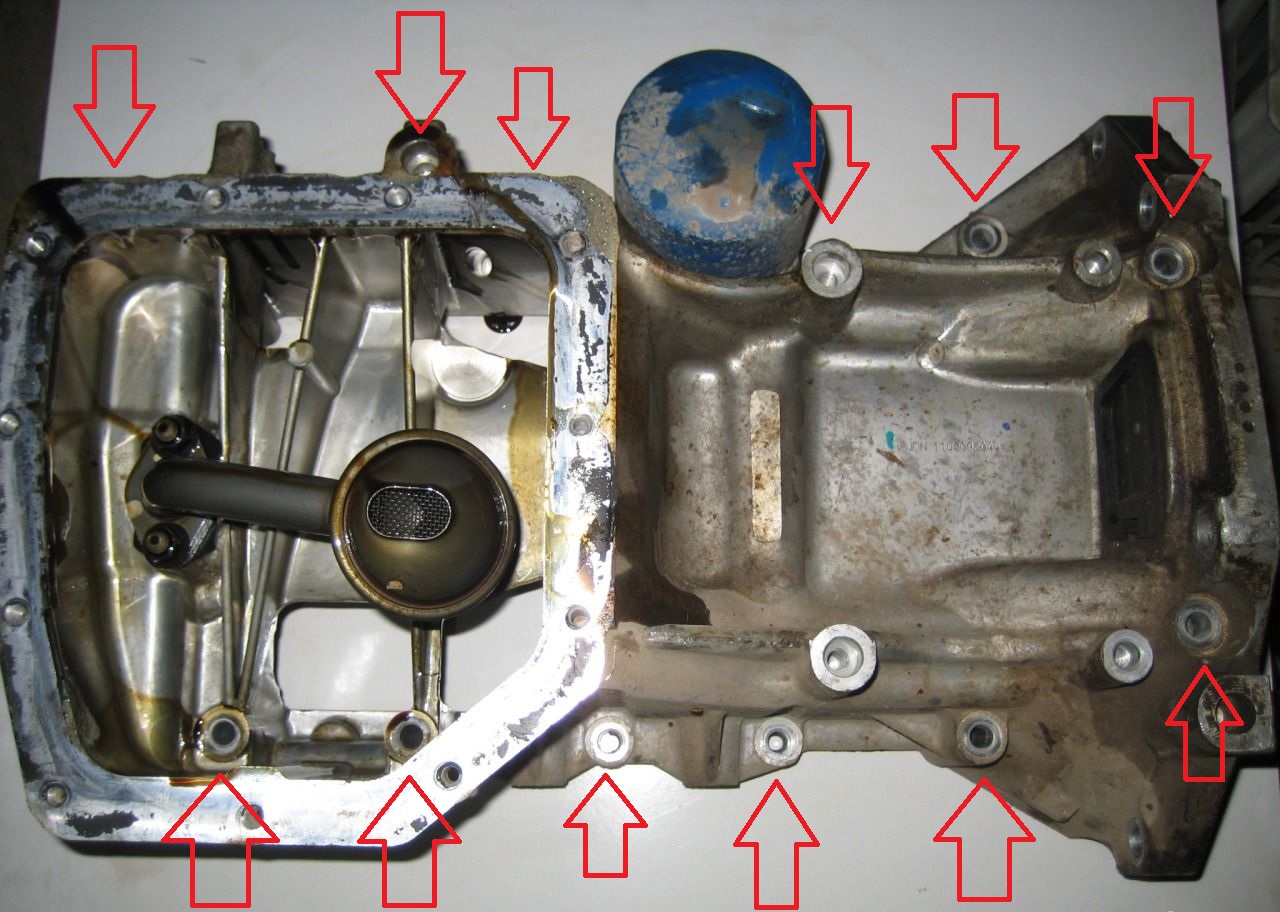

4. Выверните двенадцать болтов крепления, и снимите масляный картер, как описано здесь.

Выверните двенадцать болтов крепления, и снимите масляный картер на автомобиле Hyundai Solaris

5. Поверните коленчатый вал так, чтобы снимаемый поршень оказался в нижней мертвой точке (НМТ) (для наглядности показано на снятом коленчатом валу).

Поверните коленчатый вал так, чтобы снимаемый поршень оказался в нижней мертвой точке на автомобиле Hyundai Solaris

Примечание:

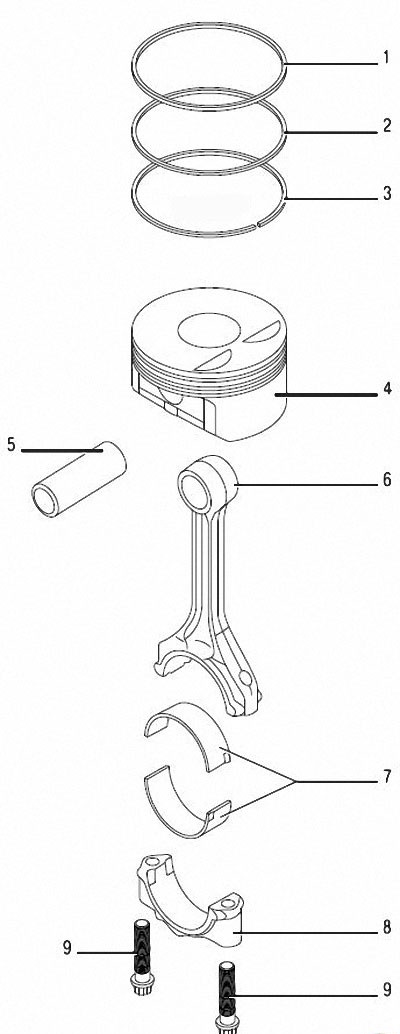

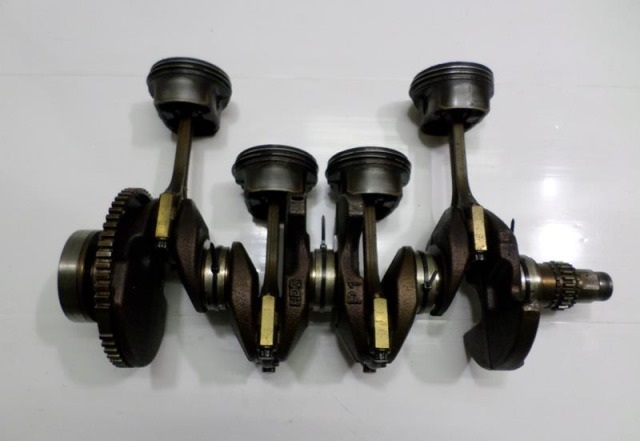

Детали шатунно-поршневой группы на автомобиле Hyundai Solaris

Детали шатунно-поршневой группы:

1 – верхнее компрессионное кольцо;

2 – нижнее компрессионное кольцо;

3 – маслосъемное кольцо;

4 – поршень;

5 – поршневой палец;

6 – шатун;

7 – шатунные вкладыши;

8 – крышка шатуна;

9 – болты крепления крышки шатуна.

6. Отверните два болта крепления крышки шатуна (для наглядности показано на снятом поршне с шатуном).

Отверните два болта крепления крышки шатуна на автомобиле Hyundai Solaris

7. Снимите крышку шатуна. Если снятие крышки затруднено, предварительно строньте ее несильными ударами молотка (для наглядности показано на снятом поршне с шатуном).

Снимите крышку шатуна на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

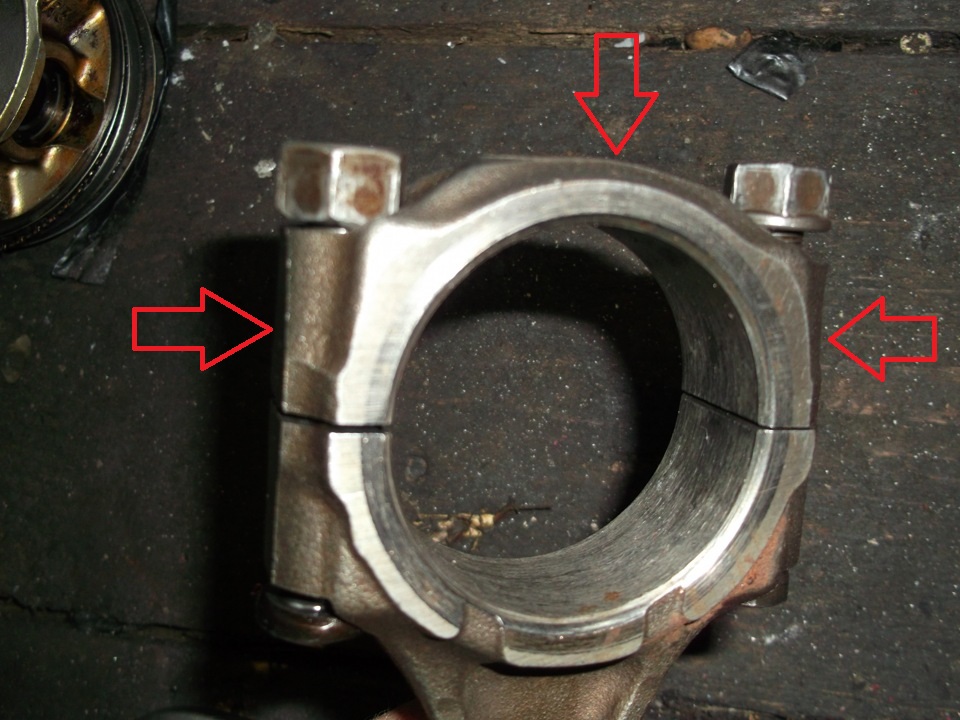

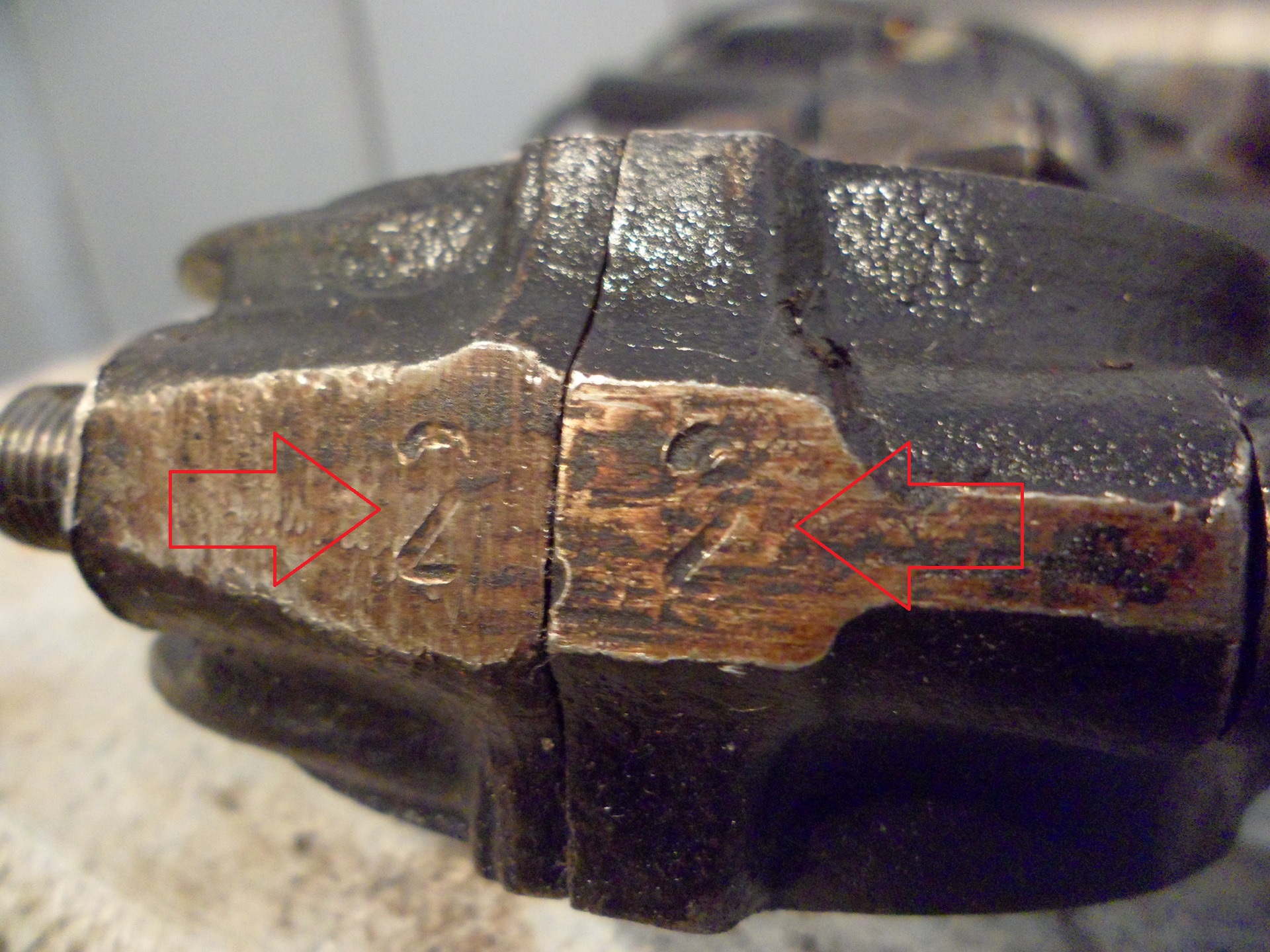

Номер цилиндра выбит на боковой поверхности крышки. Крышки обрабатываются в сборе с шатуном, поэтому они не взаимозаменяемы. Промаркируйте шатун и крышку шатуна номером цилиндра, чтобы не перепутать их при сборке.

Номер цилиндра выбит на боковой поверхности крышки на автомобиле Hyundai Solaris

8. Протолкните шатун ручкой молотка внутрь цилиндра, и осторожно выньте поршень с шатуном из цилиндра. Следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.

Выньте поршень с шатуном из цилиндра на автомобиле Hyundai Solaris

Примечание:

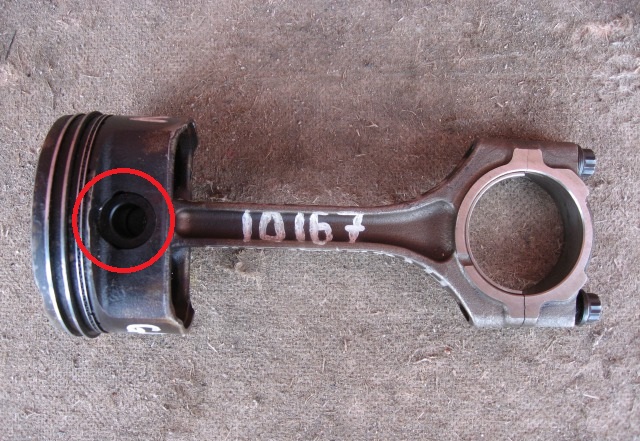

Если предполагается снять поршень с шатуна, промаркируйте поршень номером цилиндра, чтобы не перепутать поршни при установке.

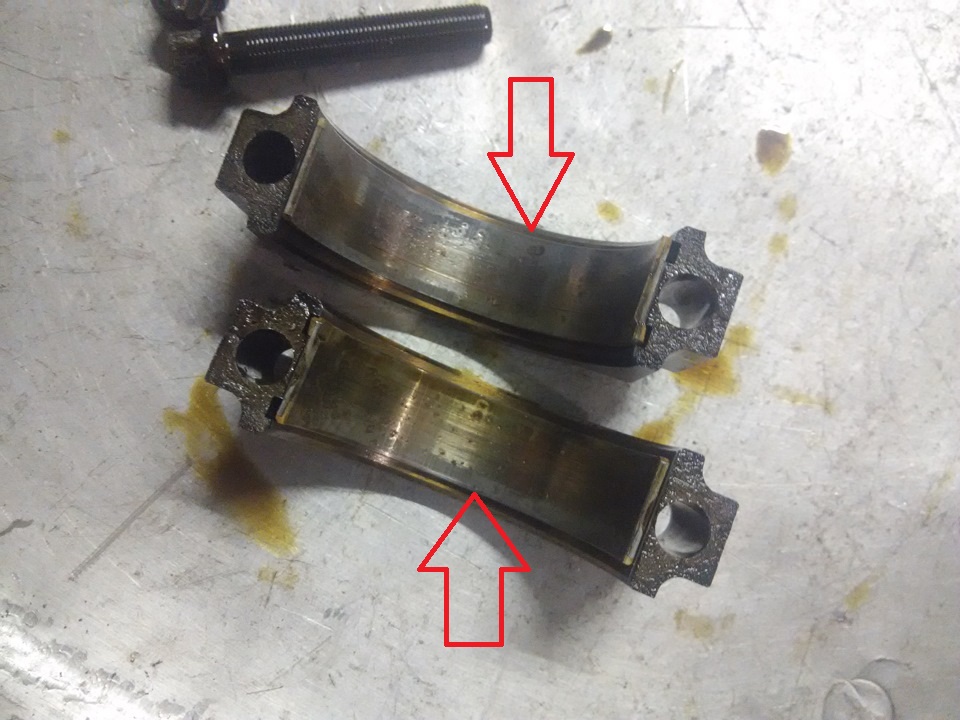

9. Выньте вкладыши из шатуна и из его крышки. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

Выньте вкладыши из шатуна и из его крышки на автомобиле Hyundai Solaris

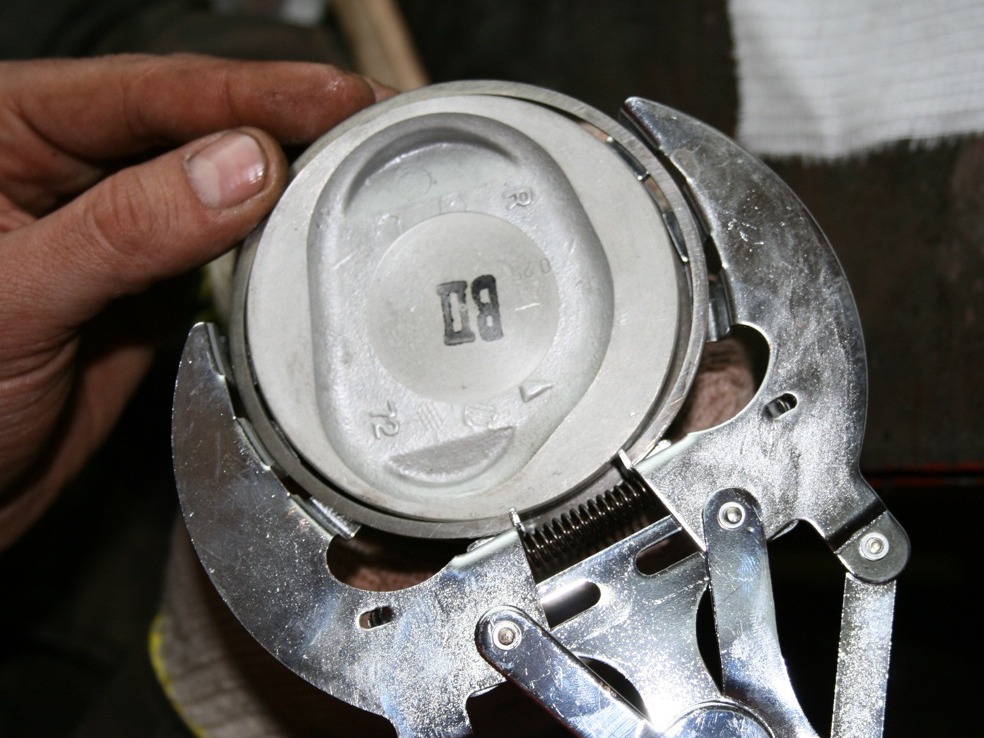

10. При необходимости замены снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя их замки.

При необходимости замены снимите поршневые кольца специальным съемником на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Не разводите замки поршневых колец больше, чем это требуется для их снятия. В противном случае возможны нарушение геометрии или даже поломка колец.

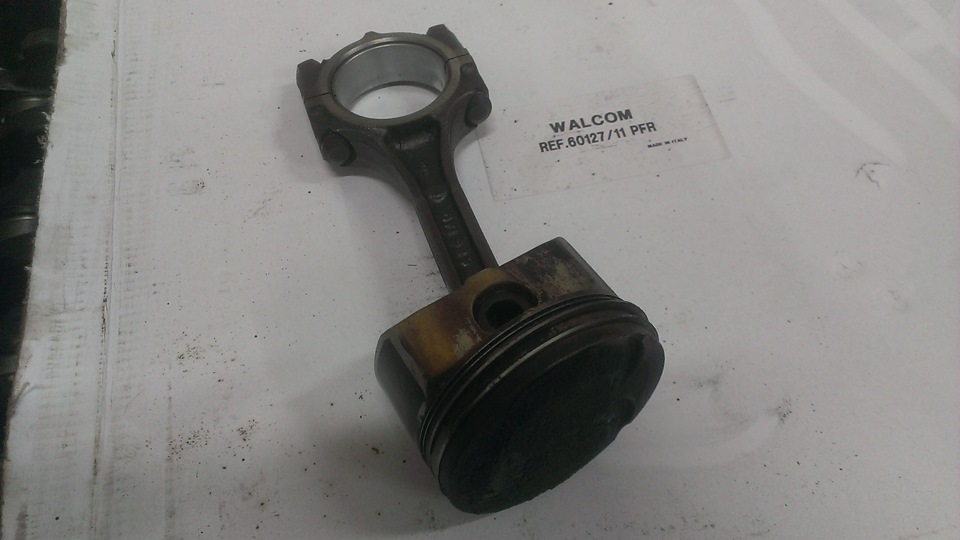

11. Выпрессуйте поршневой палец из верхней головки шатуна и снимите поршень с шатуна.

Выпрессуйте поршневой палец из верхней головки шатуна и снимите поршень с шатуна на автомобиле Hyundai Solaris

ПОЛЕЗНЫЕ СОВЕТЫ:

Пометьте детали. Если детали не повреждены и мало изношены, их можно использовать, установив на прежние места.
