Установка рулевых кнопок управления музыкой Hyundai Solaris

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Ключ с наконечником Torx (звездочка) Т40
  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

  • Накладка для двух кнопок (56151-1R100S4)

Накладка руля для двух кнопок 56151-1R100S4 на автомобиле Hyundai Solaris 2010-2016

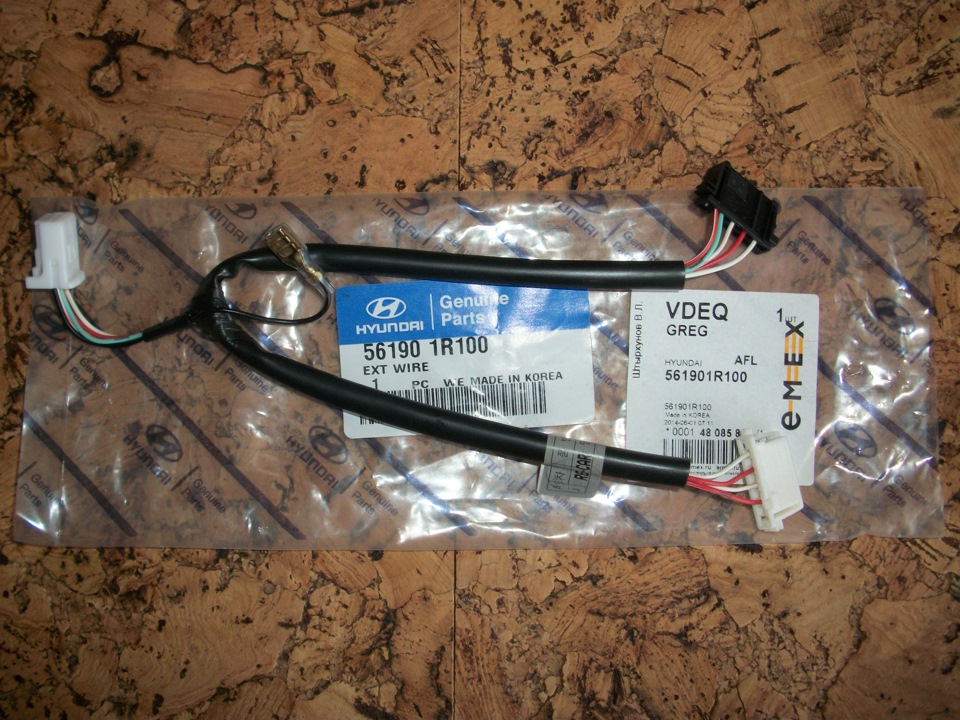

  • Проводка для двух кнопок (56190-1R100)

Проводка для двух мультимедийных кнопок 56190-1R100 на автомобиле Hyundai Solaris 2010-2016

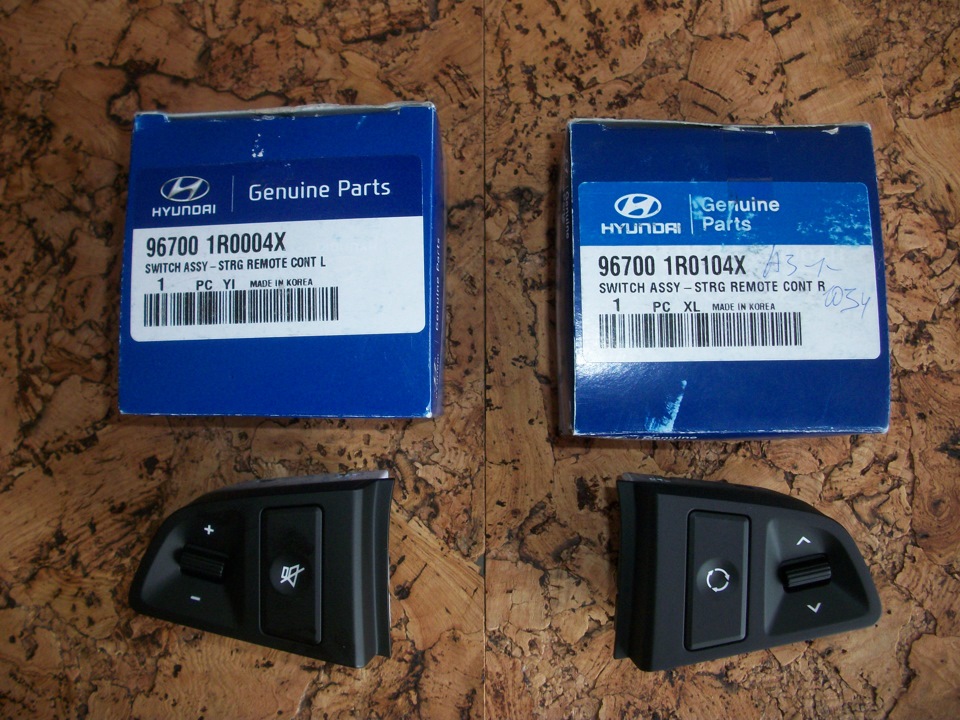

  • Мультимедийные кнопки руля (96700-1R0004X - левая кнопка, 96700-1R0104X - правая кнопка)

Кнопка для аудиосистемы на руль 96700-1R0004X 96700-1R0104X на автомобиле Hyundai Solaris 2010-2016

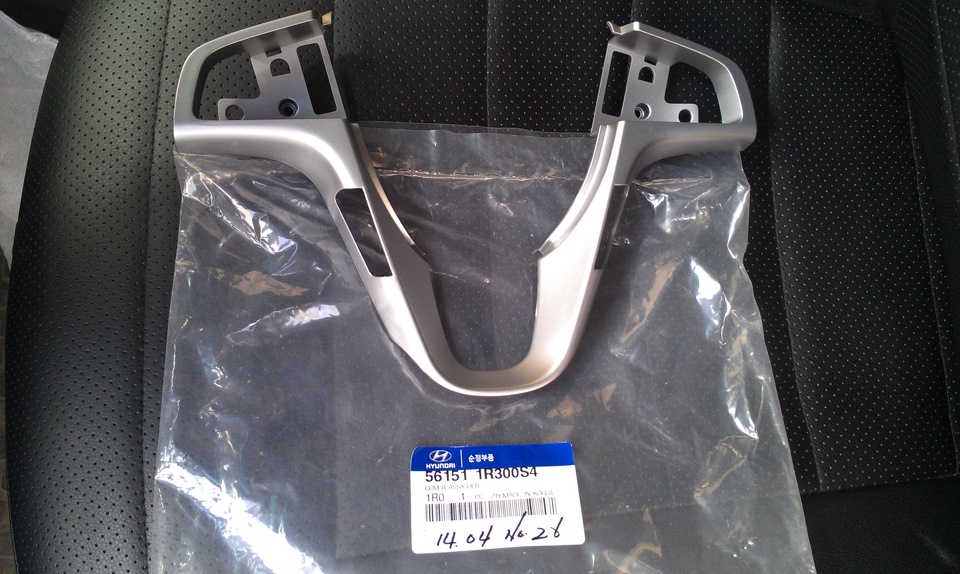

  • Накладка для четырех кнопок (при необходимости) (56151-1R300S4)

Накладка на руль для четырех кнопок 56151-1R300S4 на автомобиле Hyundai Solaris 2010-2016

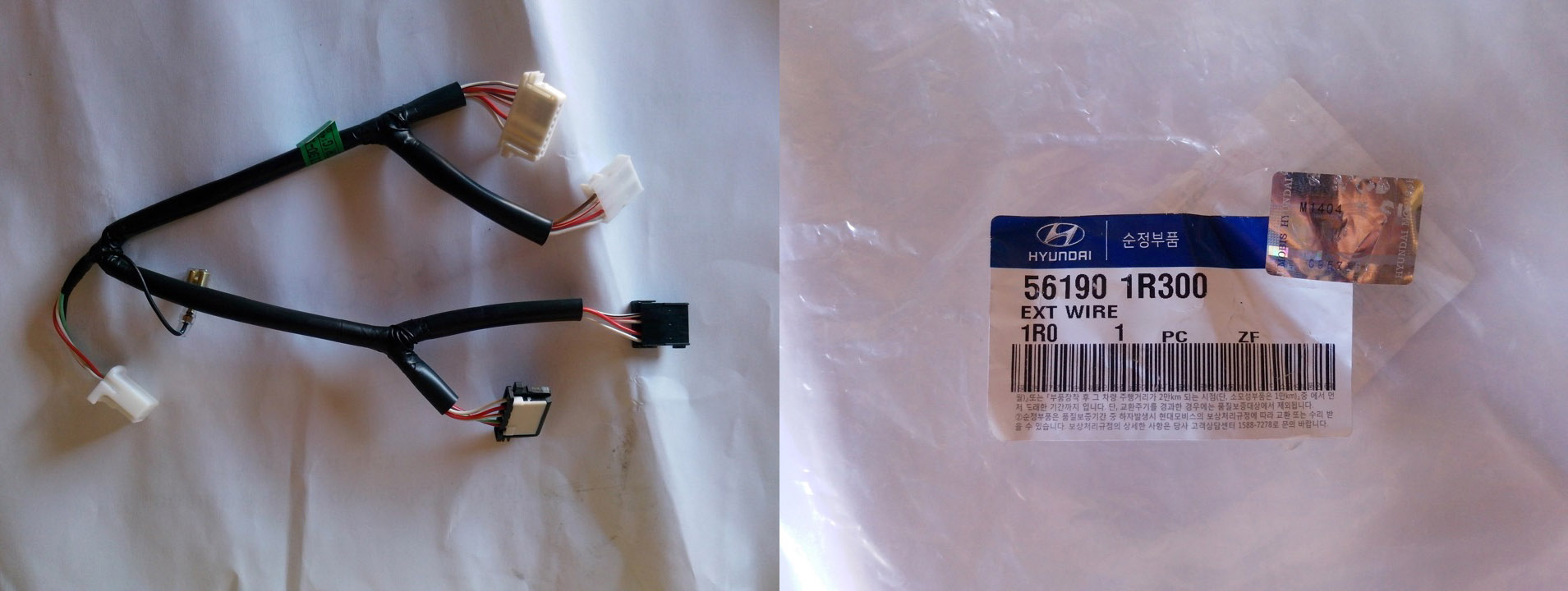

  • Проводка для четырех кнопок (при необходимости) (56190-1R300)

Проводка для четырех кнопок на руль 56190-1R300 на автомобиле Hyundai Solaris 2010-2016

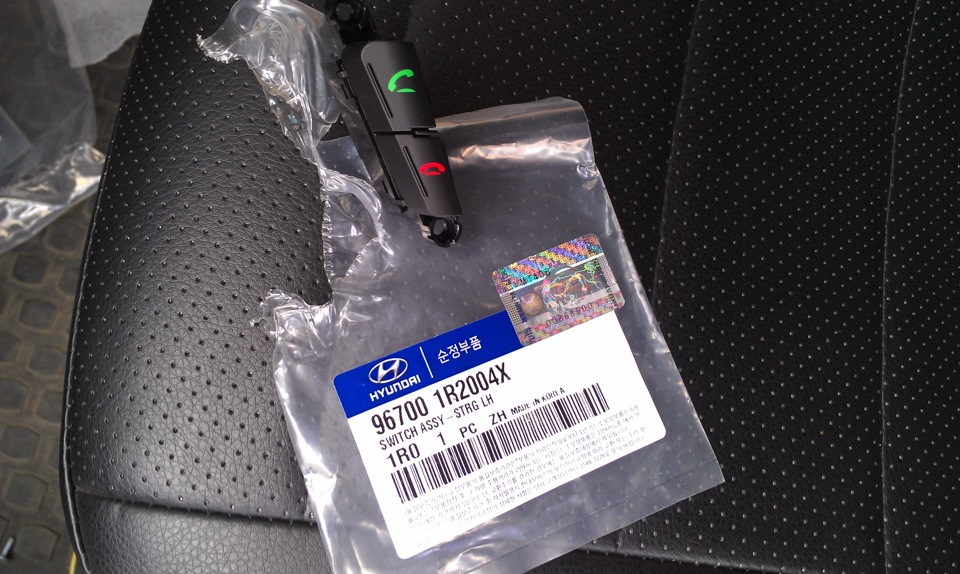

  • Кнопка управление вызовами (при необходимости) (96700-1R2004X)

Кнопка управления вызовами на руль 96700-1R2004X на автомобиле Hyundai Solaris 2010-2016

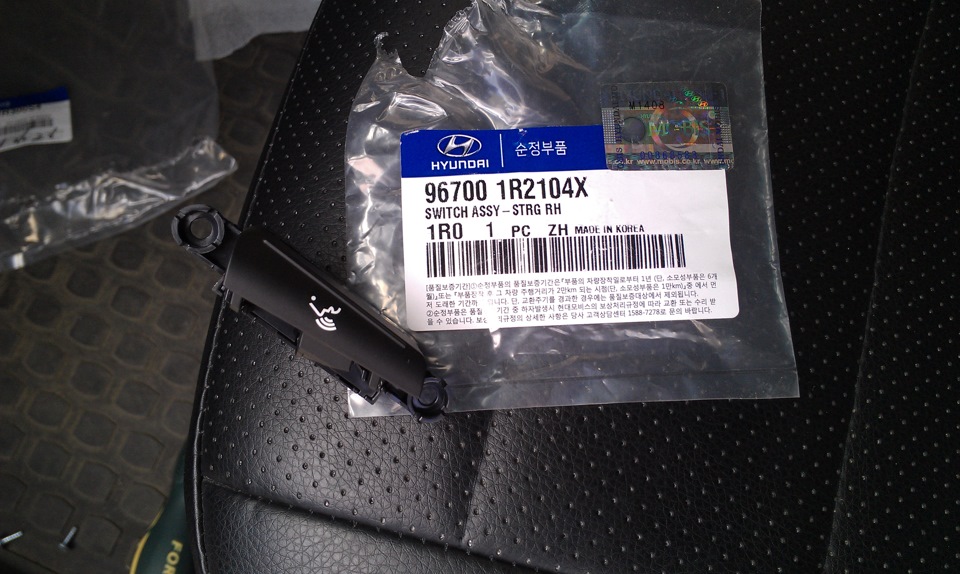

  • Кнопка управления голосовым набором (при необходимости) (96700-1R2104X)

Кнопка управления голосовым набором на руль 96700-1R2104X на автомобиле Hyundai Solaris 2010-2016

Примечание:

В этой статье показано как установить кнопки на руль Хендай Солярис.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

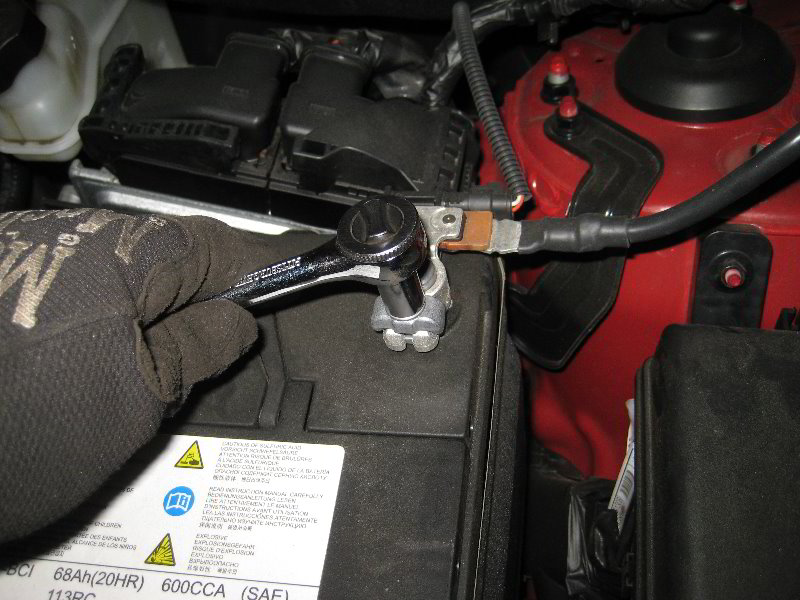

Отсоединить клемму минут от аккумулятора на автомобиле Hyundai Solaris 2010-2016

Предупреждение:

Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать десять минут после отключения электропитания.

2. На руле справа и слева открутите винты, которые держат подушку безопасности.

Расположение крепления подушки безопасности водителя на автомобиле Hyundai Solaris 2010-2016

Открутить крепление подушки безопасности водителя на автомобиле Hyundai Solaris 2010-2016

Примечание:

Винты откручиваются, но остаются внутри руля.

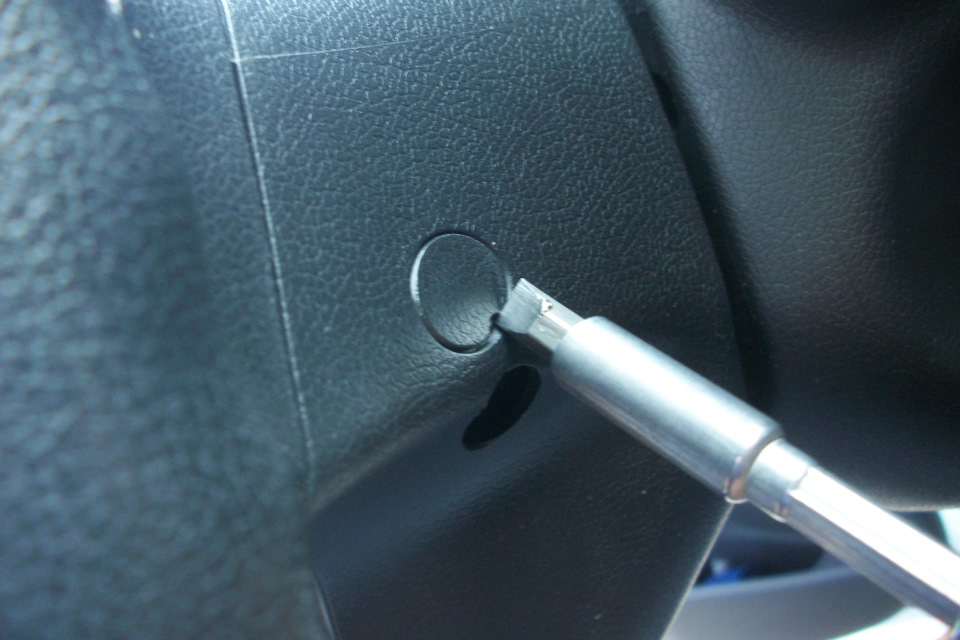

3. Плоской отверткой подденьте заглушку справа и слева. Поддевайте аккуратно, чтобы не поцарапать пластик.

Поддеть заглушки крепления накладки руля на автомобиле Hyundai Solaris 2010-2016

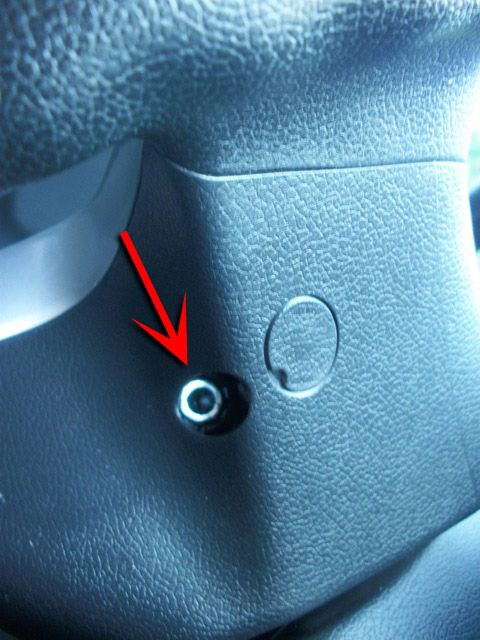

4. Под заглушками слева и справа открутите два винта крепления накладки руля.

Открутить винты крепления накладки руля на автомобиле Hyundai Solaris 2010-2016

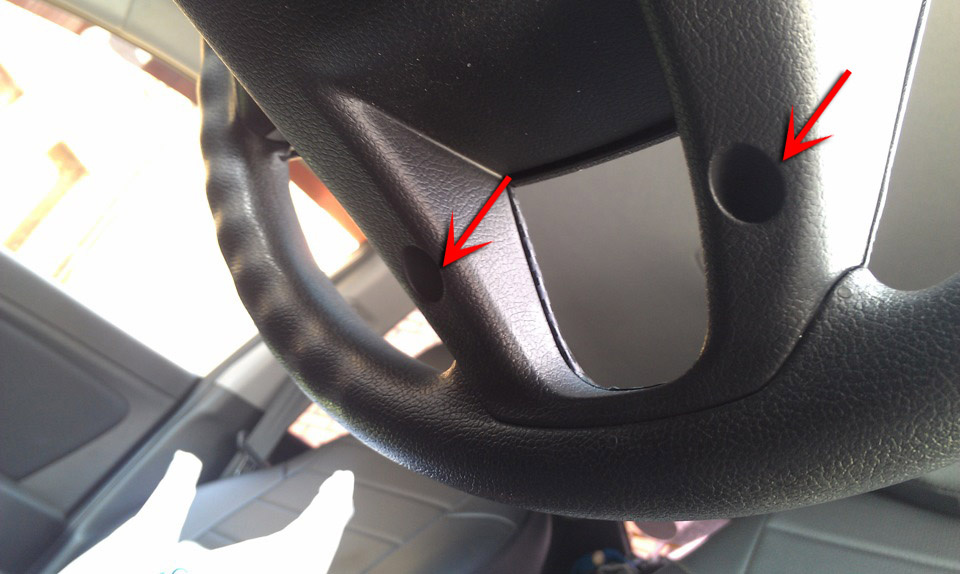

5. Снизу руля с внутренней стороны открутите еще два винта, держащих накладку.

Расположение крепления накладки руля автомобиля Hyndai Solaris 2010-2016

Открутить два винта внизу руля на автомобиле Hyundai Solaris 2010-2016

6. Аккуратно потяните накладку вниз и снимите накладку.

Снять накладку руля на автомобиле Hyundai Solaris 2010-2016

Накладка на руль Солярис.

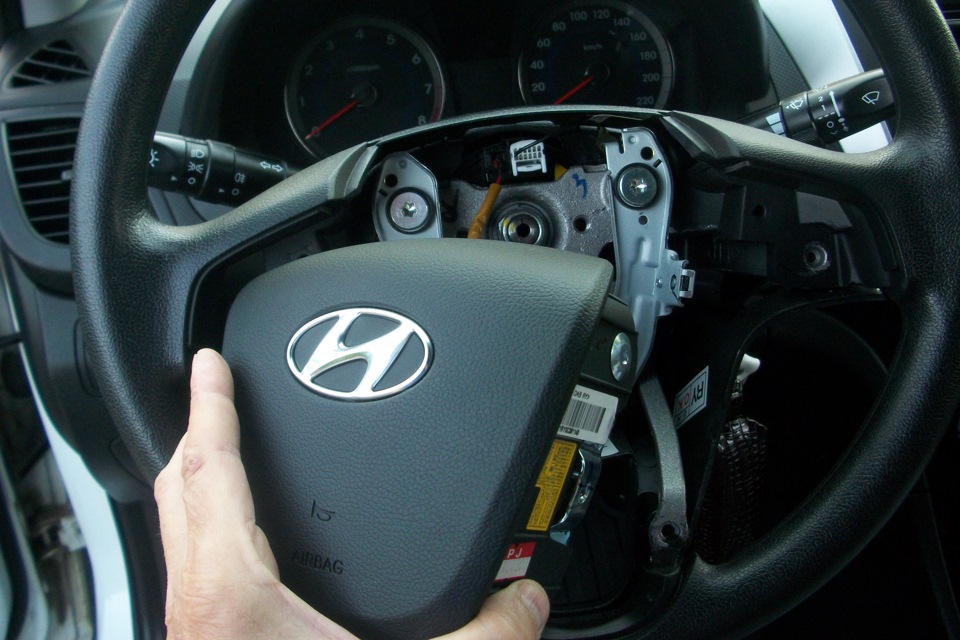

7. Аккуратно приподнимите подушку безопасности и отведите её в сторону.

Отвести в сторону подушку безопасности на автомобиле Hyundai Solaris 2010-2016

Подушка безопасности Солярис.

Примечание:

При необходимости, можете снять подушку безопасности, как описано в этой статье.

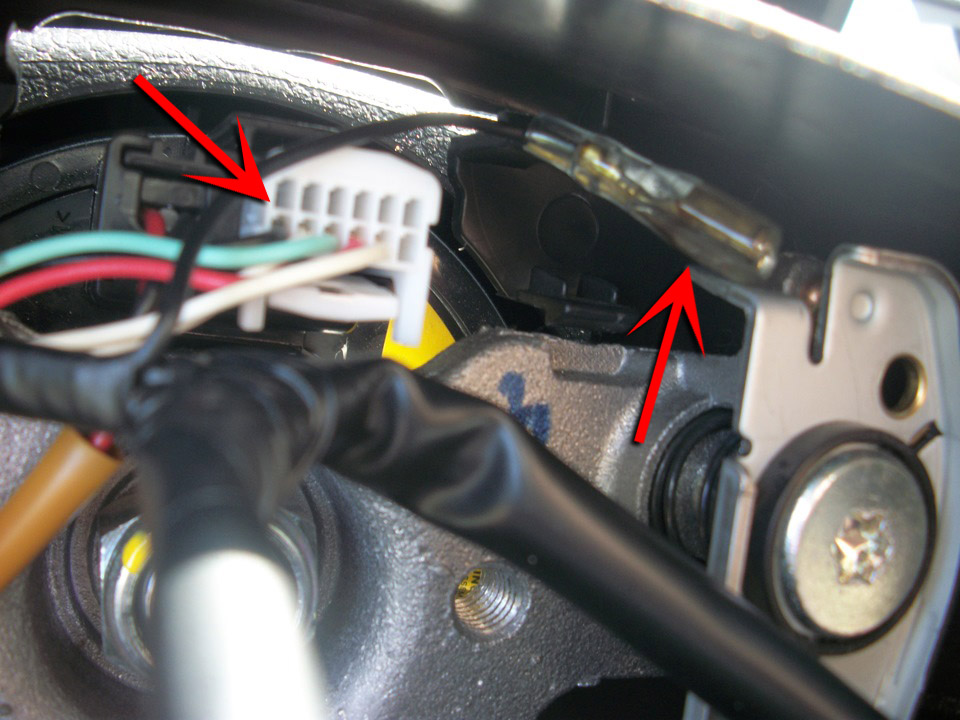

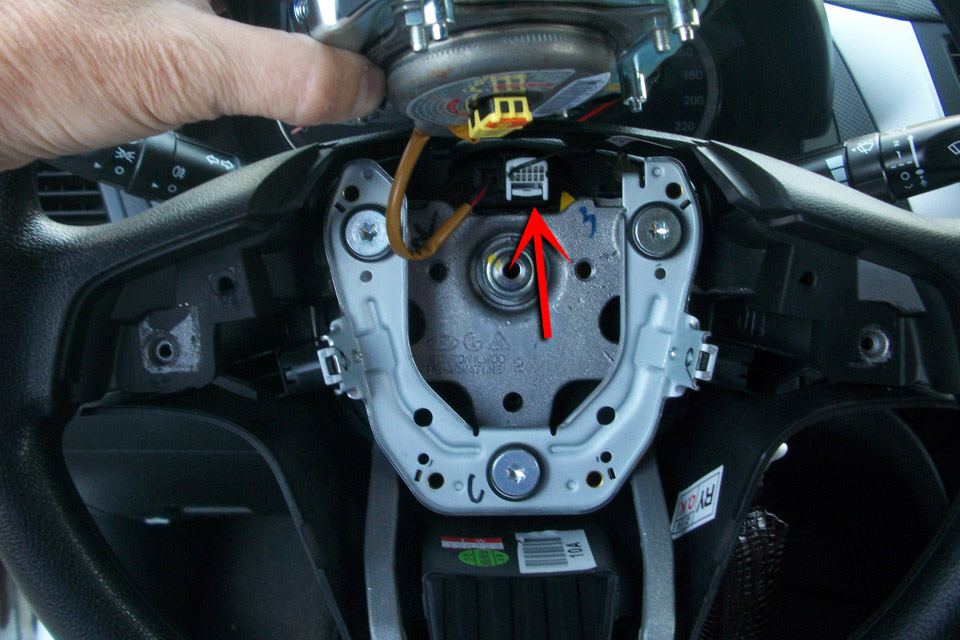

8. Извлеките колодку проводов старой проводки.

Снять колодку старой проводки руля на автомобиле Hyundai Solaris 2010-2016

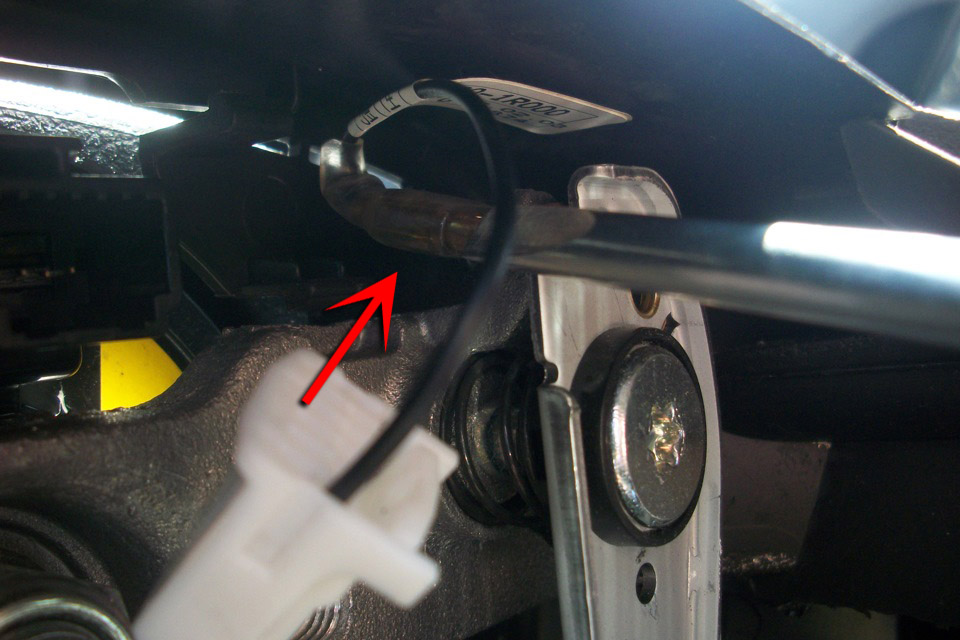

9. Плоской отверткой отсоедините зажим заземления проводки и снимите старую проводку.

Отсоединить заземление старой проводки руля на автомобиле Hyundai Solaris 2010-2016

Старая проводка руля на автомобиле Hyundai Solaris 2010-2016

Старая проводка.

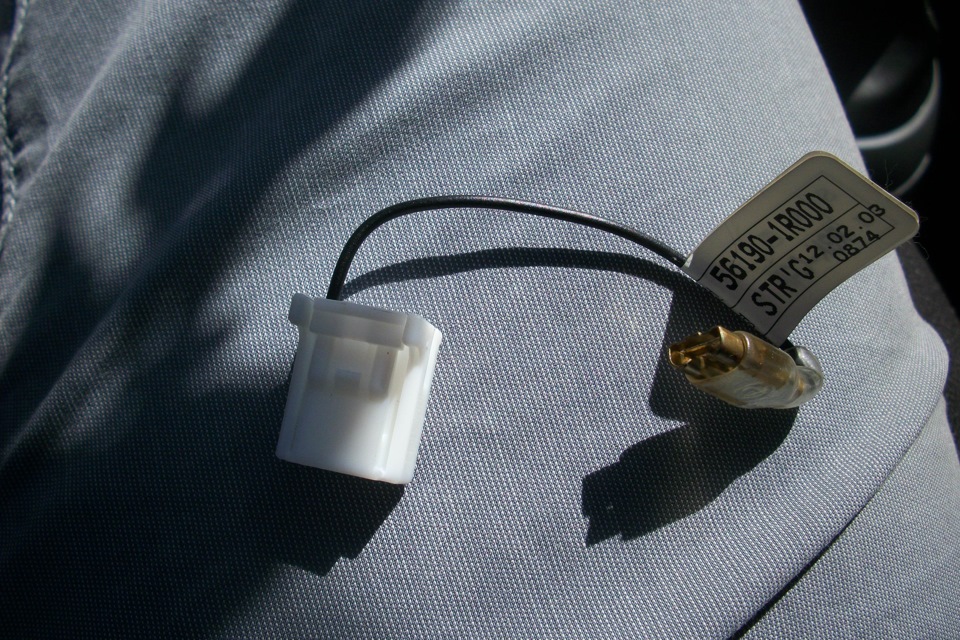

10. Вставьте заземление и колодку новой проводки.

Вставить новую проводку руля для кнопок на автомобиле Hyundai Solaris 2010-2016

11. Белая колодка проводов идет на управление громкости и отключение звука (левая сторона), а черная колодка проводов идет на переключение станций (правая сторона).

Подключение дополнительных кнопок на руль на автомобиле Hyundai Solaris 2010-2016

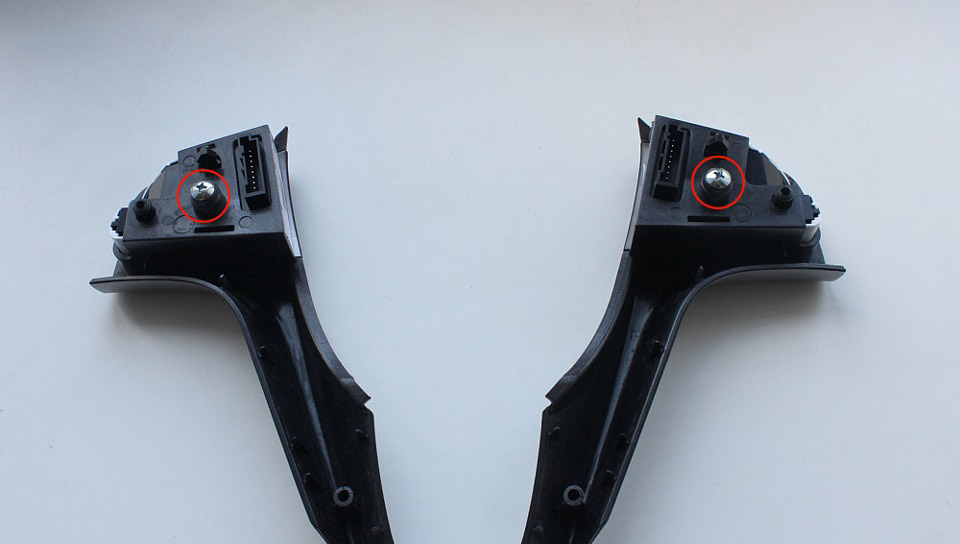

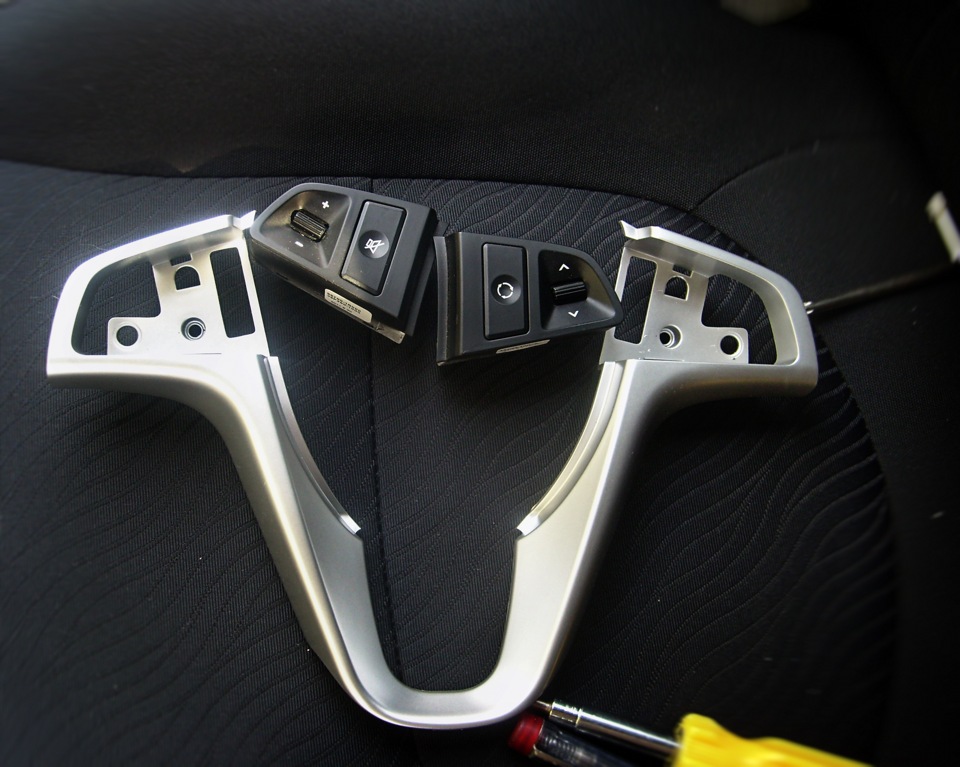

12. Прикрутите кнопки к рулевой накладке.

Рулевая накладка с кнопками на автомобиле Hyundai Solaris 2010-2016

Кнопки на руль Хендай Солярис.

Установить кнопки на рулевую накладку на автомобиле Hyundai Solaris 2010-2016

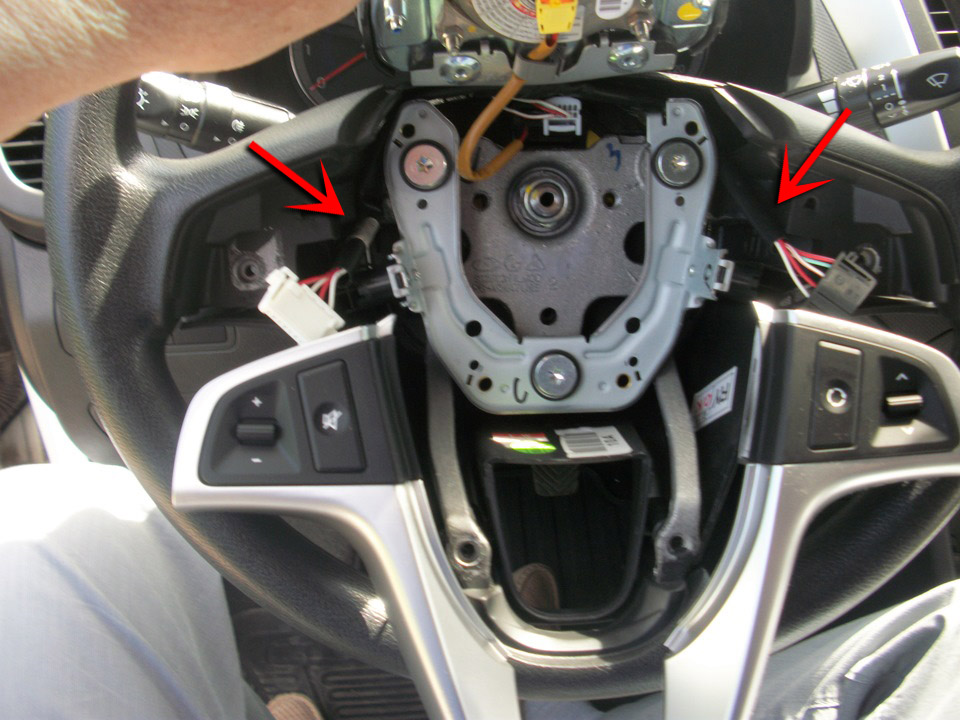

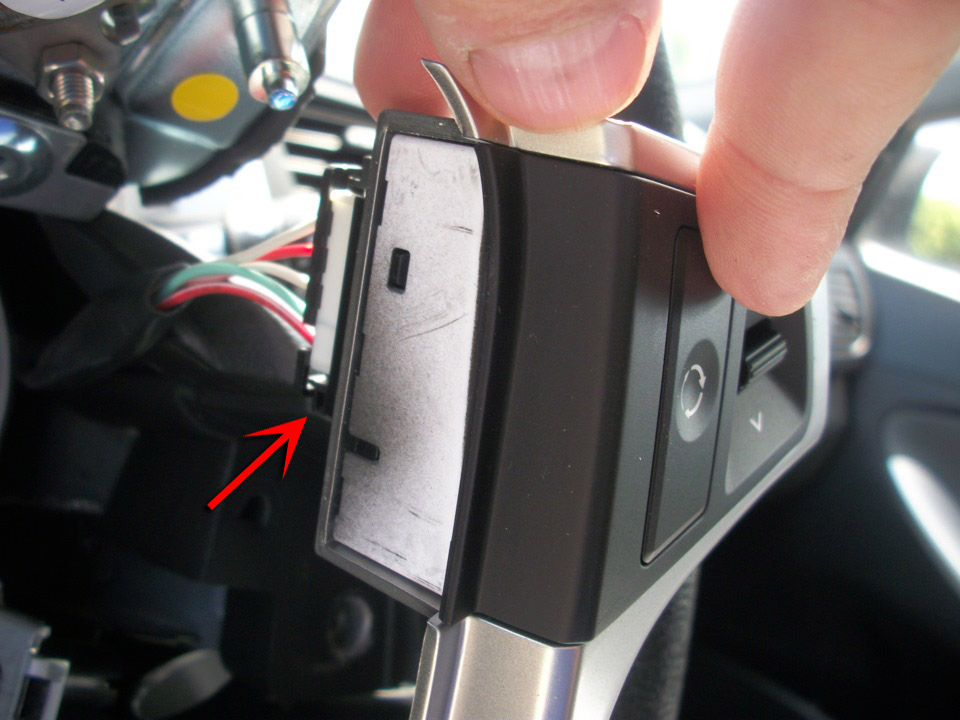

13. Заведите колодки проводов за металлическую накладку и подключите их к кнопкам.

Новая проводка на руле на автомобиле Hyundai Solaris 2010-2016

Подключить кнопки на руле на автомобиле Hyundai Solaris 2010-2016

14. Установите все снятые детали в порядке, обратном снятию.

Установка кнопок на руль на автомобиле Hyundai Solaris 2010-2016

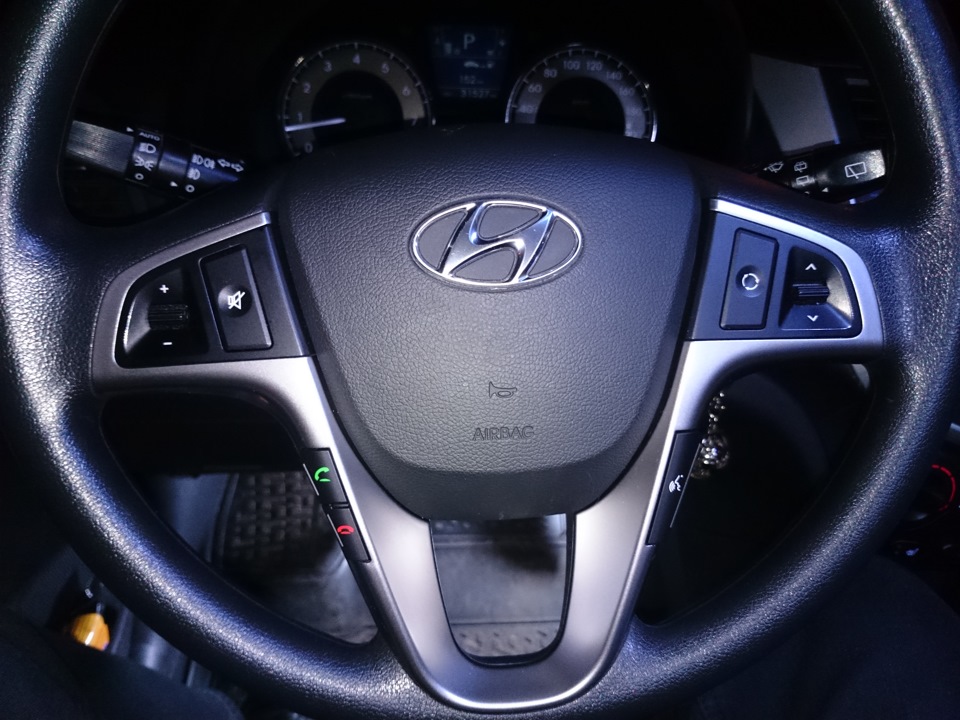

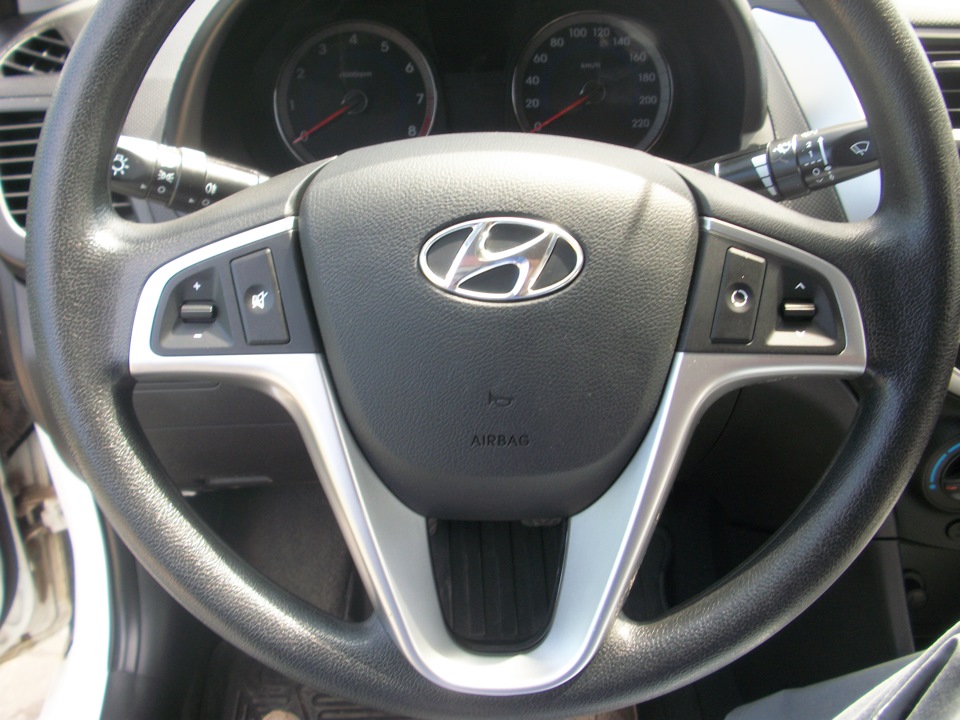

Конечный результат.

Примечание:

Если вы хотите установить кнопки управления телефоном, то процесс установки идентичен описанной установки в этой статье. Вам только потребуется другая проводка и другая накладка с кнопками. Колодки все разные, перепутать невозможно.

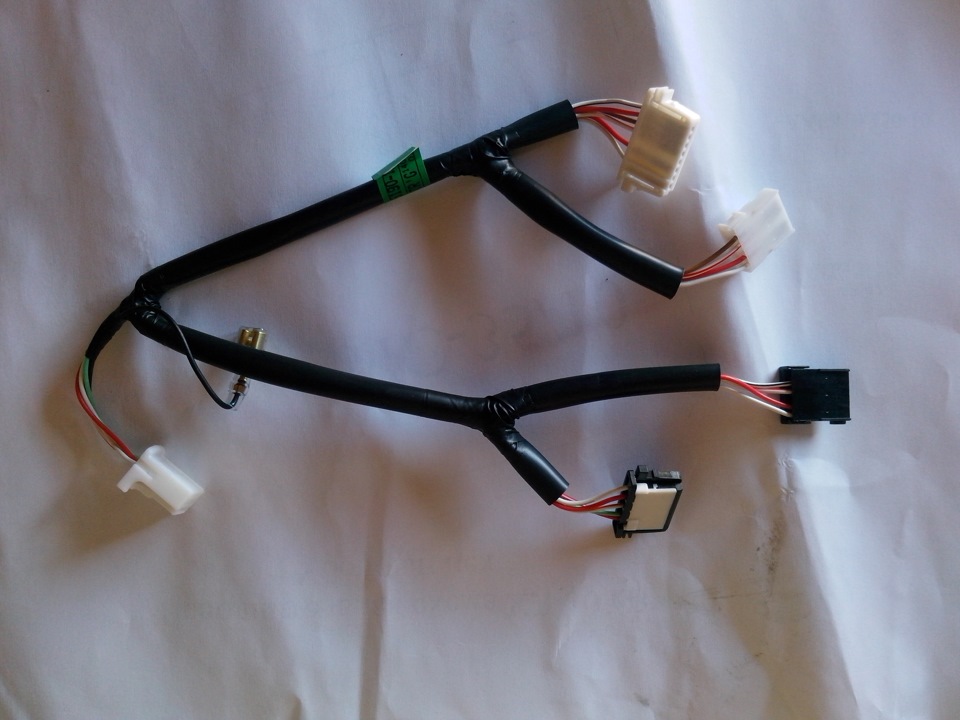

Проводка для телефонных кнопок руля на автомобиле Hyundai Solaris 2010-2016

Проводка для музыкальных и телефонных кнопок.

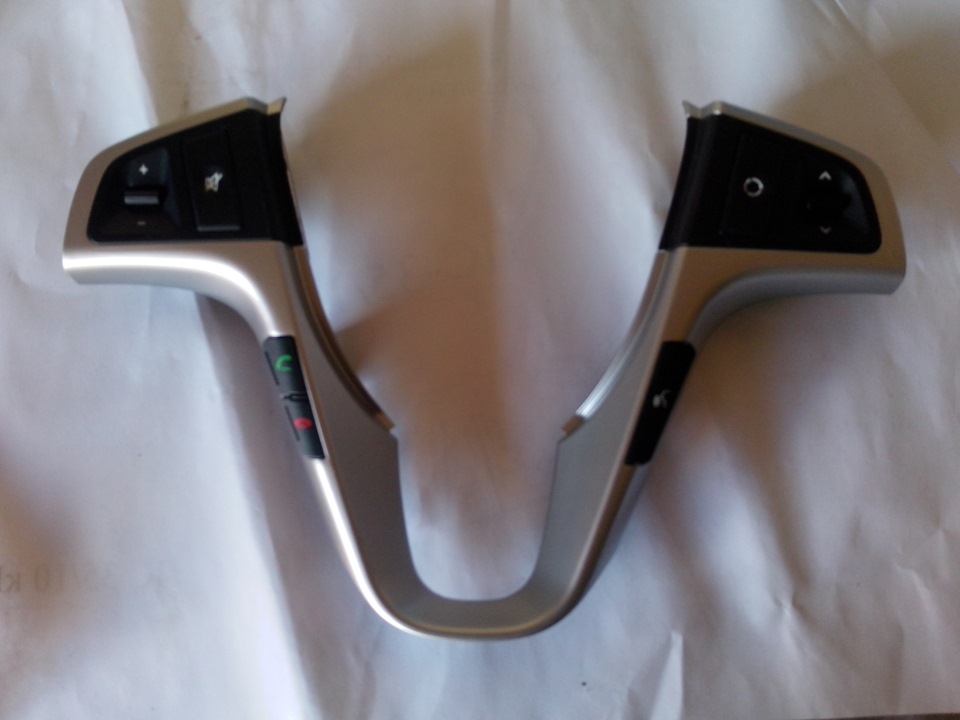

Накладка на руль для четырех кнопок на автомобиле Hyundai Solaris 2010-2016

Накладка с установленными кнопками.

Установить телефонные кнопки на руль на автомобиле Hyundai Solaris

Конечный результат.
