Снятие бачка омывателя, насоса омывателя и датчика уровня омывающей жидкости Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Балонный ключ
  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская малая
  • Отвертка крестовая средняя
  • Упоры под колеса («башмаки»)
  • Опорные стойки
  • Домкрат винтовой

Детали и расходники:

  • Бачок омывателя
  • Насос омывателя
  • Датчик уровня омывающей жидкости (при необходимости)
  • Уплотнительное кольцо насоса омывателя (при необходимости)
  • Уплотнительное кольцо датчика уровня омывающей жидкости (при необходимости)
  • Охлаждающая жидкость

Примечание:

Насос и бачок омывателя ветрового и заднего стекол снимаем в случае их замены при выходе из строя. Бачок закреплен под правым передним крылом и закрыт правым подкрылком.

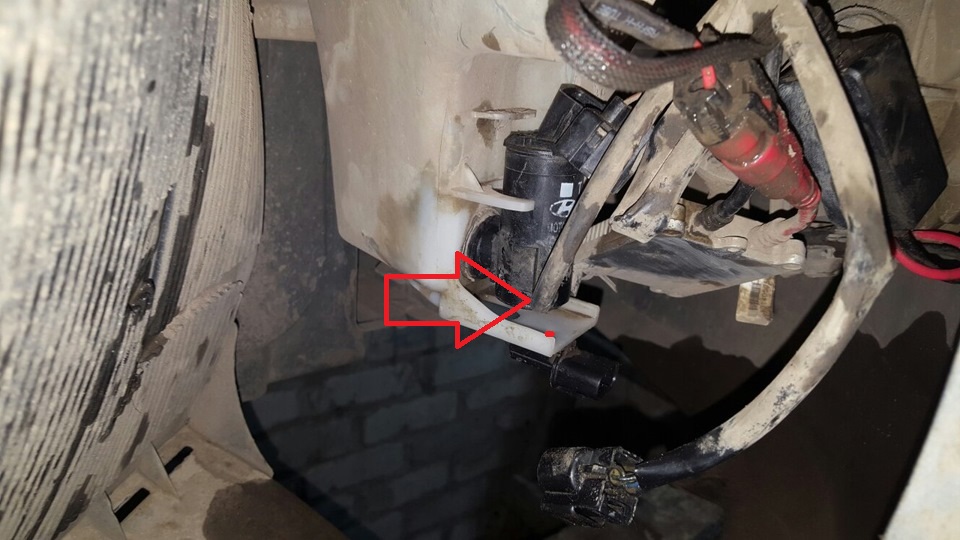

Расположение насоса омывателя на автомобиле Hyundai Solaris

Расположение насоса омывателя.

Для снятия бачка омывателя, и насоса омывателя выполните следующее:

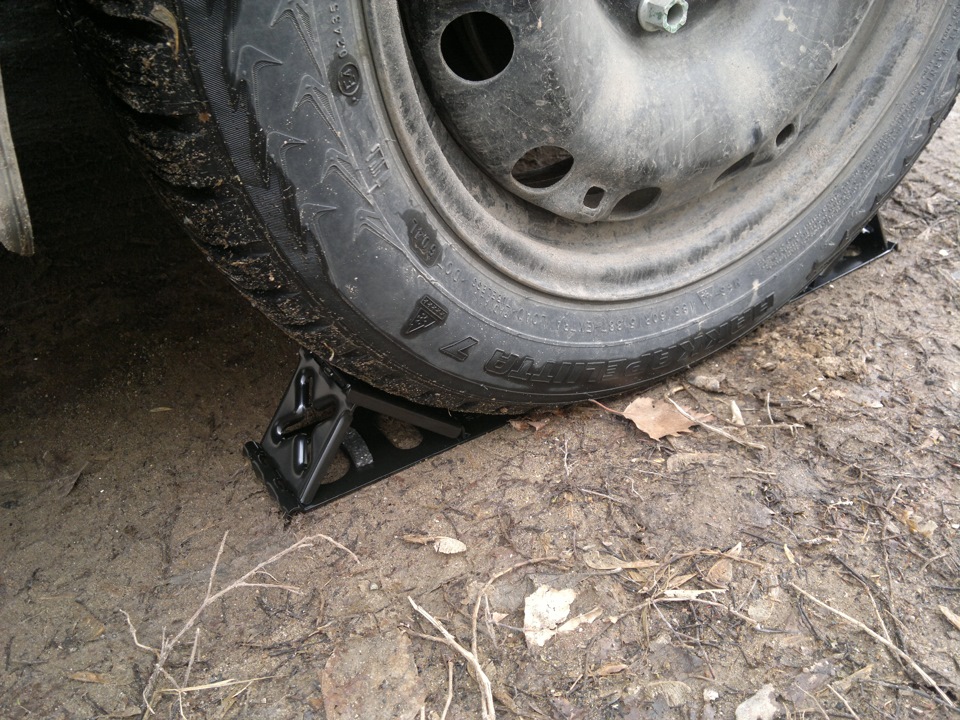

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

Установить противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

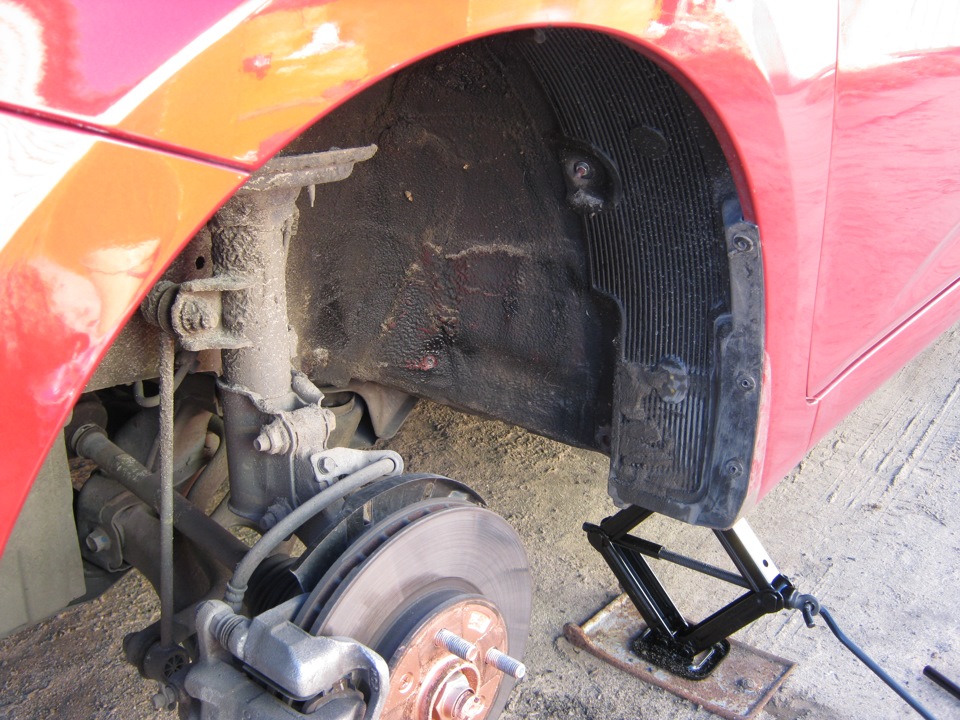

2. Ослабьте затяжку гаек крепления колеса, приподнимите переднюю, часть автомобиля, установите ее на надежные опоры, отверните гайки крепления колеса и снимите колесо.

Снять колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

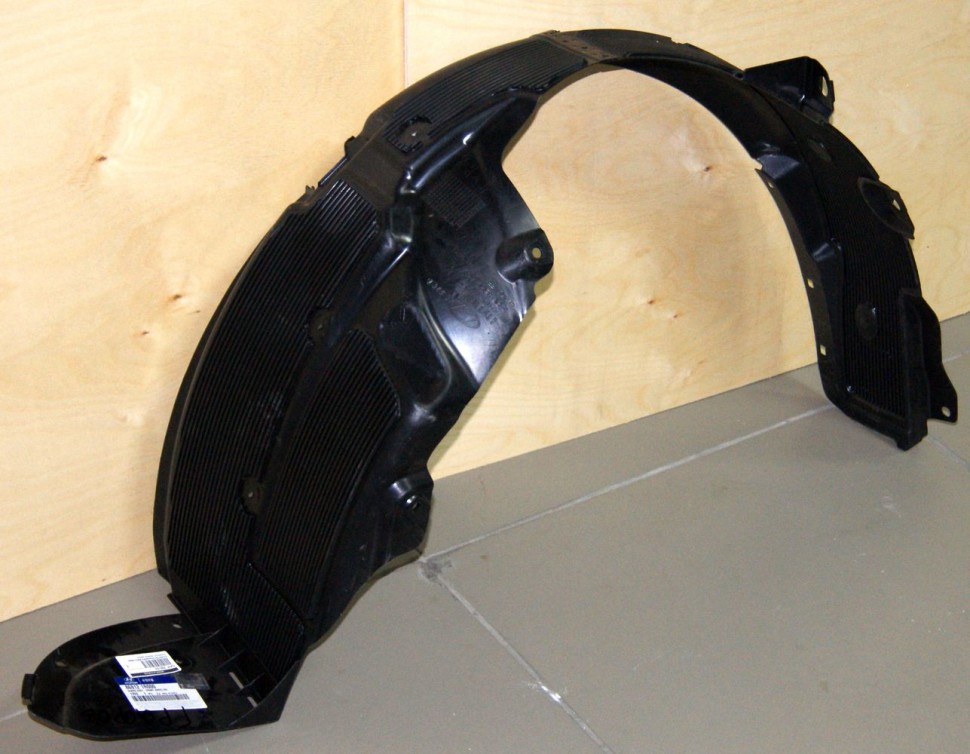

3. Снимаем правый передний подкрылок, как описано здесь.

Снять правый передний подкрылок на автомобиле Hyundai Solaris

4. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снять клемму провода «минусового» вывода аккумуляторной батареи на автомобиле Hyundai Solaris

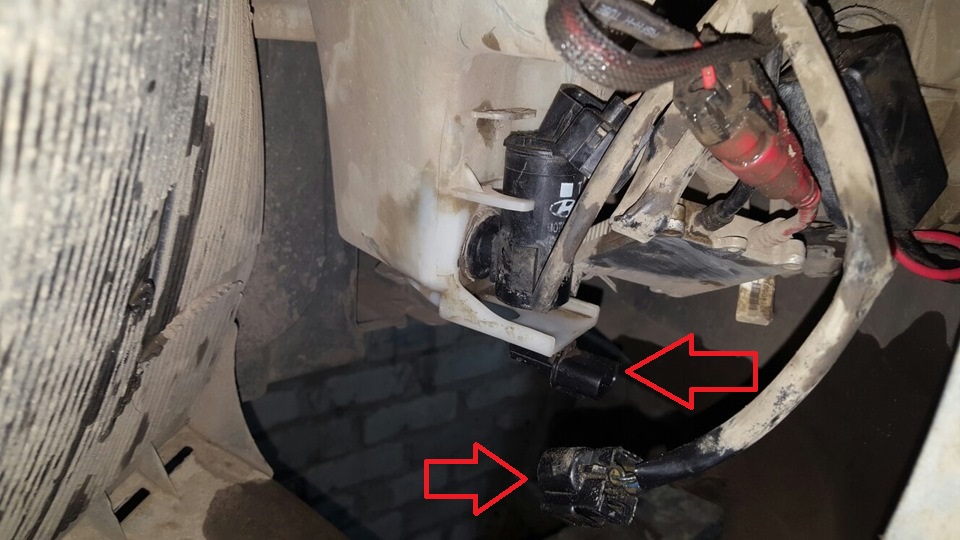

5. Нажав на фиксатор колодки проводов, отсоединяем ее от разъема датчика уровня омывающей жидкости.

Отсоединить колодку проводов от датчика уровня омывающей жидкости на автомобиле Hyundai Solaris

6. Отсоединяем шланг омывателя ветрового стекла от штуцера насоса (насос омывателя автомобиля с кузовом хэтчбек имеет два штуцера).

Отсоединить шланг омывателя ветрового стекла от штуцера насоса омывателя на автомобиле Hyundai Solaris

7. Нажав на фиксатор колодки проводов, отсоединяем ее от разъема насоса.

Снять колодки проводов от разъема насоса омывателя на автомобиле Hyundai Solaris

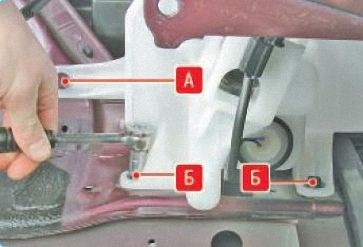

8. Выверните винт А и болты Б крепления бачка омывателя.

Расположение крепления бачка омывателя на автомобиле Hyundai Soalris

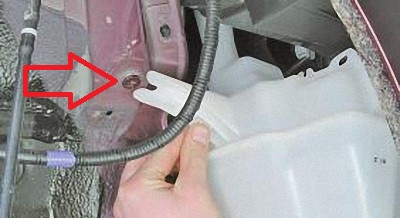

9. Выведите из зацепления с винтом кронштейн верхнего крепления бачка омывателя и снимите бачок.

Снять бачок омывателя на автомобиле Hyundai Solaris

Примечание:

При наличии омывающей жидкости в бачке сливаем ее через заливную горловину.​

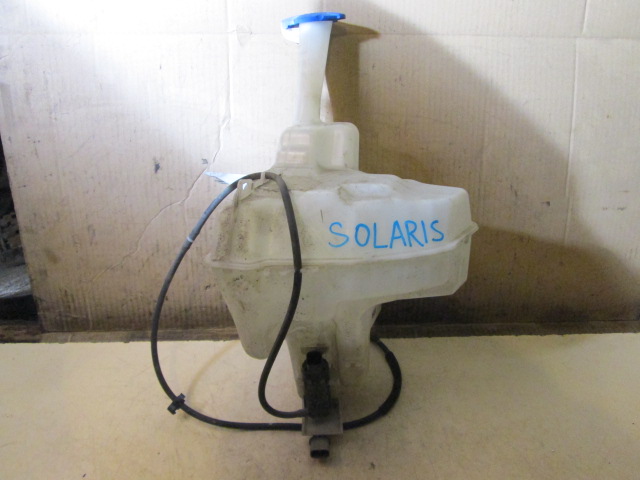

Бачок омывателя на автомобиле Hyundai Solaris

Бачок омывателя

10. Подденьте отверткой корпус насоса омывателя ветрового стекла.

Подденьте отверткой корпус насоса омывателя ветрового стекла на автомобиле Hyundai Solaris

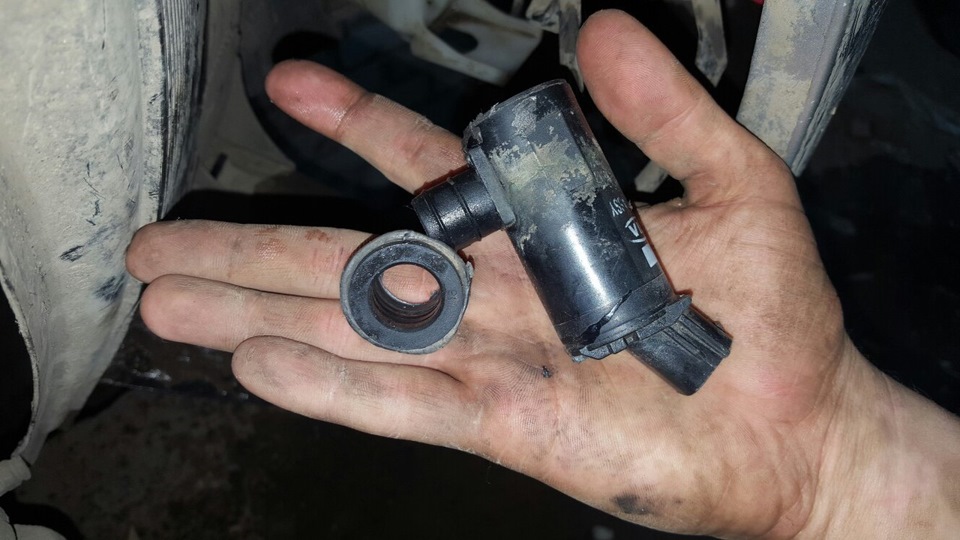

11. Преодолевая сопротивление уплотнительного кольца, вынимаем корпус насоса из кольца. Вынимаем из отверстия бачка резиновое уплотнительное кольцо.

Снять насос омывателя ветрового стекла на автомобиле Hyundai Solaris

Предупреждение:

Порванное или потерявшее эластичность кольцо заменяем новым.

12. Устанавливаем насос омывателя в обратной последовательности.

Для снятия датчика уровня омывающей жидкости выполните следующее:

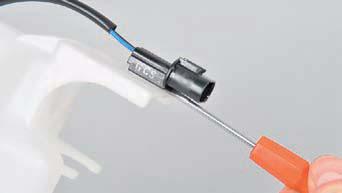

1. Плоской отвёрткой нажимаем на фиксатор крепления разъема датчика к кронштейну и снимаем его с кронштейна.

Отсоединить фиксатор крепления разъема датчика уровня жидкости омывателя на автомобиле Hyundai Solaris

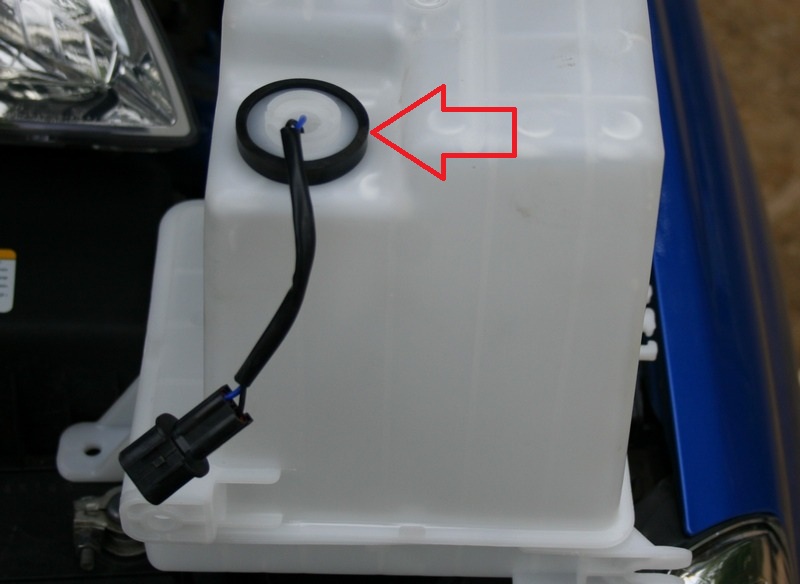

2. Шлицевой отвёрткой отодвигаем край резинового уплотнительного кольца и, преодолевая сопротивление уплотнительного кольца, вынимаем корпус датчика с резиновым уплотнительным кольцом.

Снять датчик уровня омывающей жидкости на автомобиле Hyundai Solaris

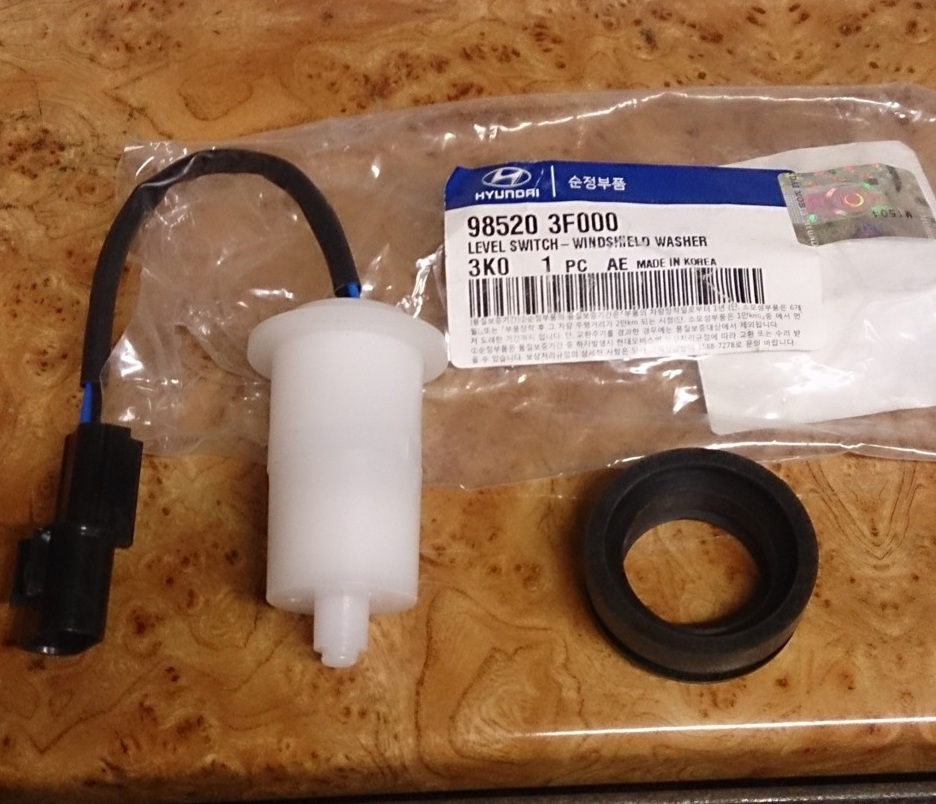

Датчик уровня омывающей жидкости на автомобиле Hyundai Solaris

Датчик уровня омывающей жидкости с уплотнительным кольцом

Предупреждение:

Порванное или потерявшее эластичность кольцо заменяем новым.

3. Собираем узел и устанавливаем его на автомобиль в обратной последовательности. После сборки заливаем в бачок омывающую жидкость, как описано здесь.
