Снятие, проверка и установка форсунок Hyundai Solaris

Инструменты:

• Отвертка плоская средняя
• Мультиметр

Детали и расходники:

• Уплотнительные кольца форсунок
• Стопорная пластина (при необходимости)
• Форсунки
• Моторное масло

Примечание:

Возможные признаки неисправности форсунок:

• затрудненный пуск двигателя;
• неустойчивая работа двигателя;
• остановка двигателя на холостом ходу;
• повышенная частота вращения коленчатого вала на холостом ходу;
• двигатель не развивает полной мощности, недостаточная приемистость двигателя;
• рывки и провалы в работе двигателя при движении автомобиля;
• повышенный расход топлива;
• повышенное содержание СО и СН в отработавших газах;
• калильное зажигание вследствие нарушения герметичности форсунок.

1. Снимите топливную рампу, как описано здесь.

2. С помощью отвертки отведите в сторону два фиксатора стопорной пластины форсунки, снимите стопорную пластину.

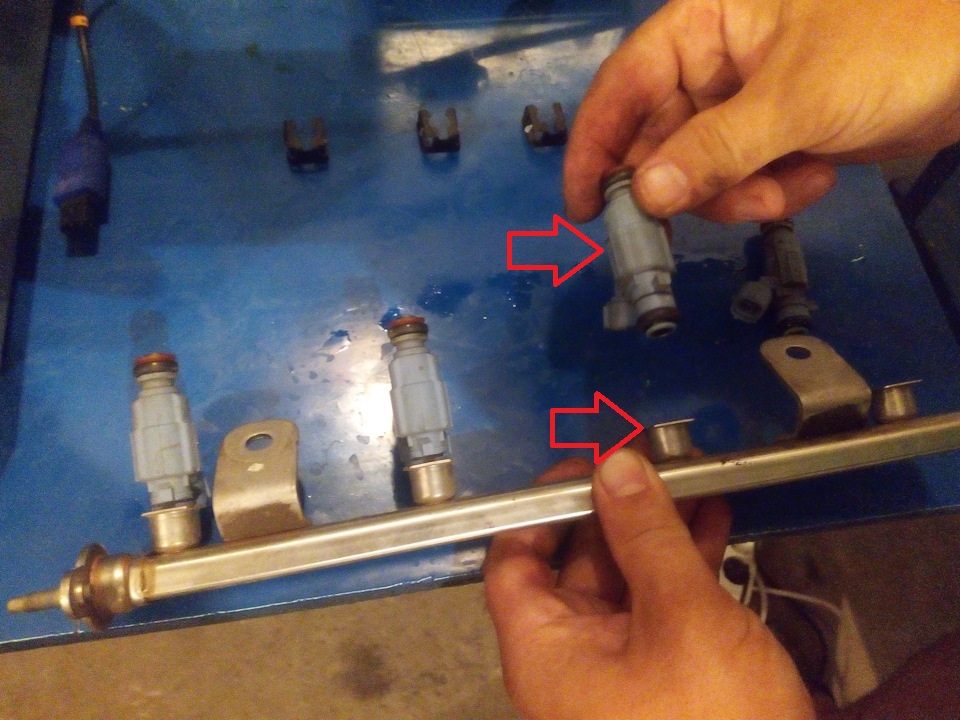

3. Извлеките форсунку из топливной рампы.

Примечание:

Аналогичным способом извлеките остальные форсунки.​

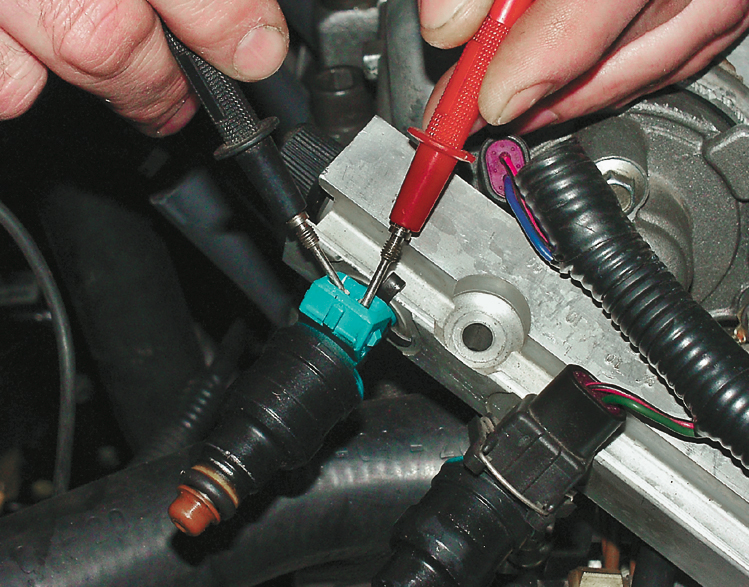

4. Проверьте мультиметром сопротивление обмотки форсунки. Сопротивление исправной форсунки должно быть 0,013–0,016 кОм. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она не ремонтно-пригодна.

Примечание:

Проверку форсунок по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

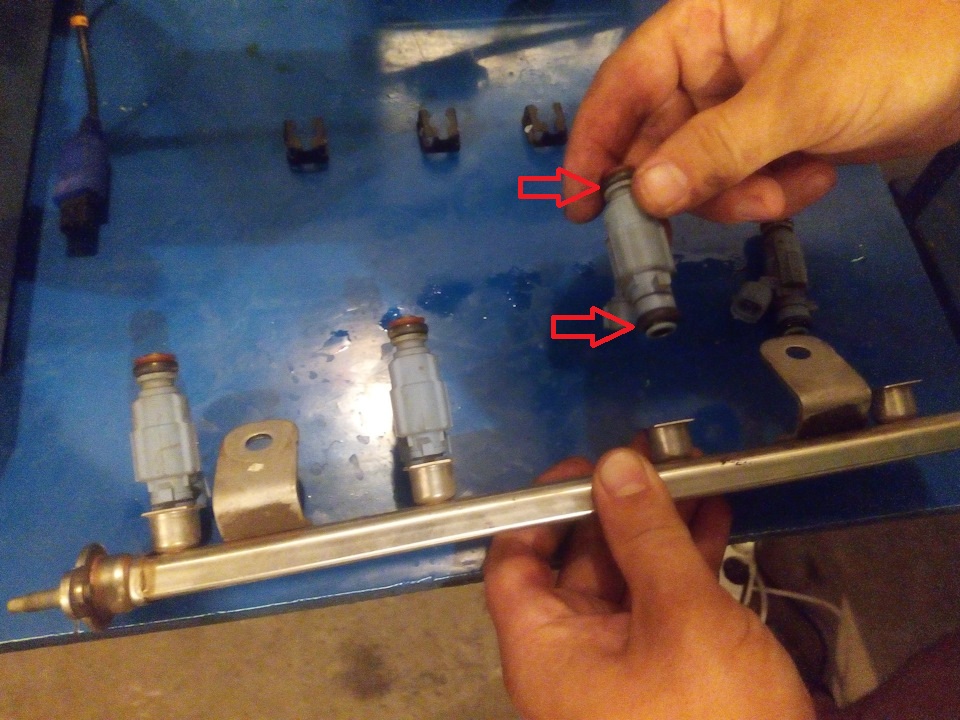

5. Подденьте отверткой и снимите уплотнительные кольца.

ПРЕДУПРЕЖДЕНИЕ:

Не допускается промывка форсунок окунанием в моющий состав, так как в этом случае будет повреждена их электрическая часть.

Примечание:

Замените уплотнительные кольца форсунок независимо от их состояния, и установите новые уплотнительные кольца, смазав их моторным маслом.​

6. Установите форсунки в порядке, обратном снятию.

7. Установите форсунки в топливную рампу, а затем, подсоединив трубопроводы к рампе, как описано здесь. Пустите двигатель, проверьте герметичность соединения трубопровода и уплотнений форсунок.
