Замена главного тормозного цилиндра Hyundai Solaris

Инструменты:

• Гаечный ключ накидной разрезной 11 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Плоскогубцы

Детали и расходники:

• Шприц
• Шланг
• Резиновое кольцо главного тормозного цилиндра
• Главный тормозной цилиндр
• Тормозная жидкость

Примечание:

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов.

1. Отвернув крышку бачка, отбираем рабочую жидкость из бачка и заворачиваем крышку.

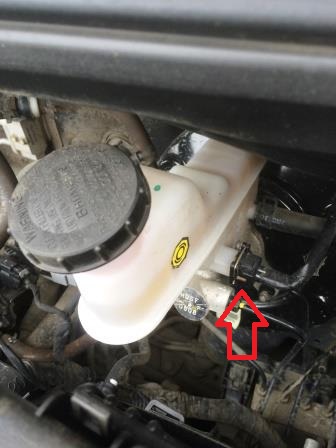

2. Нажав на фиксатор отсоединяем колодку проводов от датчика уровня тормозной жидкости.

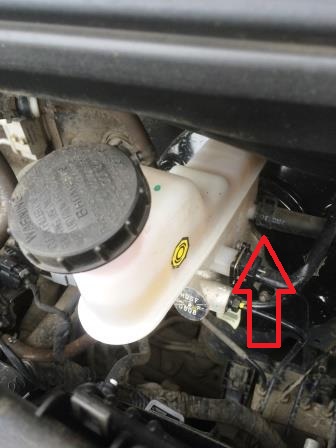

3. Пассатижами сжимаем концы хомута, крепления шланга подвода жидкости к главному цилиндру сцепления и сдвигаем хомут по шлангу, и снимаем шланг со штуцера бачка.

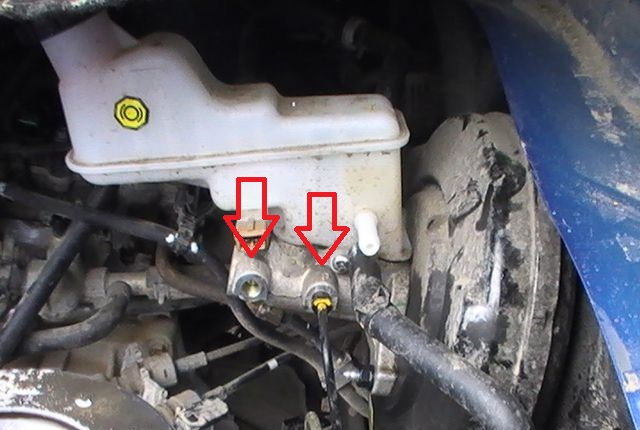

4. Специальным ключом «на 11» для штуцеров тормозных трубок отворачиваем штуцеры трубок, и отводим тормозные трубки от главного тормозного цилиндра.

Примечание:

На фото одна тормозная трубка уже откручена.

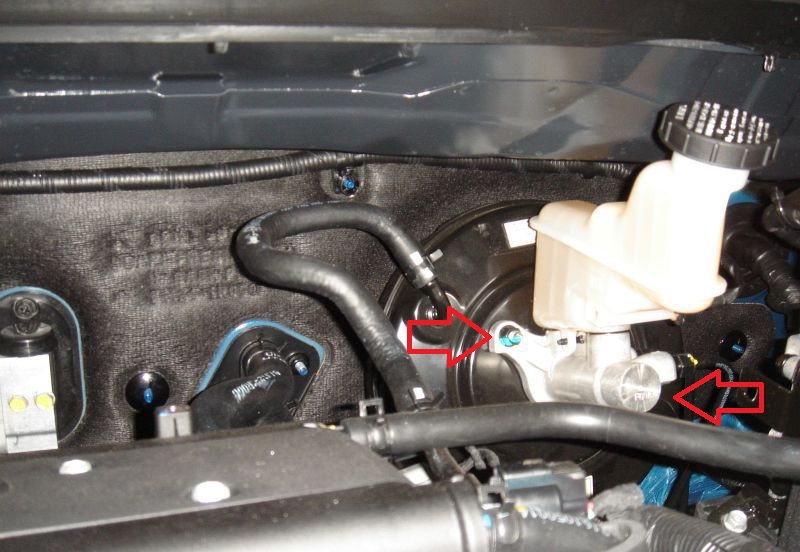

5. Ключом «на 12» отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов, и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.

Примечание:

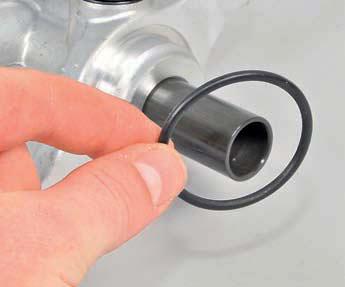

Соединение главного тормозного цилиндра с вакуумным усилителем тормозов уплотнено резиновым кольцом. Если кольцо повреждено или потеряло эластичность, снимаем его и заменяем новым.

6. Собираем главный тормозной цилиндр с бачком и устанавливаем в обратной последовательности.

7. Прокачиваем гидропривод тормозной системы, как описано здесь.

8. Восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра, как описано здесь.
