Инструменты:
- Гаечный ключ торцевой Г-образный 10 мм
- Гаечный ключ торцевой Г-образный 12 мм
- Балонный ключ
- Противооткатный упор (башмак)
- Домкрат винтовой
- Опорные стойки
- Отвертка плоская средняя
Детали и расходники:
- Передние датчики частоты вращения колеса
- Задние датчики частоты вращения колеса
Для замены датчика частоты вращения переднего колеса выполните следующее:

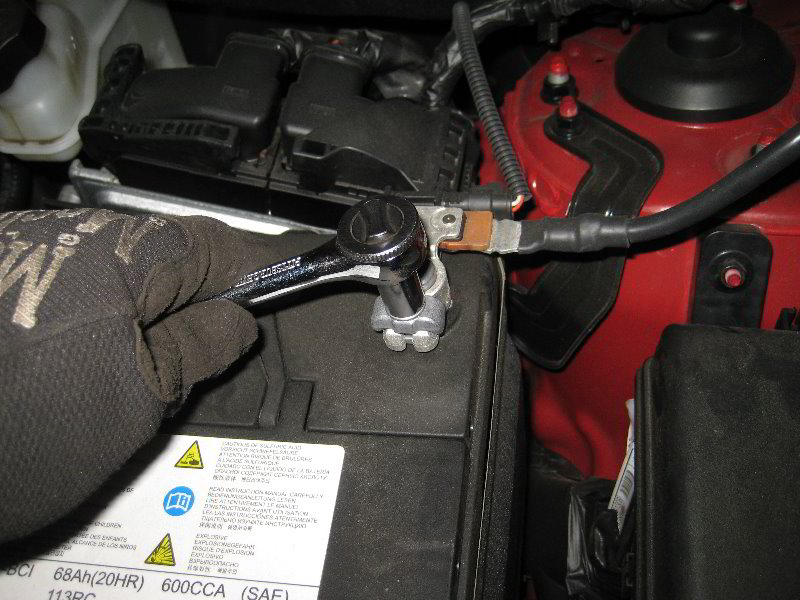

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

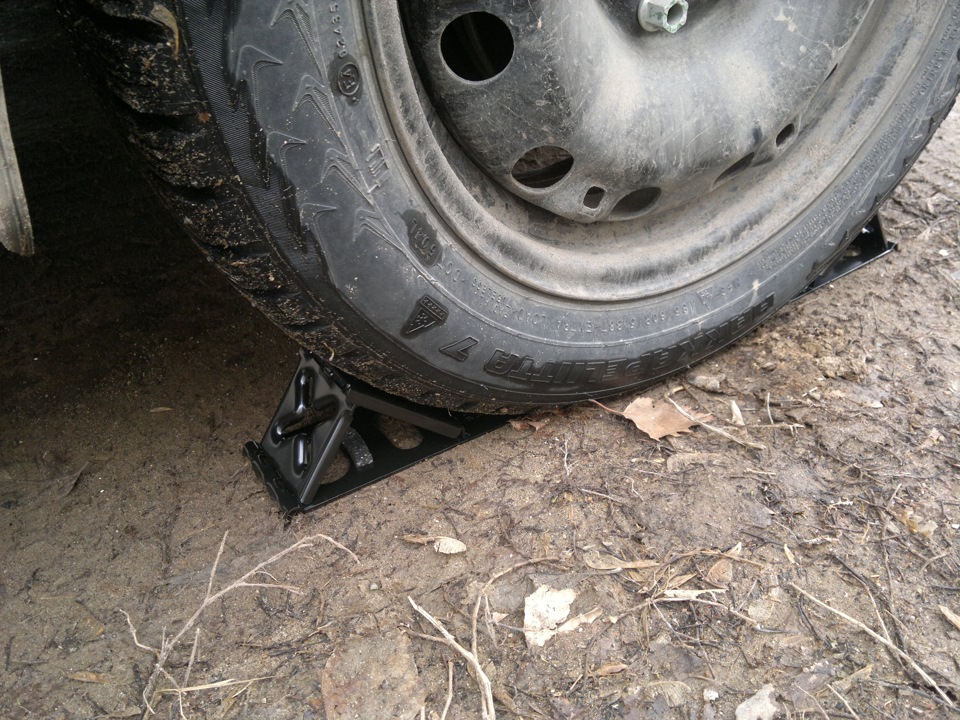

2. Затормозите автомобиль стояночным тормозом. Установите противооткатные упоры («башмаки») под задние колеса.
3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.
Предупреждение:
Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

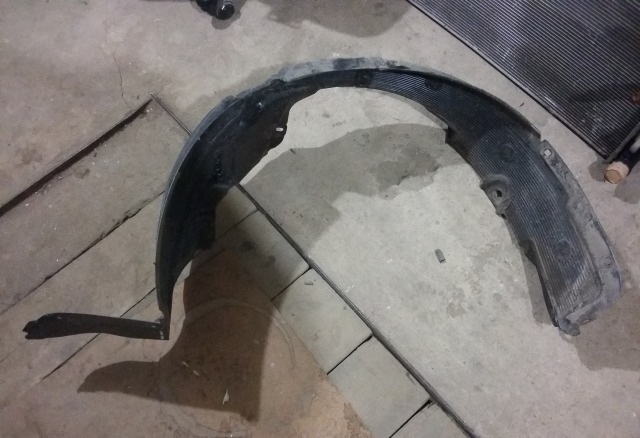

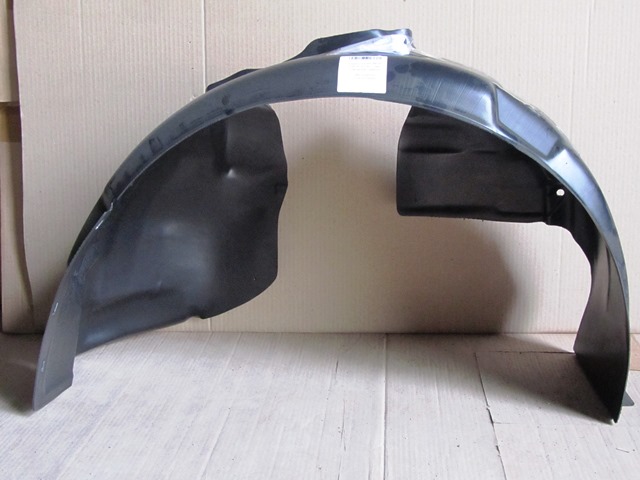

4. Снимите подкрылок переднего колеса, как описано здесь.

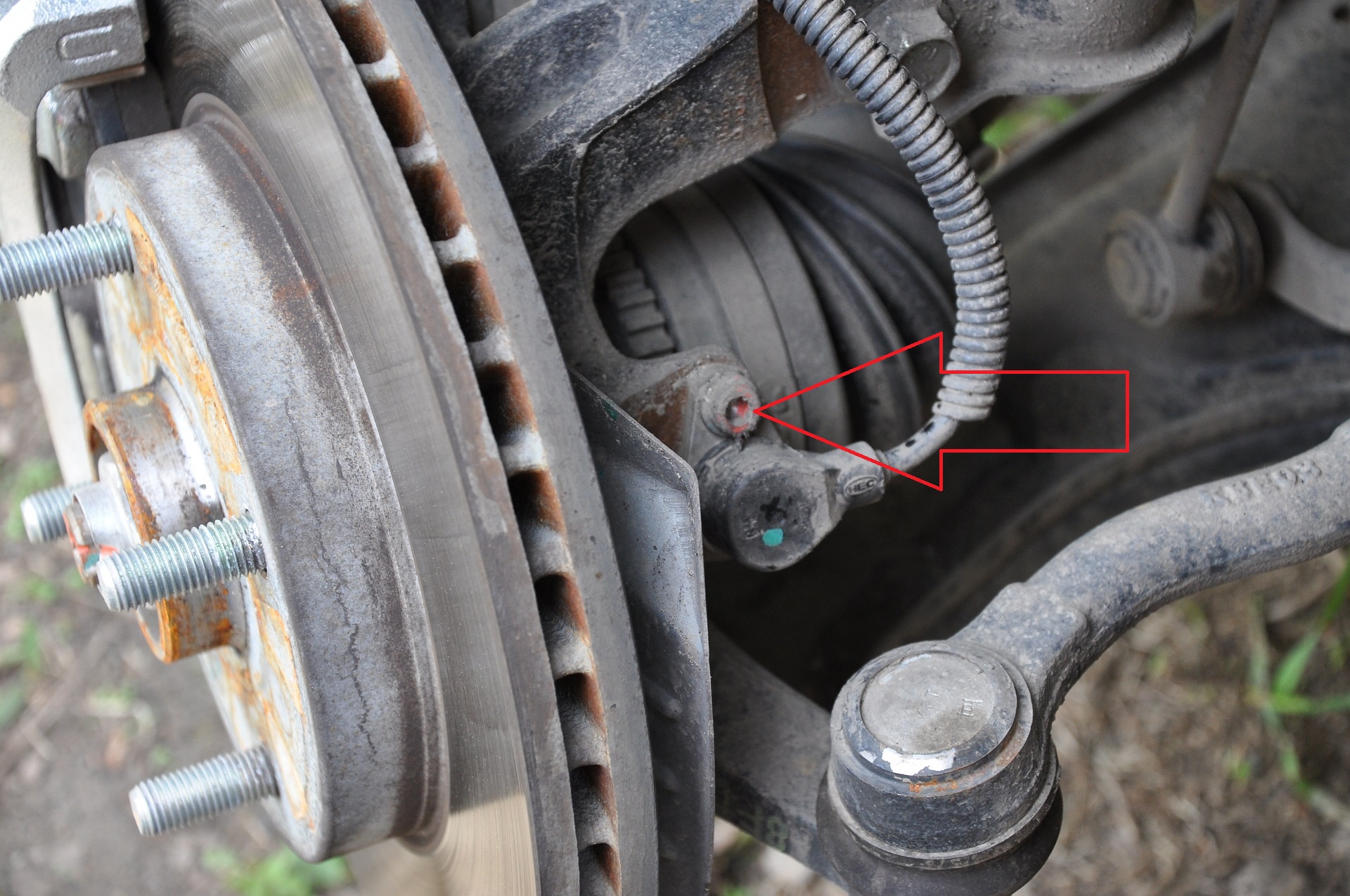

5. Выверните болт крепления датчика частоты вращения переднего колеса к поворотному кулаку и извлеките датчик из отверстия кулака.

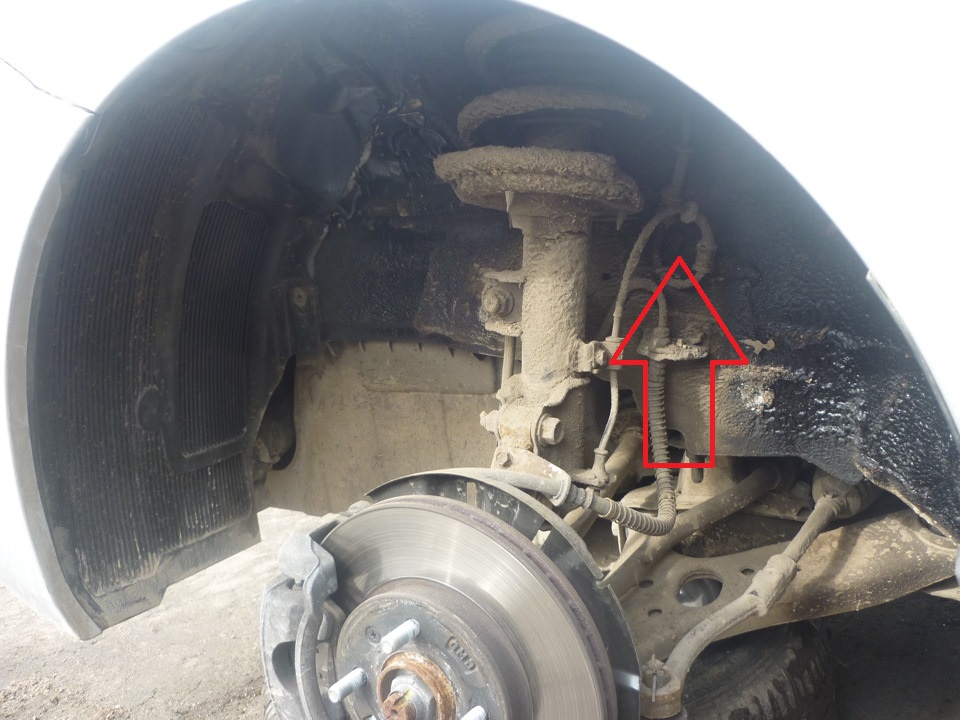

6. Извлеките держатель жгута проводов датчика частоты вращения переднего колеса с кронштейна на амортизаторной стойке.
7. Выверните болт крепления держателя жгута проводов датчика к кронштейну амортизаторной стойки.
8. Выверните болт крепления держателя жгута проводов датчика к кузову.
9. Подденьте отверткой и извлеките держатель жгута проводов датчика.
10. Нажмите на фиксатор колодки жгута проводов датчика частоты вращения переднего колеса и разъедините колодку.
Примечание:
Колодка жгута проводов датчика частоты вращения переднего колеса расположена под подкрылком.

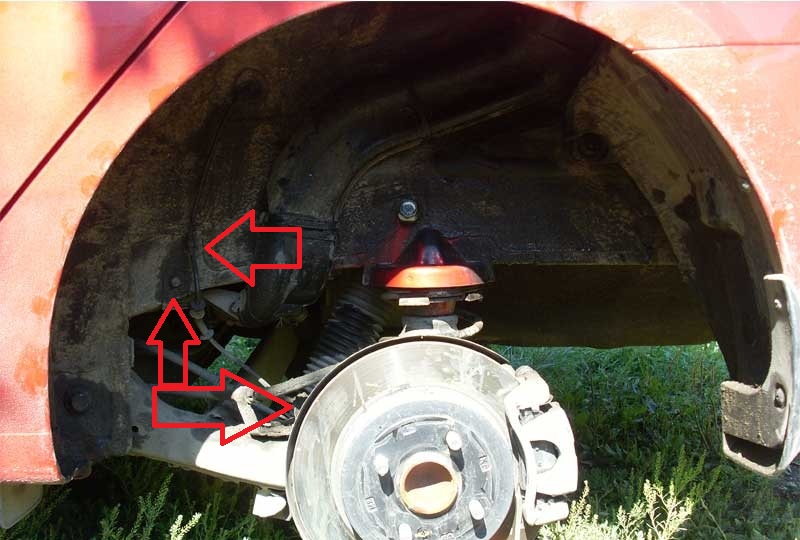

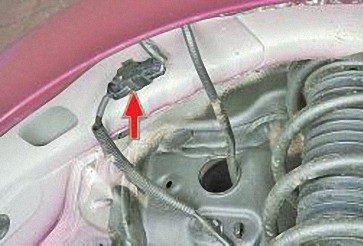

Расположение колодки проводов датчика частоты вращения переднего колеса.
Предупреждение:
При установке датчика частоты вращения переднего колеса точно совместите отверстие в его корпусе с резьбовым отверстием в кулаке. В процессе установки не поворачивайте датчик вокруг продольной оси.
Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой в кулак.
Если датчик с большим сопротивлением входит в отверстие кулака с самого начала установки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.).
Категорически запрещается запрессовывать датчик частоты вращения колеса молотком.
11. Аналогично снимите датчик частоты вращения другого переднего колеса.
12. Установите датчики частоты вращения передних колес в порядке, обратном снятию.
Для замены датчика частоты вращения заднего колеса выполните следующее:
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Затормозите автомобиль стояночным тормозом. Установите противооткатные упоры («башмаки») под передние колеса.
3. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры и снимите колесо.
Предупреждение:
Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

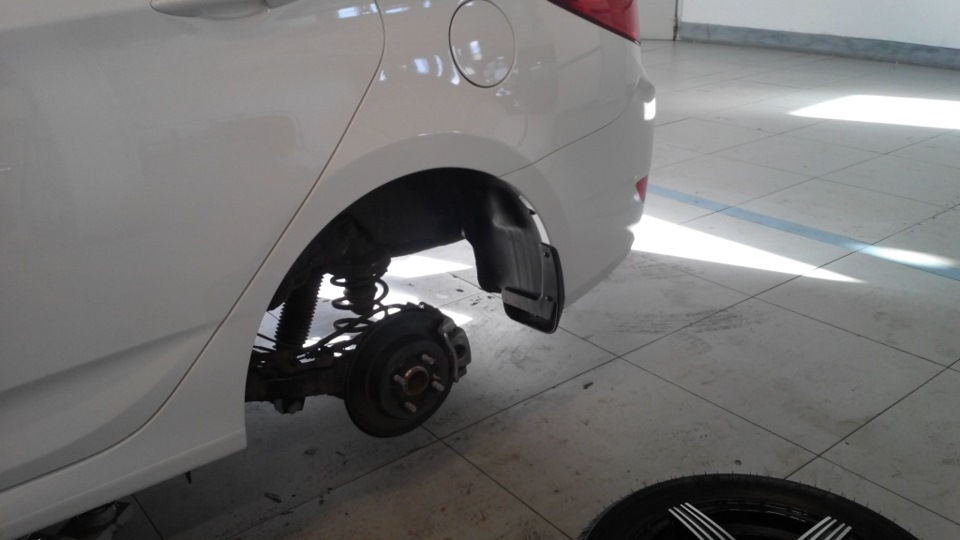

4. Снимите подкрылок заднего колеса, как описано здесь.

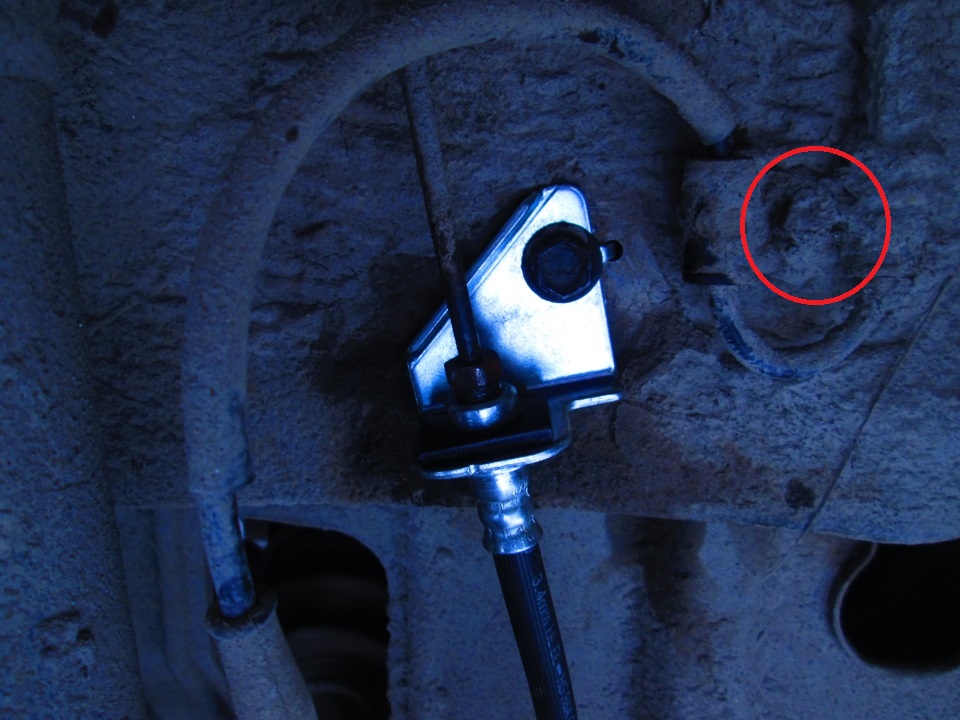

5. Выверните винт крепления датчика частоты вращения колеса и извлеките датчик из отверстия кронштейна суппорта тормозного механизма.

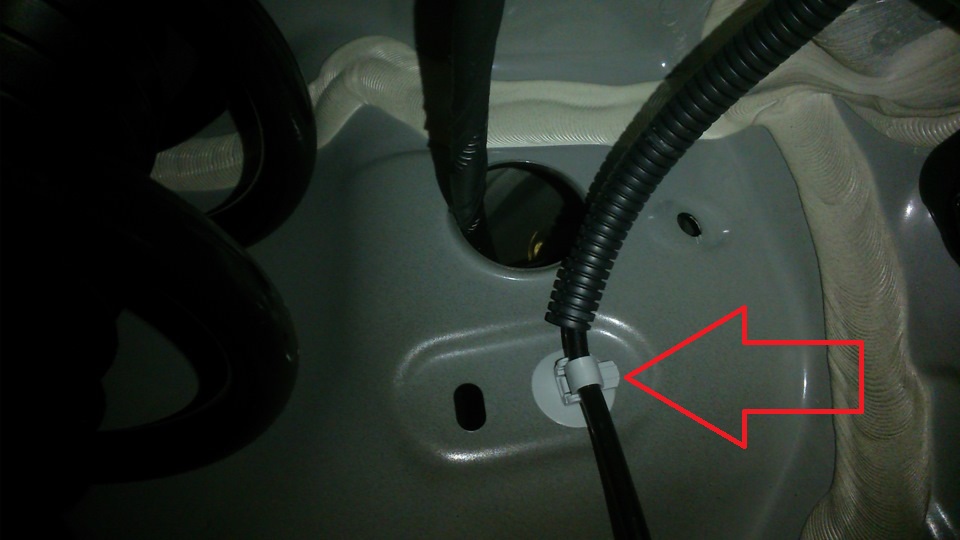

6. Извлеките жгут проводов из фиксаторов на кронштейне задней подвески и на кузове автомобиля.

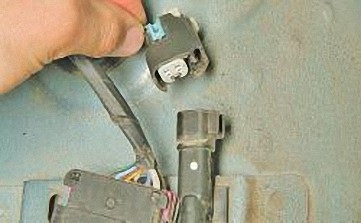

7. Отожмите фиксатор колодки жгута проводов и отсоедините колодку жгута проводов датчика частоты вращения заднего колеса. Снимите датчик.
Примечание:
Аналогично замените датчик частоты вращения заднего колеса с противоположной стороны.

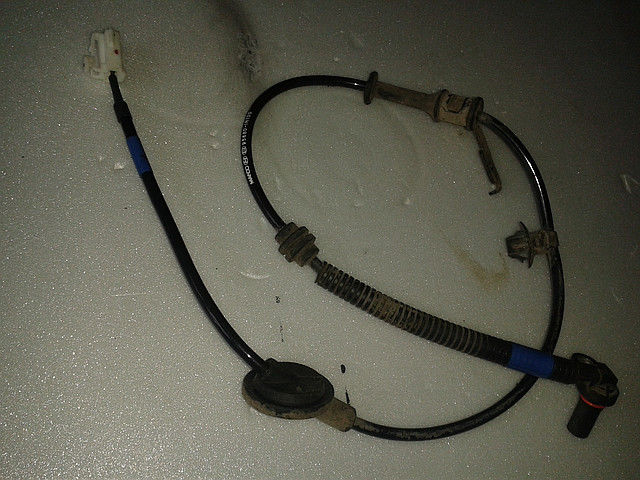

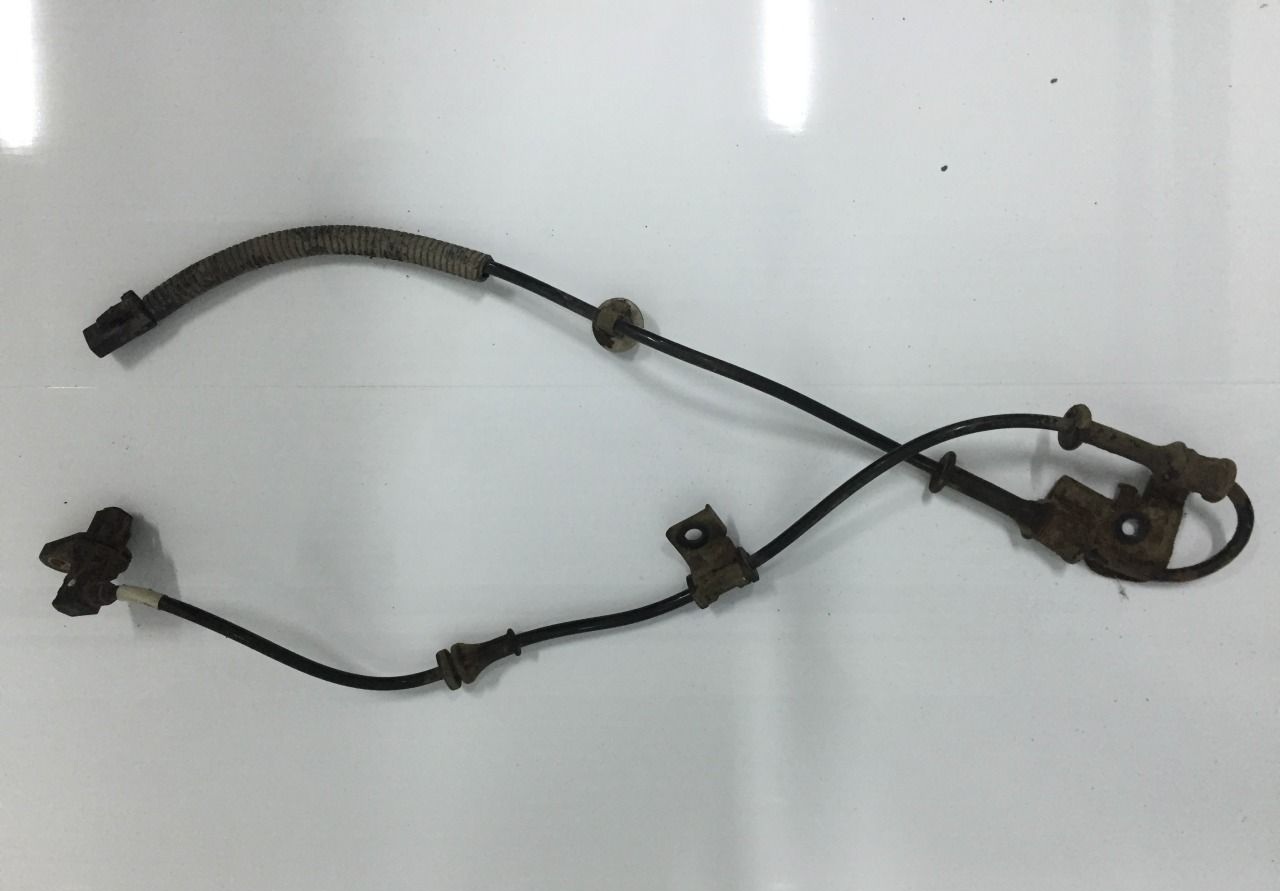

Датчик частоты вращения заднего колеса.
8. Установите датчики частоты вращения задних колес в порядке, обратном снятию.
Предупреждение:
При установке датчика точно совместите отверстие на его корпусе с резьбовым отверстием в кронштейне суппорта тормозного механизма. В процессе установки не поворачивайте датчик вокруг продольной оси.
Увеличение сопротивления перемещению датчика должно ощущаться только последние 2 мм перед его полной посадкой в кронштейн. Если датчик с большим сопротивлением входит в отверстие кронштейна с самого начала установки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.).
Категорически запрещается запрессовывать датчик частоты вращения заднего колеса молотком.
