Снятие и разборка топливного модуля Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 8 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Плоскогубцы
• Отвертка плоская средняя
• Нож

Детали и расходники:

• Топливный фильтр (при необходимости)
• Горячая вода
• Сетчатый фильтр (при необходимости)
• Датчик указателя топлива (при необходимости)
• Топливный насос (при необходимости)
• Топливный модуль (при необходимости)

Примечание:

Работу проводим для очистки сетчатого фильтра, замены топливного фильтра тонкой очистки, датчика указателя уровня топлива, топливного насоса или топливного модуля в сборе.

1. Снимите подушку заднего сиденья, как описано здесь.

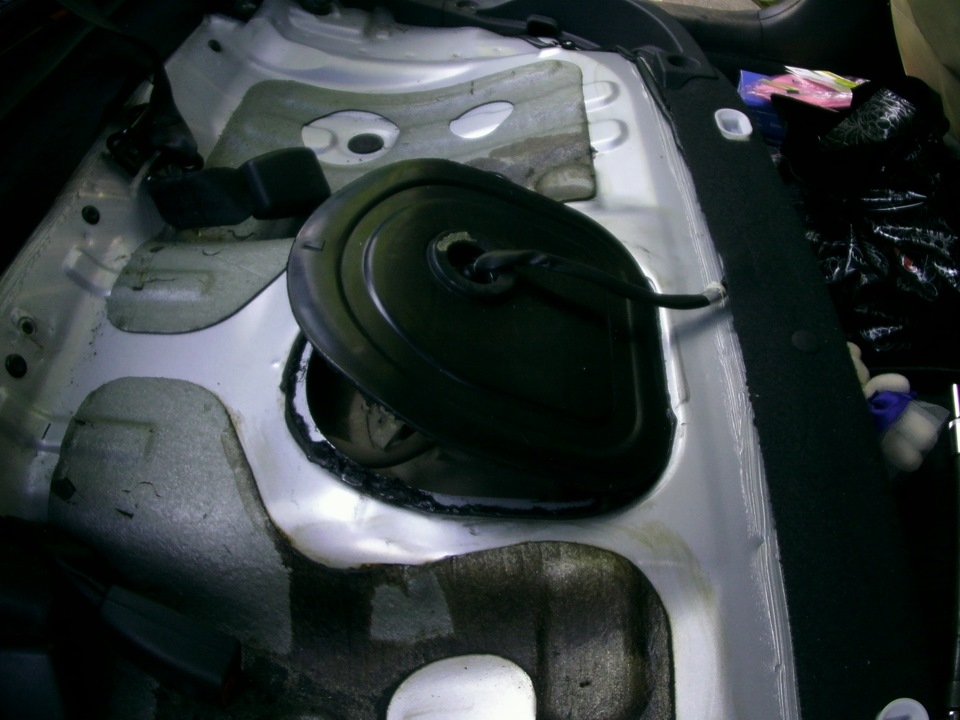

2. Ножом подрезаем герметик по периметру крышки лючка топливного модуля, и отводим крышку лючка.

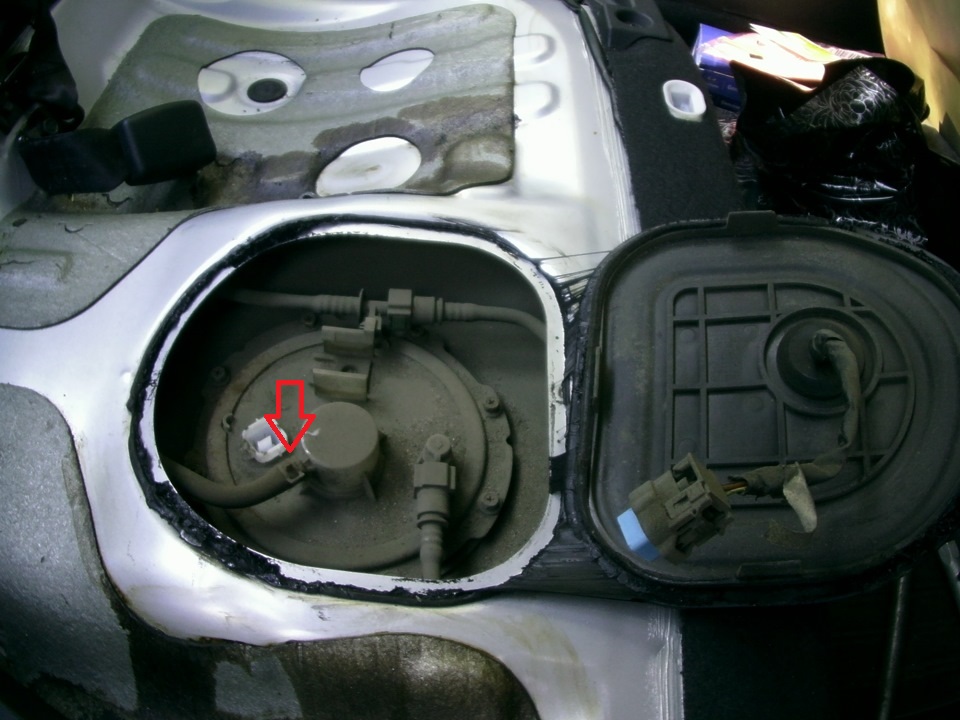

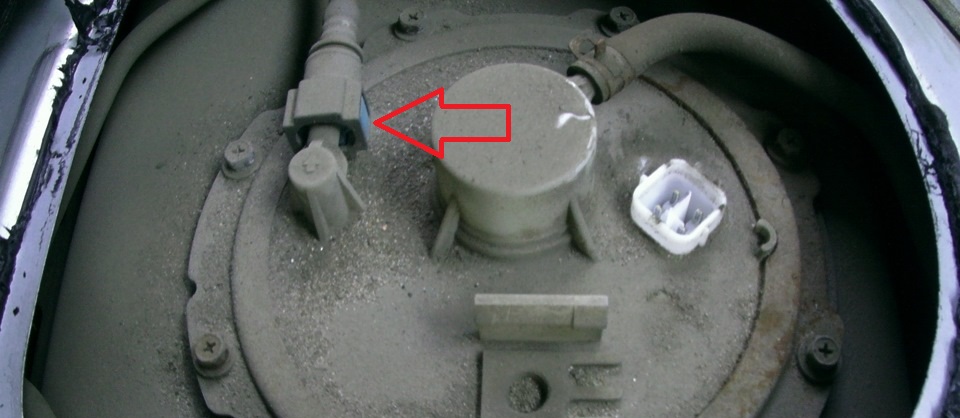

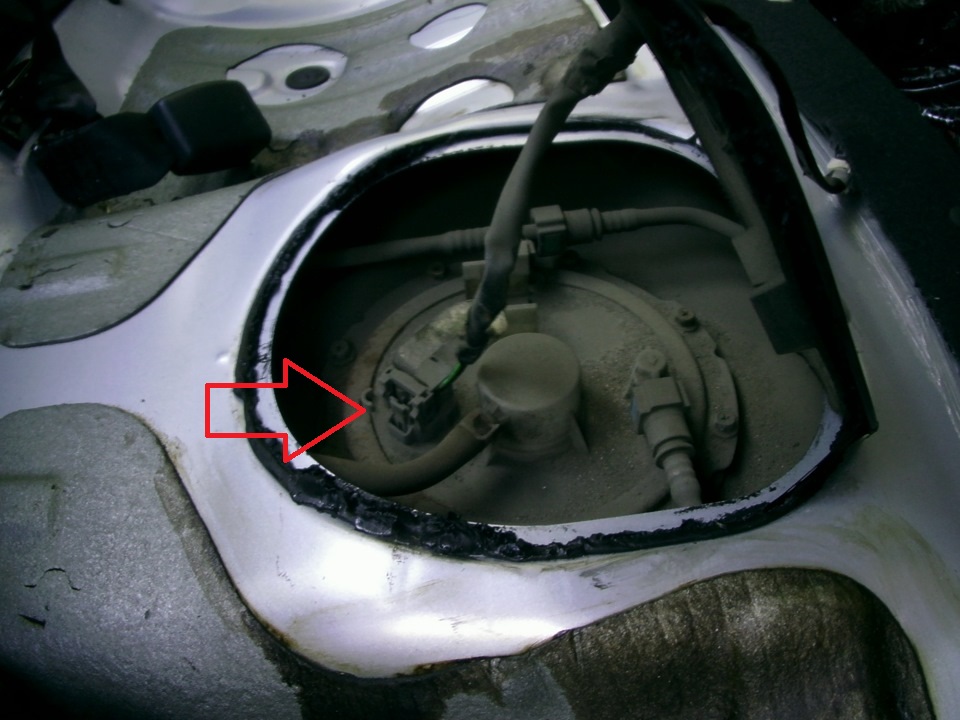

3. При выключенном зажигании сжимаем фиксаторы колодки жгута проводов, и отсоединяем колодку от разъема крышки топливного модуля.

Примечание:

Если незадолго перед началом выполнения операций по демонтажу топливного модуля включали зажигание, то необходимо сбросить давления топлива в системе питания. Для этого пускаем двигатель и, если он завелся, даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включаем стартер на 2–3 с. После этого давление топлива в системе питания будет сброшено.​

4. Сжав пассатижами концы хомута крепления шланга подвода паров топлива к адсорберу, сдвигаем хомут по шлангу, и снимаем шланг со штуцера крышки топливного модуля.

5. Нажав фиксаторы наконечника трубки подачи топлива к рампе, снимаем наконечник со штуцера крышки модуля.

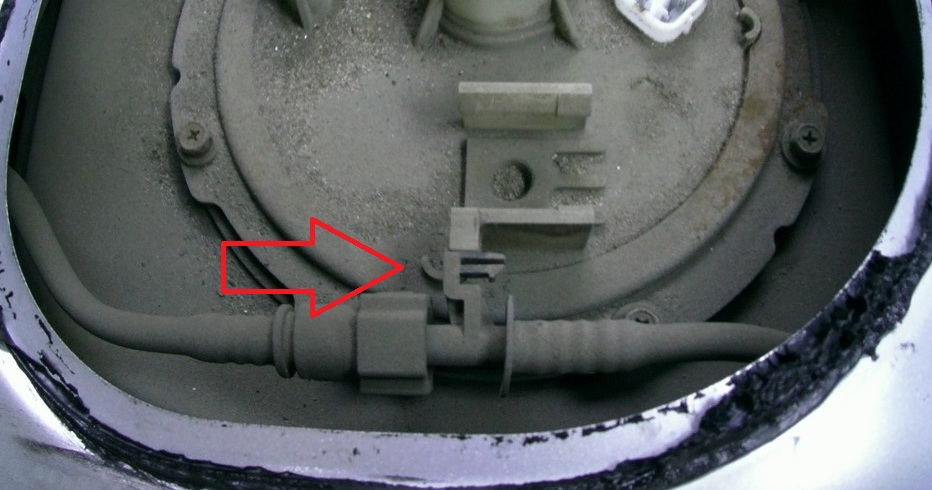

6. Выводим держатель трубки подвода паров топлива к электромагнитному клапану продувки адсорбера из отверстия в кронштейне крышки модуля.

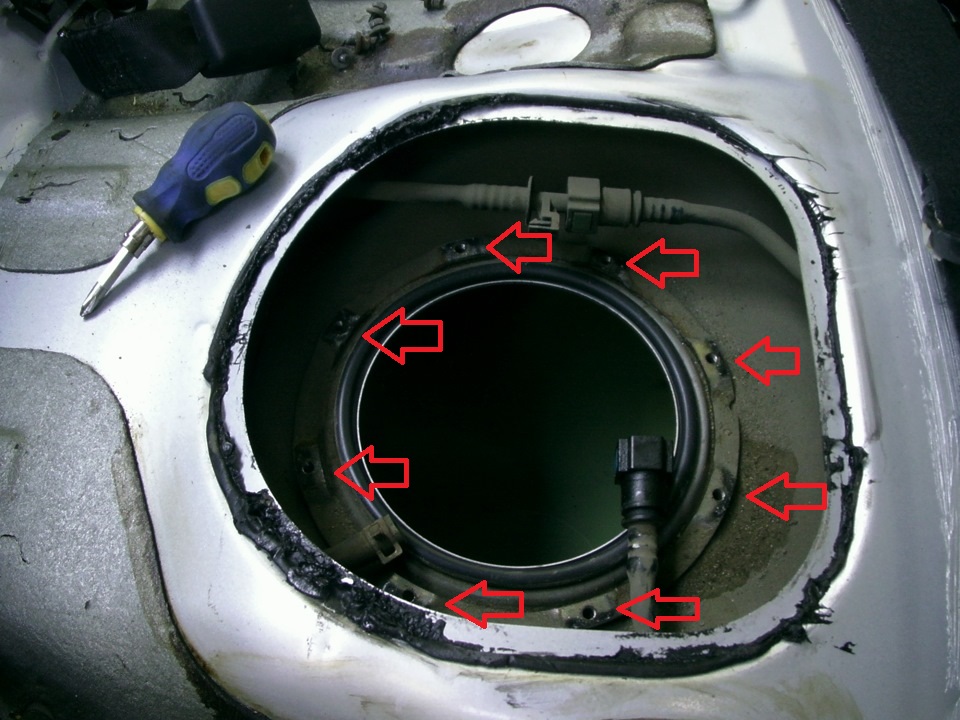

7. Ключом «на 8» отворачиваем восемь болтов крепления прижимной пластины крышки модуля, снимаем пластину, и аккуратно, чтобы не зацепиться поплавком датчика указателя уровня топлива, извлекаем топливный модуль из отверстия топливного бака.

Примечание:

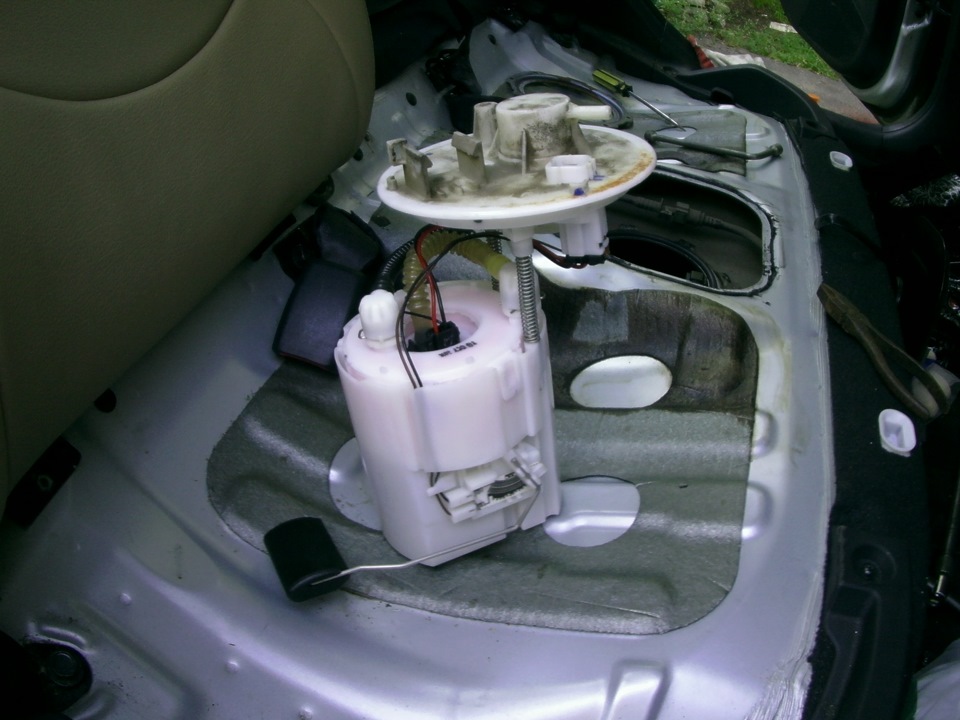

Снятый топливный модуль.

8. Нажав фиксатор колодки проводов датчика указателя уровня топлива, отсоединяем колодку от разъема крышки модуля.

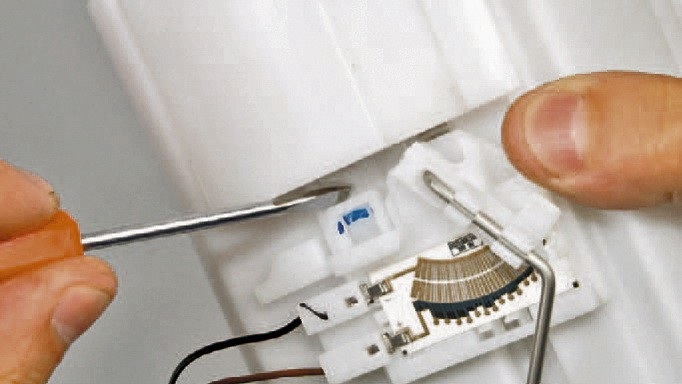

9. Поддев плоской отвёрткой фиксатор датчика указателя уровня топлива, сдвигаем датчик по направляющим стакана модуля, и снимаем датчик с проводами.

Примечание:

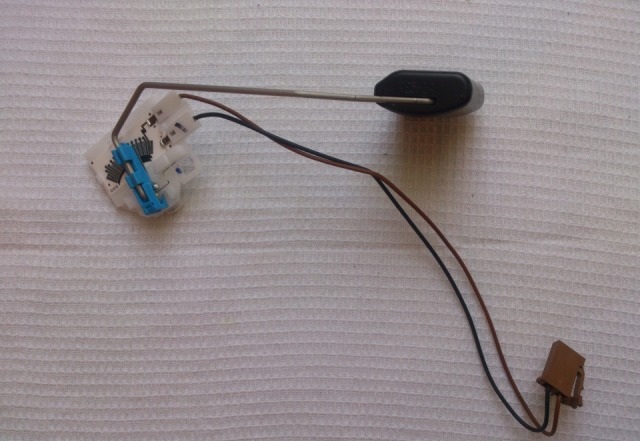

Датчик указателя уровня топлива.

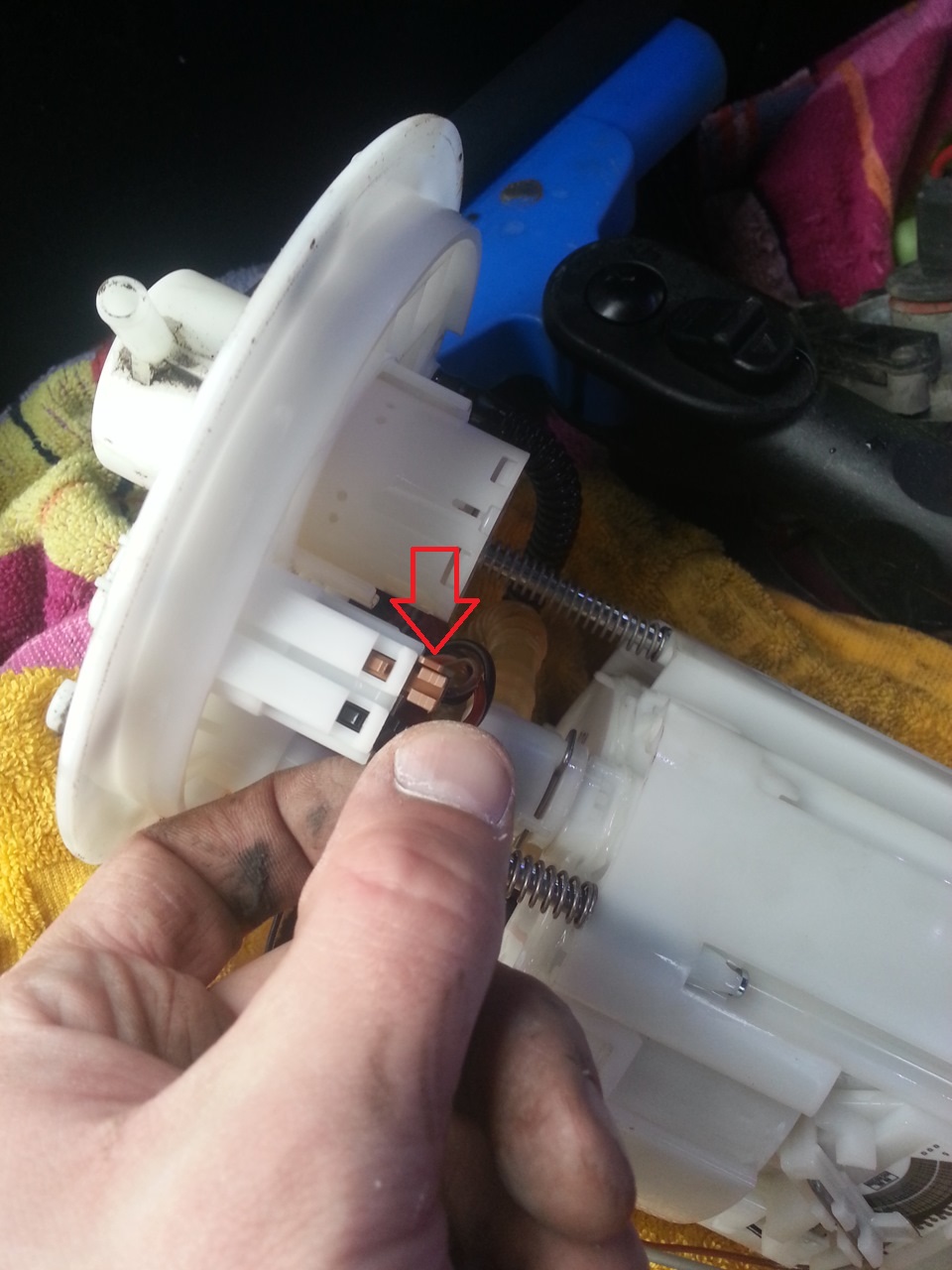

10. Нажав фиксатор колодки проводов топливного насоса, отсоединяем колодку от разъема крышки топливного модуля.

11. Подденьте отвёрткой пружинный фиксатор наконечника трубки подвода топлива от фильтра к крышке модуля, извлеките фиксатор, и снимите наконечник трубки с выходного штуцера топливного фильтра.

Примечание:

Аналогично с входного штуцера фильтра снимаем наконечник трубки топливного насоса.​

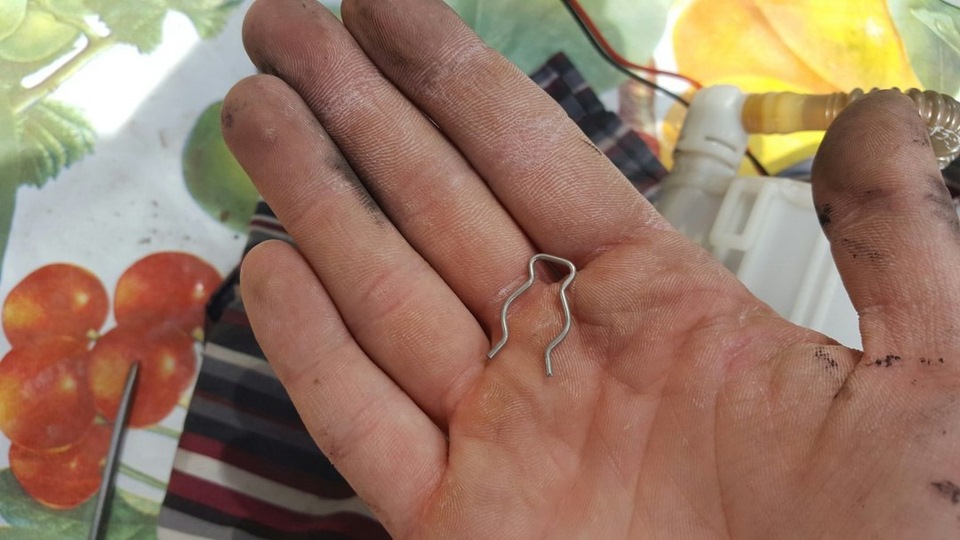

Снятый фиксатор.

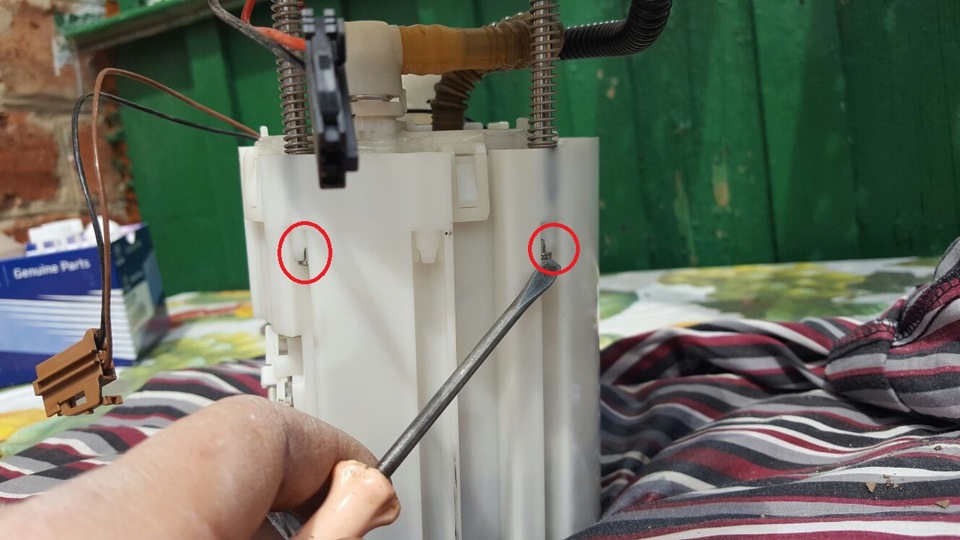

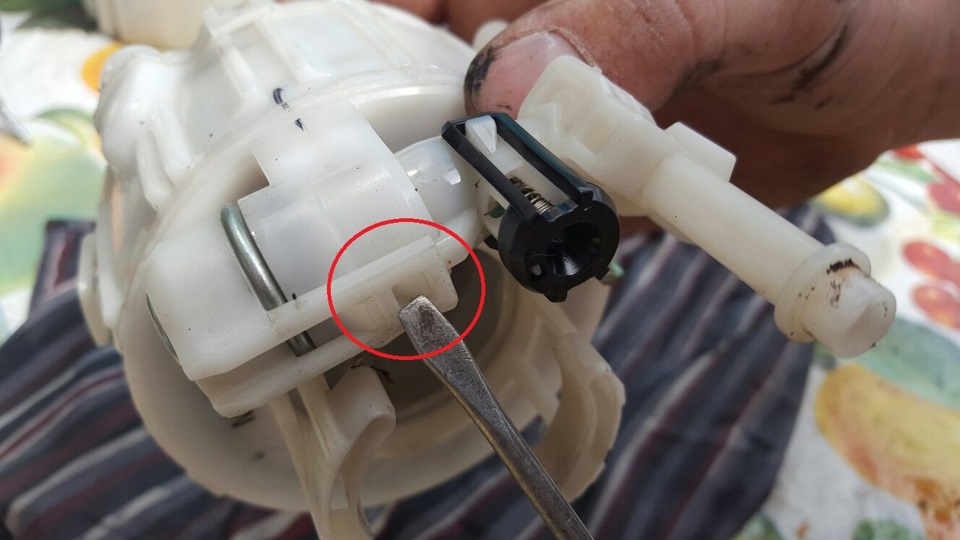

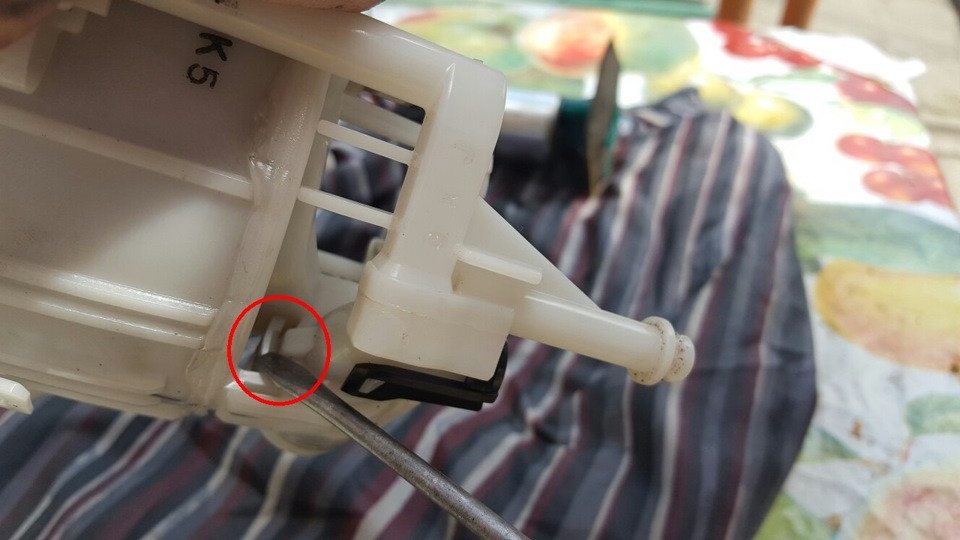

12. Отжав плоской отвёрткой на корпусе стакана фиксаторы двух направляющих стержней крышки топливного модуля.

13. Вытаскиваем верхнюю крышку стакан топливного модуля.

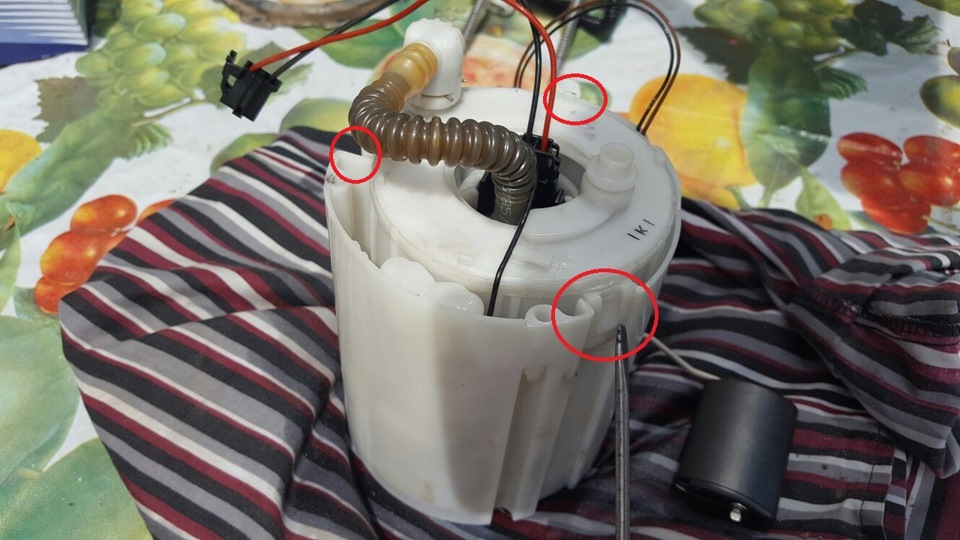

14. Поддев плоской отвёрткой три фиксатора на корпусе стакана модуля.

15. Извлеките из стакана топливный фильтр в сборе с насосом, сетчатым фильтром и регулятором давления топлива.

Примечание:

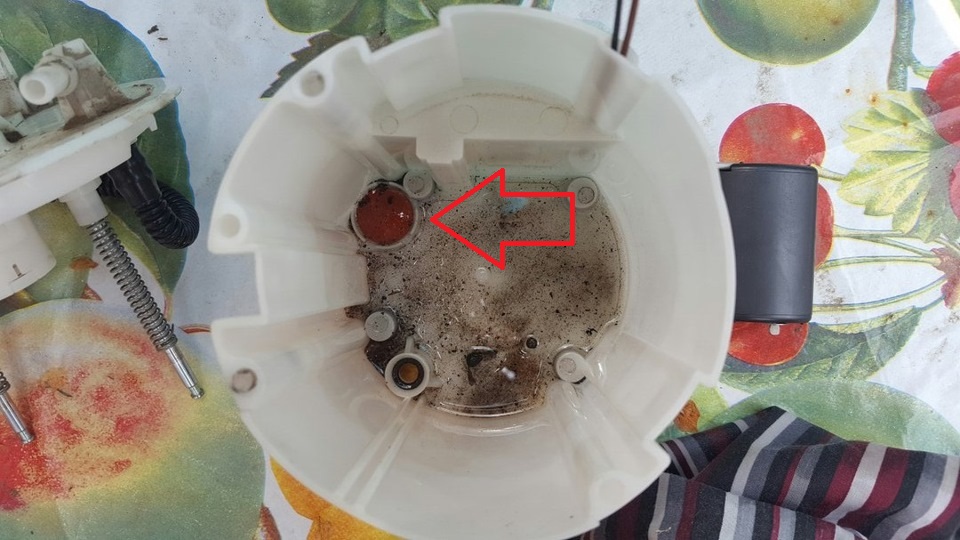

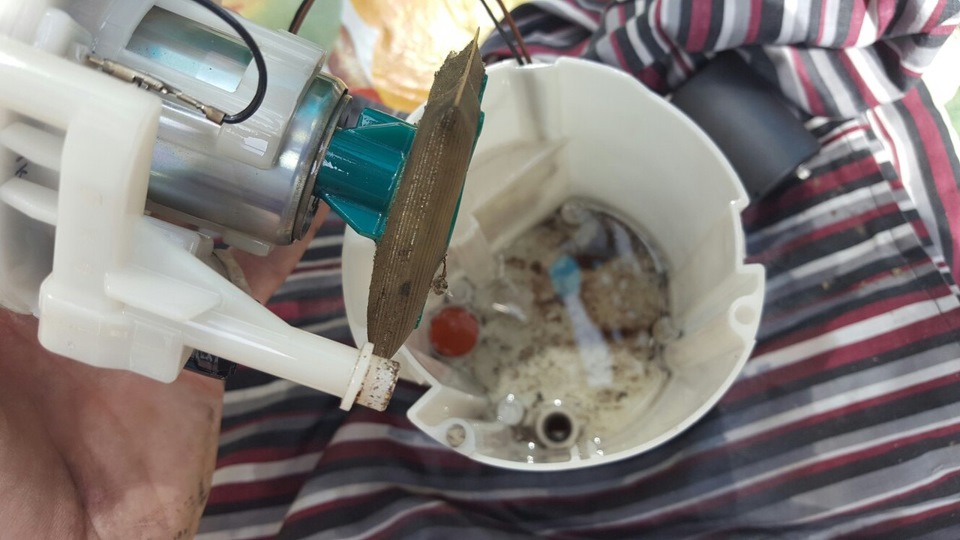

В отверстии днища стакана топливного модуля расположен резиновый клапан, препятствующий вытеканию топлива из стакана.

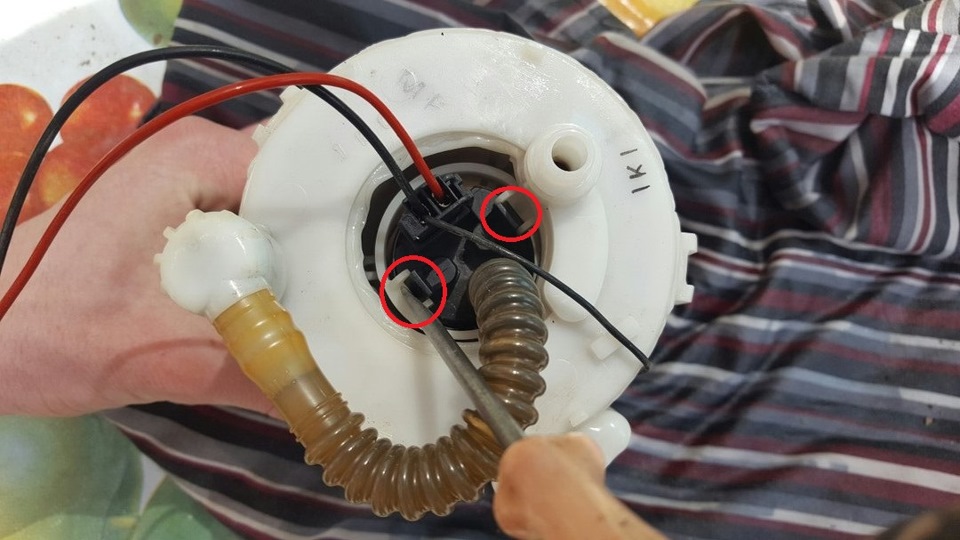

16. Отожмите отвёрткой два фиксатора, топливного насоса.

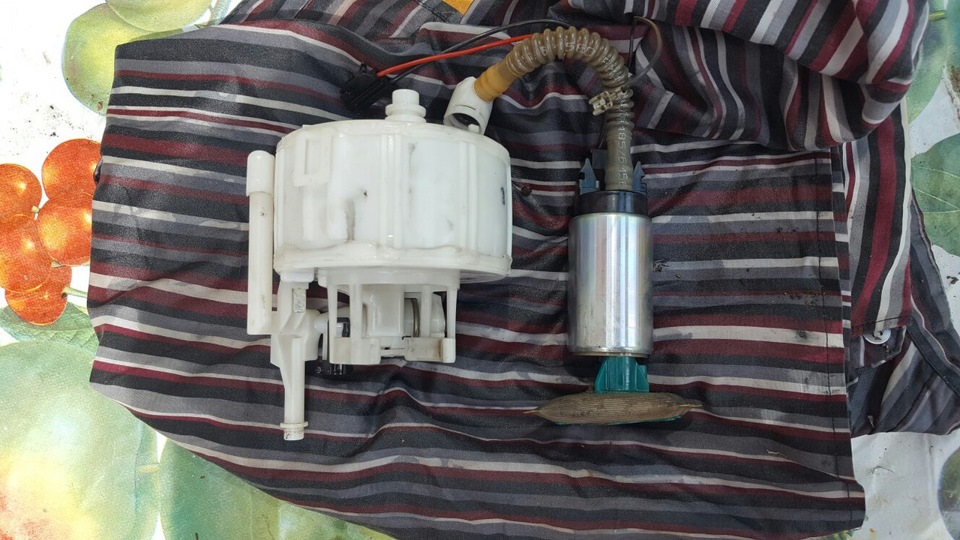

17. Извлеките топливный насос с трубкой из корпуса фильтра.

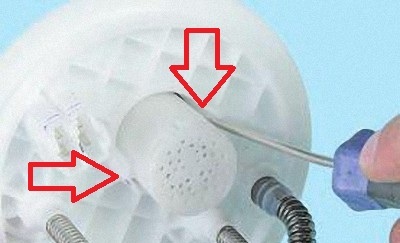

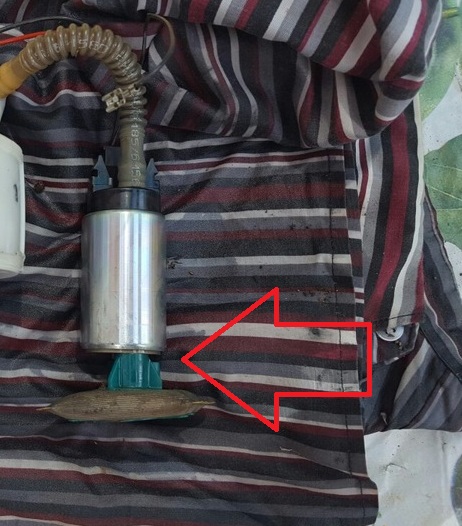

18. Поддев плоской отвёрткой стопорную шайбу, снимаем сетчатый фильтр с патрубка насоса.

Примечание:

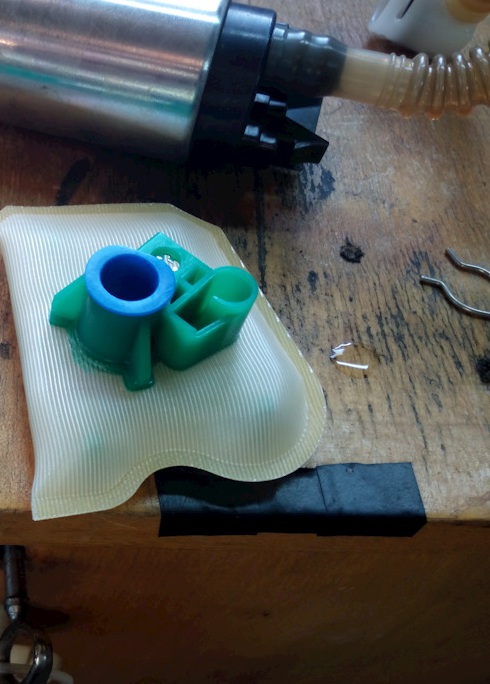

Сетчатый фильтр.

ПОЛЕЗНЫЕ СОВЕТЫ:

Для снятия пластмассовой гофрированной трубки с патрубка насоса можно полить на нее горячую воду.​

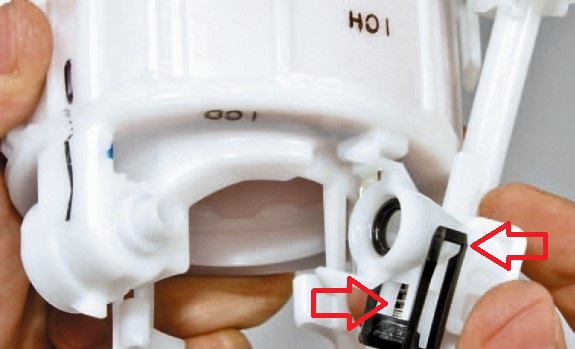

19.  Подденьте плоской отвёрткой первое ушко фиксатора регулятора давления топлива и трубки слива топлива.

Примечание:

Аналогично подденьте второе ушко фиксатора регулятора давления топлива и трубки слива топлива.

Второе ушко фиксатора.

20. Вынимаем регулятор давления топлива из гнезда корпуса топливного фильтра, и снимите с фланца регулятора давления топлива резиновое и пластмассовое кольцо, и из гнезда корпуса топливного фильтра резиновое уплотнительное кольцо наконечника регулятора давления топлива.

21. Топливный фильтр с уплотнительными кольцами на входном и выходном штуцерах.

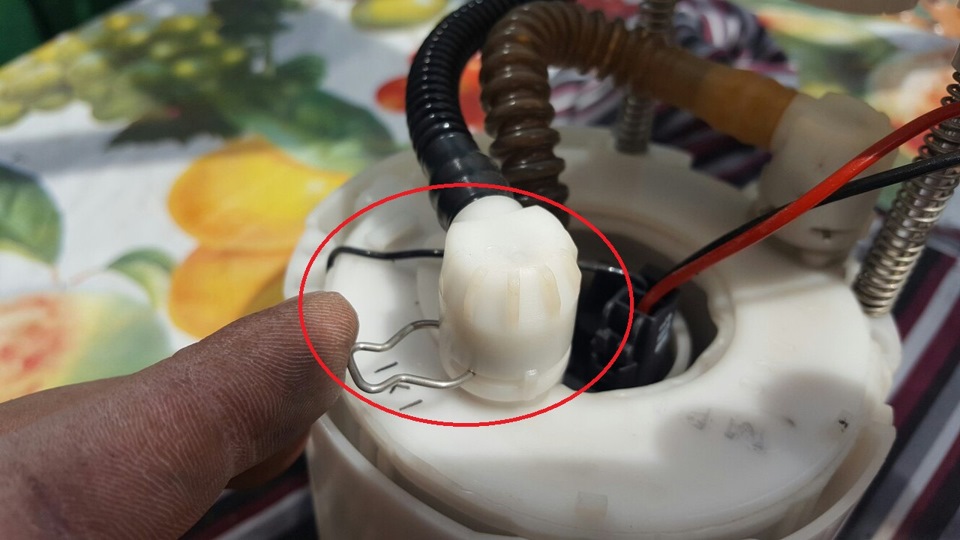

22. Для замены клапана, расположенного в трубке слива топлива, отжимаем ушки фиксатора, и снимаем фиксатор клапана, и вынимаем пружину с резиновой шайбой клапана.

Примечание:

На фото одного фиксатора не видно.

23. Для замены гравитационного клапана системы улавливания паров топлива, расположенного в крышке топливного модуля, плоской отвёрткой отжимаем два фиксатора и вынимаем клапан из гнезда крышки модуля.

24. Соберите и установите все детали в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
