Особенности конструкции сцепления Hyundai Solaris

Сцепление ― однодисковое, сухое, с центральной пружиной диафрагменного типа. Расположено в алюминиевом картере, конструктивно объединенном с картером коробки передач и прикрепленном к блоку цилиндров двигателя.
Нажимной диск с кожухом сцепления соединен с маховиком двигателя шестью болтами. Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Этот узел (его еще называют «корзиной» сцепления) в сборе балансируют на стенде, поэтому заменяют его целиком.

1 – картер сцепления;

2 – подшипник выключения сцепления;

3 – вилка выключения сцепления;

4 – нажимной диск с кожухом сцепления в сборе («корзина» сцепления);

5 – ведомый диск;

6 – маховик.

В кожухе установлена диафрагменная пружина. Замена «корзины» необходима при кольцевом износе лепестков нажимной пружины, и если концы лепестков расположены не на одном уровне.

Пара упругих пластин.

Отбраковываем «корзину» при уменьшении усилия на педали при выключении сцепления, что указывает на большой износ поверхности нажимного диска или «осадку» пружины.

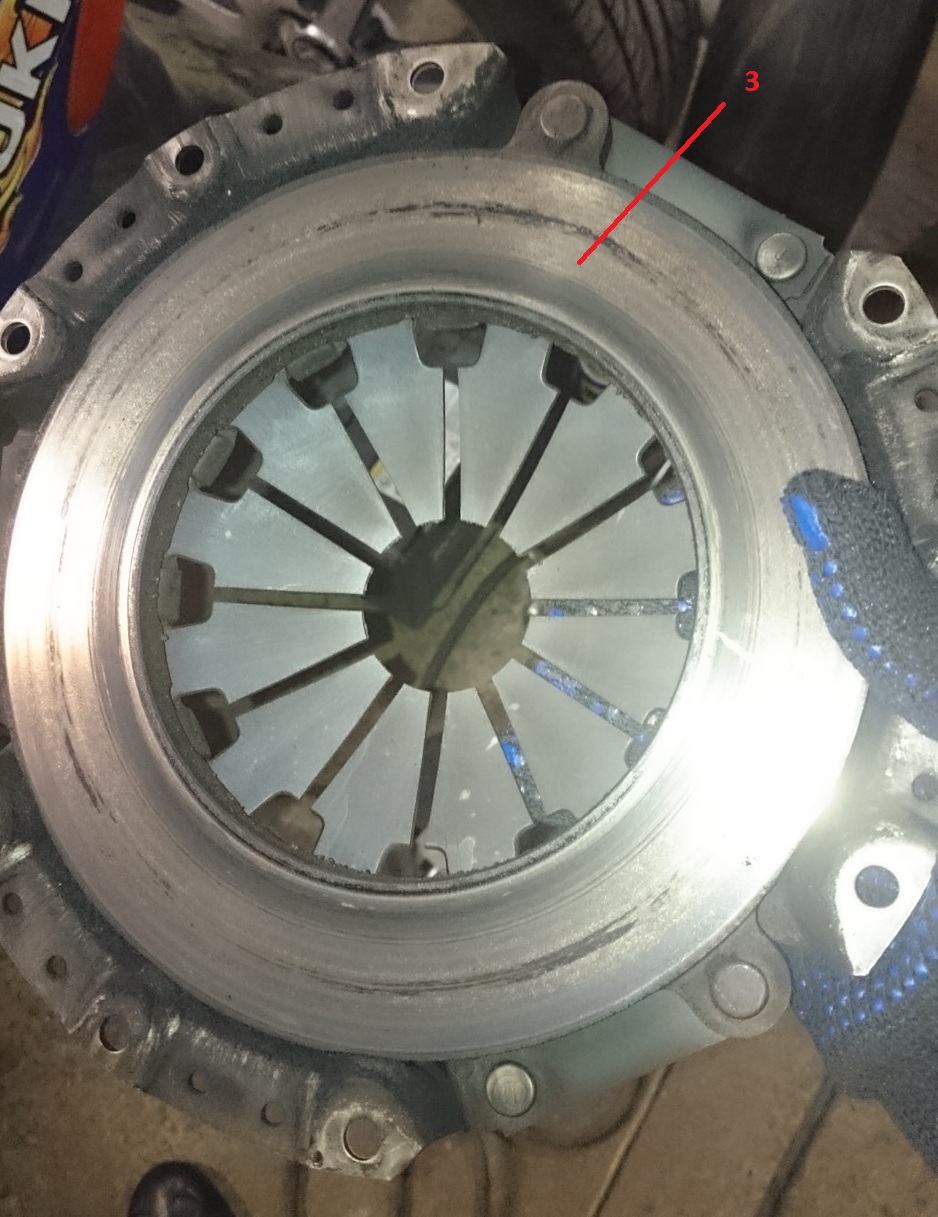

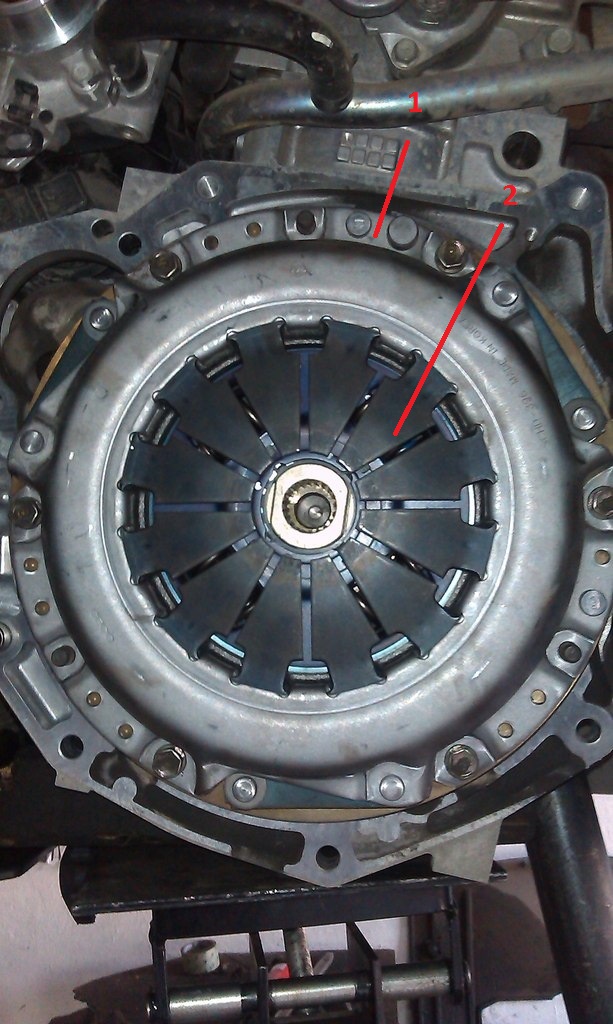

Компоненты нажимного диска с кожухом сцепления:

1 – диафрагменная пружина;

2 – кожух;

3 – нажимной диск.

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском. Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя.

Две фрикционные накладки ведомого диска приклепаны с обеих сторон к прижимной пластине, которая, в свою пластин демпфера. Пружинная пластина имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует, более плавному включению сцепления.
Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера.

Демпферные пластины соединены опорными пальцами. В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач. На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач при работе двигателя на холостом ходу.

Ведомый диск заменяют при осевом биении накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,3 мм.

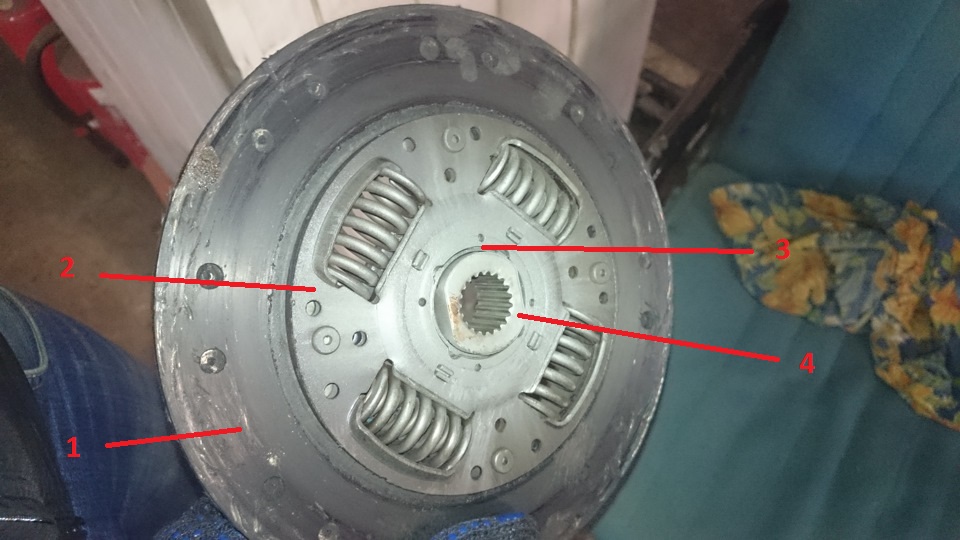

Элементы ведомого диска:

1 – фрикционные накладки;

2 – демпфер крутильных колебаний;

3 – демпфер холостого хода;

4 – ступица.

Привод выключения сцепления ― гидравлический. Усилие в нем от педали к подшипнику выключения сцепления передается через рабочую жидкость. Гидропривод состоит из главного и рабочего цилиндров сцепления, связанных трубопроводами и шлангом. Бачок гидропривода сцепления общий с бачком гидропривода тормозной системы.

Педаль сцепления установлена на оси кронштейна педального узла. Педаль соединена толкателем с поршнем главного цилиндра сцепления.

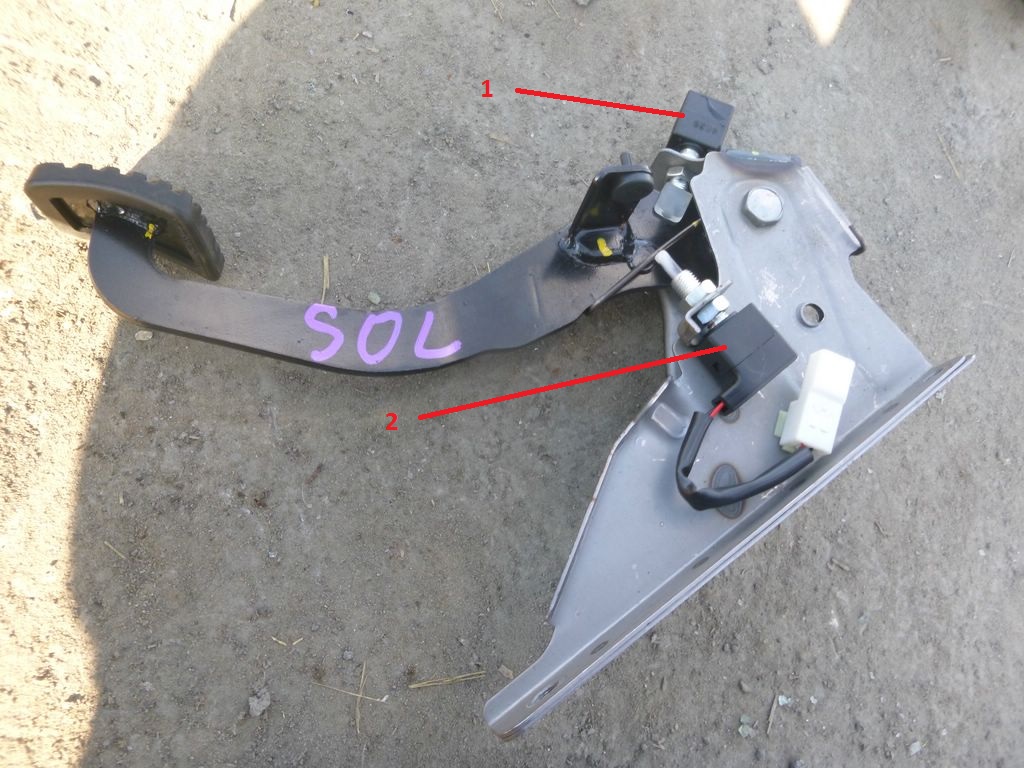

Элементы педального узла сцепления:

1 – датчик положения начала хода педали;

2 – датчик положения конца хода педали.

Выключение сцепления происходит следующим образом. При нажатии педали в гидравлической системе привода выключения сцепления создается давление рабочей жидкости.

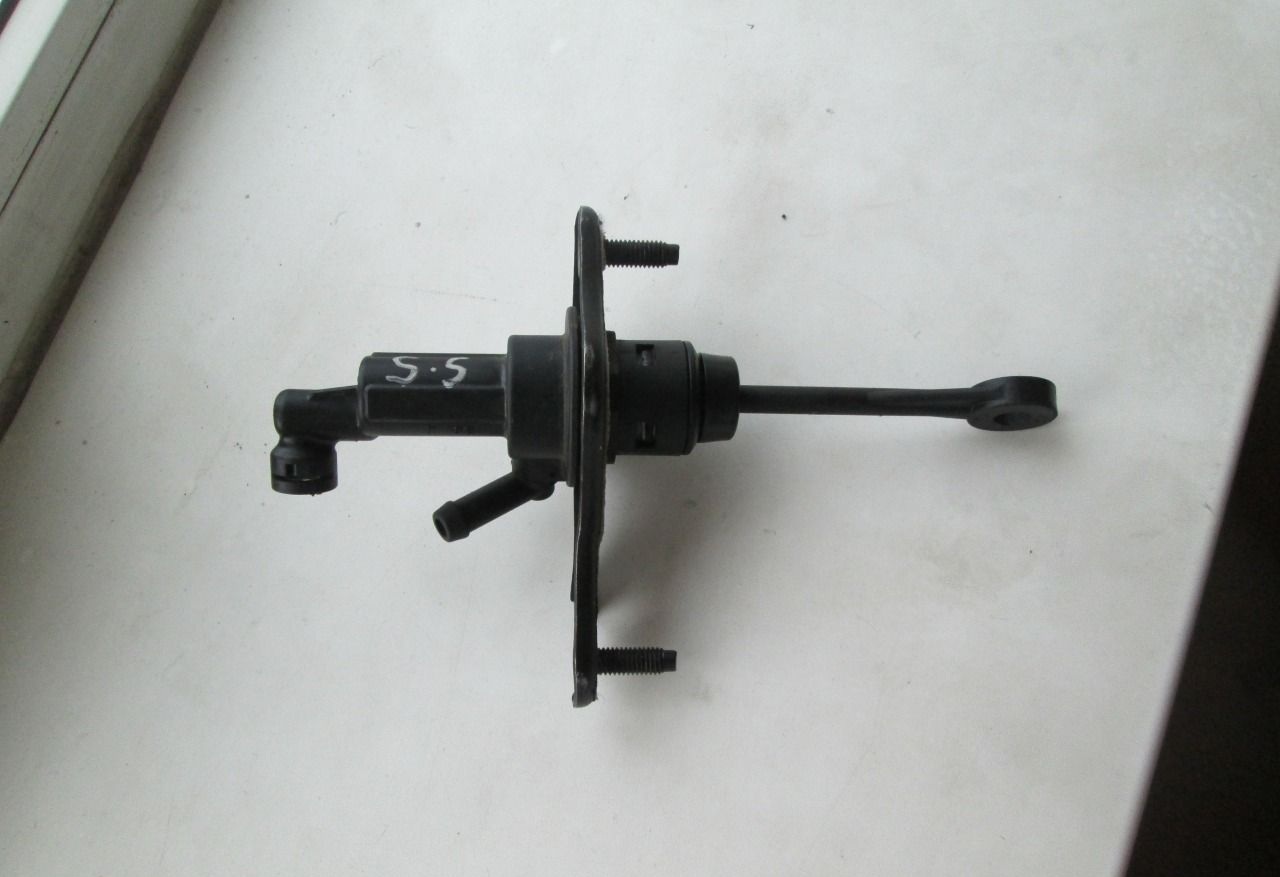

Главный цилиндр гидропривода сцепления в сборе с толкателем.

Во входном штуцере рабочего цилиндра установлен дроссельный клапан, который позволяет жидкости свободно поступать в рабочий, цилиндр и ограничивает скорость течения жидкости обратно.

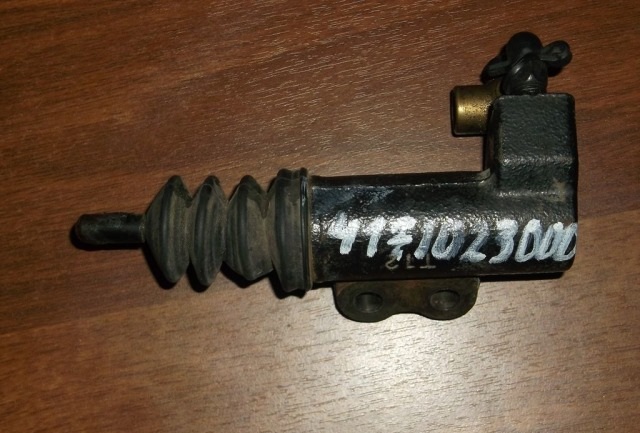

Рабочий цилиндр гидропривода сцепления.

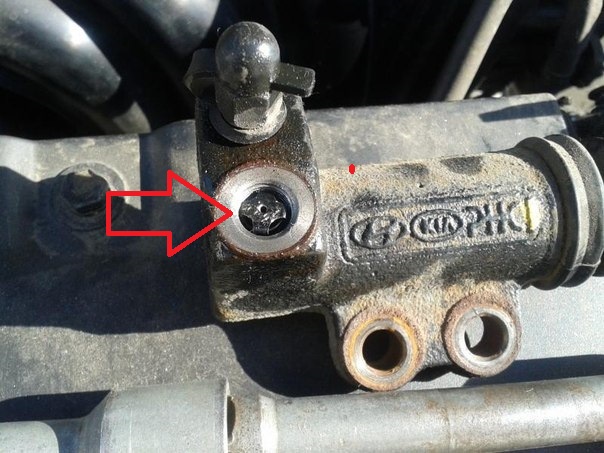

Дроссельный клапан рабочего цилиндра сцепления.

Рабочий цилиндр закреплен на картере сцепления двумя болтами.

Давление жидкости передается поршню рабочего цилиндра. Поршень рабочего цилиндра, перемещаясь вместе с толкателем, давит на вилку выключения сцепления, которая поворачивается и перемещает подшипник выключения сцепления вдоль оси первичного вала коробки передач. Подшипник давит на лепестки диафрагменной пружины нажимного диска. Пружина, деформируясь, отводит нажимной диск, в результате нажимной диск перестает прижимать ведомый диск к маховику.

Примечание:

Подшипник выключения сцепления содержит «пожизненный» запас пластичной смазки и поэтому не нуждается в обслуживании.​

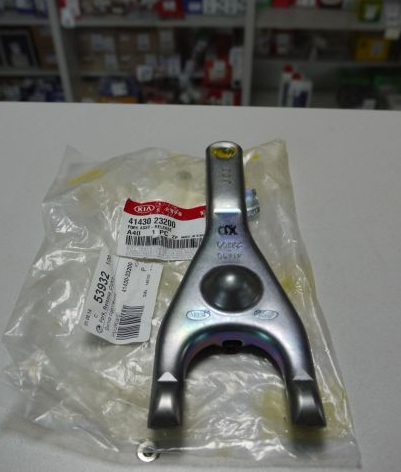

Вилка выключения сцепления.

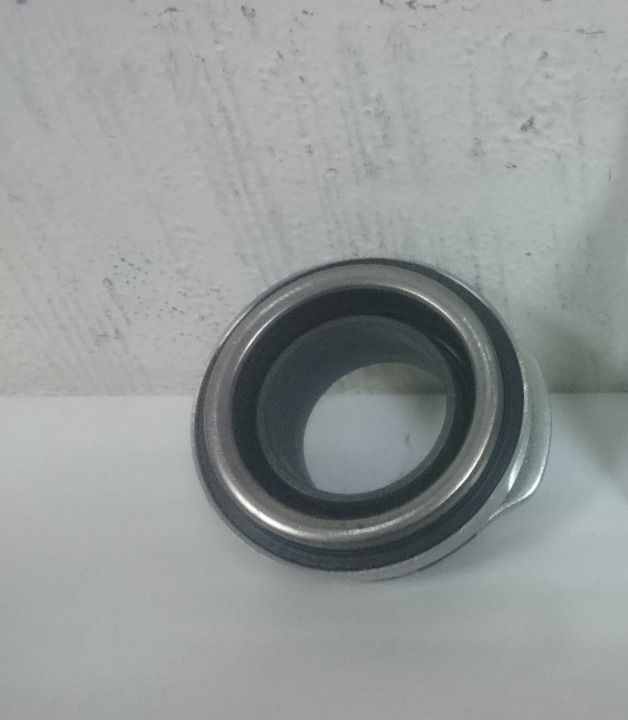

Подшипник выключения сцепления.

Коленчатый вал двигателя и первичный вал коробки передач в этом случае могут вращаться независимо друг от друга. При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику – в результате передача крутящего момента возобновляется.

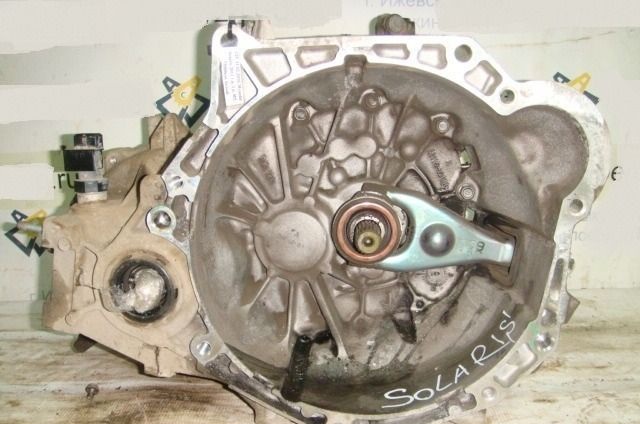

Цилиндрическая поверхность картера, по которой перемещается подшипник; опора вилки выключения сцепления.
