Особенности конструкции антиблокировочной системы тормозов (ABS) Hyundai Solaris

Антиблокировочная система тормозов (ABS) состоит из датчиков частоты вращения колес, выключателя на педали тормоза, гидроэлектронного модуля управления и сигнализаторов в комбинации приборов. Антиблокировочная система включает систему распределения тормозных усилий EBD, систему стабилизации движения ESP (при наличии) и систему самодиагностики, выявляющую неисправности компонентов системы.

ABS служит для регулирования давления в тормозных механизмах всех колес при торможении в сложных дорожных условиях и тем самым предотвращает блокировку колес.

Система ABS обеспечивает следующие преимущества:

• объезд препятствий с более высокой степенью безопасности, в том числе и при экстренном торможении;
• сокращение тормозного пути при экстренном торможении с сохранением курсовой устойчивости и управляемости автомобиля, в том числе и в повороте.

В случае неисправности системы предусмотрены функции диагностики и поддержания работы при отказах системы.

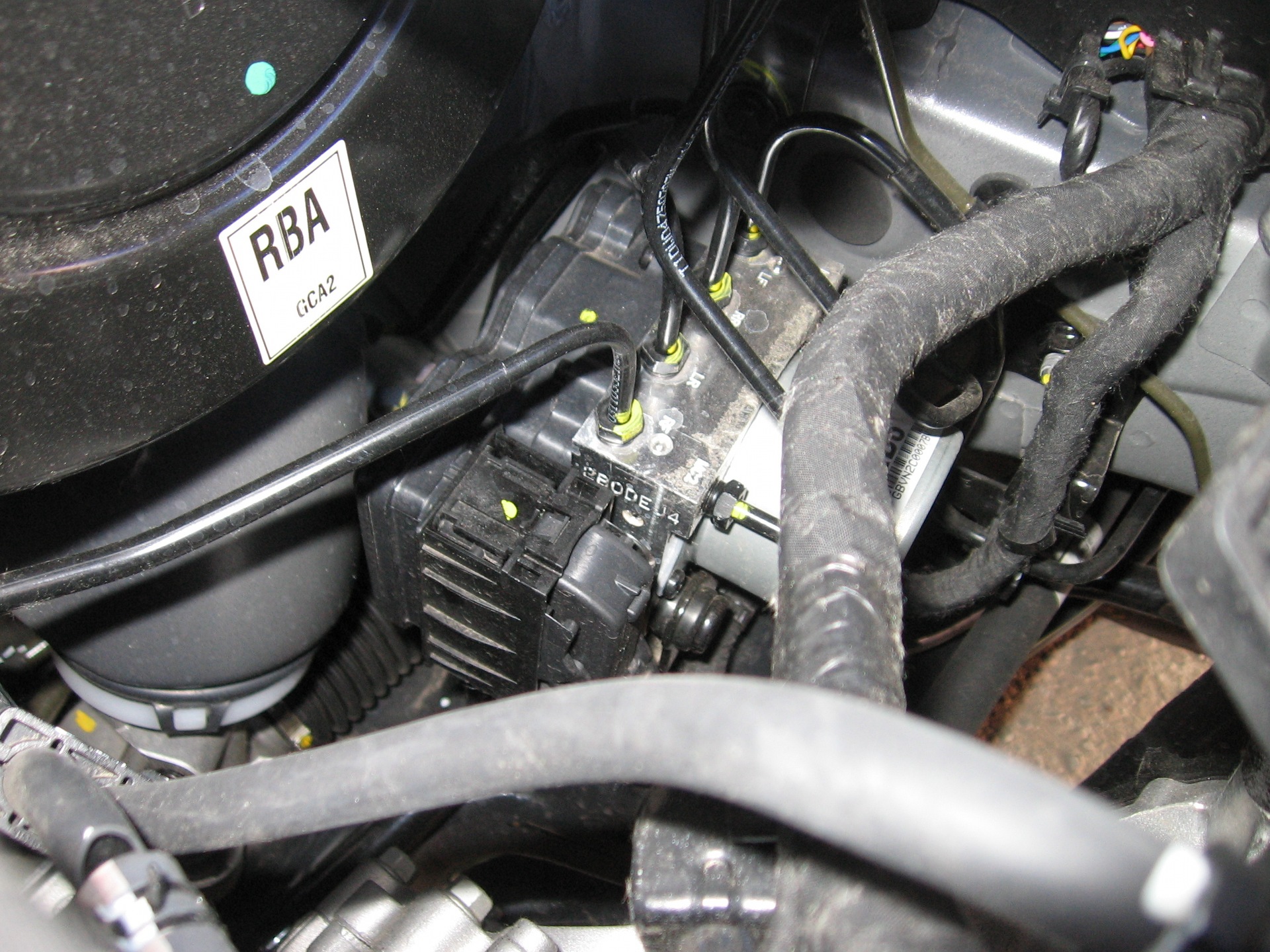

Расположение блока ABS.

Блок ABS.

Гидроэлектронный модуль управления получает информацию о скорости движения автомобиля, направлении движения и дорожных условиях от датчиков частоты вращения колес и датчика положения дроссельной заслонки. После включения зажигания блок управления подает напряжение на датчики частоты вращения колес, в которых используется эффект Холла, они генерируют выходной сигнал в виде прямоугольных импульсов. Сигнал изменяется пропорционально частоте вращения импульсного кольца датчика.

На основе этой информации блок управления определяет оптимальный режим торможения колес.

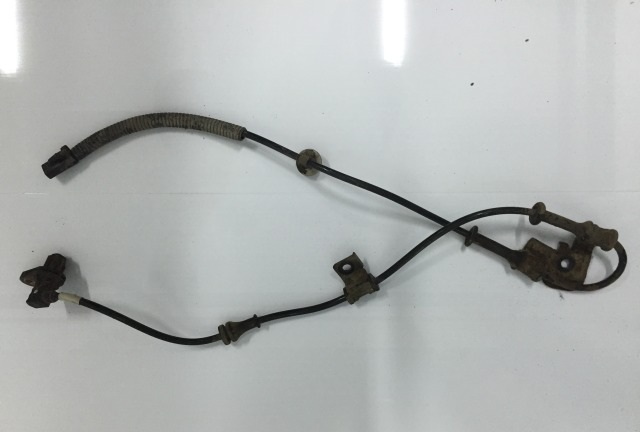

Датчик частоты вращения колеса.

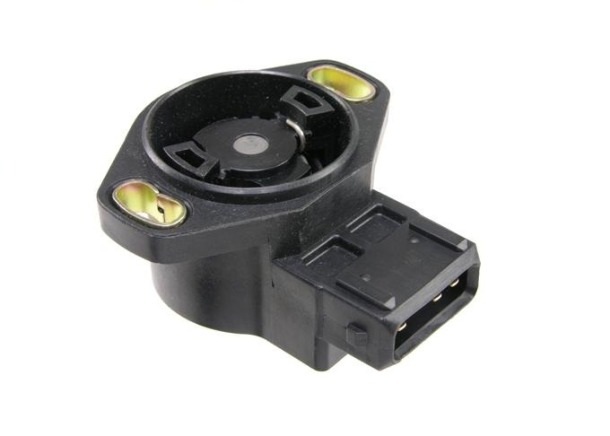

Датчик положения дроссельной заслонки.

Различают следующие режимы работы антиблокировочной системы:

• режим нормального торможения. При нормальном торможении впускной клапан открыт, выпускной клапан закрыт. При нажатии на педаль тормоза тормозная жидкость под давлением подается в рабочий цилиндр и приводит в действие тормозные механизмы колес. При отпускании педали тормоза тормозная жидкость возвращается в главный тормозной цилиндр через впускной и обратный клапаны;
• режим экстренного торможения. Если при экстренном торможении начинается блокировка колеса, модуль выдает на электродвигатель насоса команду на уменьшение подачи тормозной жидкости, затем напряжение подается на каждый электромагнитный клапан. Впускной клапан закрывается, и подача тормозной жидкости из главного цилиндра и насоса перекрывается; выпускной клапан открывается, и тормозная жидкость поступает из рабочего цилиндра в главный, а затем в бачок, что вызывает снижение давления;
• режим поддержания давления. При максимальном снижении давления в рабочем цилиндре модуль выдает команду на поддержание давления тормозной жидкости, напряжение подается на впускной клапан и не подается на выпускной клапан. При этом впускной и выпускной клапаны закрыты и тормозная жидкость из рабочего цилиндра не уходит;
• режим повышения давления. Если модуль определяет, что колесо не заблокировано, то напряжение на электромагнитные клапаны не подается, тормозная жидкость через входной клапан поступает в рабочий цилиндр, давление в котором возрастает.

Для диагностики и ремонта антиблокировочной системы тормозов требуются специальное оборудование и оснастка, поэтому в случае выхода ее из строя обращайтесь на специализированную станцию технического обслуживания.
