Снятие наружной ручки задней двери Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка крестовая большая
  • Гаечный ключ торцевой Г-образный 10 мм

Примечание:

Наружную ручку двери снимаем для замены.

1. Снимаем обивку задней двери и отклеиваем влагозащитную пленку, как описано здесь.

2. Крестообразной отвёрткой отворачиваем два самореза крепления пластмассового прижима тяг внутренней ручки двери.

Отворачиваем два самореза крепления пластмассового прижима тяг внутренней ручки двери на автомобиле Hyundai Solaris

3. Снимаем крепление пластмассового прижима тяг внутренней ручки двери.

Снимаем крепление пластмассового прижима тяг внутренней ручки двери на автомобиле Hyundai Solaris

4. Отжав пластмассовый фиксатор тяги блокировки замка двери, поворачиваем его вокруг оси и вынимаем конец тяги из отверстия рычага основания ручки.

Отжав пластмассовый фиксатор тяги блокировки замка двери на автомобиле Hyundai Solaris

5. Отклеиваем прозрачную пленку, закрывающую отверстие во внутренней панели двери.

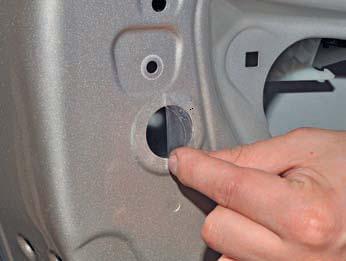

Отклеиваем прозрачную пленку, закрывающую отверстие во внутренней панели двери на автомобиле Hyundai Solaris

6. Вставив в отверстие ключ «на 10» с удлинителем, отворачиваем болт крепления вкладыша наружной ручки.

Отворачиваем болт крепления вкладыша наружной ручки на автомобиле Hyundai Solaris

7. Снимаем вкладыш наружной ручки.

Снимаем вкладыш наружной ручки на автомобиле Hyundai Solaris

8. Сдвигаем наружную ручку назад так чтобы поводок ручки вышел из зацепления с рычагом основания ручки, а передний фиксатор вышел из паза основания ручки.

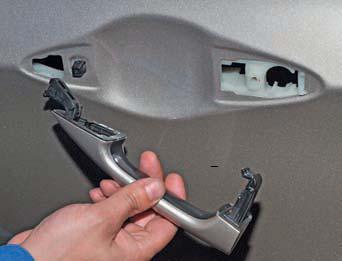

Снимаем наружную ручку двери на автомобиле Hyundai Solaris

9. Крестообразной отвёрткой отворачиваем саморез переднего крепления основания наружной ручки.

Отворачиваем саморез переднего крепления основания наружной ручки на автомобиле Hyundai Solaris

10. Cнимаем основание ручки.

Cнимаем основание ручки на автомобиле Hyundai Solaris

11. Устанавливаем наружную ручку задней двери в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта

Источник: http://www.hyundai-solaris.dv13.ru/kuzov/snyatie-naruzhnoj-ruchki-zadnej-dveri/
