Замена подрулевых переключателей Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская малая
  • Отвертка крестовая средняя

Детали и расходники:

  • Правый подрулевой переключатель (при необходимости)
  • Левый подрулевой переключатель (при необходимости)

Примечание:

Работу проводим при замене подрулевых переключателей, а также при снятии рулевой колонки и панели приборов.

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снять клемму провода «минусового» вывода аккумуляторной батареи на автомобиле Hyundai Solaris

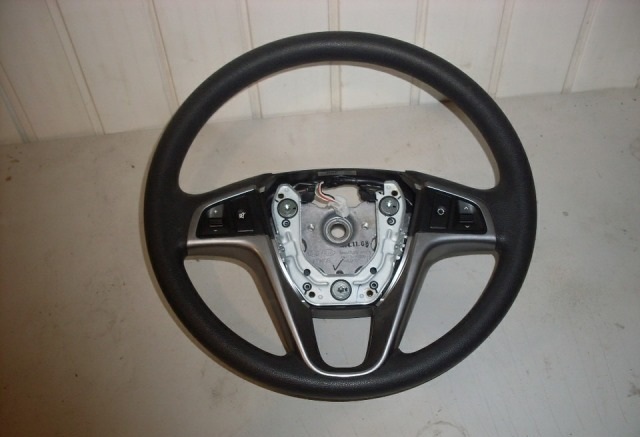

2. Снимите рулевое колесо, как описано здесь

Снять руль на автомобиле Hyundai Solaris

3. Снимите кожух рулевой колонки, как описано здесь.

Снять кожух рулевой колонки на автомобиле Hyundai Solaris

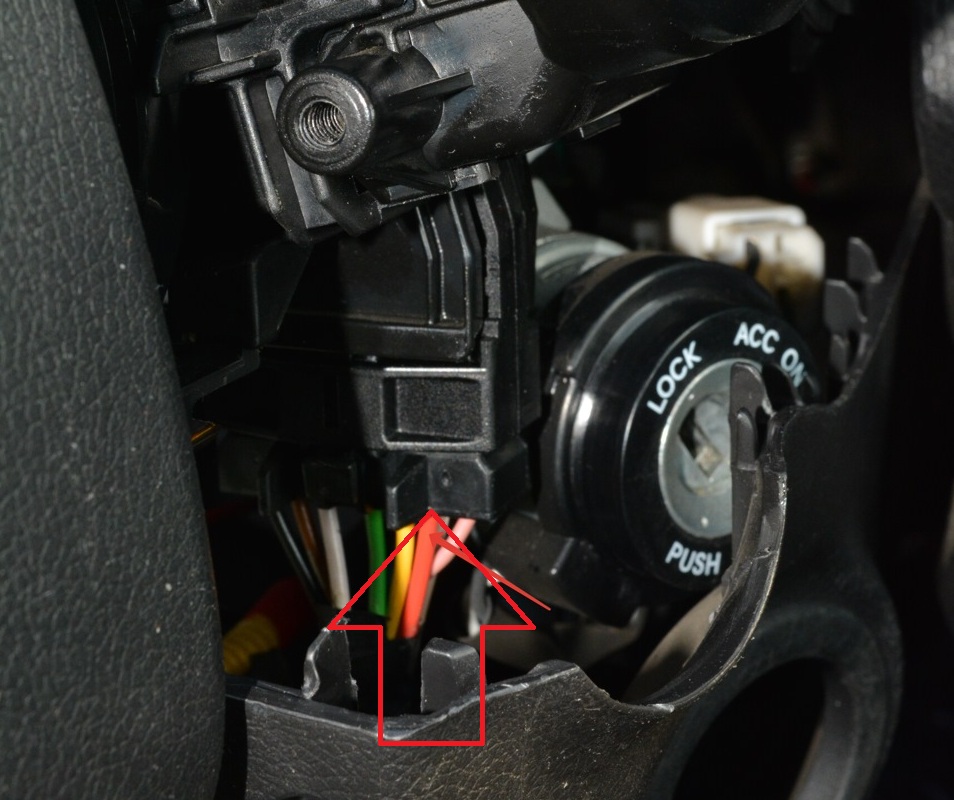

4. Нажав на фиксатор колодки, отсоединяем колодку проводов от правого подрулевого переключателя.

Отсоединить колодку проводов от правого подрулевого переключателя на автомобиле Hyundai Solaris

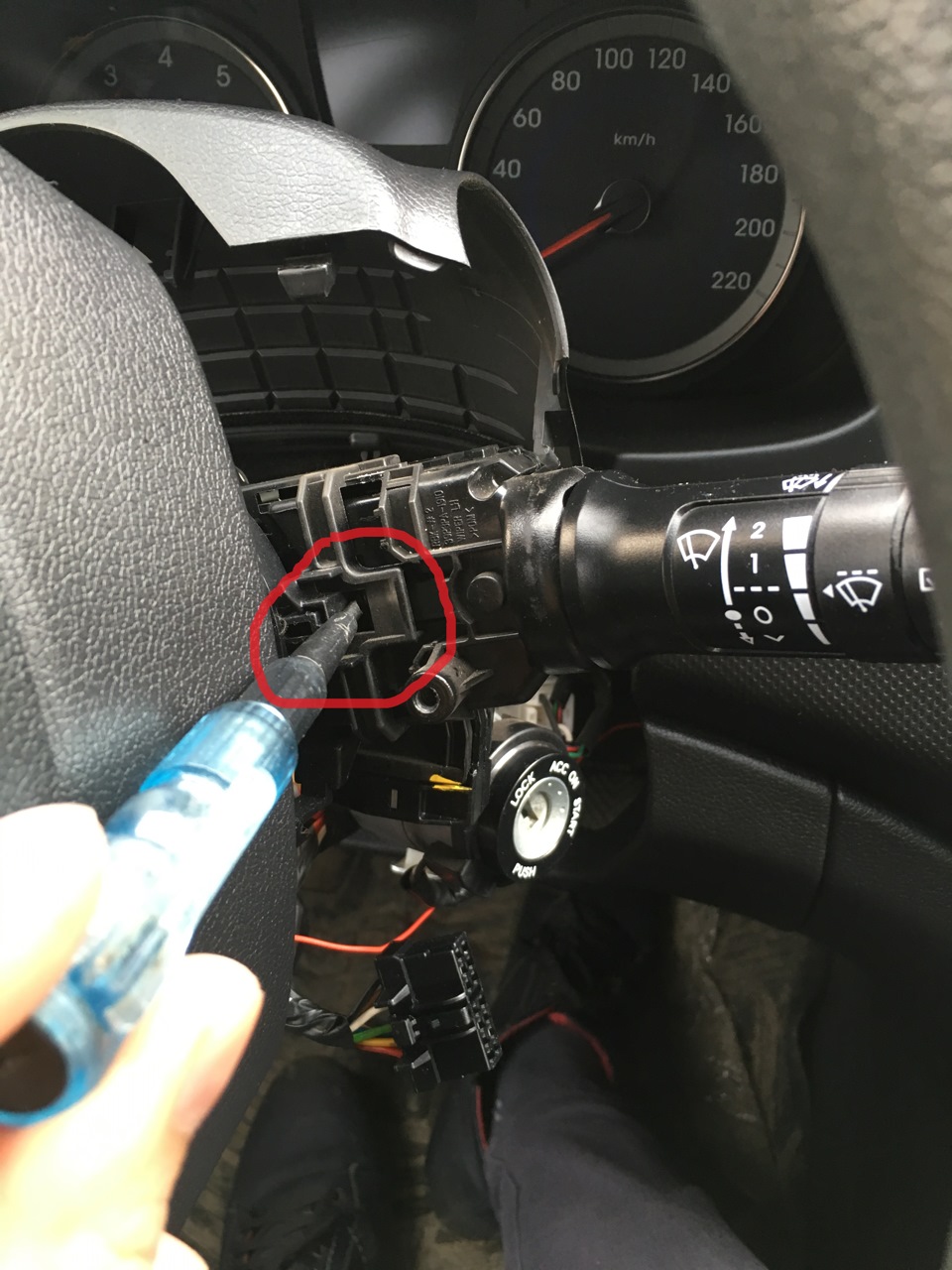

5. Отверткой нажимаем на фиксатор переключателя и снимаем правый подрулевой переключатель.

Снять правый подрулевой переключатель на автомобиле Hyundai Solaris

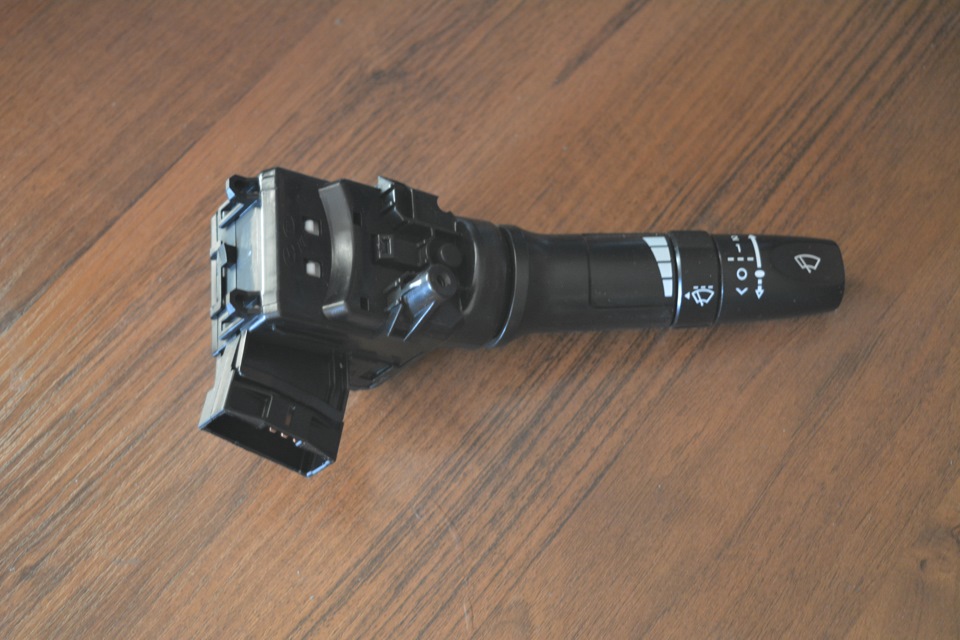

Правый подрулевой переключатель на автомобиле Hyundai Solaris

Правый подрулевой переключатель.

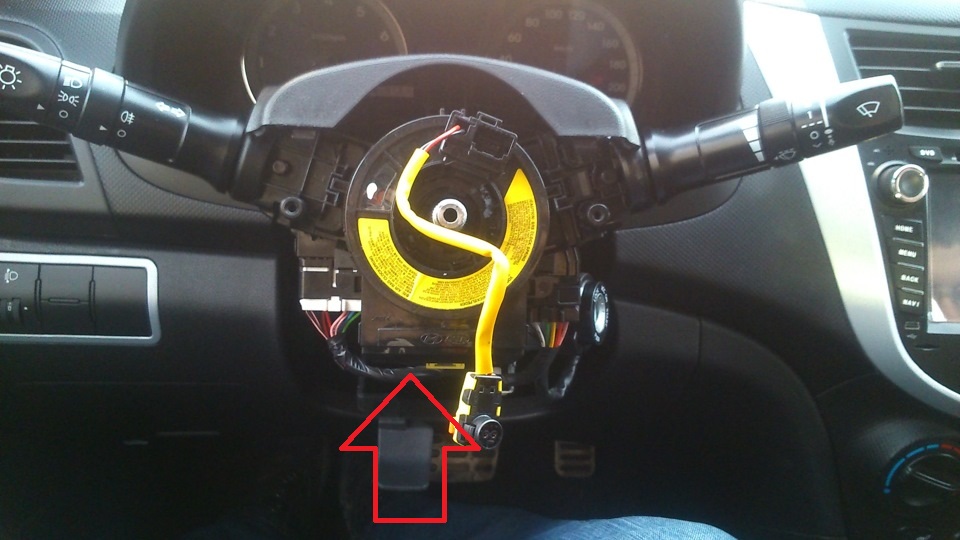

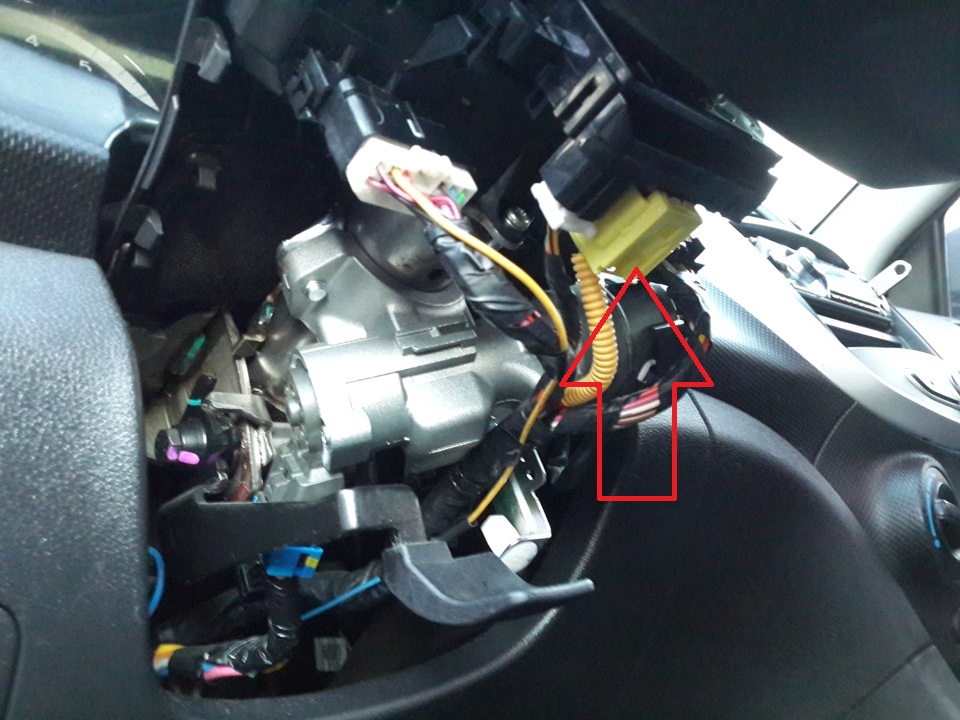

6. Отвёрткой нажимаем на фиксатор колодки и отсоединяем колодку проводов желтого цвета от барабанного устройства спирального кабеля подушки безопасности.

Отсоединить колодку проводов желтого цвета от улитки на автомобиле Hyundai Solaris

7. Нажав на фиксатор колодки, отсоединяем колодку проводов белого цвета от барабанного устройства.

Отсоединить колодку проводов белого цвета от улитки на автомобиле Hyundai Solaris

Расположение крепления колодок улитки на автомобиле Hyundai Solaris

Расположение крепления колодок барабанного устройства.

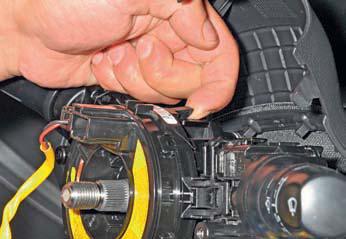

8. Отжав, выводим из зацепления защелку с правой и левой стороны барабанного устройства.

Вывести из зацепления защелку с правой и левой стороны улитки на автомобиле Hyundai Solaris

Примечание:

Аналогичная защелка с другой стороны.

9. Аналогично выводим из зацепления защелку сверху барабанного устройства.

Вывести из зацепления защелку сверху улитки на автомобиле Hyundai Solaris

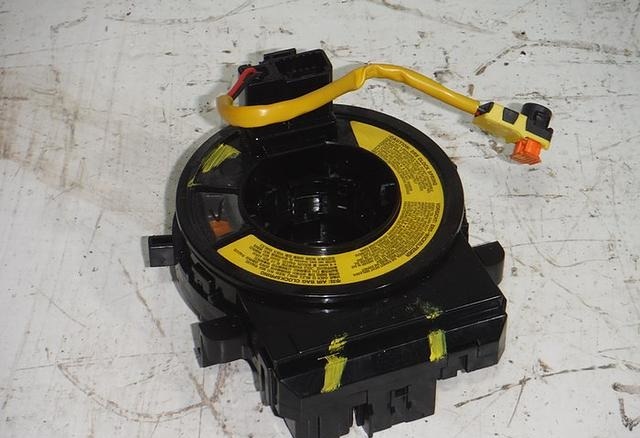

10. Снимаем барабанное устройство спирального кабеля.

Снять улитку на автомобиле Hyundai Solaris

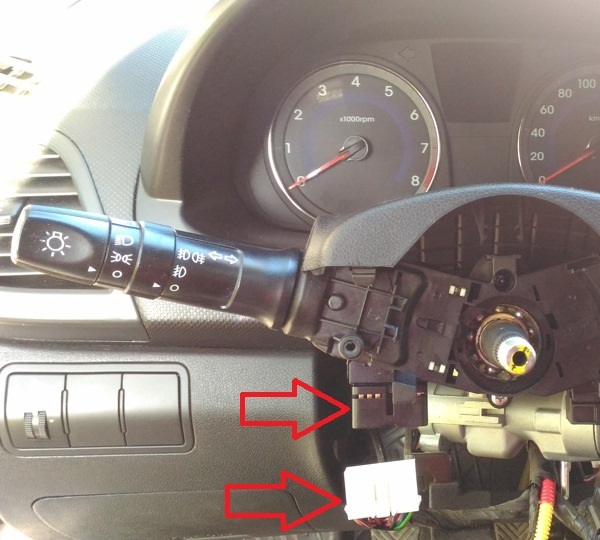

11. Отсоединяем колодку проводов от левого подрулевого переключателя.

Отсоединить колодку проводов от левого подрулевого переключателя на автомобиле Hyundai Solaris

12. Крестообразной отвёрткой отворачиваем два винта и снимаем подрулевой переключатель.

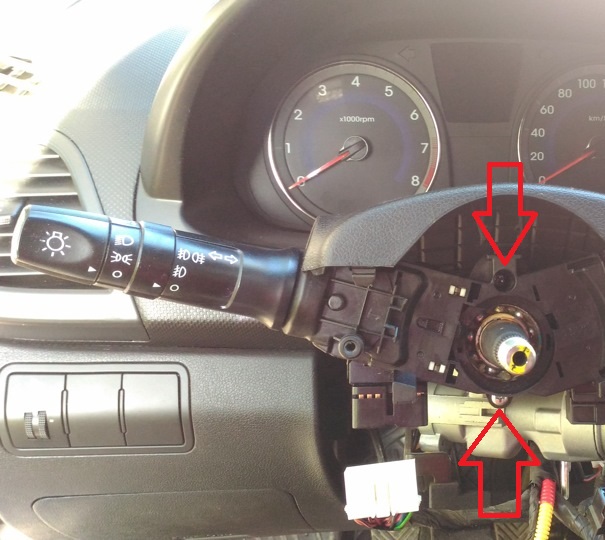

Открутить крепление подрулевых переключателей на автомобиле Hyundai Solaris

Снять подрулевые переключатели на автомобиле Hyundai Solaris

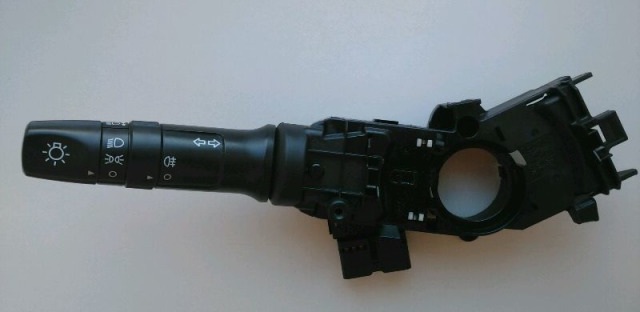

Левый подрулевой переключатель.

13. Устанавливаем подрулевые переключатели в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
