Проверка технического состояния деталей передней подвески Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной изогнутый 10 мм
  • Гаечный ключ рожковый 8 мм
  • Гаечный ключ рожковый 17 мм
  • Монтажная лопатка

Примечание:

Проверку проводите в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами). Для предотвращения случайного пуска двигателя выньте ключ из замка зажигания.

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, растяжек, штанг стабилизаторов и их стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.

На резиновых деталях подвески не допускаются:

  • признаки старения резины;
  • механические повреждения;

1. В моторном отсеке снимите заглушку гайки верхнего крепления амортизаторной стойки.

В моторном отсеке снимите заглушку гайки верхнего крепления амортизаторной стойки на автомобиле Hyundai Solaris

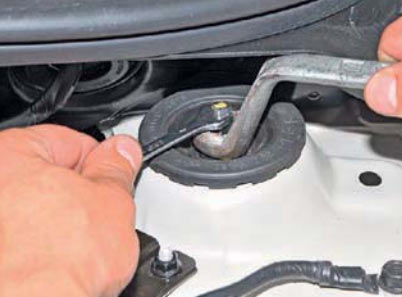

2. Проверьте затяжку гайки верхнего крепления амортизаторной стойки.

Проверьте затяжку гайки верхнего крепления амортизаторной стойки на автомобиле Hyundai Solaris

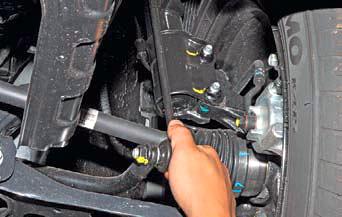

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените их.

Проверьте состояние защитных чехлов шаровых опор на автомобиле Hyundai Solaris

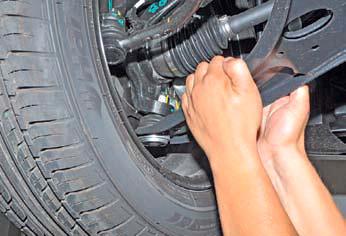

4. Проверьте шаровые опоры на наличие люфтов. Для этого отжимая вниз рычаг передней подвески, следим за перемещением корпуса шаровой опоры относительно поворотного кулака.

Проверка шаровых опор на наличие люфтов на автомобиле Hyundai Solaris

Примечание:

При наличии люфта в шаровой опоре заменяем ее новой. Аналогично проверяем шаровую опору другого колеса.

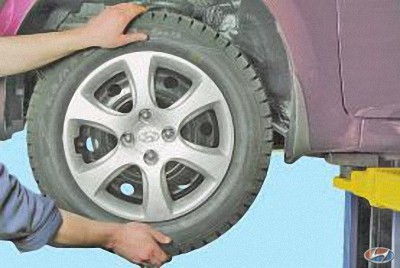

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников. Если есть люфты, замените подшипники.

Покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников на автомобиле Hyundai Solaris

Примечание:

При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

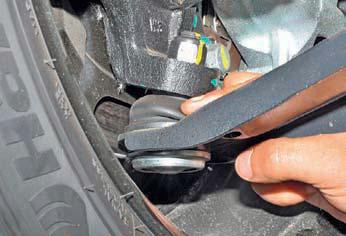

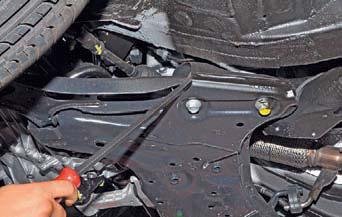

6. Проверьте на отсутствие люфта сайлентблоки крепления рычага к поперечине передней подвески, для этого вставьте монтажную лопатку или большую отвертку между рычагом и поперечиной около переднего сайлентблока и попытайтесь покачать рычаг.

Проверка на отсутствие люфта сайлентблоки крепления рычага к поперечине передней подвески на автомобиле Hyundai Solaris

Примечание:

Аналогично проверьте задний сайлентблок. При наличии значительного люфта даже в одном из сайлентблоков замените рычаг передней подвески.

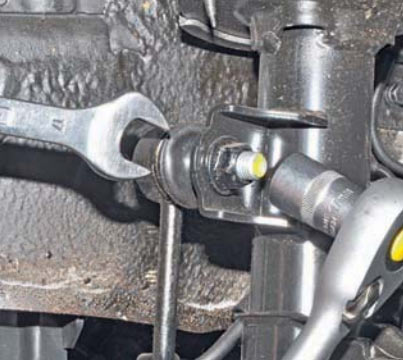

7. Проверьте надежность затяжки верхних гаек пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости.

Затяжка верхних гаек пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости на автомобиле Hyundai Solaris

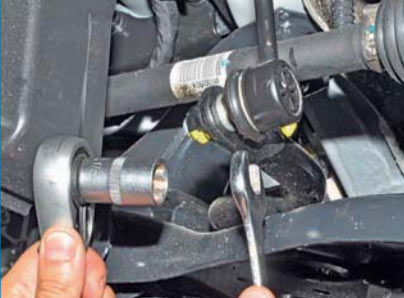

8. Проверьте надежность затяжки нижних гаек пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости.

Проверка надежность затяжки нижних гаек пальцев шаровых шарниров стоек стабилизатора поперечной устойчивости на автомобиле Hyundai Solaris

9. Проверьте наличие люфтов в шаровых шарнирах стоек стабилизатора поперечной устойчивости. Стойку, шарниры которой имеют ощутимый люфт, замените.

Проверка наличие люфтов в шаровых шарнирах стоек стабилизатора поперечной устойчивости на автомобиле Hyundai Solaris

10. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к поперечине передней подвески.

Проверка состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к поперечине передней подвески на автомобиле Hyundai Solaris

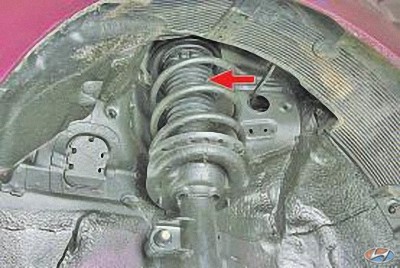

11. Проверьте состояние защитного чехла амортизаторной стойки.

Проверьте состояние защитного чехла амортизаторной стойки на автомобиле Hyundai Solaris

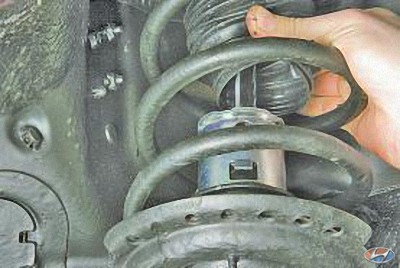

12. Поднимите чехол и проверьте шток амортизатора. Потеки жидкости по штоку не допускаются.

Поднимите чехол и проверьте шток амортизатора. Потеки жидкости по штоку не допускаются на автомобиле Hyundai Solaris

В статье не хватает:

  • Фото инструмента
  • Качественных фото ремонта
