Инструменты:
- Гаечный ключ рожковый 14 мм
- Линейка
Примечание:
Ход педали сцепления проверяют для оценки его технического состояния и при выяснении причин нарушения его нормальной работы (сцепление «ведет», буксует и пр.).
1. Проверьте свободный ход педали. Для этого нажмите на педаль до появления ощутимого сопротивления ее перемещению. Измеренное значение должно быть в пределах 6–13 мм.

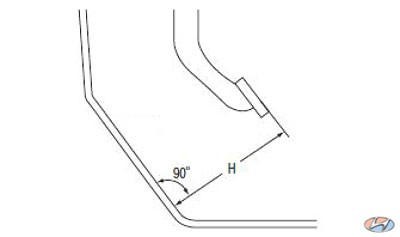

2. Измерьте высоту педали, расстояние H от площадки педали до пола должно составлять (140±5) мм. Если свободный ход педали больше, возможно нечеткое выключение сцепления (сцепление «ведет»). При чрезмерно малом свободном ходе или его полном отсутствии сцепление не полностью включается (сцепление пробуксовывает).

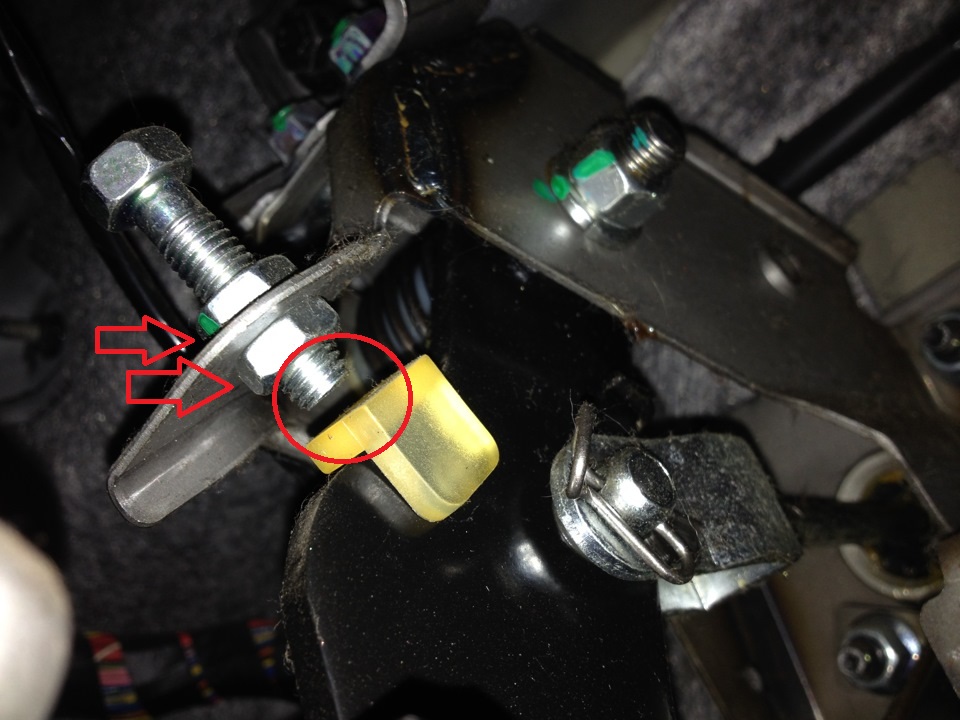

3. Если свободный ход педали отличается от номинального значения ослабьте на педальном узле затяжку контргаек, и, изменяя положение датчика начала хода педали сцепления, добейтесь требуемого значения свободного хода.
Примечание:
При этом должен появиться небольшой зазор между педалью сцепления и резьбой датчика начала хода педали сцепления, номинальный зазор должен составлять 0,5–1,0 мм.
ПОЛЕЗНЫЕ СОВЕТЫ:
Если педаль выключения сцепления отрегулировать не удается, прокачайте гидропривод или замените сцепление.
В статье не хватает:
- Фото инструмента
- Качественных фото ремонта
