Замена подшипника шкива привода компрессора кондиционера Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская малая
  • Приспособление для удержание от проворачивание прижимной пластины компрессора
  • Съемник для снятия шкива компрессора
  • Съемник внутренних стопорных колец
  • Головка подходящего диаметра для выпрессовки подшипника
  • Токарный станок
  • Бормашина (при необходимости)
  • Маленькая фреза (насадка для бормашинки, при необходимости)
  • Молоток большой
  • Кернер
  • Щуп плоский
  • Тиски

Детали и расходники:

  • Шкив компрессора (при необходимости)
  • Прижимная пластина компрессора (при необходимости)
  • Демпфер прижимной пластины компрессора (при необходимости)
  • Компрессора кондиционера (при необходимости)
  • Подшипник компрессора кондиционера
  • Калиброванные регулировочные шайбы (при необходимости)

Примечание:

Шкив установлен на двухрядном шариковом подшипнике, который во время эксплуатации не требует регулировки и смазки.

При выпрессовке подшипник разрушается, поэтому выпрессовывайте его только для замены.

1. Удалите хладагент из системы кондиционирования, как описано здесь.

Удалить хладагент из системы кондиционирования на автомобиле Hyundai Solaris

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

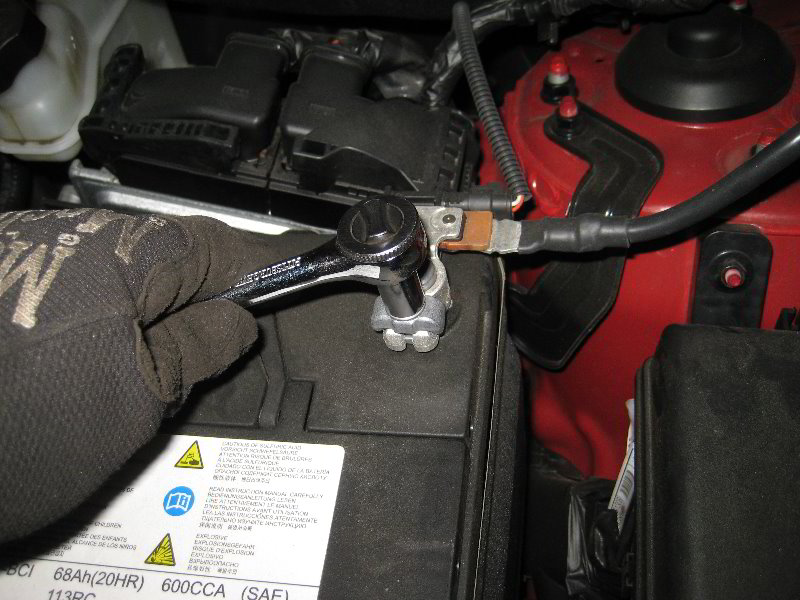

Снять провод клеммы «минус» аккумуляторной батареи на автомобиле Hyundai Solaris

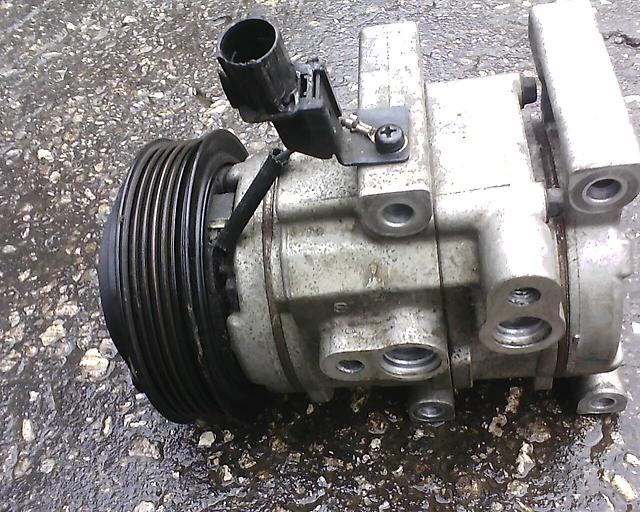

3. Снимите компрессор, как описано здесь.

Снять компрессор кондиционера на автомобиле Hyundai Solaris

Примечание:

Компрессор кондиционера снимается для удобства замены подшипника и проверки зазора между поверхностями трения прижимной пластины и шкива.

4. Удерживая прижимную пластину от проворачивания (отлично подойдет съемник для масляного фильтра), выверните болт крепления и снимите прижимную пластину со шлицев вала компрессора.

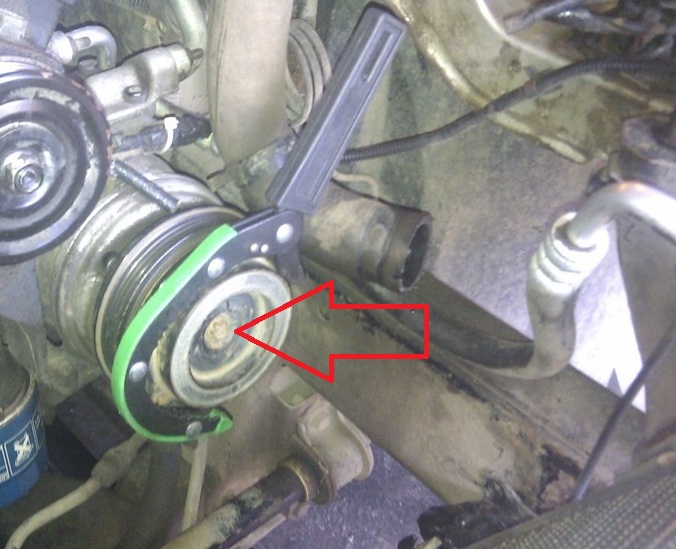

Вывернуть болт крепления прижимной пластины компрессора кондиционера на автомобиле Hyundai Solaris

Примечание:

Осмотрите рабочие поверхности трения шкива и прижимной пластины, обращая внимание на отсутствие глубоких рисок, задиров, явных следов износа и перегрева. Осмотрите шлицы прижимной пластины. Осмотрите демпфер прижимной пластины. На резиновом массиве демпфера не должно быть следов выпучивания резины, трещин, разрывов. При необходимости, замените дефектные детали.

Осмотреть рабочие поверхности трения шкива компрессора кондиционера на автомобиле Hyundai Solaris

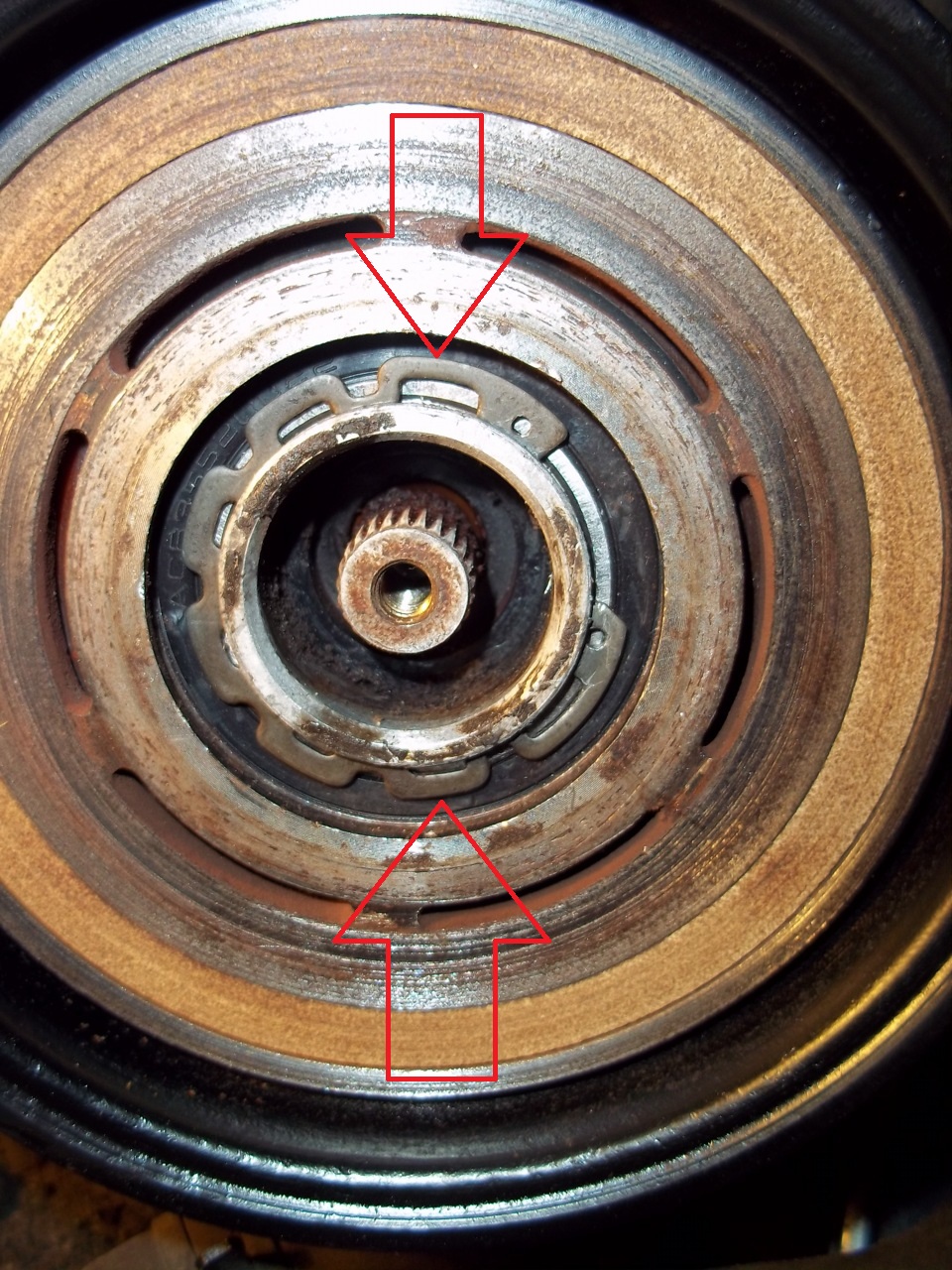

Рабочие поверхности трения шкива.

Осмотреть рабочие поверхности прижимной пластины компрессора кондиционера на автомобиле Hyundai Solaris

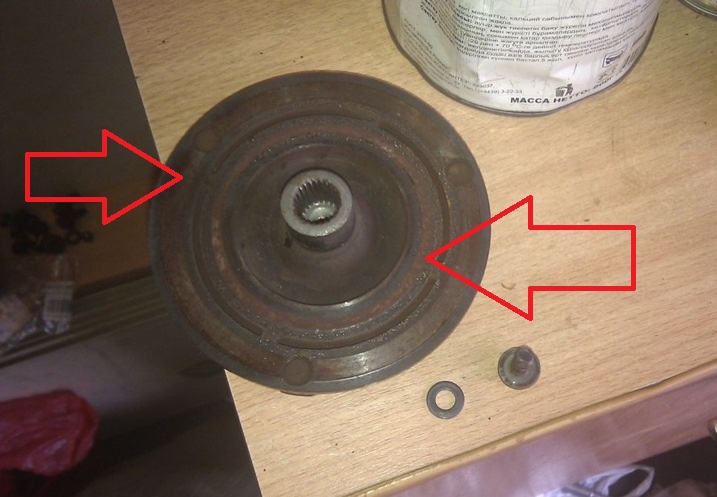

Рабочие поверхности прижимной пластины.

Осмотреть шлицы прижимной пластины компрессора кондиционера на автомобиле Hyundai Solaris

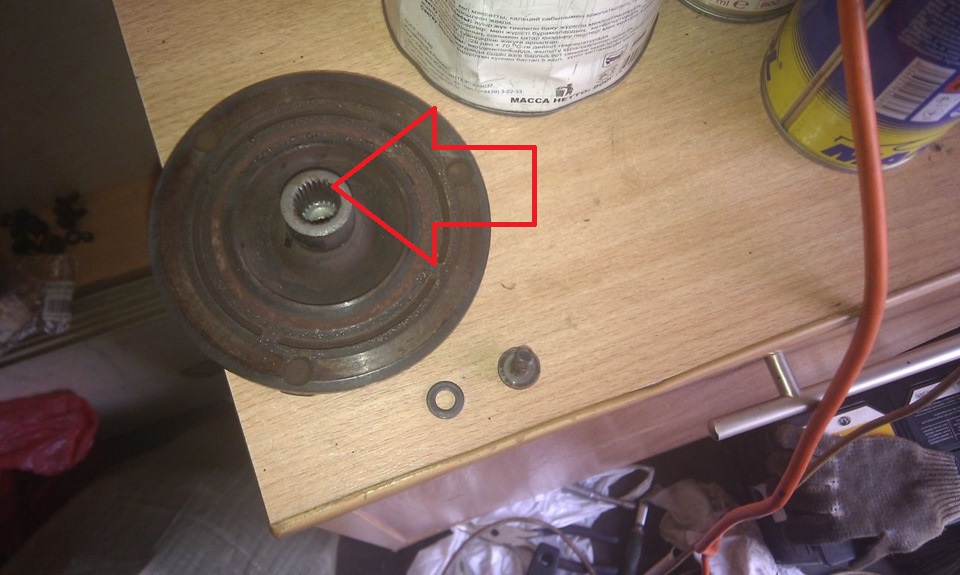

Шлицы прижимной пластины.

Осмотреть демпфер прижимной пластины компрессора кондиционера на автомобиле Hyundai Solaris

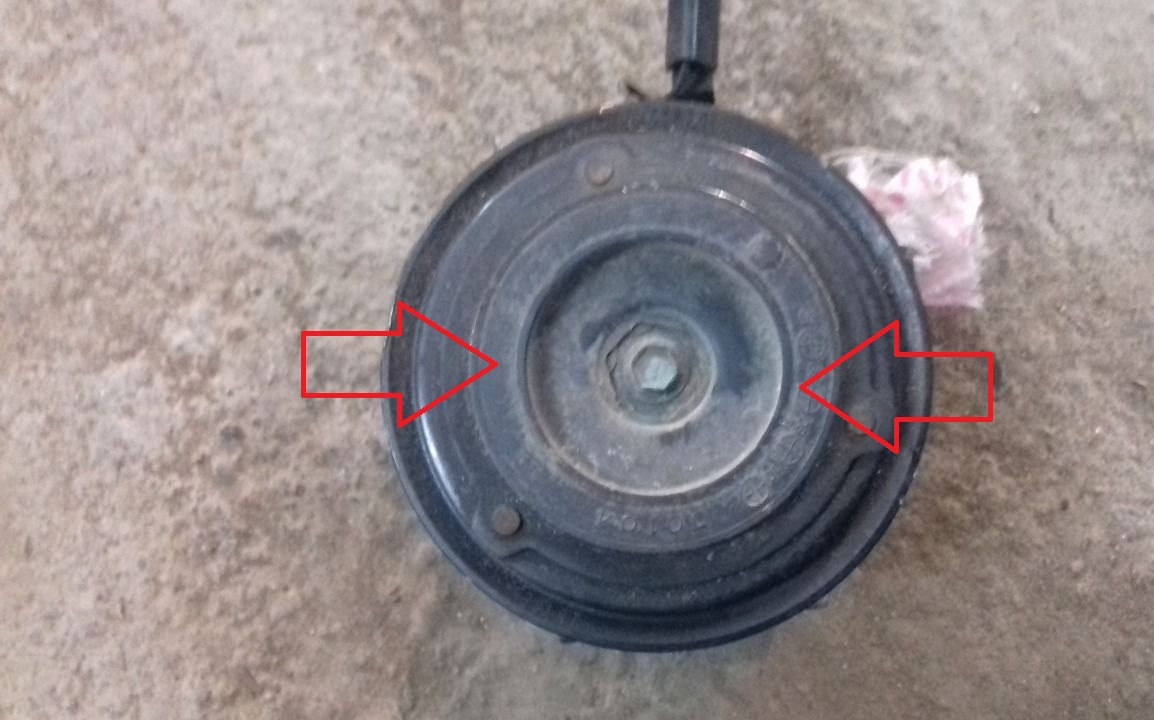

Демпфер прижимной пластины.

5. Осмотрите поверхность вала. При наличии следов подтекания масла через сальник вала компрессор подлежит замене.

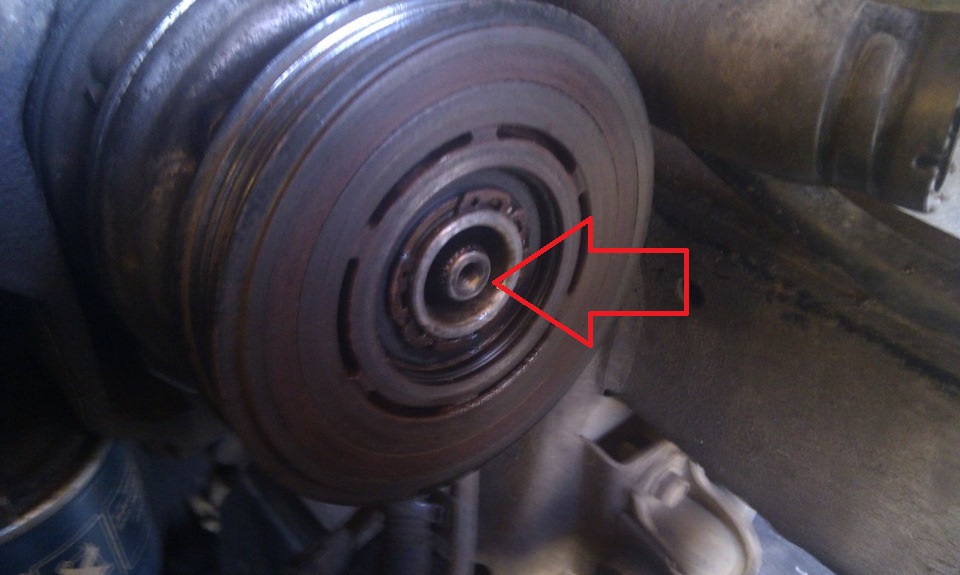

Осмотреть поверхность вала компрессора кондиционера на автомобиле Hyundai Solaris

ПОЛЕЗНЫЕ СОВЕТЫ:

В некоторых случаях при обнаружении течи можно заменить сальник. Однако следует помнить, что течь, как правило, бывает вызвана люфтом вала вследствие износа подшипников, коррозией или износом поверхности вала в зоне прилегания сальника. Поэтому, в лучшем случае, замена сальника даст только кратковременный результат. При обнаружении течи сальника рекомендуется заменить компрессор в сборе.

6. Специальным съемником снимите стопорное кольцо подшипника шкива.

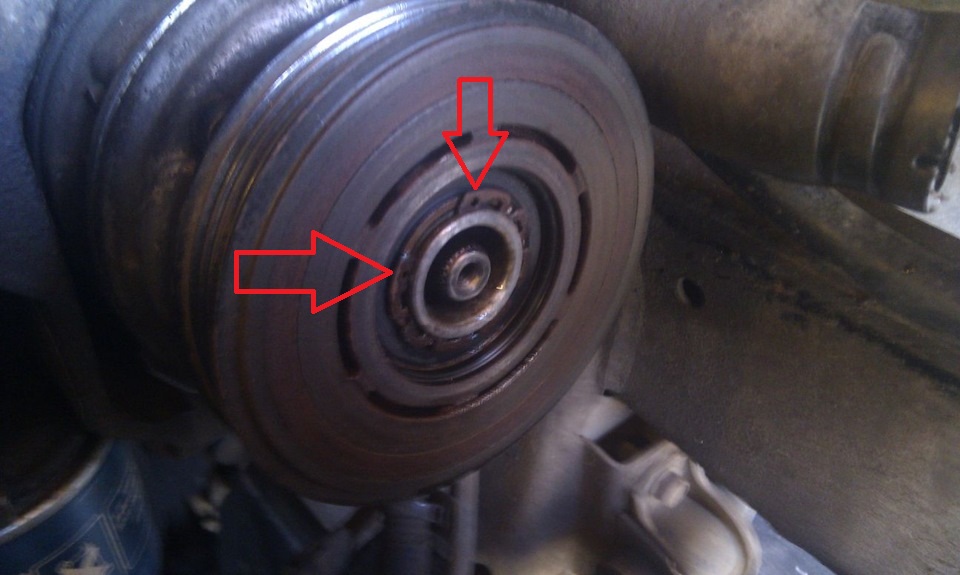

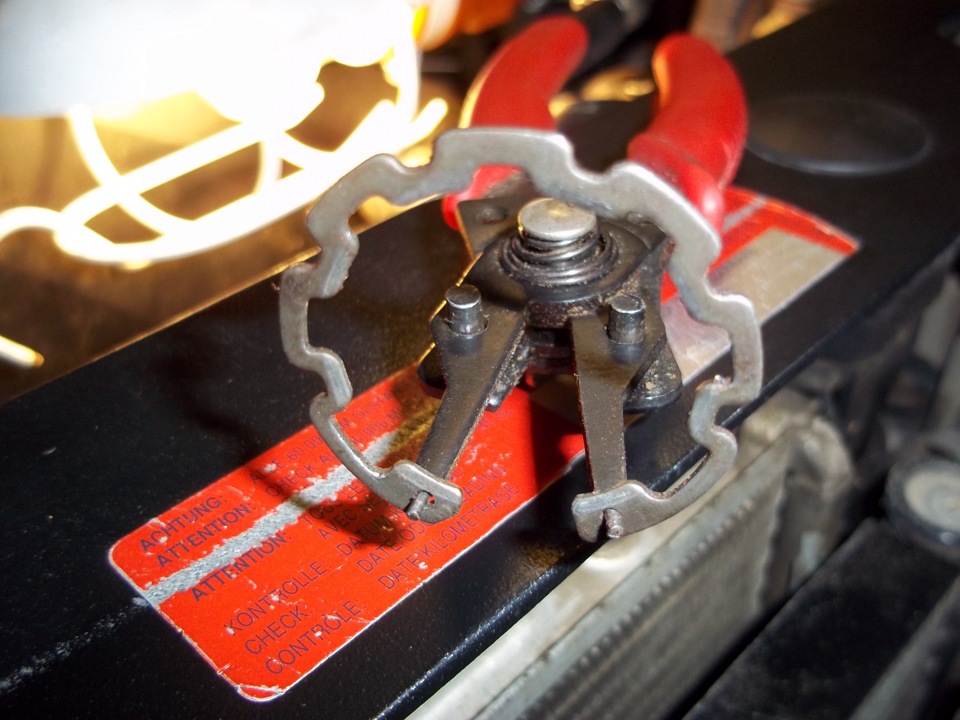

Снять стопорное кольцо подшипника шкива компрессора кондиционера на автомобиле Hyundai Solaris

Снять стопорное кольцо подшипника шкива компрессора кондиционера на автомобиле Hyundai Solaris

7. Установите съемник (отлично подойдет трехлапый съемник) и спрессуйте шкив с посадочной шейки передней крышки компрессора.

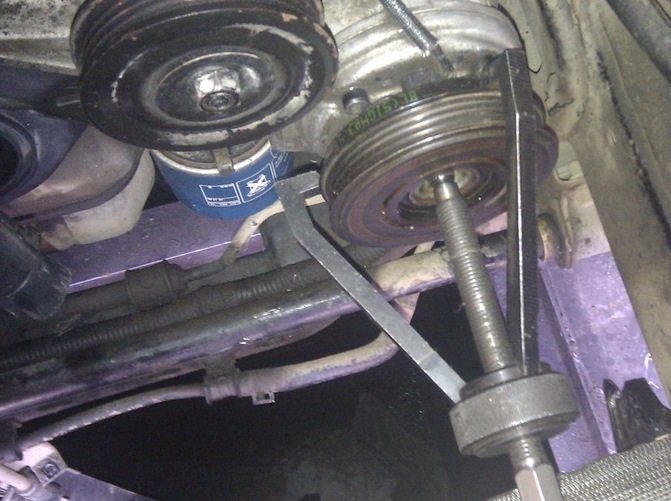

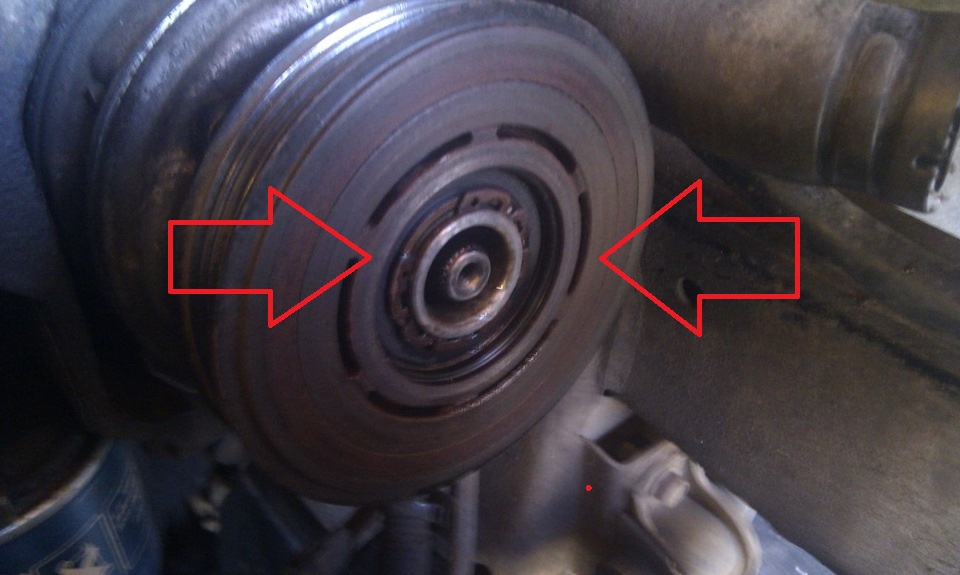

Снять шкив с посадочной шейки передней крышки компрессора кондиционера на автомобиле Hyundai Solaris

Примечание:

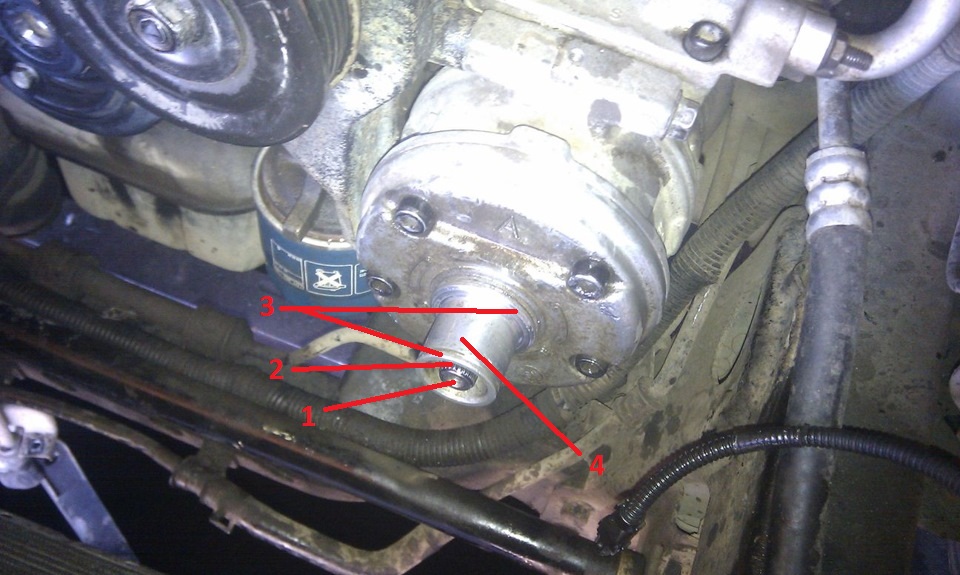

После снятия шкива осмотрите шлицы 1 и резьбовое отверстие 2 вала, канавки 3 для стопорных колец и посадочную поверхность 4 шейки подшипника (для наглядности катушка магнита снята). При их износе или повреждении компрессор подлежит замене.

Осмотрите вал компрессора кондиционера на автомобиле Hyundai Solaris

Вал компрессора кондиционера.

8. Срежьте на токарном станке, или бормашинкой с маленькой фрезой, завальцовки фиксации подшипника в шкиве.

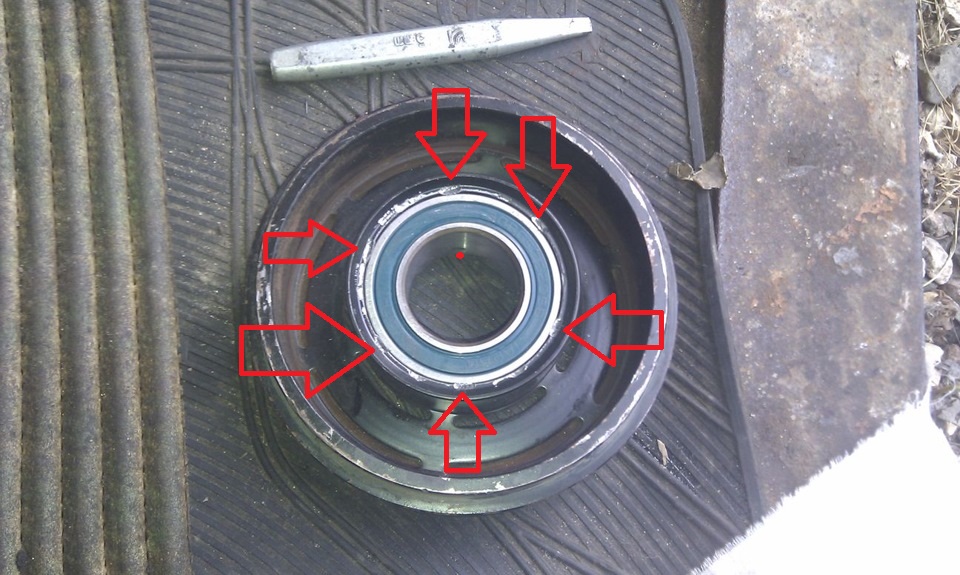

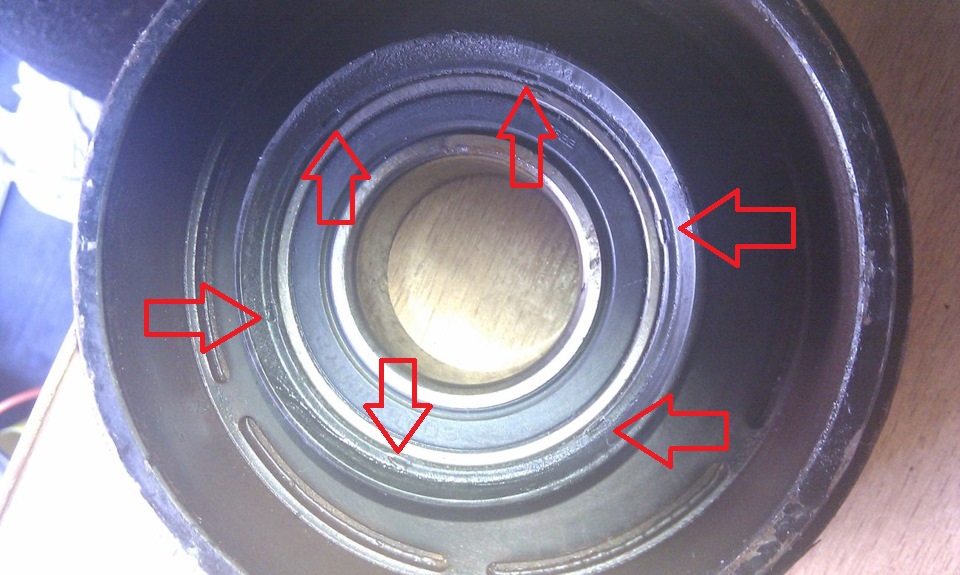

Расположение завальцовок фиксации подшипника в шкиве компрессора кондиционера на автомобиле Hyundai Solaris

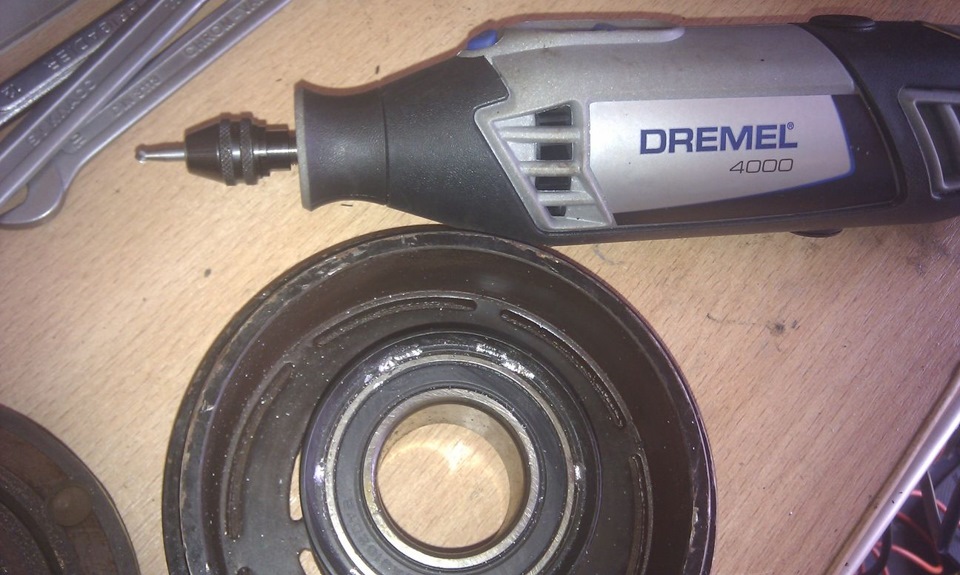

Срезать завальцовки фиксации подшипника в шкиве компрессора кондиционера на автомобиле Hyundai Solaris

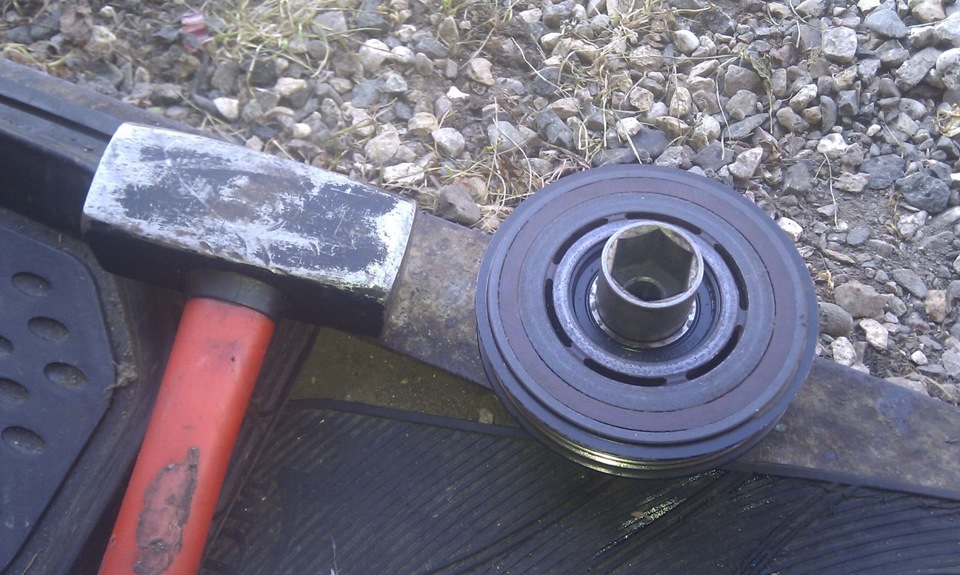

9. Выпрессуйте оправкой подходящего диаметра старый подшипник из шкива.

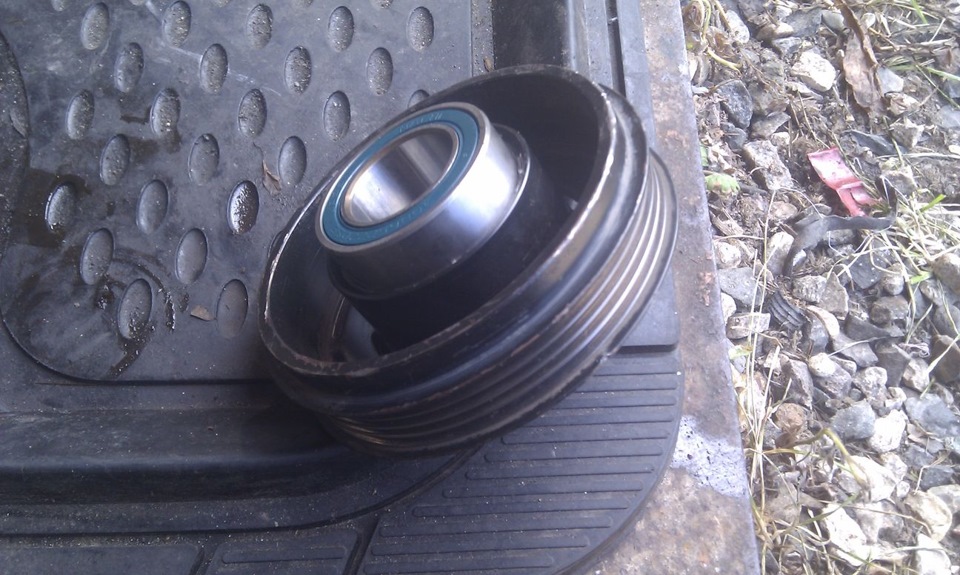

Выпрессуйте оправкой подходящего диаметра старый подшипник из шкива на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После снятия, подшипник для повторного использования непригоден, поэтому его надо заменить.

10. Оправкой подходящего диаметра запрессуйте новый подшипник. При запрессовке прилагайте усилие только к наружной обойме подшипника.

Запрессовка нового подшипник компрессора кондиционера на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

При запрессовке подшипника будьте максимально аккуратны. Стенка наружной обоймы подшипника шкива очень тонкая. Даже незначительный перекос может привести к выходу подшипника из строя. После запрессовки проверьте состояние подшипника. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

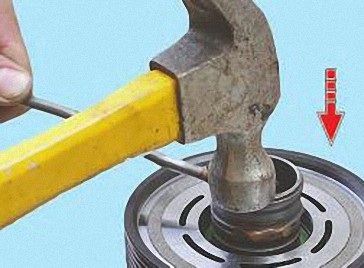

11. Зафиксируйте кернером края посадочного отверстия шкива.

Керним подшипник компрессора кондиционера на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Кернить нужно аккуратно, чтобы не расколоть обойму подшипника.

12. Напрессуйте шкив на посадочную шейку передней крышки компрессора. При напрессовке прилагайте усилие только к внутренней обойме подшипника.

Напрессуйте шкив на посадочную шейку передней крышки компрессора кондиционера на автомобиле Hyundai Solaris

13. Установите стопорное кольцо.

Установите стопорное кольцо подшипника шкива компрессора кондиционера на автомобиле Hyundai Solaris

Установите стопорное кольцо подшипника шкива компрессора кондиционера на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

После напрессовки шкива на посадочную шейку передней крышки компрессора убедитесь, что шкив вращается равномерно, бесшумно, без заеданий. Не должно быть осевого или радиального биения. В противном случае шкив необходимо заменить.

14. Наденьте на вал прижимную пластину и вверните фиксирующий болт.

Закрутить болт крепления прижимной пластины компрессора кондиционера на автомобиле Hyundai Solaris

15. Установите компрессор в тиски, установите стрелочный индикатор.

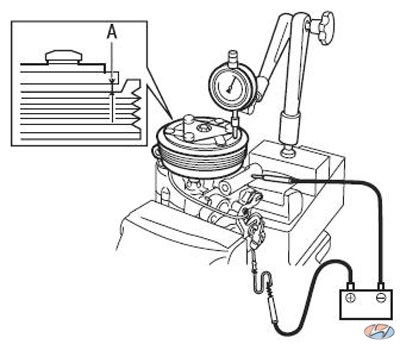

Проверка прижимной пластины и шкива компрессора кондиционера на автомобиле Hyundai Solaris

Примечание:

Подсоедините положительную клемму аккумуляторной батареи к разъему обмотки катушки, а отрицательную клемму – к корпусу компрессора. Измерьте зазор А между поверхностями трения прижимной пластины и шкива. Если зазор неодинаков в разных точках окружности, значит, прижимная пластина деформирована и подлежит замене. Номинальный зазор составляет 0,35–0,60 мм.

16. Если зазор отличается от номинального, повторно снимите прижимную пластину. С помощью регулировочных шайб, устанавливаемых на вал ротора, отрегулируйте зазор. Снова наденьте прижимную пластину и проверьте полученный зазор.

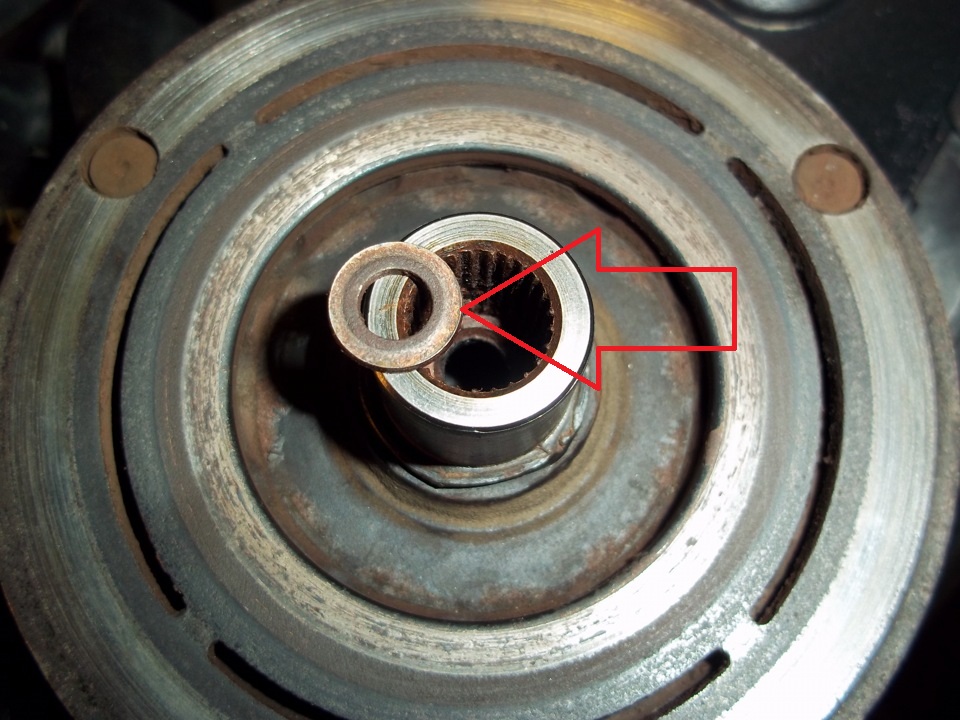

Установить регулировочную шайбу на вал ротора компрессора кондиционера на автомобиле Hyundai Solaris

Примечание:

Для регулировки зазора используйте специальные калиброванные регулировочные шайбы.​

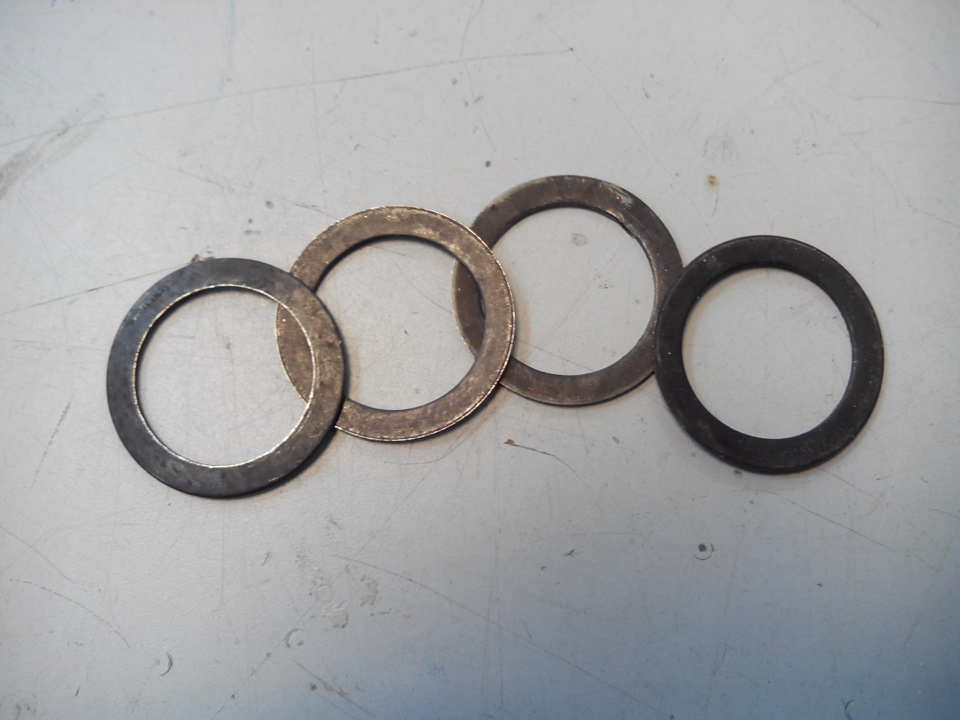

Калиброванные регулировочные шайбы на автомобиле Hyundai Solaris

Калиброванные регулировочные шайбы.​

17. Установите компрессор и все снятые детали в порядке, обратном снятию.

18. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://carpedia.club/​
