Разборка наружного зеркала заднего вида Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Отвертка крестовая средняя

Детали и расходники:

  • Отражающий элемент зеркала с элементом обогрева (при необходимости)
  • Блок мотор-редукторов (при необходимости)
  • Боковой указатель поворота (при необходимости)
  • Скотч

Примечание:

Разбираем наружное зеркало заднего вида для замены отражающего элемента зеркала с элементом обогрева, блока мотор-редукторов, бокового указателя поворота.

Разборку для наглядности проводим на снятом зеркале.

Для замены отражающего элемента зеркала с элементом обогрева выполните следующее:

1. Поддев рукой отражающий элемент, тянем его на себя и отверткой отжимаем два фиксатора отражающего элемента, отводим отражающий элемент в сторону.

Снять отражающий элемент наружного зеркала на автомобиле Hyundai Solaris

2. Отсоединяем две клеммы проводов от контактов элемента обогрева.

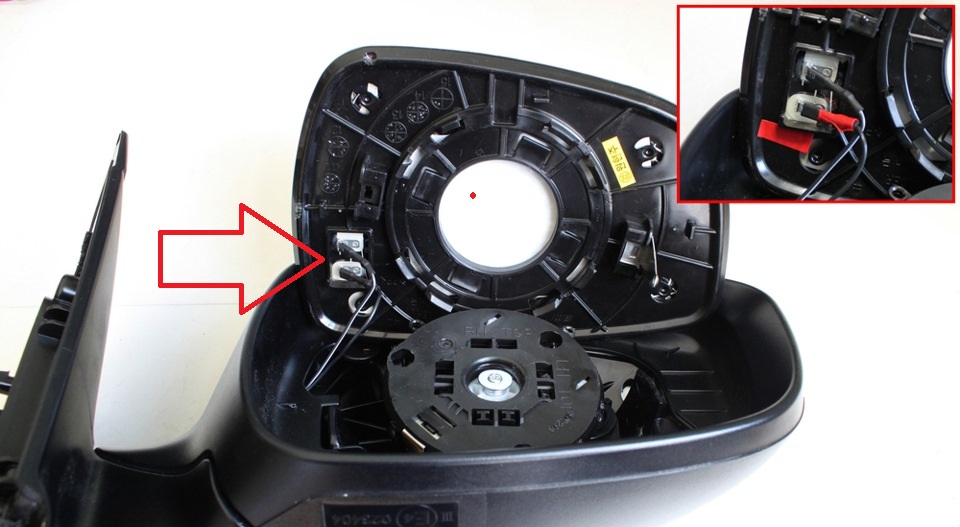

Отсоединить две клеммы проводов от контактов элемента обогрева наружного зеркала на автомобиле Hyundai Solaris

ПОЛЕЗНЫЕ СОВЕТЫ:

Для удобства сбора зеркала обратно лучше явно отметить один из проводов, чтобы потом не гадать, где ''+'', а где ''-'', т.к. оба провода черные.

Для замены блока мотор-редукторов наружного зеркала заднего вида выполните следующее:

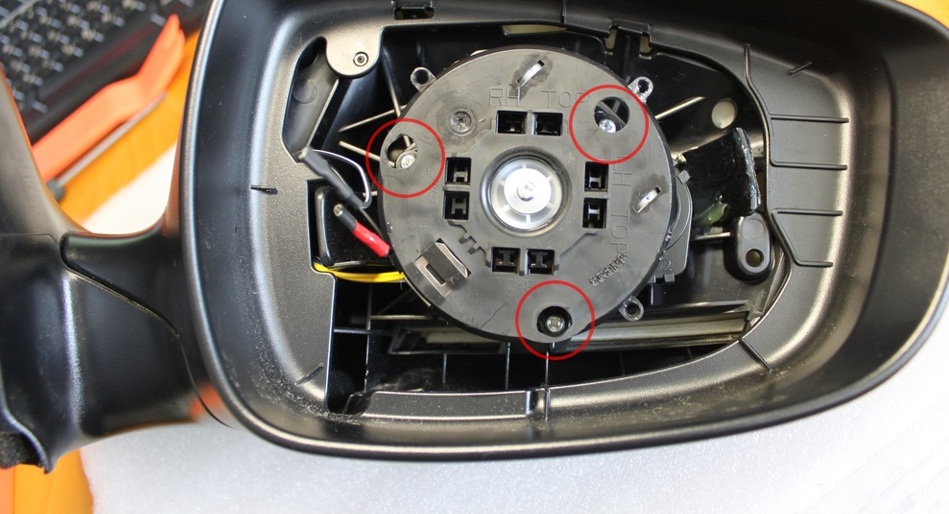

1. Крестообразной отвёрткой отворачиваем три самореза крепления блока к корпусу зеркала и отводим блок мотор-редукторов в сторону.

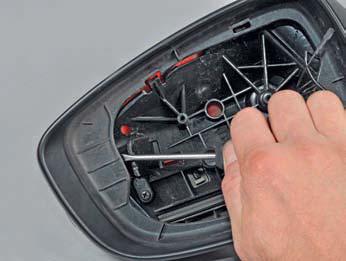

Отвернуть три самореза крепления блока мотор-редуктора к корпусу зеркала на автомобиле Hyundai Solaris

2. Плоской отвёрткой нажимаем на два фиксатора колодки проводов, отсоединяем её от разъема блока мотор-редукторов.

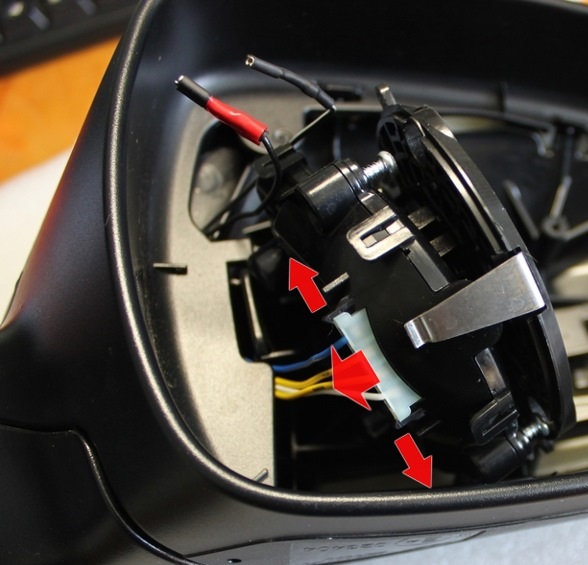

Отсоединить колодку от разъема блока мотор-редукторов наружного зеркала заднего вида на автомобиле Hyundai Solaris

Для замены бокового указателя поворота наружного зеркала заднего вида выполните следующее:

1. Плоской отвёрткой поддеваем пластмассовую рамку корпуса зеркала и снимаем её.

Снять пластмассовую рамку корпуса наружного зеркала заднего вида на автомобиле Hyundai Solaris

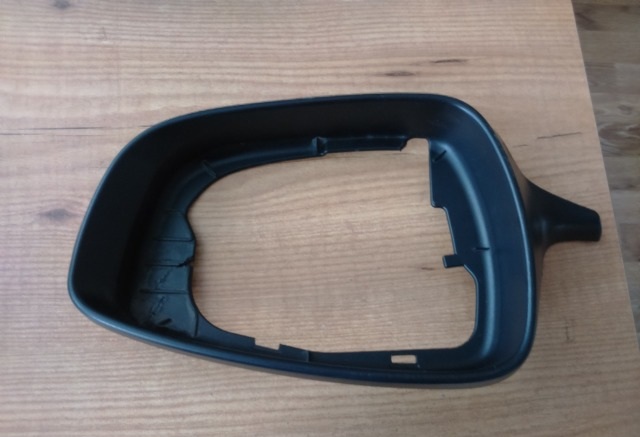

Пластмассовая рамка корпуса наружного зеркала заднего вида на автомобиле Hyundai Solaris

2. Плоской отвёрткой нажимаем на фиксатор верхней облицовки зеркала и снимаем её.

Отжать фиксатор верхней накладки наружного зеркала заднего вида на автомобиле Hyundai Solaris

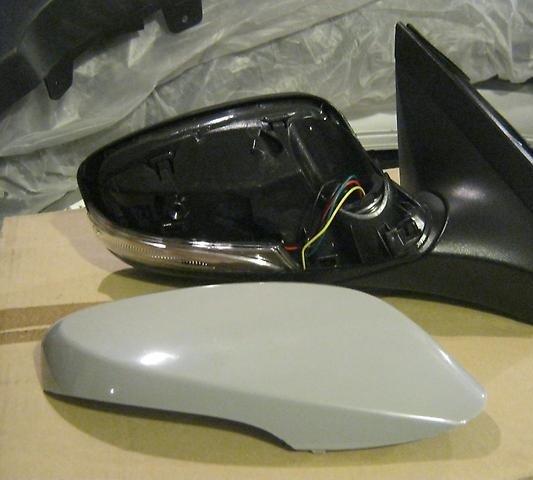

Снять накладку наружного зеркала заднего вида на автомобиле Hyundai Solaris

3. Крестообразной отвёрткой отворачиваем саморез крепления корпуса бокового указателя поворотов и отводим корпус в сторону.

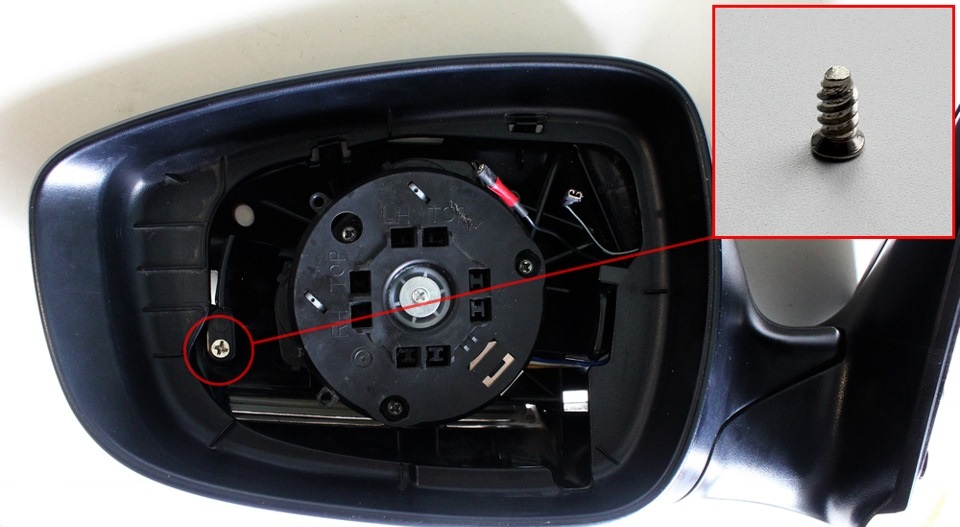

Открутить саморез крепления бокового указателя поворота в наружном зеркале заднего вида на автомобиле Hyundai Solaris

4. Отсоединяем колодку проводов от разъема корпуса бокового указателя поворотов.

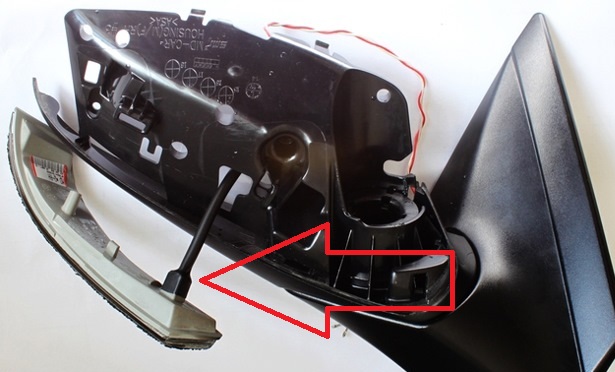

Отсоединить колодку проводов от бокового указателя поворота в наружном зеркале заднего вида на автомобиле Hyundai Solaris

Боковой указатель поворота в наружном зеркале заднего вида на автомобиле Hyundai Solaris

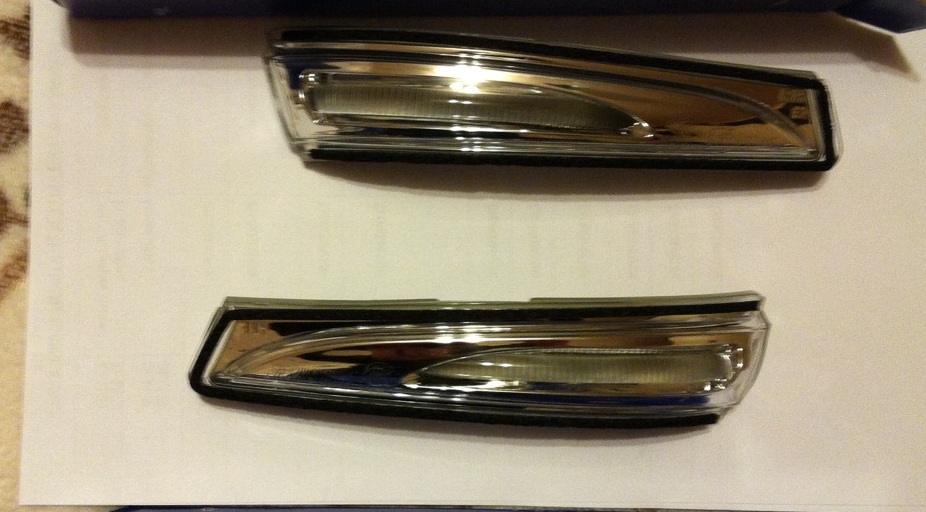

Боковые указатели поворотов.

5. Сборка зеркала выполняется в обратной последовательности.
