Электросхема соединений переднего жгута проводов Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Электросхема Хендай Солярис - соединения переднего жгута проводов

Электросхема переднего жгута проводов автомобиля Hyundai Solaris 2010-2016

1 – правая блок-фара;

– фара противотуманная правая;

3 – звуковой сигнал;

– компрессор кондиционера;

– фара противотуманная левая;

– левая блок-фара;

– генератор;

– стартер;

– аккумулятор;

10 – вентилятор системы охлаждения двигателя;

11 – дополнительный резистор;

12 – блок реле и предохранителей в моторном отсеке:

  • I – блок силовых предохранителей;
  • II – колодка диагностики;
  • F1-F16, F20, F23, F24 – предохранители;
  • K1, K3-K5, K7, K8, K10, K12, K13 – реле.

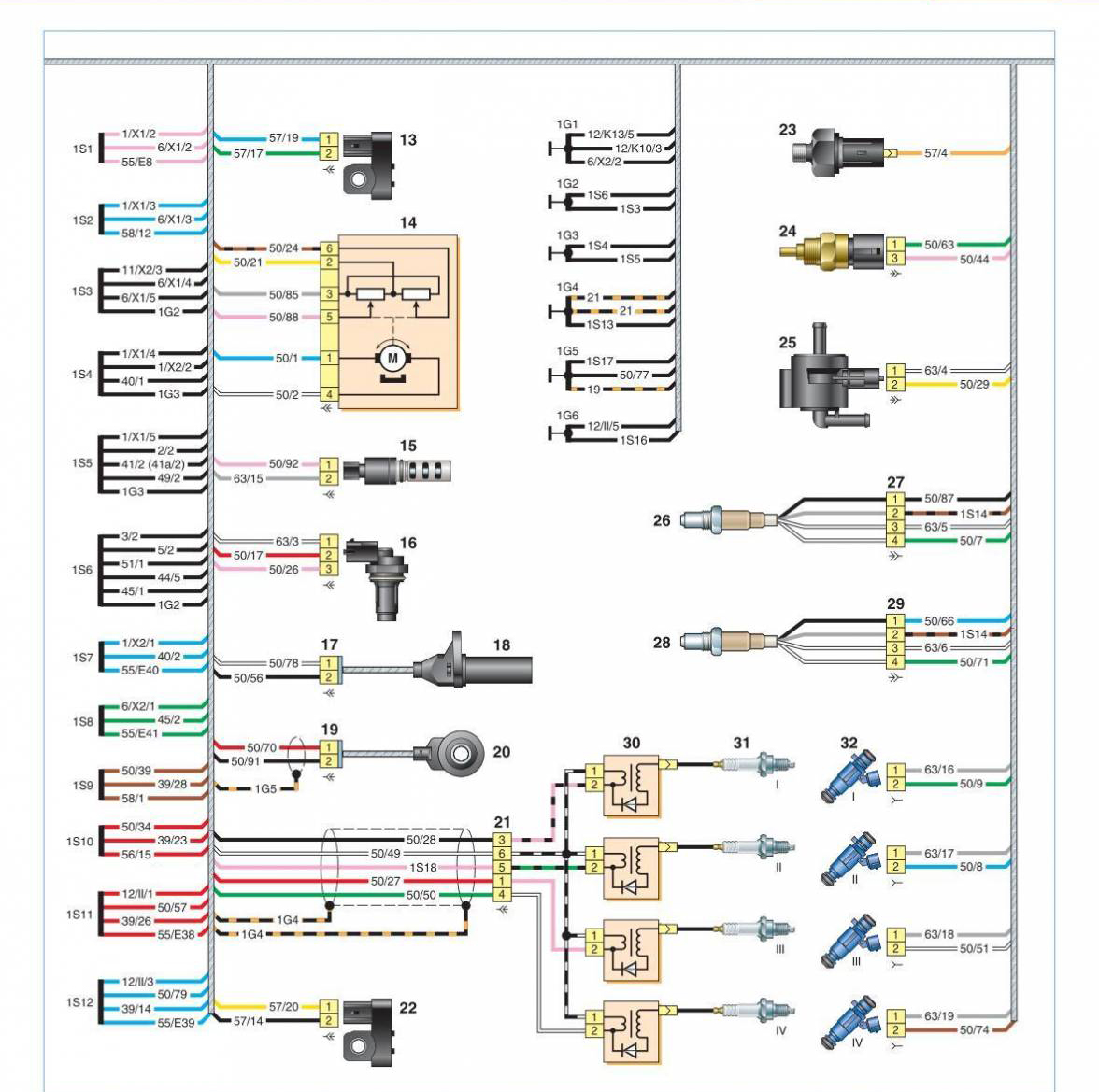

Соединения переднего жгута проводов Hyundai Solaris 2010-2016

13 – датчик удара;

14 – дроссельный узел;

15 – электромагнитный клапан система измерения фаз;

16 – датчик положения распределительного вала;

17 –  колодка соединения со жгутом проводов датчика положения коленчатого вала;

18 – датчик положения коленчатого вала;

19 – колодка соединения со жгутом проводов датчика детонации;

20 – датчик детонации;

21 – колодка соединения со жгутом проводов катушек зажигания;

22 – датчик удара левый;

23 – датчик недостаточного давления масла;

24 – датчик температуры охлаждающей жидкости;

25 – клапан адсорбера;

26 – управляющий датчик концентрации кислорода;

27 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;

28 – диагностический датчик концентрации кислорода;

29 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;

30 – катушка зажигания;

31 – свеча зажигания;

32 – форсунки;

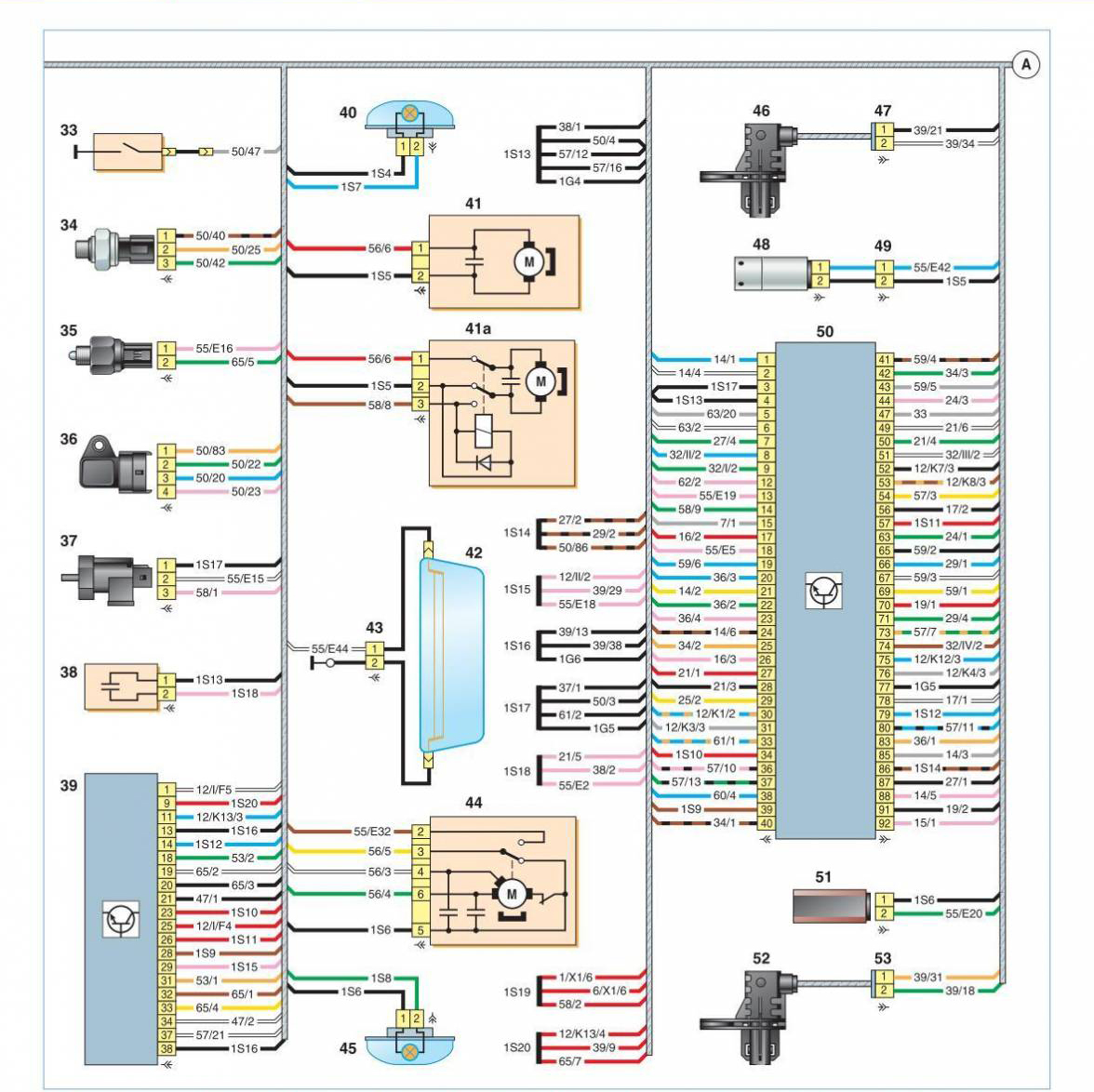

Схема передних проводов на автомобиле Hyundai Solaris 2010-2016

33 – датчик давления в системе гидроусилителя рулевого управления;

34 – датчик давления хладагента;

35 – выключатель света заднего хода;

36 – датчик абсолютного давления и температуры воздуха;

37 – датчик скорости автомобиля;

38 – конденсатор;

39 – блок управления ABS;

40 – боковой повторитель правый;

41 – омыватель ветрового стекла (на автомобиле с кузовом седан);

41а – омыватель ветрового стекла (на автомобиле с кузовом хэтчбек);

42 – элемент обогрева ветрового стекла в зоне остановки щеток;

43 – колодка соединения со жгутом проводов обогрева ветрового стекла в зоне остановки щеток;

44 – очиститель ветрового стекла;

45 – боковой повторитель левый;

46 – датчик частоты вращения правого переднего колеса;

47 – колодка соединения со жгутом проводов датчика частоты вращения правого переднего колеса;

48 – датчик уровня омывающей жидкости;

49 – колодка соединения со жгутом проводов датчика уровня омывающей жидкости;

50 – электронный блок управления двигателем (ЭБУ);

51 – датчик уровня тормозной жидкости;

52 – датчик частоты вращения левого переднего колеса;

53 – колодка соединения со жгутом проводов датчика частоты вращения левого переднего колеса;

Соединения передних проводов на Hyundai Solaris 2010-2016

54, 55 – колодки подключения к блоку предохранителей и реле в салоне;

56 - 58 – колодки соединения со жгутом проводов панели приборов;

59 – педаль газа;

60 – датчик положения педали тормоза и выключатель сигнала торможения;

61 – датчик положения педали сцепления (начало хода педали);

62 – выключатель реле стартера (конец хода педали сцепления);

63 – блок перемычек;

64 – крышка с перемычками;

65 – колодка соединения с напольным жгутом проводов.
