Снятие и установка корпуса воздушного фильтра Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка крестовая средняя

Детали и расходники:

• Корпус воздушного фильтра (при необходимости)
• Воздухозаборник с воздуховодом (при необходимости)

1. Ослабьте хомут крепления воздухоподводящего рукава к патрубку корпуса воздушного фильтра и отсоедините воздухоподводящий рукав от патрубка.

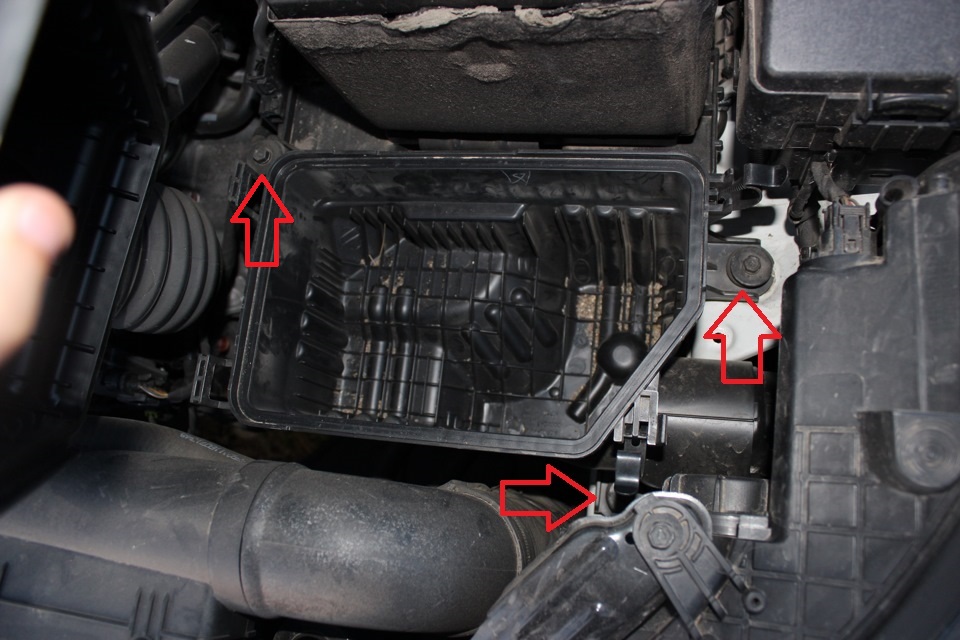

2. Выверните три болта крепления корпуса воздушного фильтра.

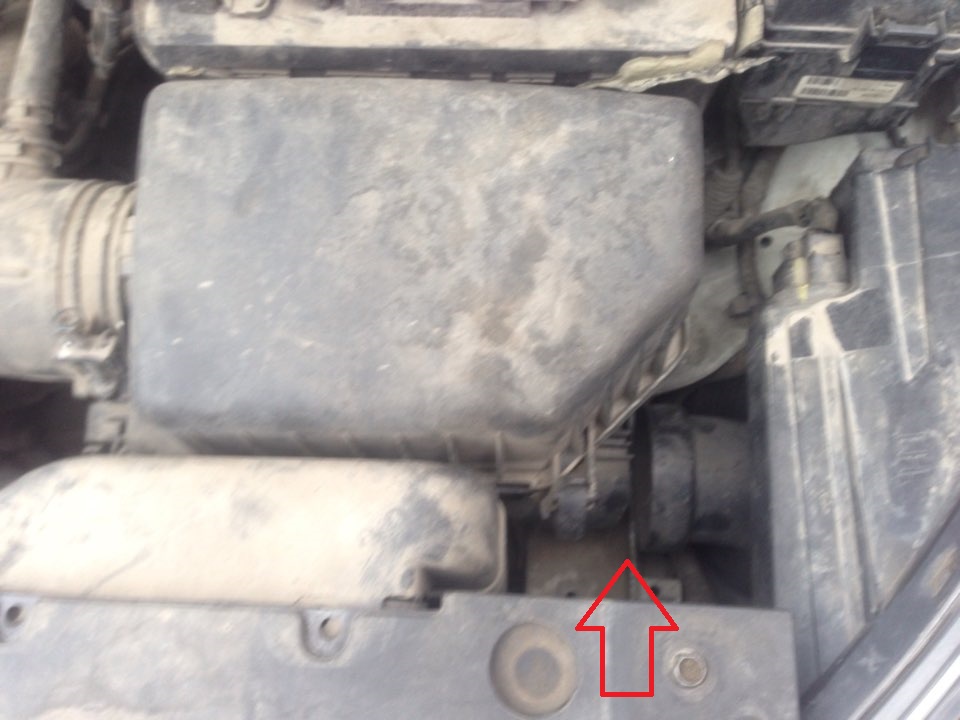

3. Отсоедините корпус воздушного фильтра от патрубка глушителя шума впуска.

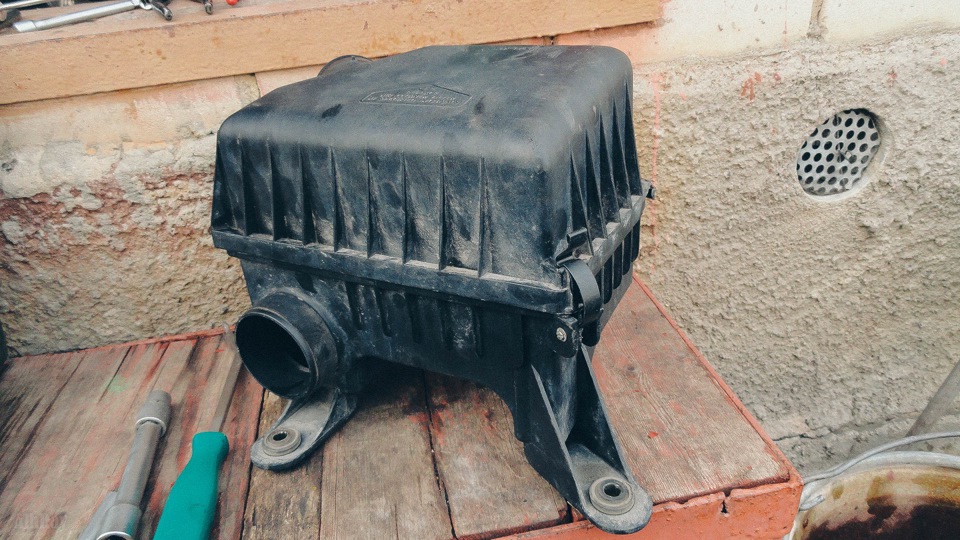

4. Извлеките корпус воздушного фильтра из моторного отсека.

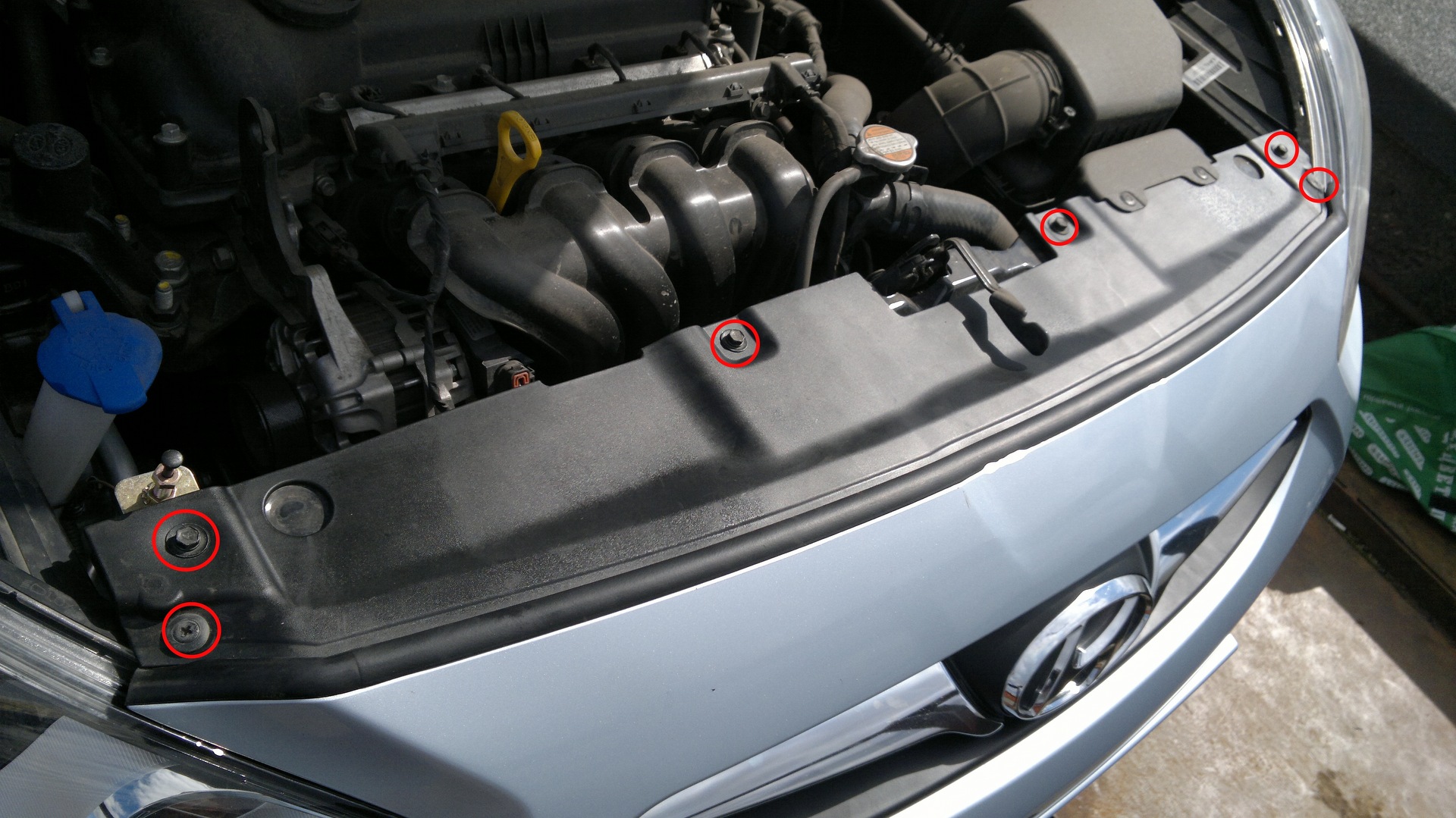

5. Для снятия воздухозаборника снимите верхнюю панель рамки радиатора, открутив четыре болта крепления накладки облицовки радиатора и крестообразной отвёрткой вывернув с каждой стороны по одному фиксатору.

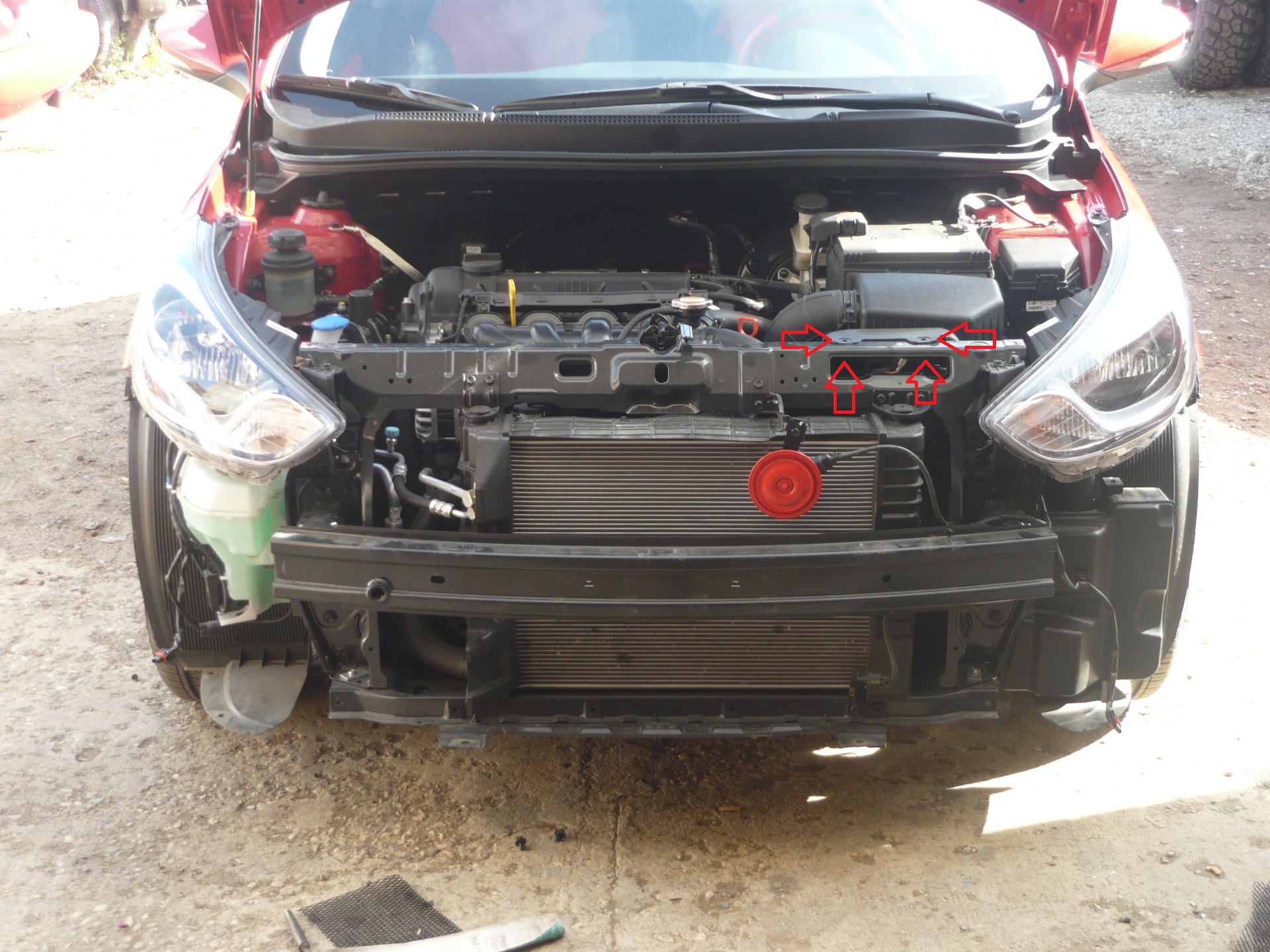

6. Протолкните вверх стержни двух фиксаторов воздухозаборника и извлеките фиксаторы крепления воздухозаборника к рамке радиатора

Примечание:

Бампер снимать не нужно.

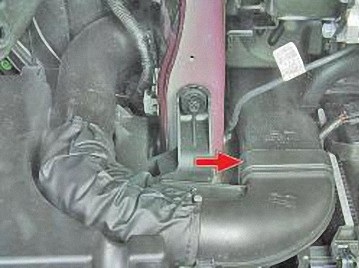

7. Отсоедините воздуховод от патрубка гасителя шума впуска.

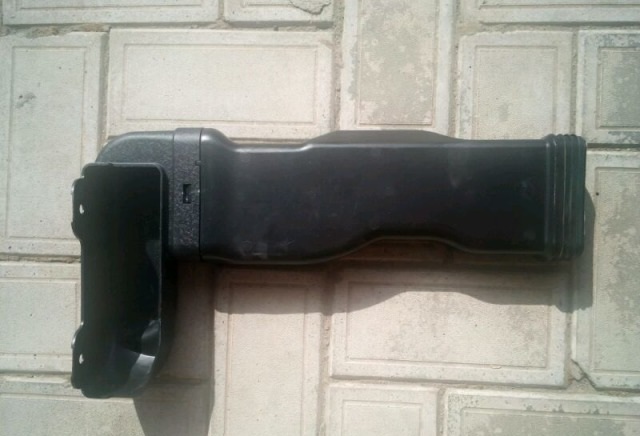

8. Снимите воздухозаборник с воздуховодом.

Примечание:

Снятие гасителя шума впуска описано в этой статье.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
