Регулировка привода стояночного тормоза Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 12 мм
• Упоры под колеса «башмаки»
• Отвертка плоская средняя
• Домкрат винтовой
• Опорные стойки

Примечание:

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства.

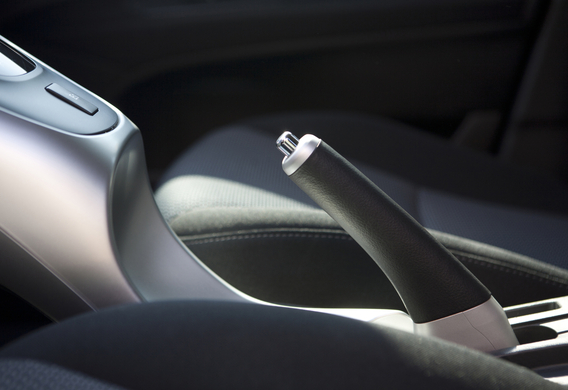

Рычаг стояночного тормоза.

Если количество щелчков не соответствует указанному или автомобиль не удерживается стояночным тормозом, отрегулируйте привод. Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола.

Для регулировки ручника барабанного тормозного механизма заднего колеса Хендай Солярис выполните следующее:

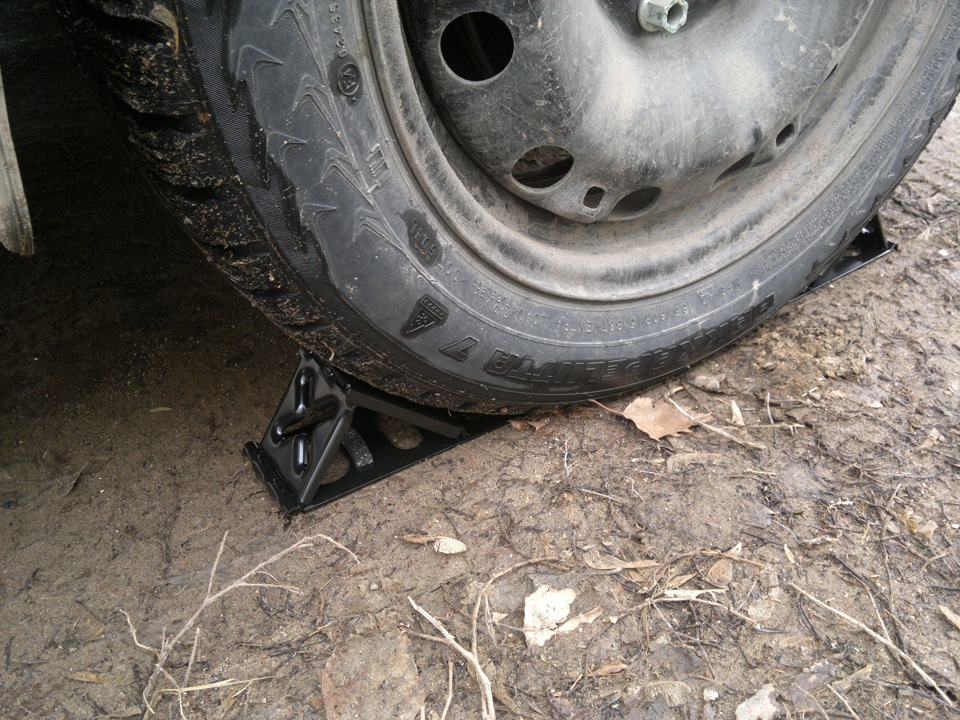

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»), установите противооткатные упоры («башмаки») под передние колеса.

2. Поднимите и установите заднюю часть автомобиля на опоры.

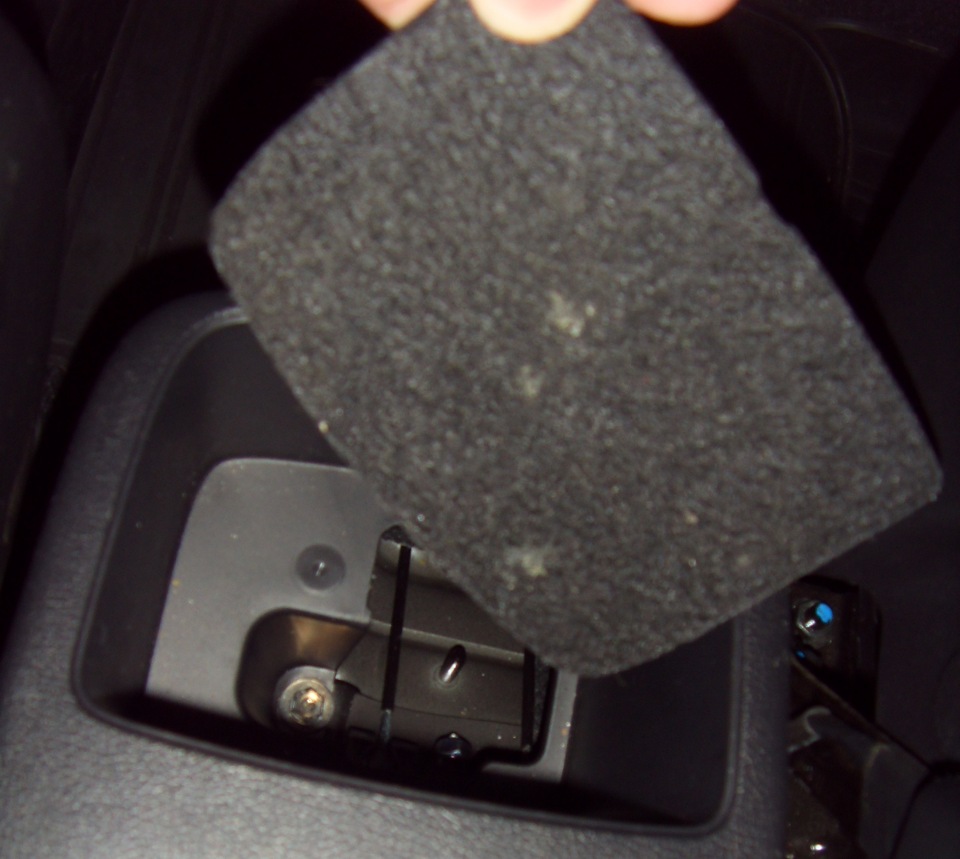

3. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

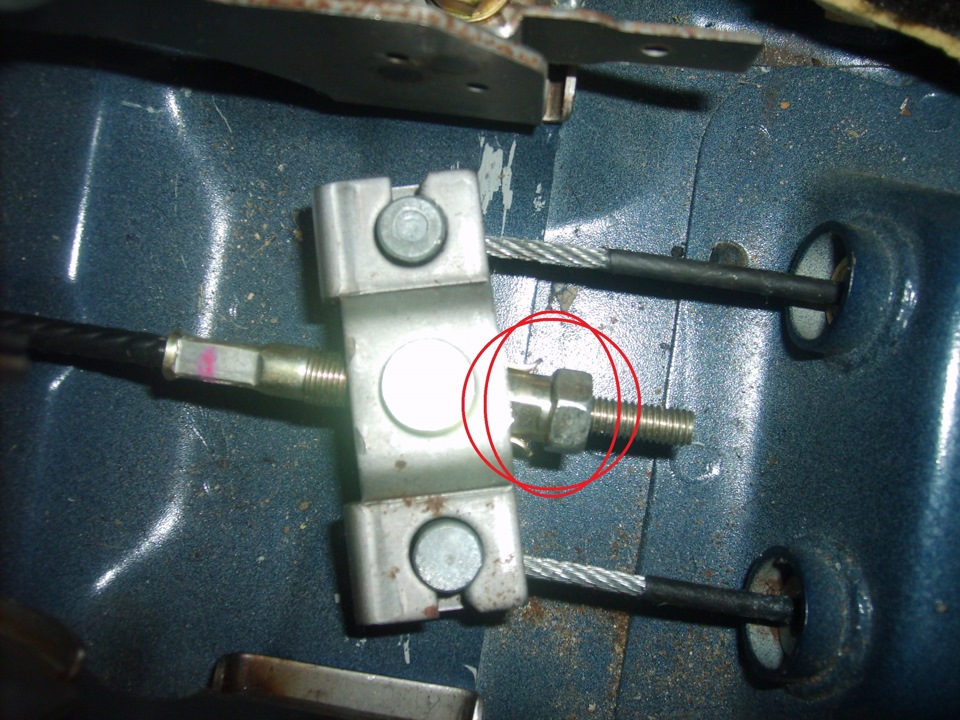

4. Вращением регулировочной гайки механизма стояночного тормоза (облицовка тоннеля поля для наглядности снята) добейтесь нужной высоты подъема рычага.

5. Отпустите рычаг стояночного тормоза и проверьте легкость вращения задних колес. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

6. Установите снятые детали в порядке, обратном снятию.

Для регулировки привода стояночного тормоза Хендай Солярис дискового тормозного механизма заднего колеса выполните следующее:

1. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

2. Полностью опустите рычаг стояночного тормоза.

3. Вращайте регулировочные гайки механизма стояночного тормоза (облицовка тоннеля пола для наглядности снята).

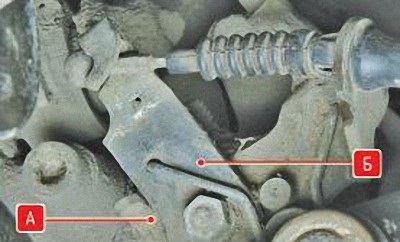

4. Добейтесь вращением регулировочных гаек механизма стояночного тормоза чтобы рычаги Б на суппортах обоих тормозных механизмов отодвинулись от упоров А на расстояние, равное 1–3 мм.

5. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.
