Замена наконечника рулевой тяги Hyundai Solaris

Инструменты:

• Гаечный ключ рожковый 22 мм
• Гаечный ключ рожковый 19 мм
• Гаечный ключ торцевой Г-образный 17 мм
• Гаечный ключ рожковый 13 мм
• Плоскогубцы
• Молоток большой
• Монтажная лопатка
• Съемник шаровых соединений
• Домкрат винтовой
• Опорные стойки

Детали и расходники:

• Маркер
• Наконечник рулевой тяги

Примечание:

Наконечник рулевой тяги на Хендай Солярис заменяем при входе из строя его шарового шарнира или повреждении чехла шарнира. Снимаем переднее колесо со стороны заменяемого наконечника рулевой тяги и надежно фиксируем автомобиль на подставке заводского изготовления.

Поворачиваем рулевое колесо до упора в сторону, противоположную снимаемому наконечнику. Работа показана на примере левого наконечника рулевой тяги, правый наконечник рулевой тяги заменяем аналогично.

Замена наконечника рулевой тяги Hyundai Solaris

1. Перед отворачиванием наконечника краской (маркером) помечаем его положение относительно рулевой тяги или при отворачивании подсчитываем число оборотов, на которые был завернут наконечник.

Примечание:

Это нужно что бы приблизительно сохранить прежнюю регулировку схождения колеса.

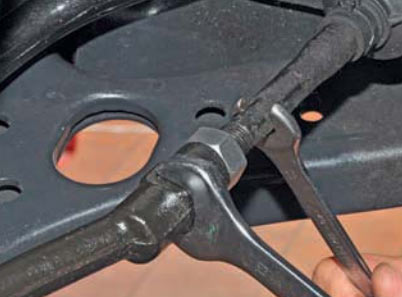

2. Ключом «на 22» ослабляем затяжку контргайки, удерживая наконечник рулевой тяги Хендай Солярис ключом «на 19» за приливы.

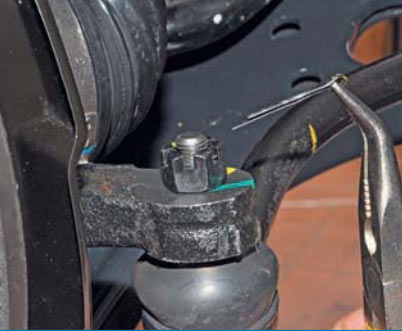

3. Пассатижами вынимаем шплинт из отверстия пальца шарнира.

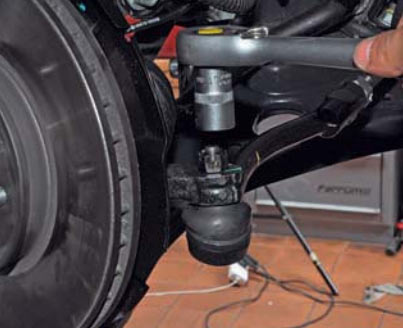

4. Головкой или ключом «на 17» отворачиваем гайку крепления пальца шарнира наконечника к рычагу поворотного кулака.

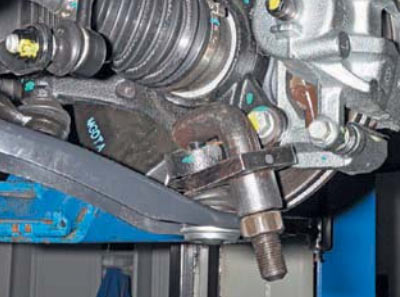

5. С помощью съемника выпрессовываем палец шарового шарнира из отверстия рычага.

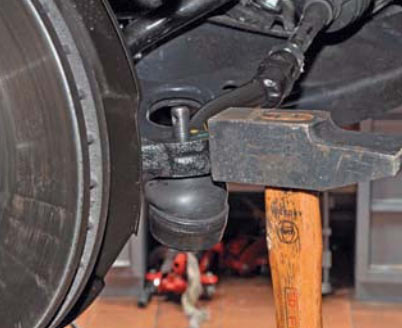

6. При отсутствии съемника отворачиваем гайку пальца не полностью, вставляем монтажную лопатку между наконечником рулевой тяги и рычагом поворотного кулака, и отжимая монтажной лопаткой, наконечник рулевой тяги вниз и нанося удары молотком по торцу рычага поворотного кулака, выпрессовываем палец из отверстия в рычаге.

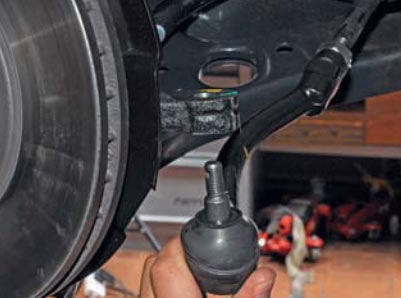

7. Полностью отвернув гайку крепления пальца выводим палец шарового шарнира из отверстия в рычаге.

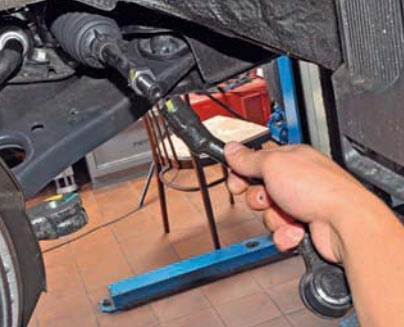

8. Ключом «на 19» отворачиваем наконечник, удерживая рулевую тягу от проворачивания за шестигранник ключом «на 13».

9. Снимаем наконечник рулевой тяги Хендай Солярис.

10. Устанавливаем наконечник рулевой тяги в обратной последовательности. Наворачиваем его на резьбовой конец рулевой тяги на такое же количество оборотов (или до нанесенной метки), на которое он был навернут до снятия. Затягиваем контргайку наконечника и гайку крепления пальца шарового шарнира.

Примечание:

После завершения работ по установке наконечника рулевой тяги необходимо проверить и при необходимости отрегулировать схождение колес на специальном стенде – на станции технического обслуживания.

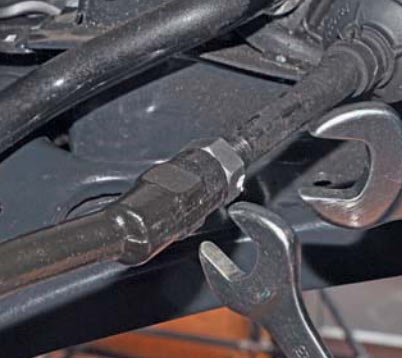

11. Для регулировки схождения колеса необходимо пассатижами сдвинуть малый хомут защитного чехла рулевого механизма на саму тягу. Далее ослабляем затяжку контргайки наконечника и вращаем рулевую тягу за шестигранник ключом «на 13», удерживая наконечник ключом «на 19».

Примечание:

После регулировки схождения необходимо затянуть контргайку наконечника.
