Снятие и установка облицовок салона Hyundai Solaris

Инструменты:

  • Гаечный ключ торцевой Г-образный 13 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Набор пластиковых монтажных лопаток

Детали и расходники:

  • Фиксаторы (клипсы)

1. Для снятия верхней облицовки передней стойки кузова отсоедините уплотнитель передней двери от проема двери.

Отсоедините уплотнитель передней двери от проема двери на автомобиле Hyundai Solaris

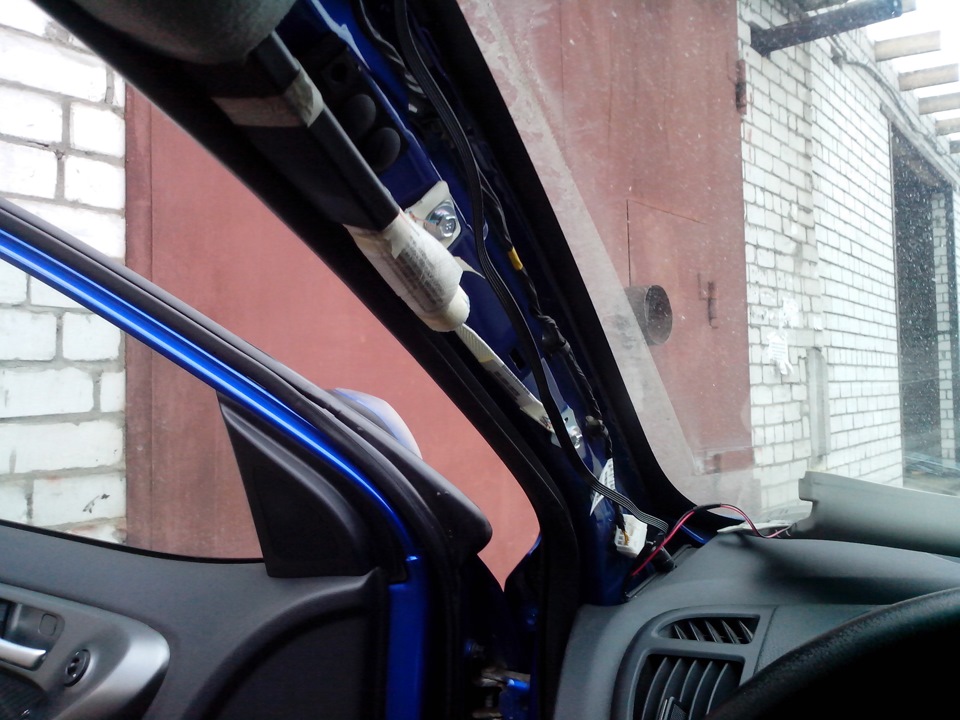

2. Подденьте облицовку и, преодолевая сопротивление фиксаторов ее крепления снимите верхнюю облицовку передней стойки.

Снимите верхнюю облицовку передней стойки на автомобиле Hyundai Solaris

Примечание:

Поврежденные фиксаторы замените.

3. Для снятия передней облицовки порога потяните облицовку вверх и, преодолевая сопротивление упругих держателей, снимите облицовку.

Потяните облицовку порога вверх, и снимите облицовку на автомобиле Hyundai Solaris

Примечание:

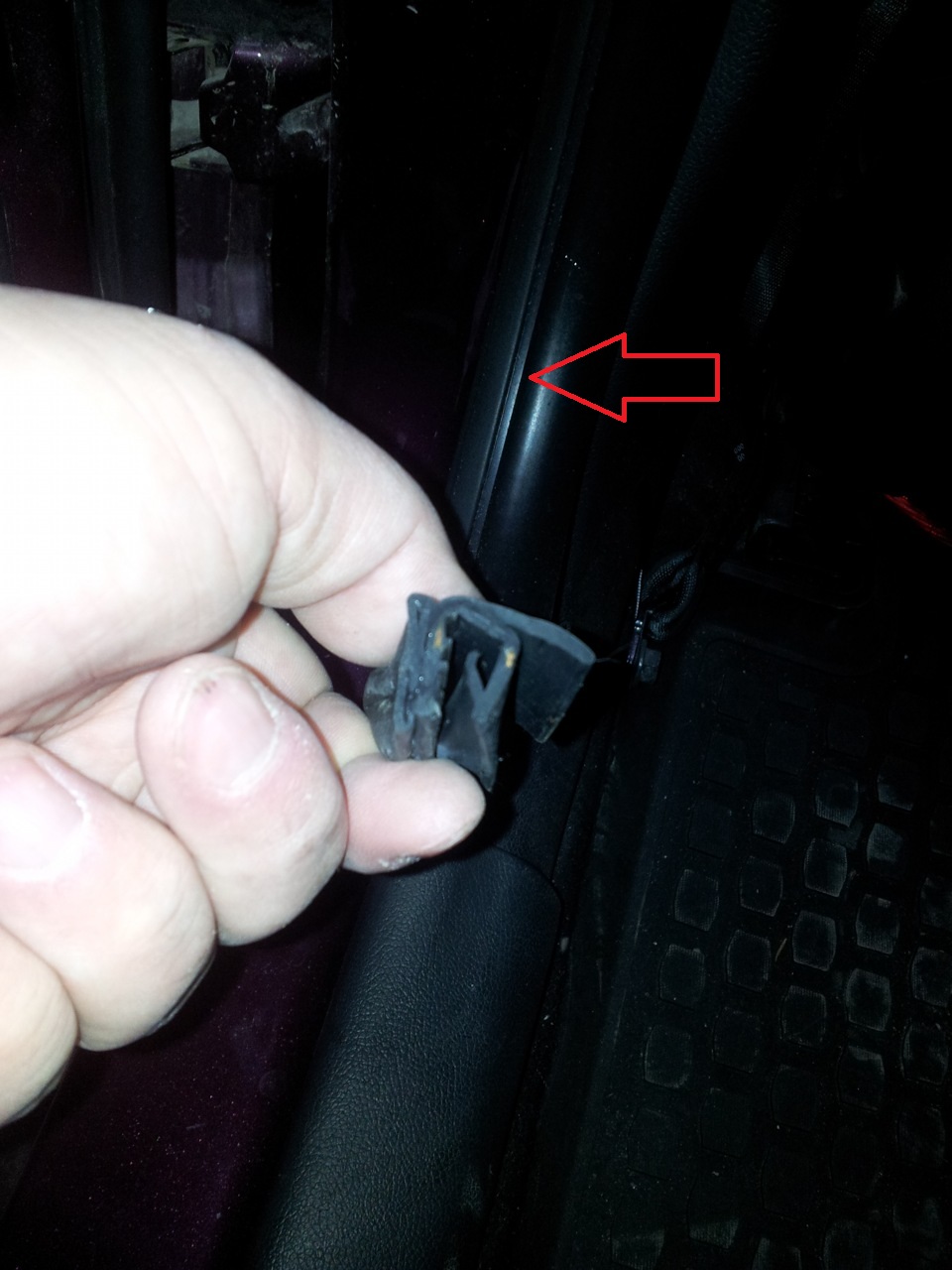

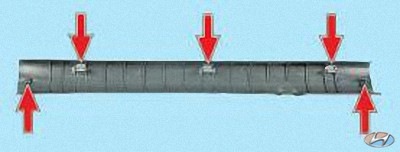

Так расположены держатели передней облицовки порога. Поврежденные держатели замените.

Так расположены держатели передней облицовки порога на автомобиле Hyundai Solaris

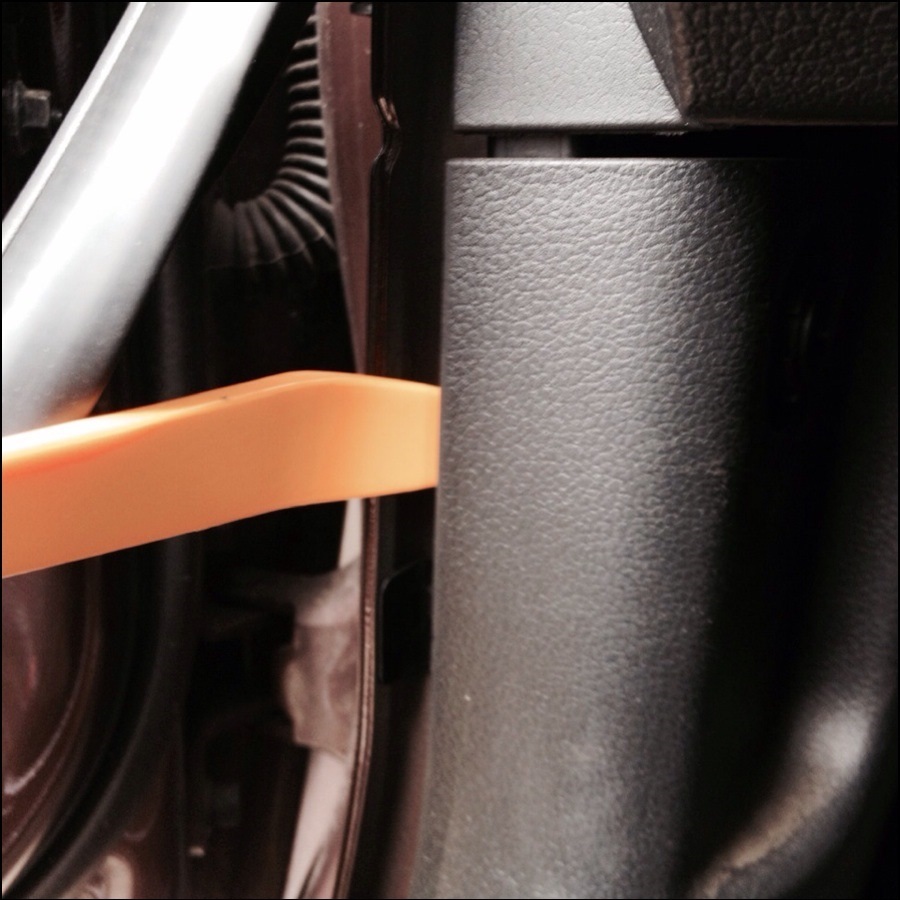

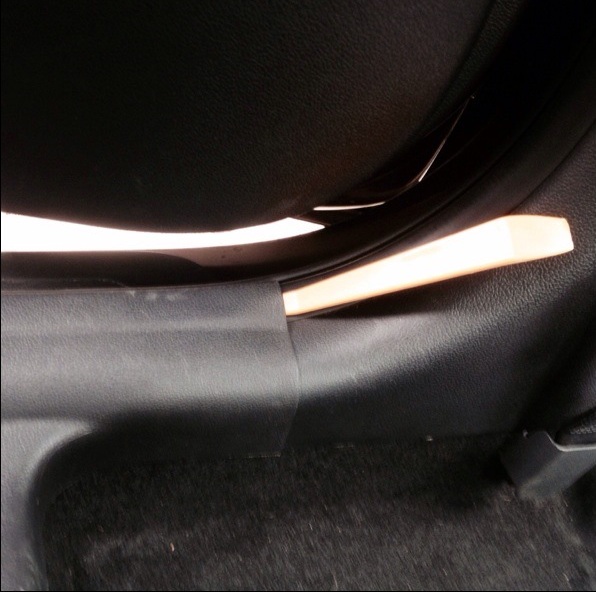

4. Для снятия нижней облицовки передней стойки подденьте облицовку.

Для снятия нижней облицовки передней стойки подденьте облицовку на автомобиле Hyundai Solaris

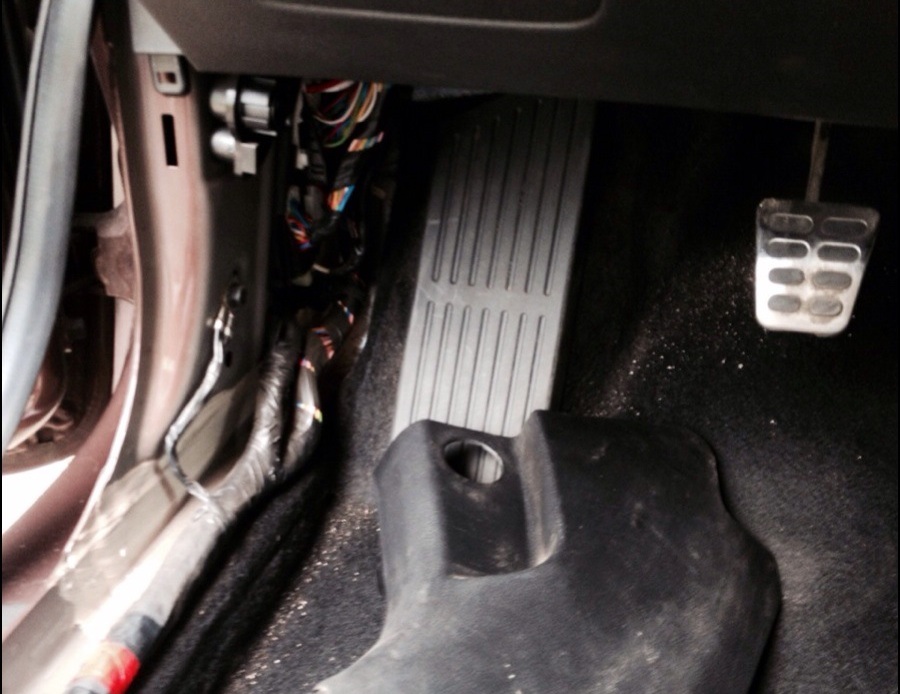

5. Преодолевая сопротивление упругих держателей, снимите нижнюю облицовку передней стойки.

Снимите нижнюю облицовку передней стойки на автомобиле Hyundai Solaris

6. Подденьте облицовку и, преодолевая сопротивление упругих держателей, снимите заднюю облицовку порога.

Преодолевая сопротивление упругих держателей, снимите заднюю облицовку порога на автомобиле Hyundai Solaris

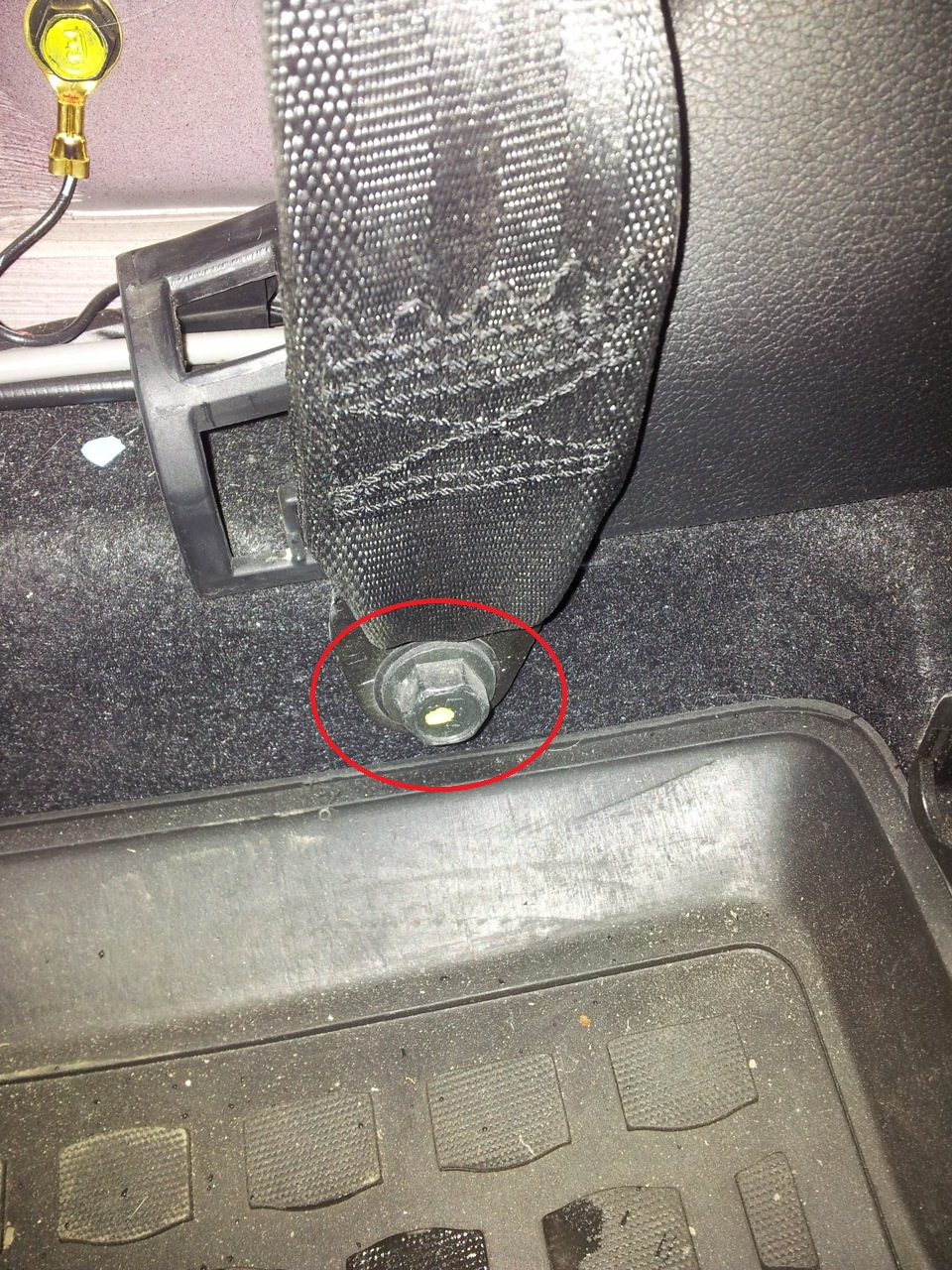

7. Для снятия верхней облицовки центральной стойки кузова выверните болт нижнего крепления переднего ремня безопасности и снимите болт.

Выверните болт нижнего крепления переднего ремня безопасности на автомобиле Hyundai Solaris

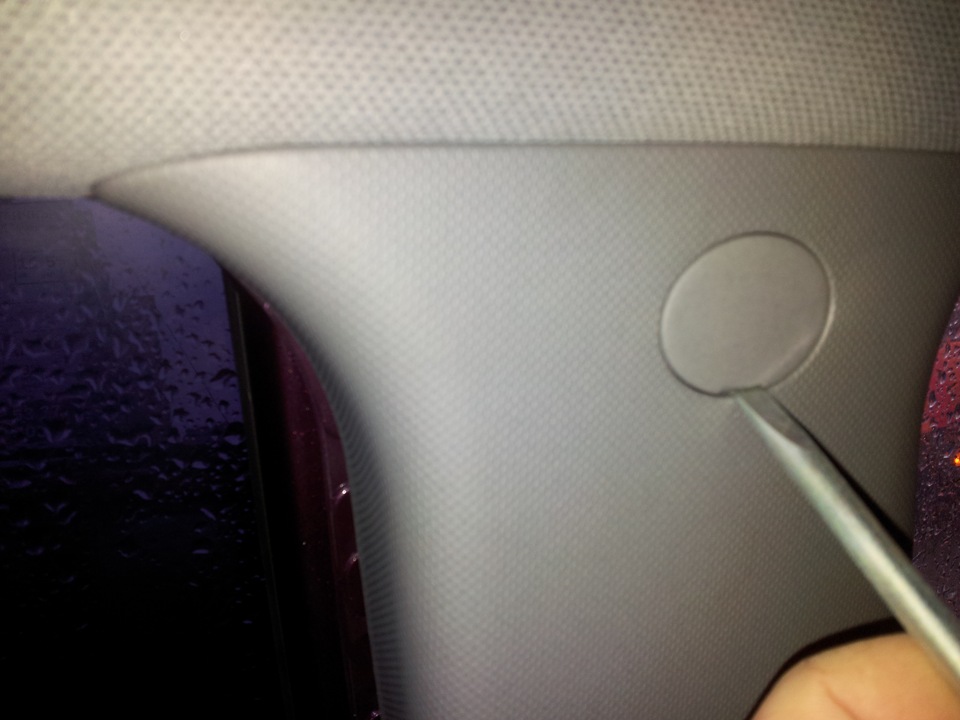

8. Подденьте декоративную заглушку болта верхнего крепления облицовки.

Подденьте декоративную заглушку болта верхнего крепления облицовки на автомобиле Hyundai Solaris

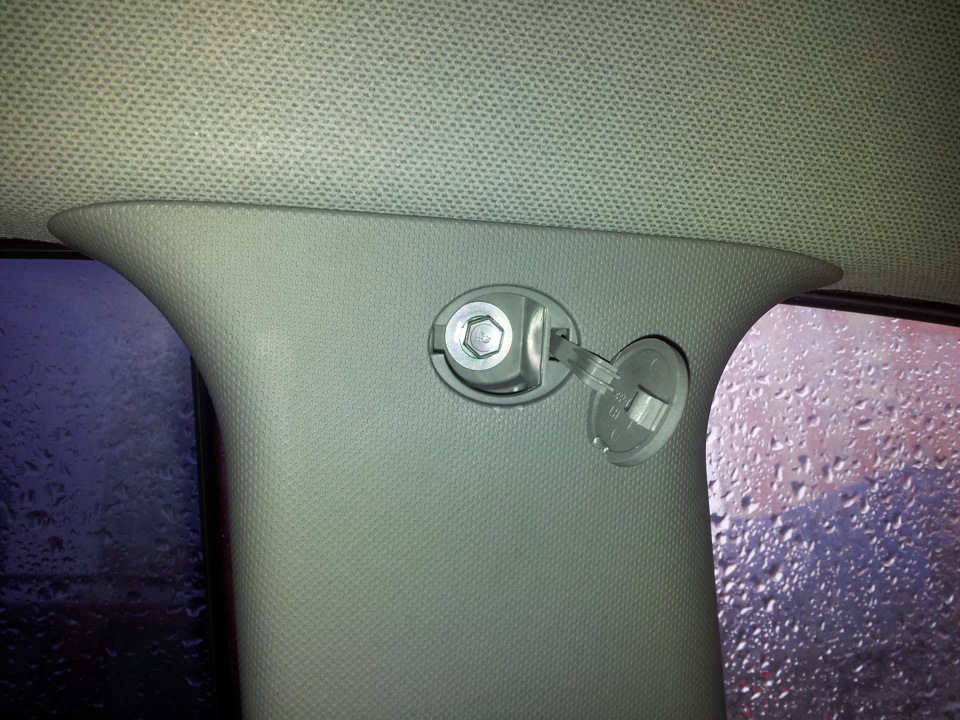

9. Отверните заглушку.

Отверните заглушку на автомобиле Hyundai Solaris

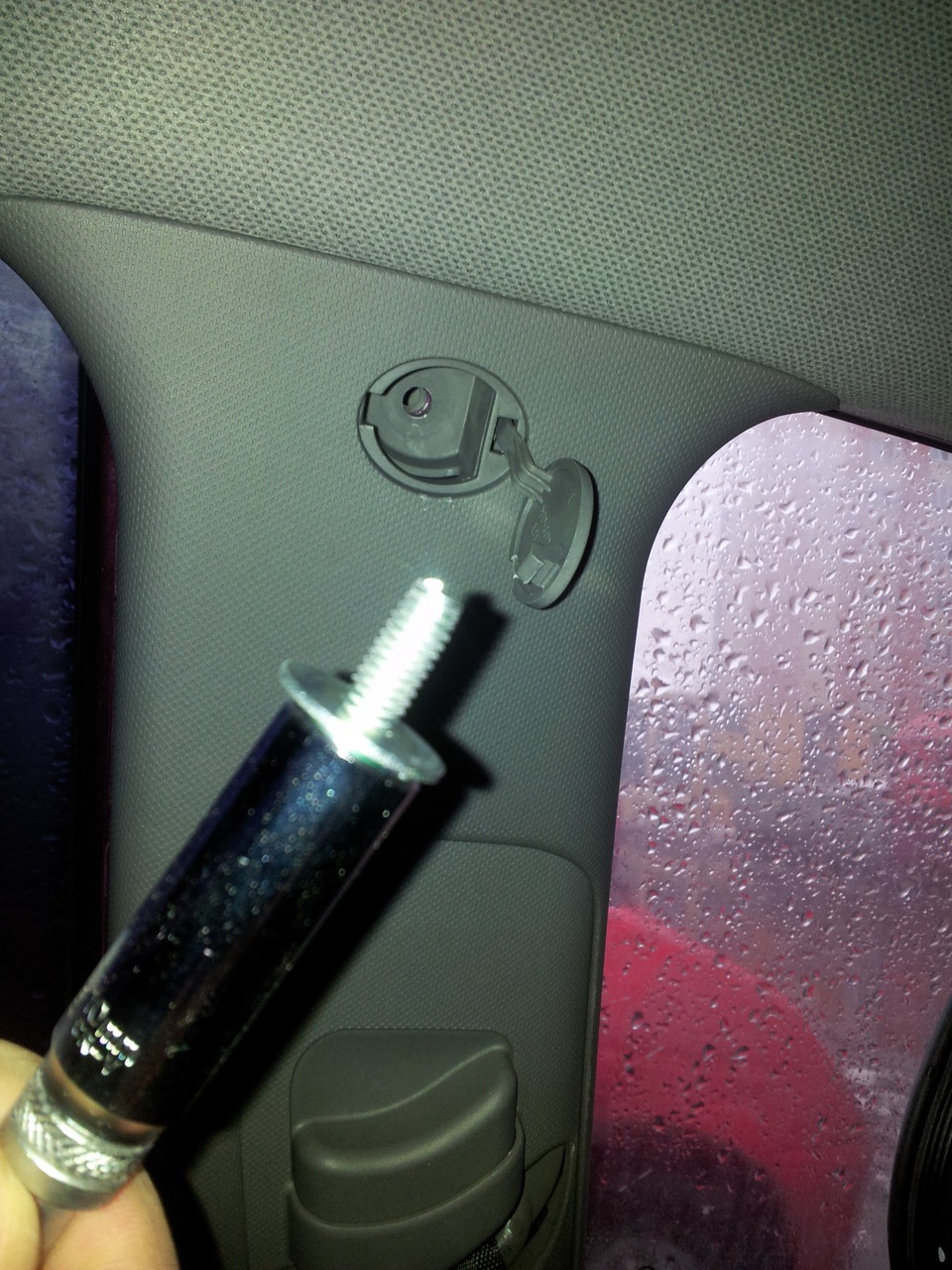

10. Выверните болт крепления облицовки центральной стойки кузова.

Выверните болт крепления облицовки центральной стойки кузова на автомобиле Hyundai Solaris

11. Отсоедините уплотнитель задней двери от проема двери.

Отсоедините уплотнитель задней двери от проема двери на автомобиле Hyundai Solaris

12. Подденьте боковую облицовку и, преодолевая сопротивление упругих держателей снимите нижнюю облицовку центральной стойки.

Преодолевая сопротивление упругих держателей снимите нижнюю облицовку центральной стойки на автомобиле Hyundai Solaris

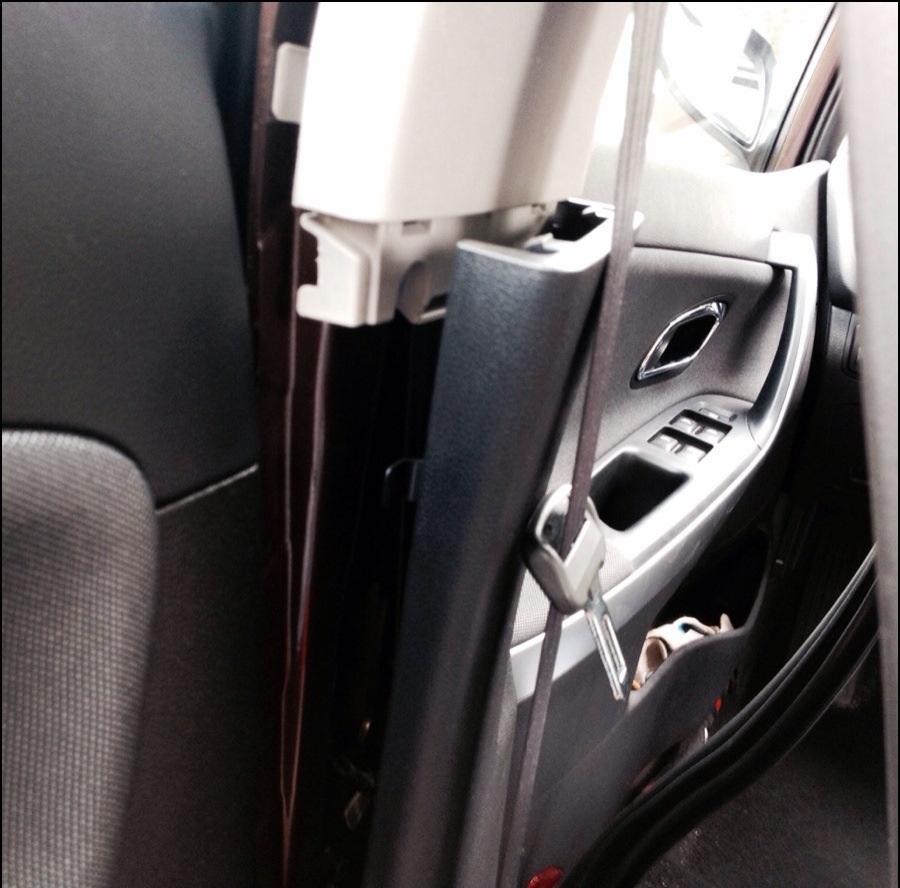

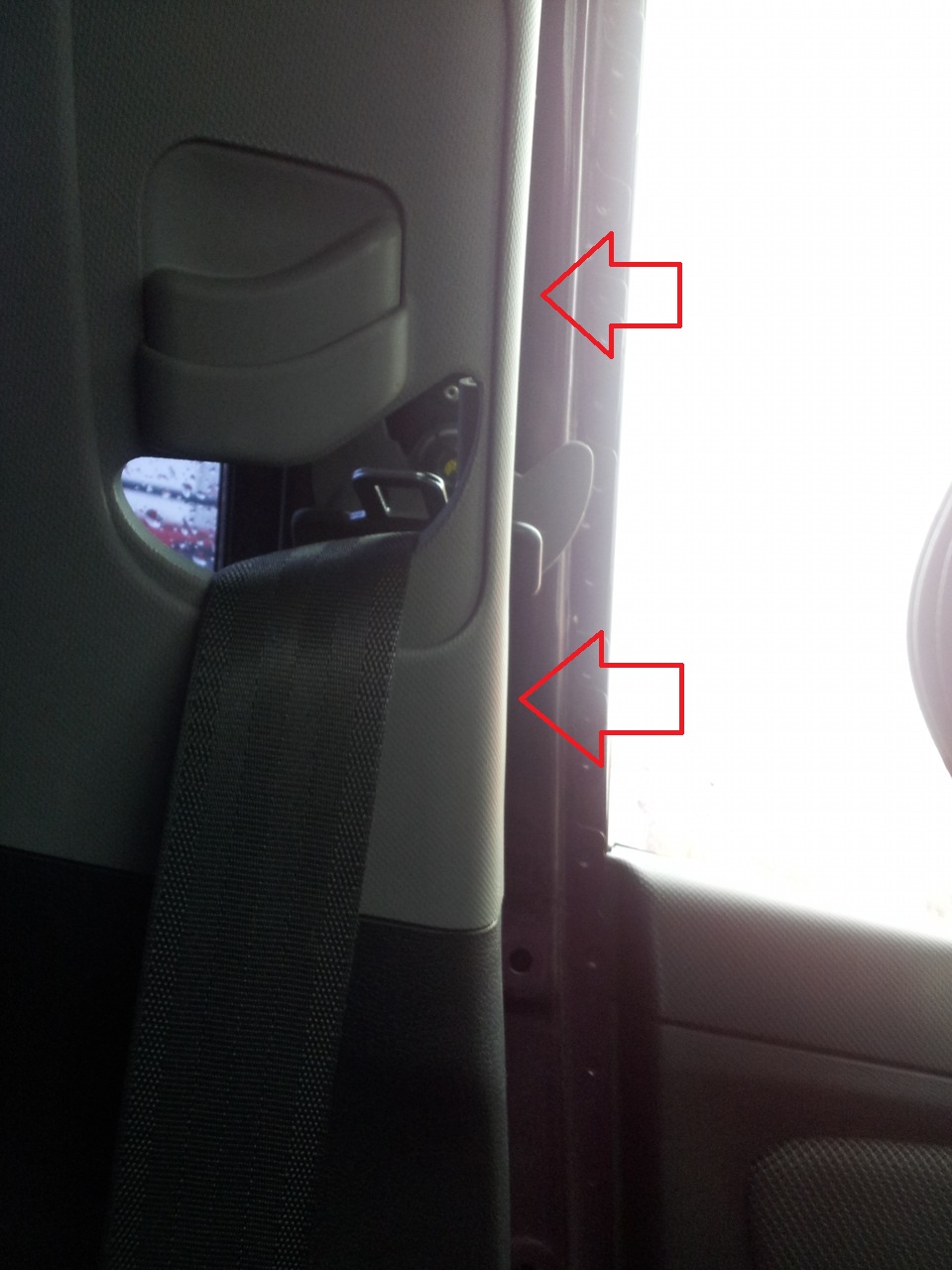

13. Подденьте облицовку и, преодолевая сопротивление упругих держателей, отведите верхнюю облицовку центральной стойки в сторону.

Преодолевая сопротивление упругих держателей, отведите верхнюю облицовку центральной стойки в сторону на автомобиле Hyundai Solaris

14. Проденьте через отверстие в облицовке язычок и нижнее крепление ремня безопасности и снимите верхнюю облицовку центральной стойки.

Проденьте через отверстие в облицовке язычок нижнего крепление ремня безопасности на автомобиле Hyundai Solaris

Примечание:

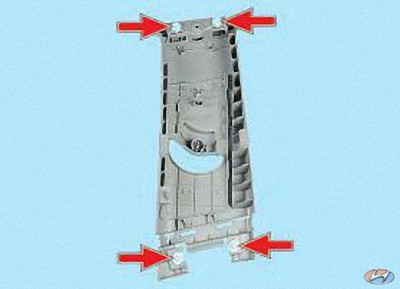

Так расположены держатели верхней облицовки центральной стойки. Поврежденные держатели замените.

Так расположены держатели верхней облицовки центральной стойки на автомобиле Hyundai Solaris

15. Для снятия верхних облицовок задних стоек кузова снимите заднее сиденье, усилители и панель, отделяющую салон автомобиля от багажника, как описано здесь.

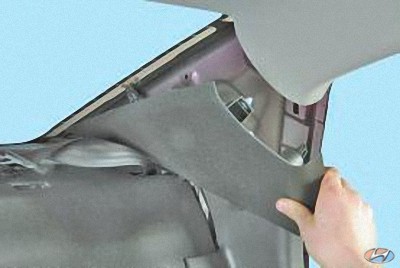

16. Подденьте облицовку и, преодолевая сопротивление пластмассовых держателей, снимите верхнюю облицовку задней стойки кузова.

Снимите верхнюю облицовку задней стойки кузова на автомобиле Hyundai Solaris

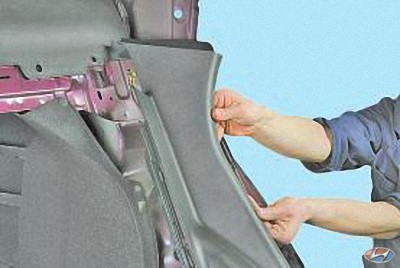

17. Аналогичным образом снимите нижнюю облицовку задней стойки кузова.

Аналогичным образом снимите нижнюю облицовку задней стойки кузова на автомобиле Hyundai Solaris

Примечание:

Так расположены держатели нижней облицовки задней стойки кузова. Поврежденные держатели замените.

Так расположены держатели нижней облицовки задней стойки кузова на автомобиле Hyundai Solaris

18. Выверните два винта верхнего крепления облицовки и потянув облицовку вверх и, преодолевая сопротивление упругих держателей снимите облицовку порога.

Снимите облицовку порога на автомобиле Hyundai Solaris

19. Для снятия облицовки задней полки салона, выведите из прорезей в облицовке задней полки ремни безопасности задних пассажиров и потянув облицовку вверх, преодолевая сопротивление упругих держателей, снимите облицовку задней полки салона.

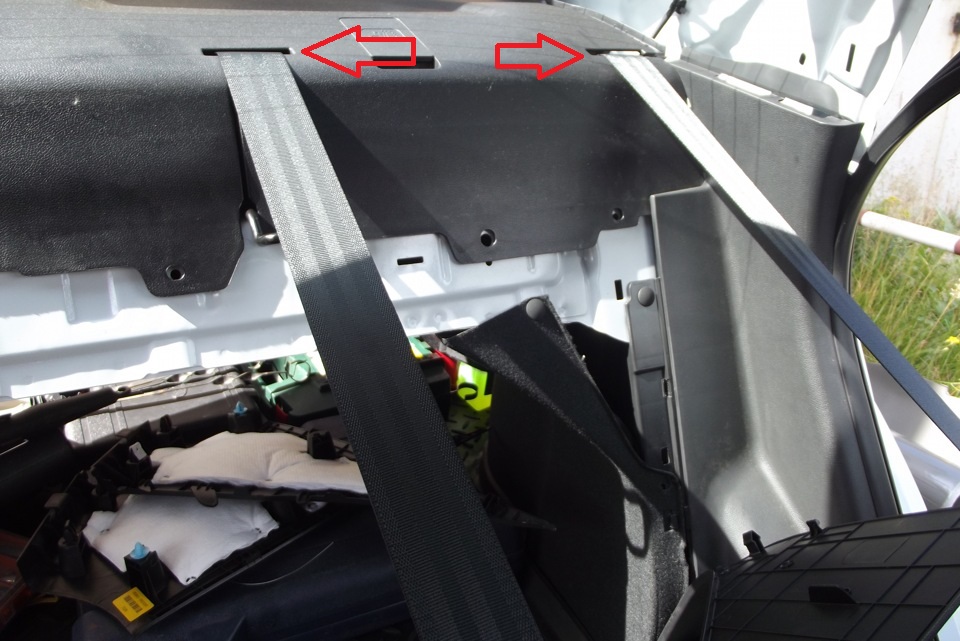

Выведите из прорезей в облицовке задней полки ремни безопасности задних пассажиров на автомобиле Hyundai Solaris

Примечание:

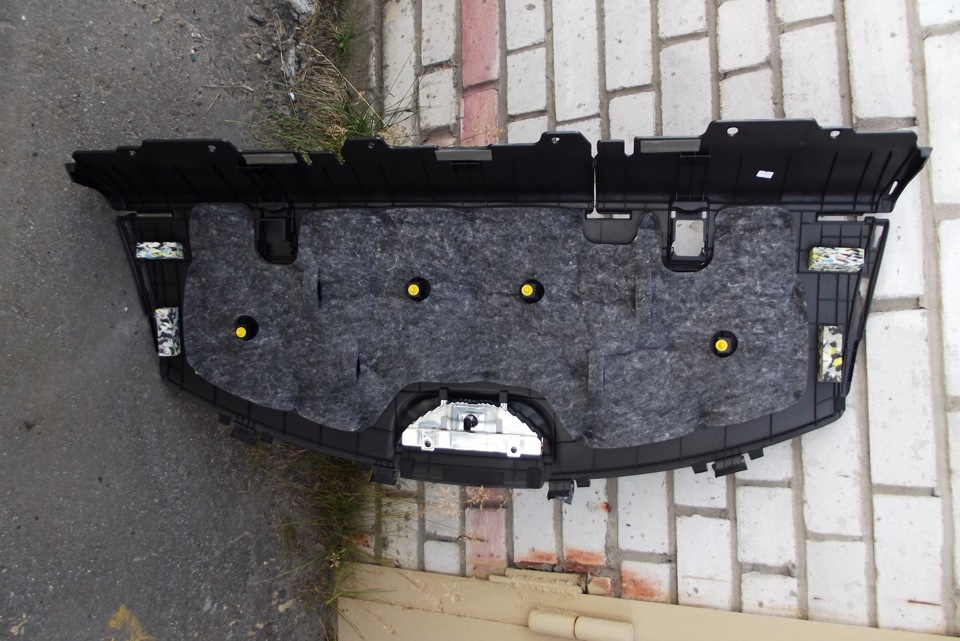

Так расположены фиксаторы крепления облицовки задней полки салона.

Так расположены фиксаторы крепления облицовки задней полки салона на автомобиле Hyundai Solaris

20. Установите облицовки салона в порядке, обратном снятию.
