Снятие и установка кулисы рычага управления механической коробкой передач Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 12 мм
  • Гаечный ключ торцевой Г-образный 10 мм
  • Плоскогубцы
  • Отвертка плоская средняя

Детали и расходники:

  • Консистентная смазка (при необходимости)

1. Снимите облицовку тоннеля пола, как описано здесь.

Снимите облицовку тоннеля пола на автомобиле Hyundai Solaris

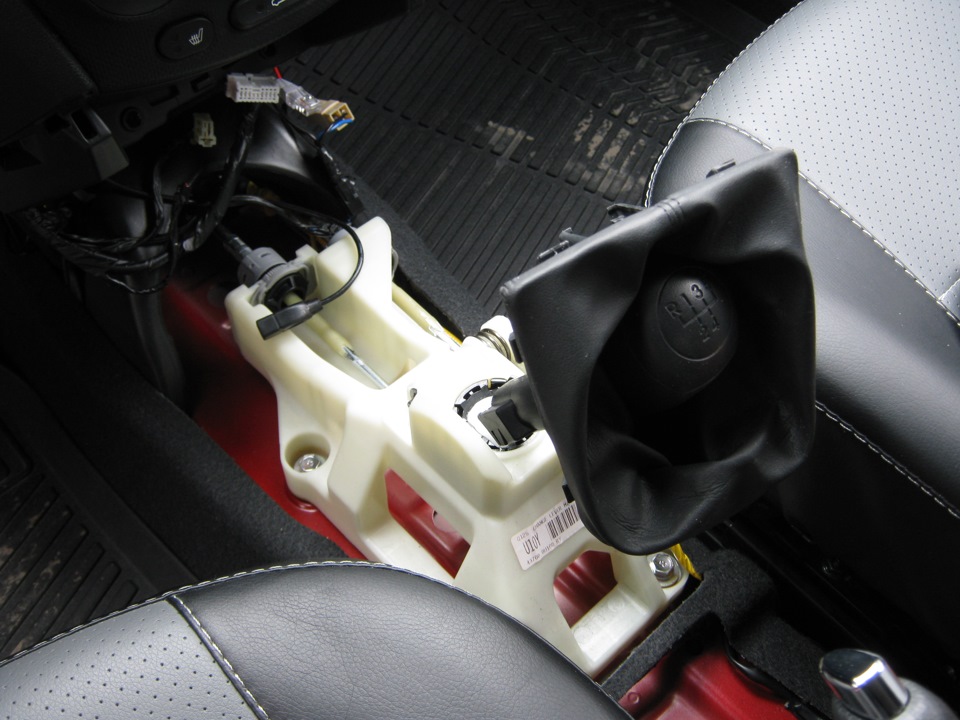

2. Приподнимите декоративный чехол рычага управления коробкой передач.

Приподнимите декоративный чехол рычага управления коробкой передач на автомобиле Hyundai Solaris

3. Отсоедините тросы выбора и переключения передач от кулисы рычага управления, как описано здесь.

Отсоединить тросы выбора и переключения передач от кулисы рычага управления передач на автомобиле Hyundai Solaris

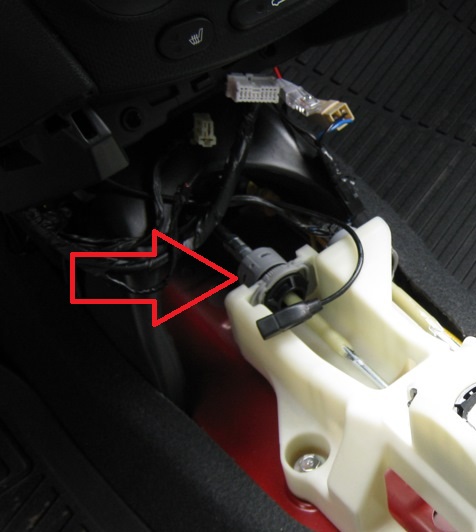

4. Отожмите отвертками фиксаторы держателя жгута проводов и выведите держатель жгута проводов из отверстия в корпусе кулисы.

Отсоединить держателя жгута проводов от кулисы рычага переключения передач на автомобиле Hyundai Solaris

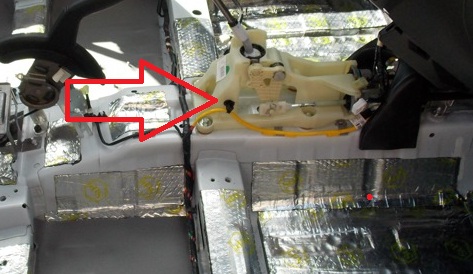

5. Выверните четыре болта крепления корпуса кулисы к основанию кузова, и снимите кулису (два болта крепления кулисы не видно, их расположение показано стрелками).

Вывернуть четыре болта крепления кулисы рычага переключения передач на автомобиле Hyundai Solaris

Примечание:

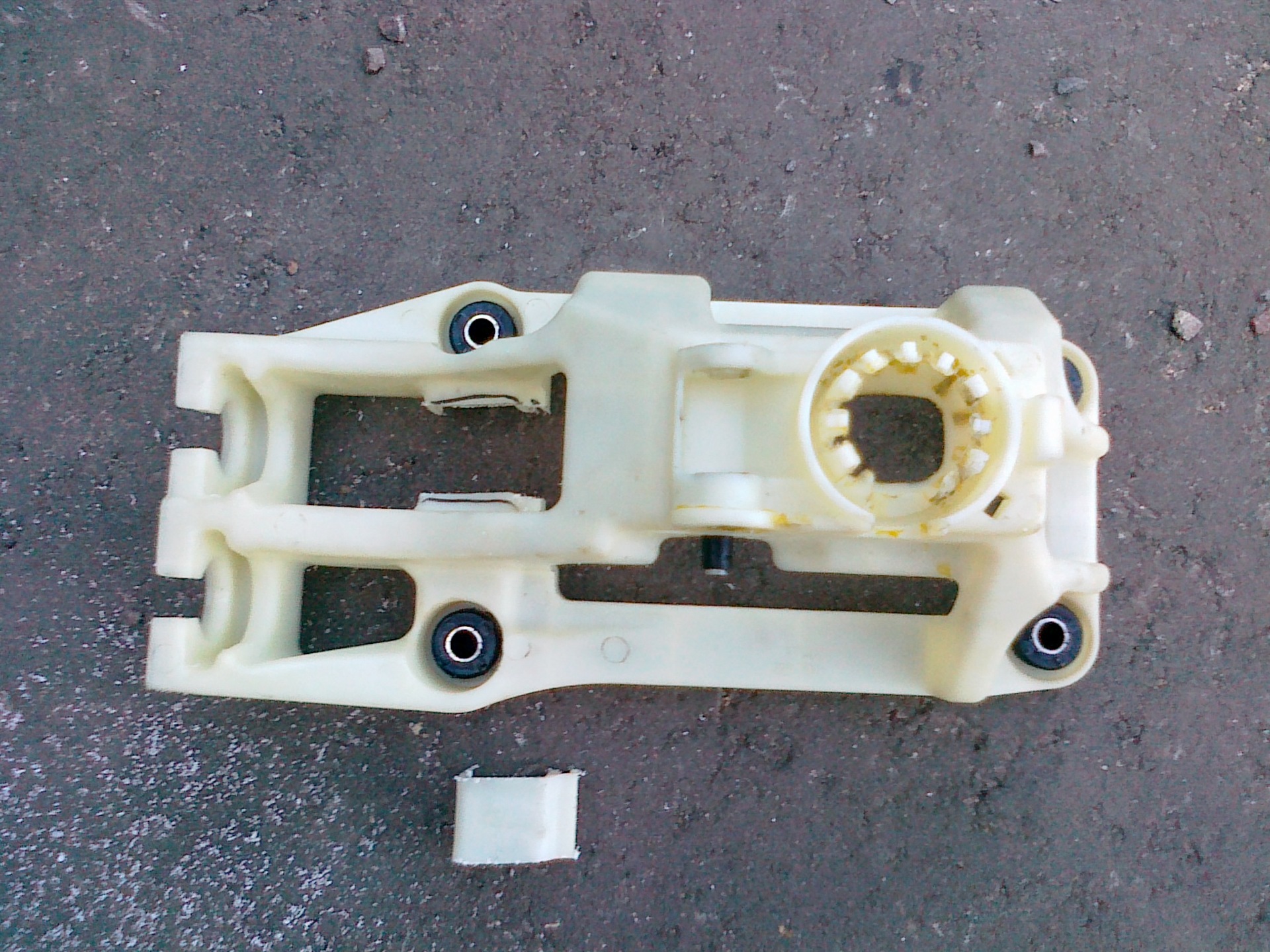

Кулиса рычага переключения передач на автомобиле Hyundai Solaris

Кулиса без рычага переключения передач.

6. Установите кулису рычага управления коробкой передач и все снятые детали в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ:

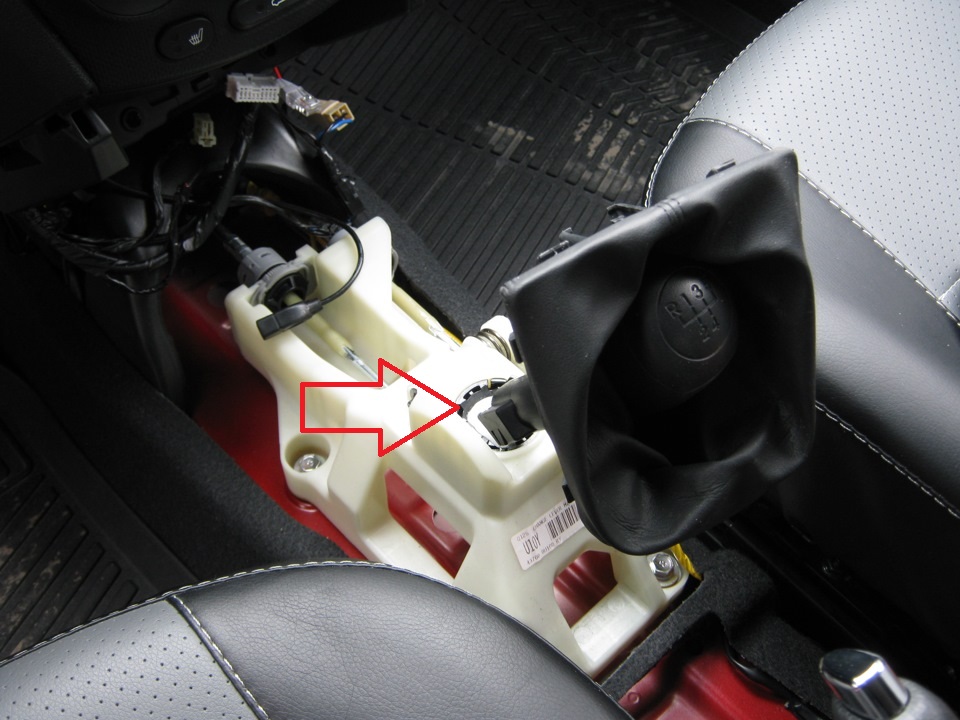

При затрудненном перемещении рычага управления коробкой передач или появлении скрипа при переключении передач можно попробовать, не снимая кулису с автомобиля, смазать шарнир рычага консистентной смазкой. Возможно, после смазки шарнира дальнейшая разборка кулисы не потребуется.

Смазать шарнир рычага переключения передач на автомобиле Hyundai Solaris

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: http://carpedia.club/
