На илюстрации показано расположение приборов и сигнализаторов в комбинации приборов.
В комбинации приборов установлены следующие приборы и сигнализаторы:

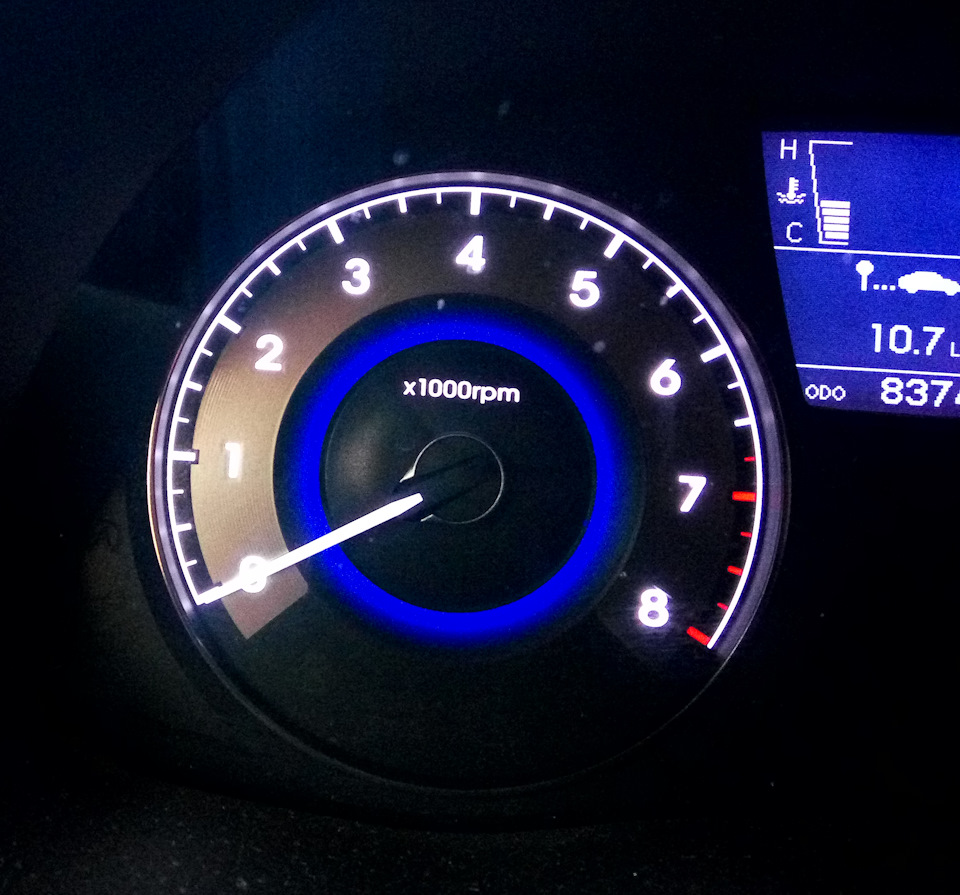

1 – тахометр показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. Для того чтобы узнать частоту вращения коленчатого вала в мин–1, нужно показания тахометра умножить на 1000. Красная зона – опасный для двигателя режим.
2 – сигнализатор включения левого указателя поворота загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота

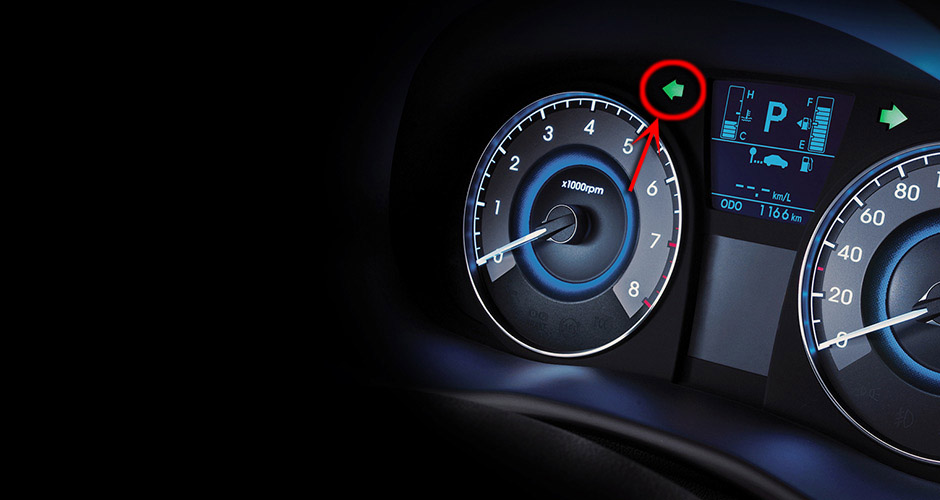

Левый индикатор поворота Хендай.
3 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Если указатель перемещается за зону нормальной работы по направлению к положению «H», это означает перегрев двигателя. Следует остановиться, дать двигателю остыть и устранить причину перегрева двигателя.
Предупреждение:
Не допускайте эксплуатации автомобиля с перегретым двигателем, так как это приведет к серьезным поломкам двигателя.

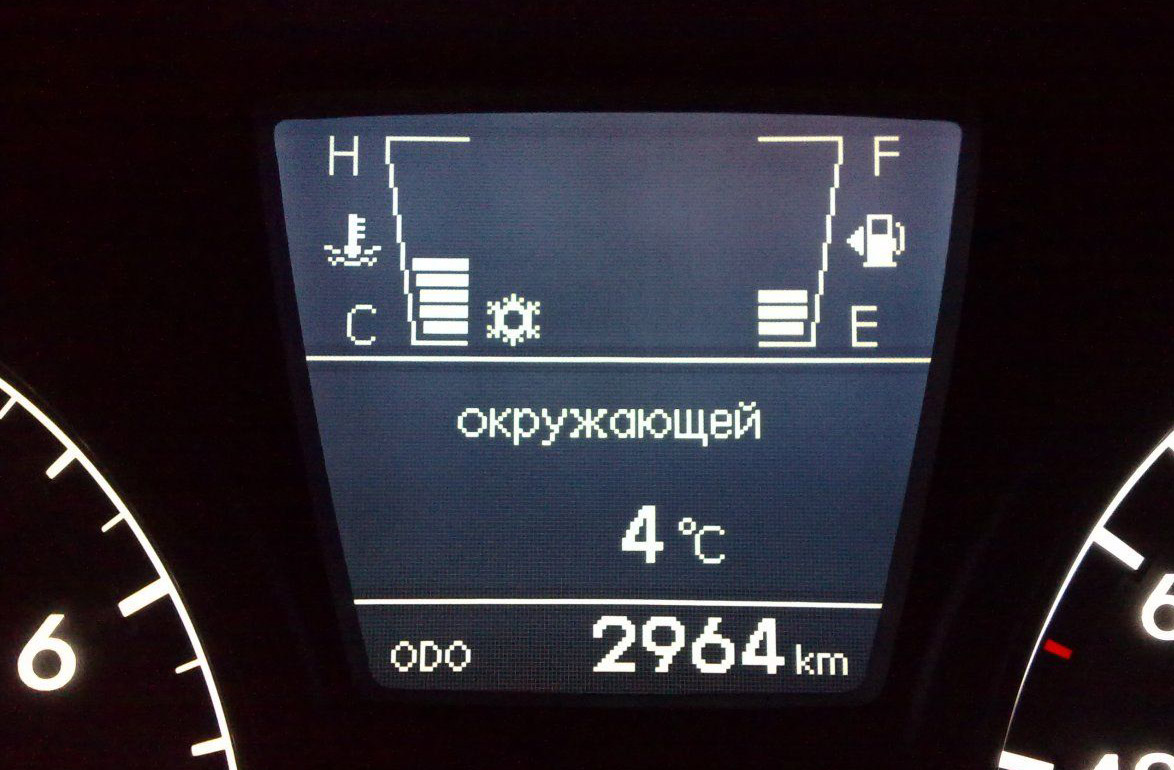

4 – дисплей маршрутного компьютера. На дисплее последовательным нажатием кнопки «TRIP» переключения режимов включают индикацию двух режимов счетчиков пробега, среднего расхода топлива, времени в пути, средней скорости автомобиля. Подробнее описано в этой статье.
Бортовой компьютер Хендай Солярис.

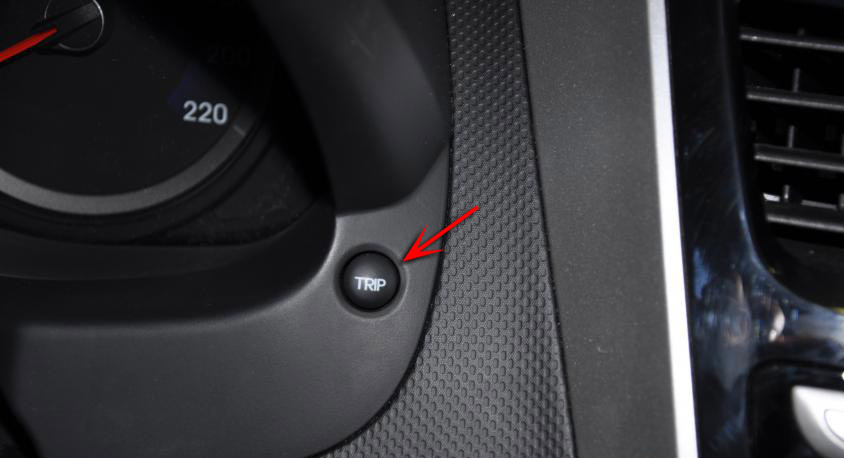

Кнопка TRIP Хендай.
5 – индикатор переключения передач Хендай в механической коробке передач (для автомобилей с механической коробкой передач) сообщает водителю, какую передачу желательно выбрать, или индикатор положения селектора автоматической коробки передач (для автомобилей с автоматической коробкой передач) показывает выбранное положение селектора.

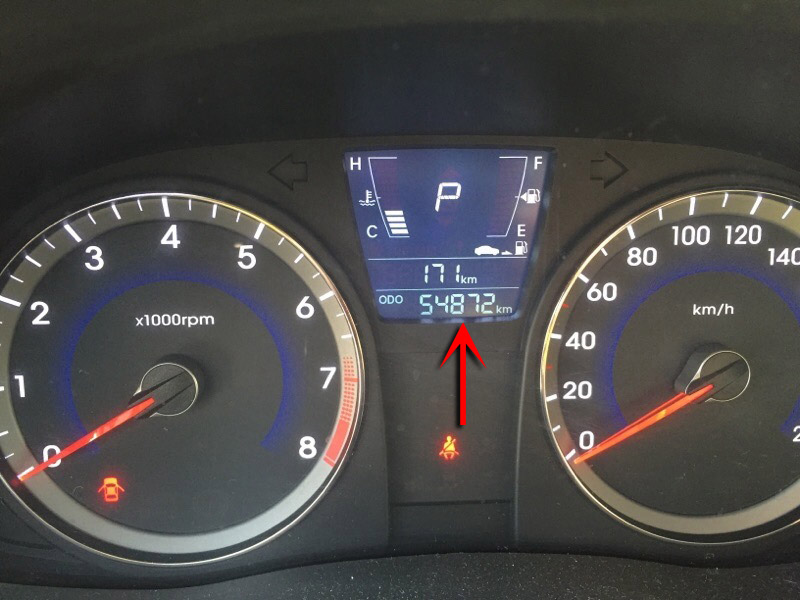

6 – счетчик пробега Хендай (одометр) показывает пройденный путь в километрах. После пробега 1 000 000 км начинается новый цикл отсчета.

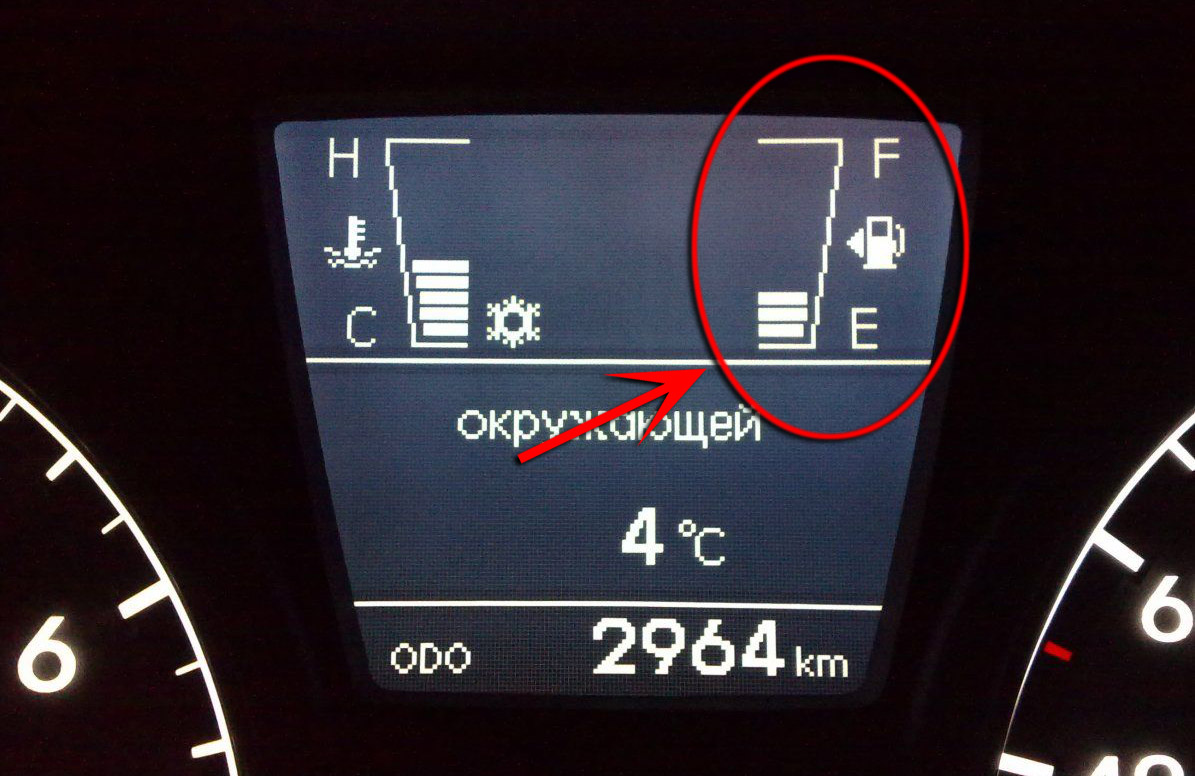

7 – указатель уровня топлива. Перемещение уровня топлива к положению «E» указывает на необходимость дозаправки во избежание перебоев в работе двигателя.
8 – сигнализатор включения правого указателя поворота загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.

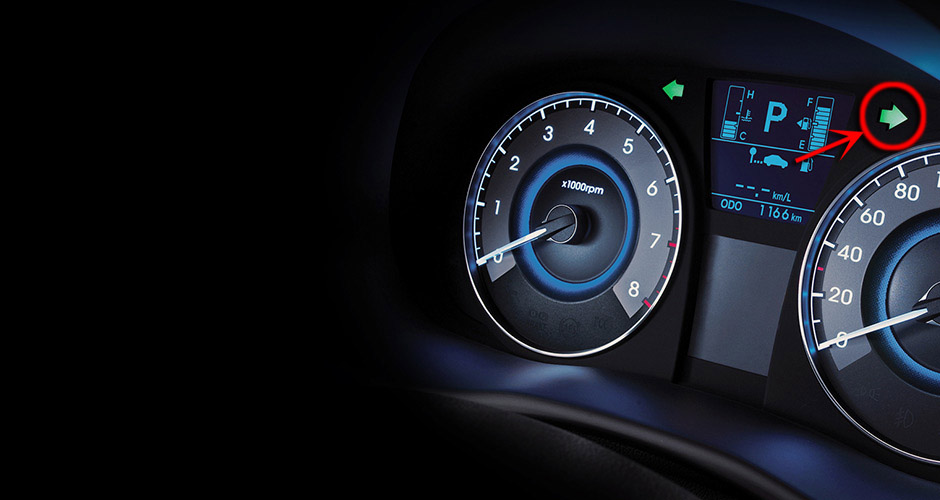

Правый индикатор поворота Хендай.
9 – спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 220 км/ч, цена деления 10 км/ч. Привод спидометра электрический от датчика, установленного на коробке передач.
Спидометр Хендай Солярис.

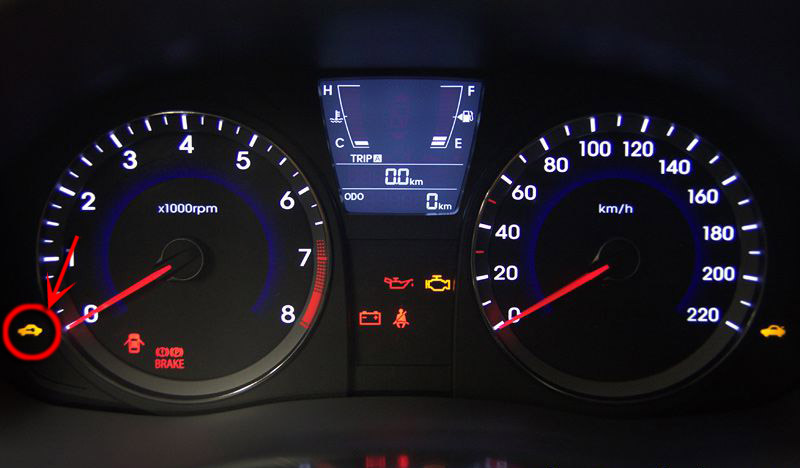

10 – сигнализатор незакрытой крышки багажника. Предупреждение о незакрытой крышке багажника. Символ погаснет после закрытия багажника.

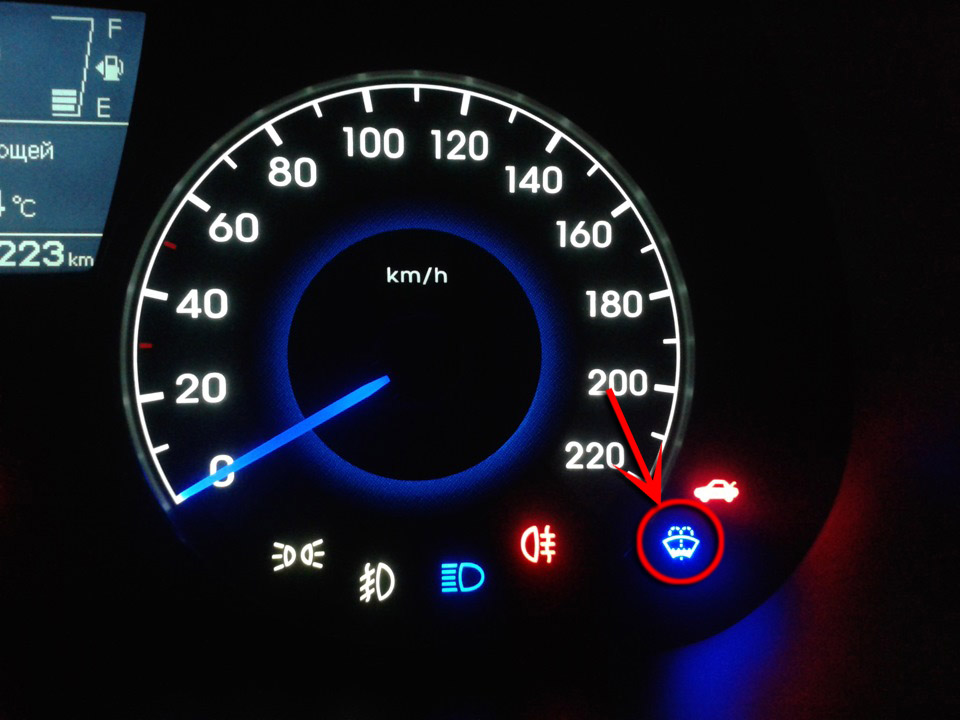

11 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя.
12 – сигнализатор включения заднего противотуманного фонаря.
13 – сигнализатор включения дальнего света фар.

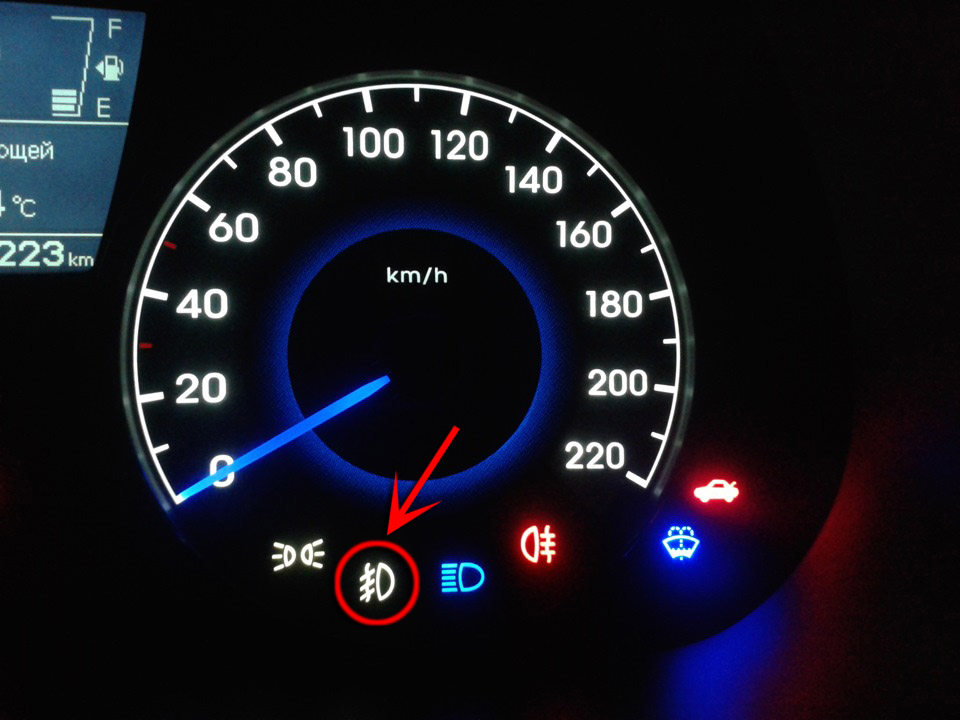

14 – сигнализатор включения передних противотуманных фар (при наличии).
15 – сигнализатор включения габаритных огней.
16 – информационный дисплей. Подробнее описано в этой статье.

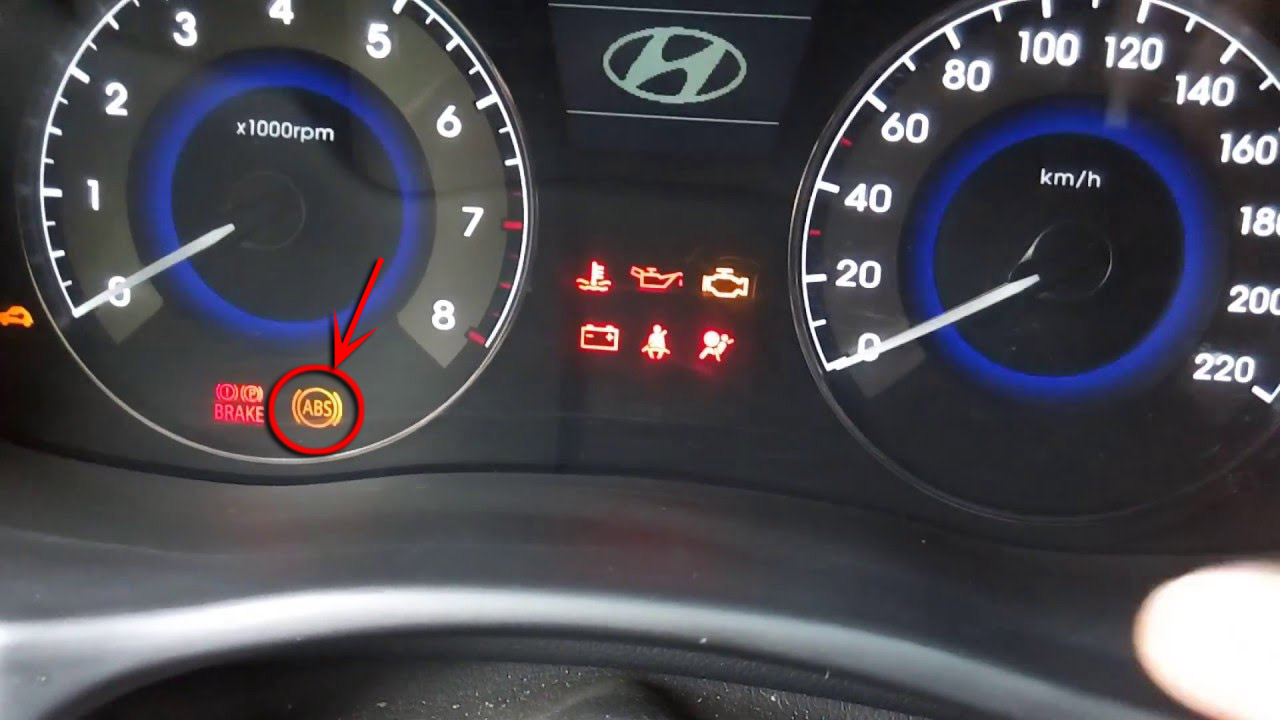

17 – сигнализатор антиблокировочной системы тормозов (ABS). Сигнализатор загорается оранжевым светом при включении зажигания, после пуска двигателя он гаснет. Горение сигнализатора при работающем двигателе указывает на неисправность антиблокировочной системы.
18 – сигнализатор включения стояночного тормоза и аварийного состояния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора в других режимах при включенном зажигании может свидетельствовать о том, что автомобиль заторможен стояночным тормозом или о падении уровня тормозной жидкости ниже метки «MIN» бачка главного цилиндра привода тормозной системы.
Предупреждение:
Эксплуатация автомобиля с неисправной тормозной системой категорически запрещается.
19 – сигнализатор незакрытой двери. Предупреждение о незакрытой двери загорается в том случае, если незакрыта по крайней мере одна дверь. Сигнализатор погаснет после полного закрытия дверей.
Индикатор открытых дверей Хендай.
Примечание:
Если во время движения одновременно загораются сигнализаторы 18 и 19 – возникла неисправность в антиблокировочной системе тормозов и системе распределения тормозных сил.
20 – сигнализатор иммобилизатора загорается перед пуском двигателя, когда ключ в замке зажигания находится в положении «ON». Если сигнализатор мигает или не горит при указанных выше условиях, иммобилизатор неисправен. В этом случае обратитесь на сервис.
