Замена тормозных шлангов Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Гаечный ключ рожковый 12 мм
  • Отвертка плоская средняя
  • Гаечный ключ накидной разрезной 11 мм
  • Упоры под колеса «башмаки»
  • Домкрат винтовой
  • Опорные стойки

Детали и расходники:

  • Защитные колпачки клапанов для выпуска воздуха
  • Уплотнительные шайбы тормозного шланга
  • Шланг тормозного механизма переднего колеса
  • Шланг тормозного механизма заднего колеса

Примечание:

Заменяйте шланги и трубопроводы, если на них обнаружены повреждения. Кроме того, рекомендуем в профилактических целях заменять шланги через каждые 100 тыс. км пробега или 7 лет эксплуатации автомобиля (в зависимости от того, что наступит раньше), даже если они внешне не повреждены.

Резина шлангов стареет, и они могут неожиданно лопнуть при торможении.

Для замены шланга тормозного механизма переднего колеса выполните следующее.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

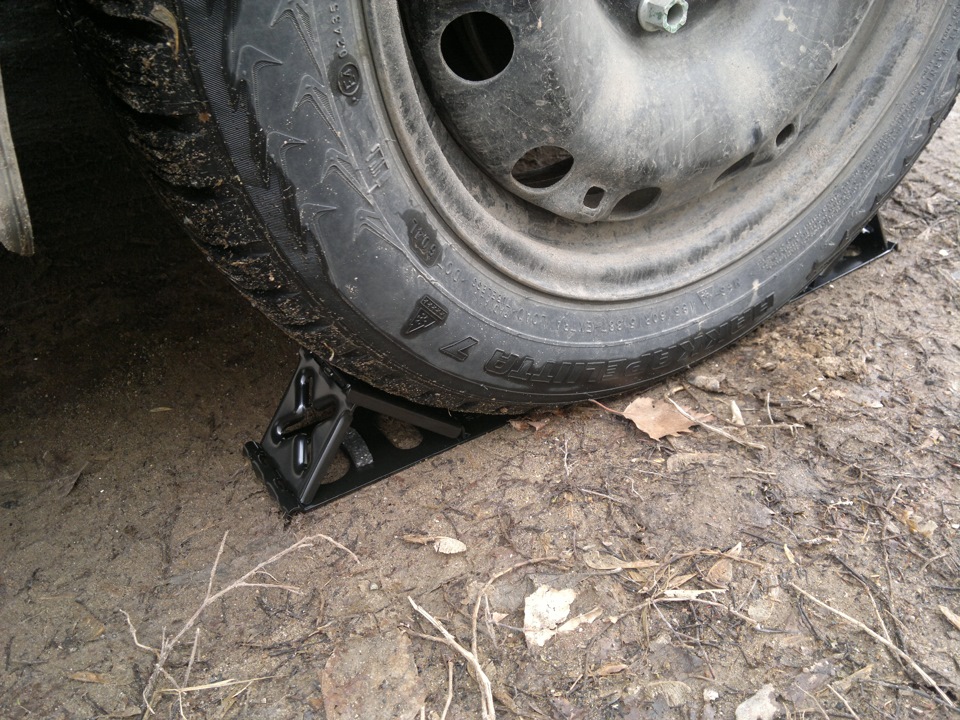

Установите противооткатные упоры («башмаки») под задние колеса на автомобиле Hyundai Solaris

2. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

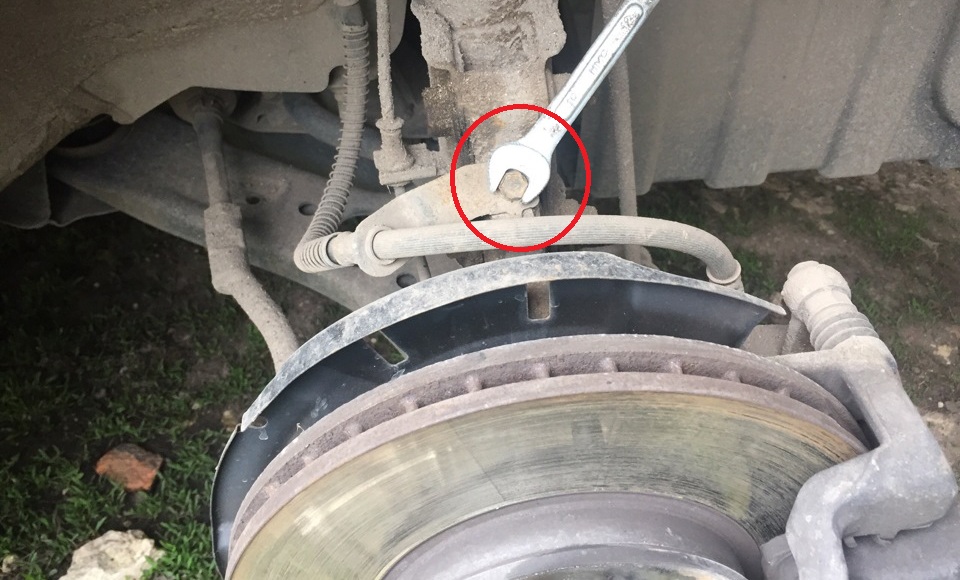

3. Отверните гайку крепления трубопровода к наконечнику тормозного шланга.

Отверните гайку крепления трубопровода к наконечнику тормозного шланга на автомобиле Hyundai Solaris

Примечание:

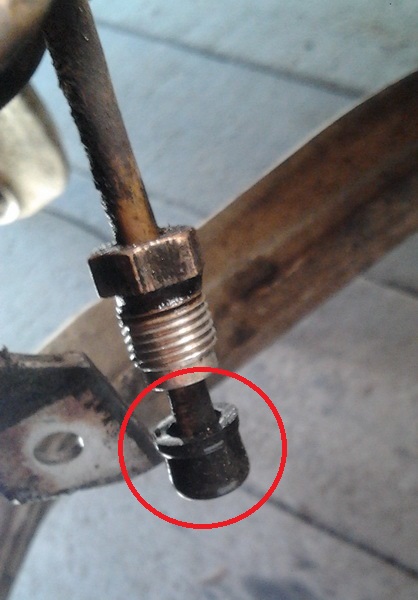

Для предотвращения вытекания жидкости из тормозного трубопровода сразу же заглушите его отверстие любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

Заглушите отверстие трубопровода любым доступным способом на автомобиле Hyundai Solaris

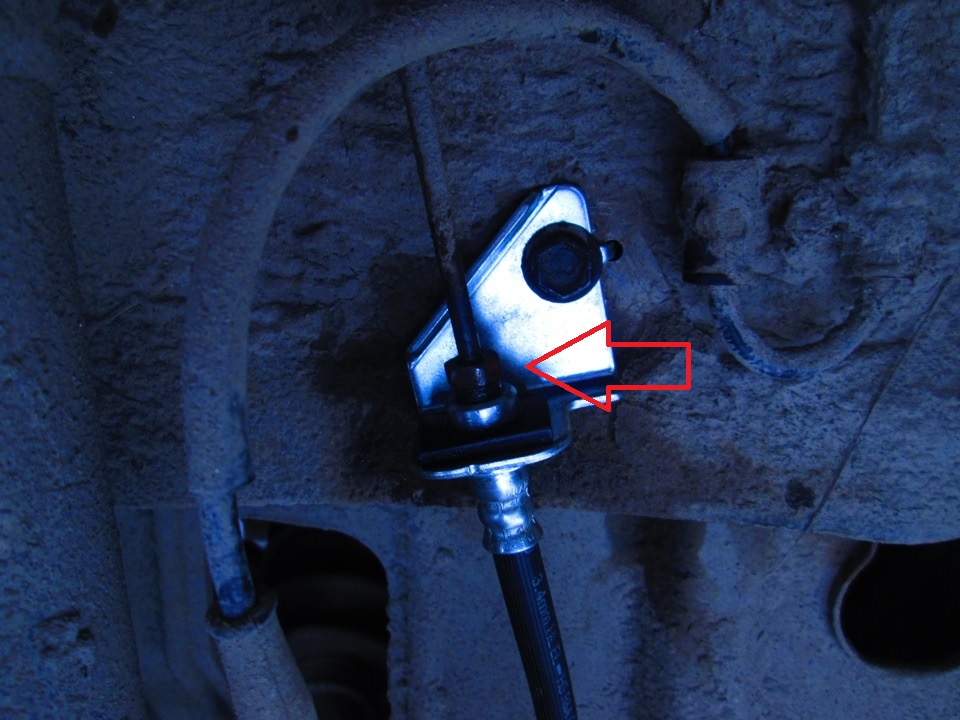

4. Подденьте отверткой и снимите запорную скобу тормозного шланга, и выведите наконечник тормозного шланга из кронштейна.

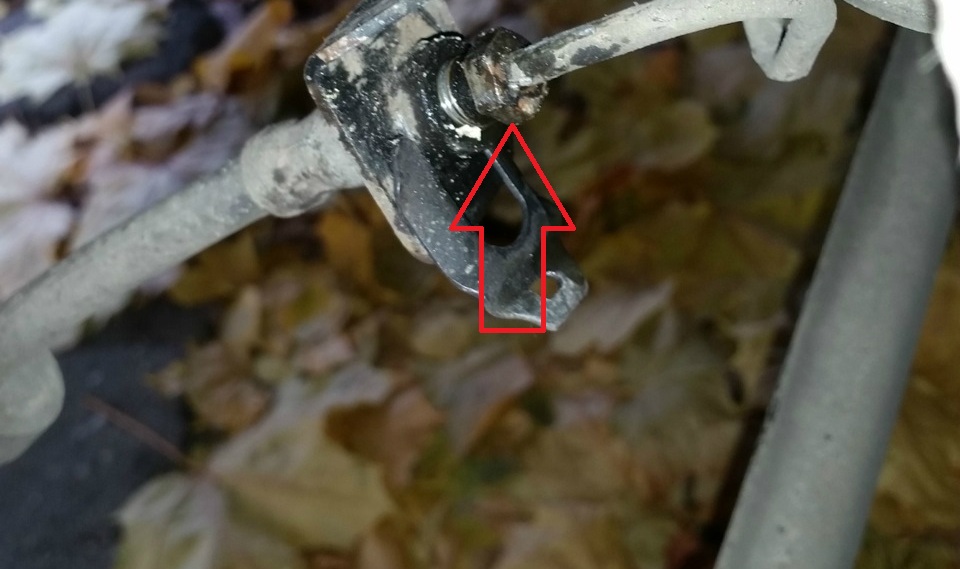

Подденьте отверткой и снимите запорную скобу тормозного шланга на автомобиле Hyundai Solaris

5. Выверните болт кронштейна крепления тормозного шланга к поворотному кулаку, и отведите кронштейн в сторону.

Выверните болт кронштейна крепления тормозного шланга к поворотному кулаку и отведите кронштейн в сторону на автомобиле Hyundai Solaris

6. Выверните болт-штуцер крепления наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса.

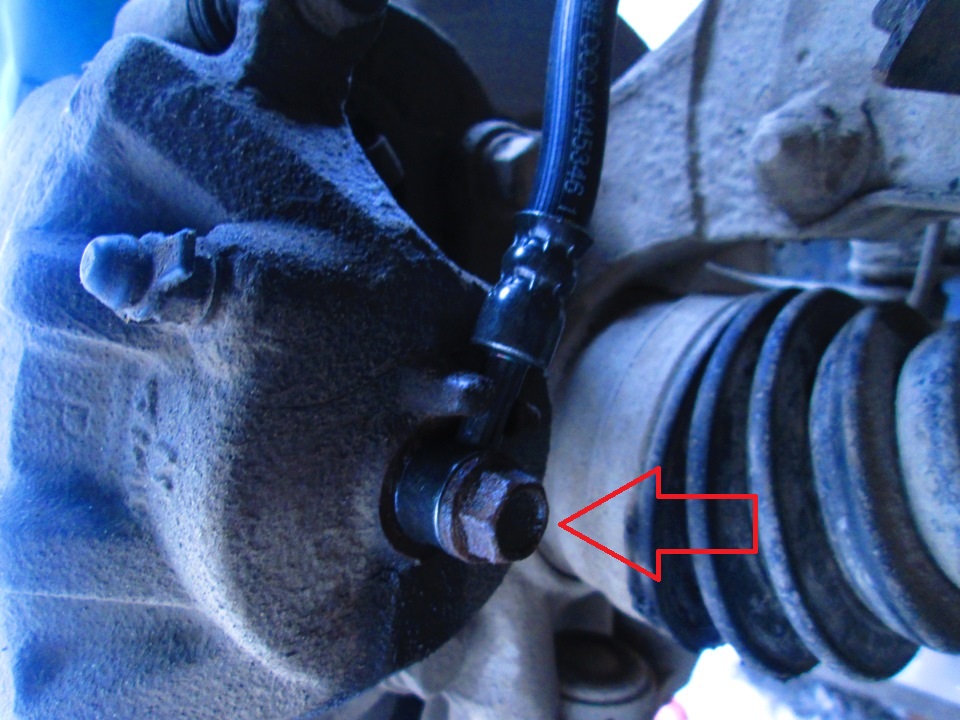

Выверните болт крепления наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса на автомобиле Hyundai Solaris

7. Отсоедините наконечник тормозного шланга от рабочего цилиндра, и снимите тормозной шланг переднего колеса с автомобиля.

Отсоедините наконечник тормозного шланга от рабочего цилиндра на автомобиле Hyundai Solaris

Примечание:

Обратите внимание на две уплотнительные шайбы, расположенные с обеих сторон наконечника шланга. При сборке эти шайбы замените новыми.

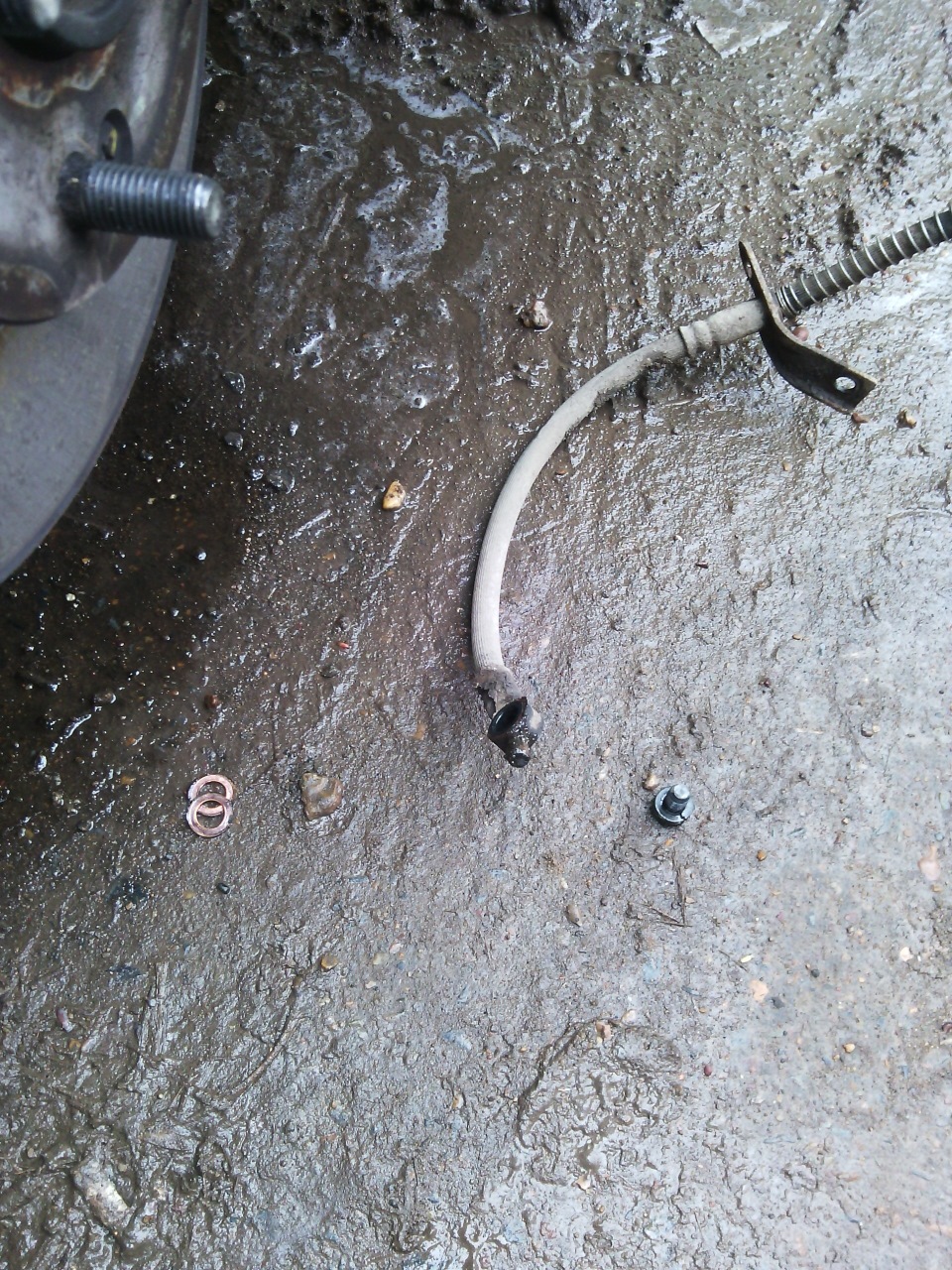

Уплотнительные шайбы, расположенные с обеих сторон наконечника шланга на автомобиле Hyundai Solaris

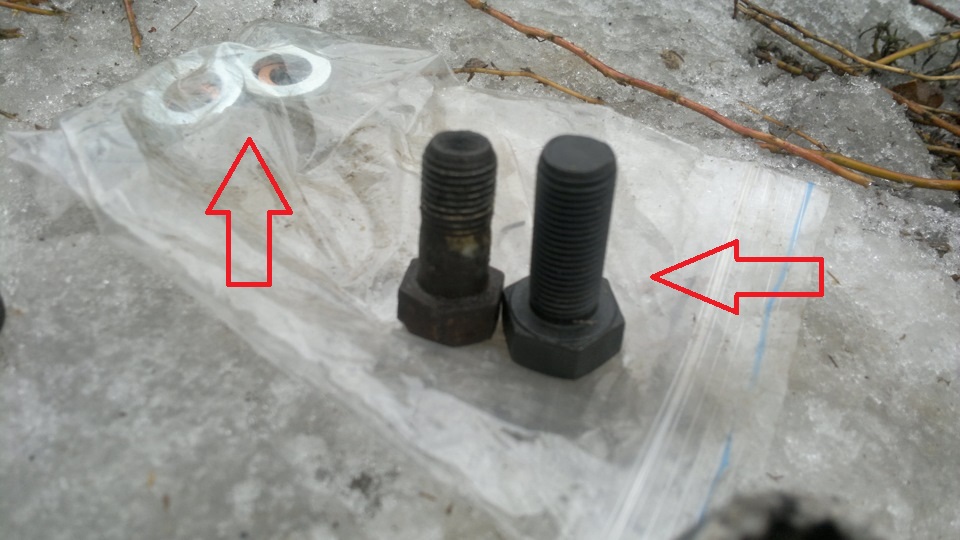

Болт-штуцер старый и новый, и две уплотнительные шайбы.

ПРЕДУПРЕЖДЕНИЕ:

Проследите за тем, чтобы шланг не перекручивался при установке вдоль оси.

8. Аналогично замените шланг тормозного механизма переднего колеса с другой стороны.

9. После замены шлангов удалите воздух из тормозной системы, как описано здесь.

Для замены шланга барабанного тормозного механизма заднего колеса выполните следующее.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

Установите противооткатные упоры («башмаки») под передние колеса на автомобиле Hyundai Solaris

2. Ослабьте затяжку гаек крепления колес, приподнимите заднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

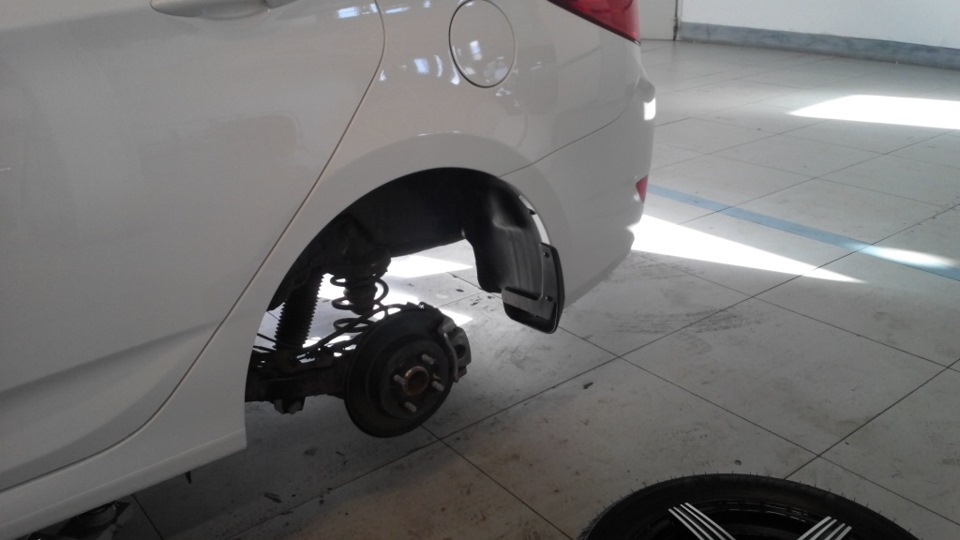

Снимите колесо на автомобиле Hyundai Solaris

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

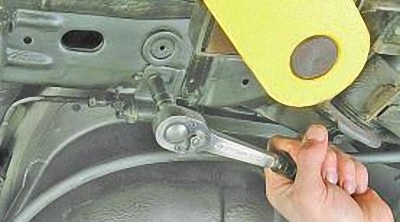

3. Отверните гайку крепления тормозного трубопровода к наконечнику шланга, удерживая наконечник шланга от проворачивания.

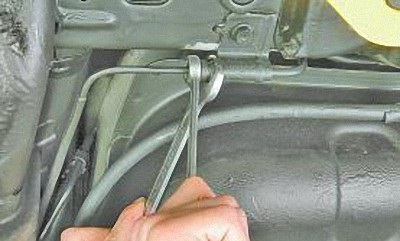

Отверните гайку крепления тормозного трубопровода на автомобиле Hyundai Solaris

Примечание:

Для предотвращения вытекания жидкости из тормозного трубопровода сразу же заглушите его отверстие любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

Заглушите отверстие тормозного трубопровода любым доступным способом на автомобиле Hyundai Solaris

4. Аналогично отсоедините трубопровод от другого наконечника тормозного шланга.

Отсоедините трубопровод от другого наконечника тормозного шланга на автомобиле Hyundai Solaris

5. Подденьте отверткой и снимите скобу наконечника тормозного шланга.

Подденьте отверткой и снимите скобу наконечника тормозного шланга на автомобиле Hyundai Solaris

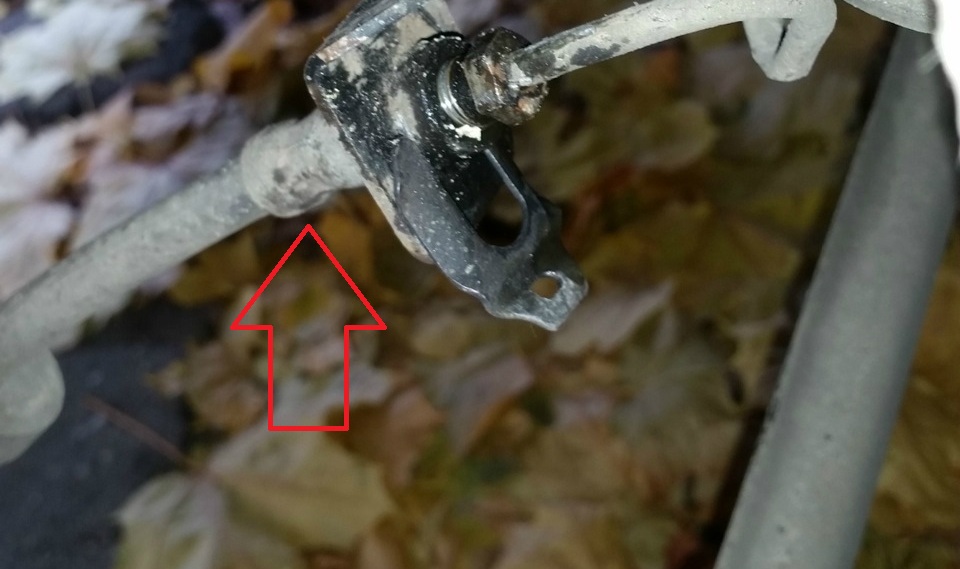

6. Извлеките наконечник тормозного шланга из кронштейна.

Извлеките наконечник тормозного шланга из кронштейна на автомобиле Hyundai Solaris

7. Выверните болт крепления кронштейна тормозного шланга, и снимите тормозной шланг с автомобиля.

Выверните болт крепления кронштейна тормозного шланга на автомобиле Hyundai Solaris

8. Установите тормозной шланг в порядке, обратном снятию.

9. Аналогично замените шланг тормозного механизма заднего колеса с другой стороны.

10. После замены шлангов удалите воздух из тормозной системы, как описано здесь.

Примечание:

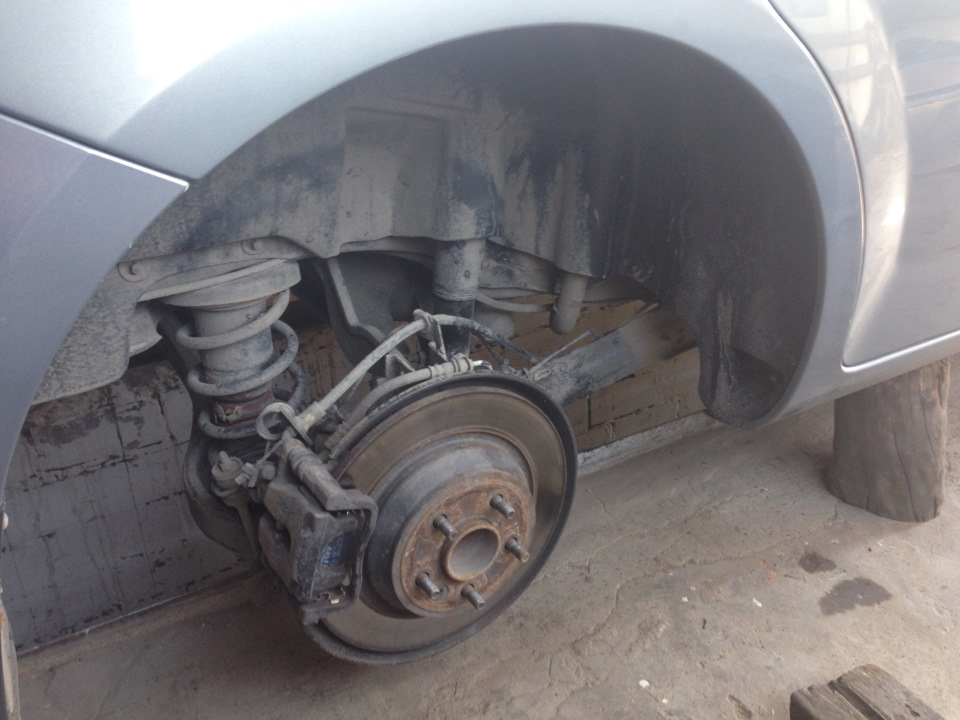

Процесс замены тормозного шланга дискового тормозного механизма заднего колеса аналогичен замене тормозного шланга переднего тормозного механизма.

ПОЛЕЗНЫЕ СОВЕТЫ:

Для отворачивания гаек крепления трубопроводов всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.
