Замена опор двигателя Hyundai Solaris

Инструменты:

• Гаечный ключ торцевой Г-образный 14 мм
• Гаечный ключ торцевой Г-образный 17 мм
• Гаечный ключ накидной прямой 17 мм
• Балонный ключ
• Домкрат винтовой
• Опорные стойки

Детали и расходники:

• Левая опора двигателя
• Правая опора двигателя
• Задняя опора двигателя
• Деревянный брусок

Замена левой опоры двигателя.

1. Вывешиваем и снимаем левое переднее колесо.

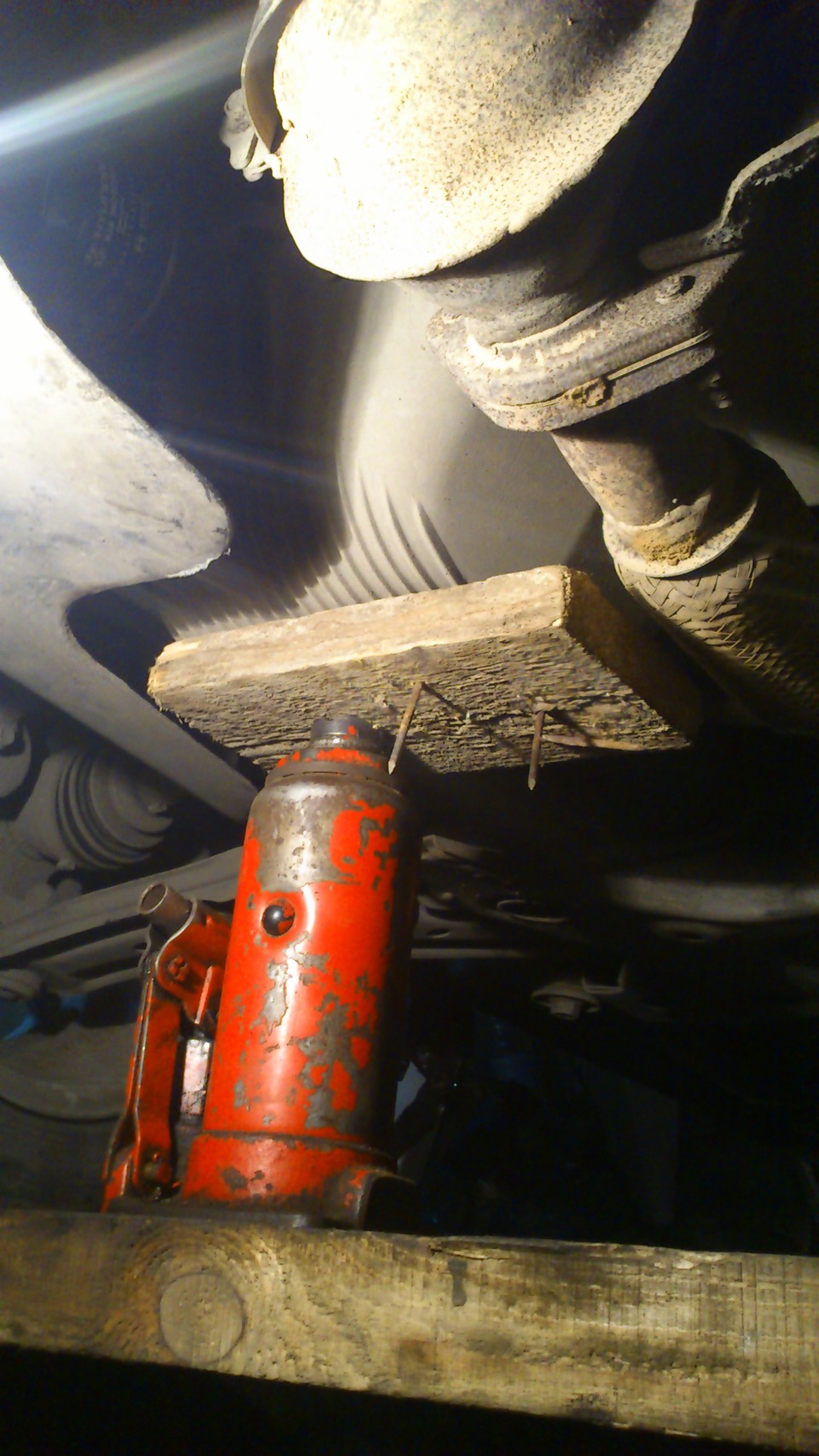

2. Устанавливаем через деревянный брусок надежную опору под картер коробки передач.

3. Снимаем аккумуляторную батарею, как описано здесь.

4. Снимаем площадку аккумуляторной батареи, как описано здесь.

Примечание:

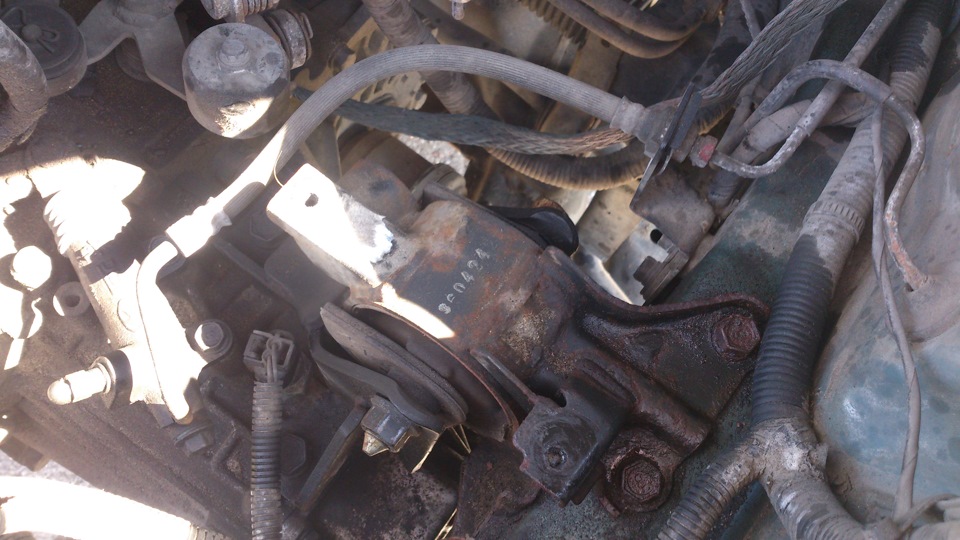

Вид на левую опору двигателя.

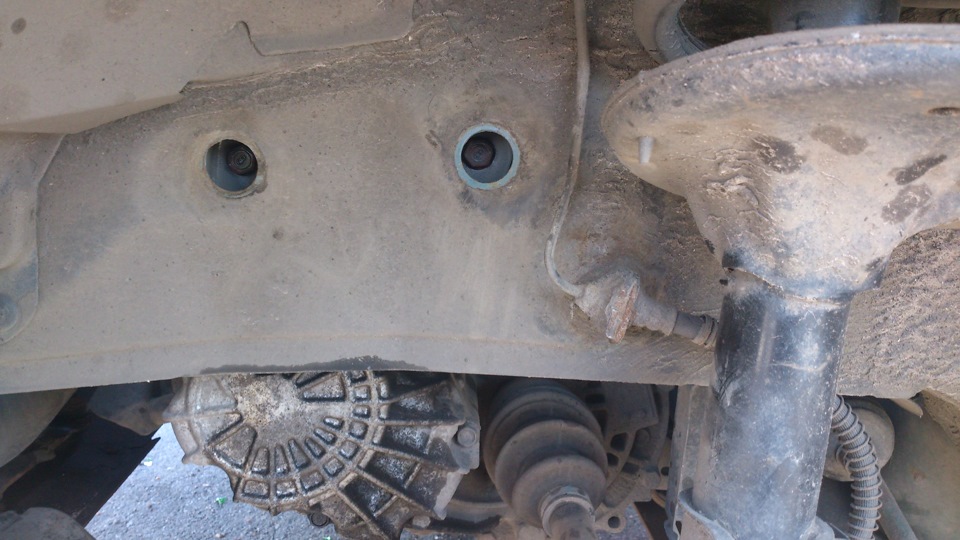

5. Для отворачивания болтов крепления опоры к кронштейну, необходимо вынуть заглушки, закрывающую отверстие в брызговике арки переднего левого колеса, и открутить болты.

6. Ключом «на 14» отворачиваем два болта и гайку крепления левой опоры к кузову, и снимите опору.

7. Произведите проверку опоры агрегата на наличие повреждений и дефектов и, если таковые обнаружены, замените опору.

8. Устанавливаем левую опору силового агрегата в обратной последовательности.

Замена правой опоры двигателя.

Примечание:

Замену опоры проводим при разрывах резины или ее отслоении от металлических частей опоры, что может служить причиной стука при пуске двигателя и при езде по неровностям.

1. Устанавливаем через деревянный брусок надежную опору под крышку поддона картера двигателя.

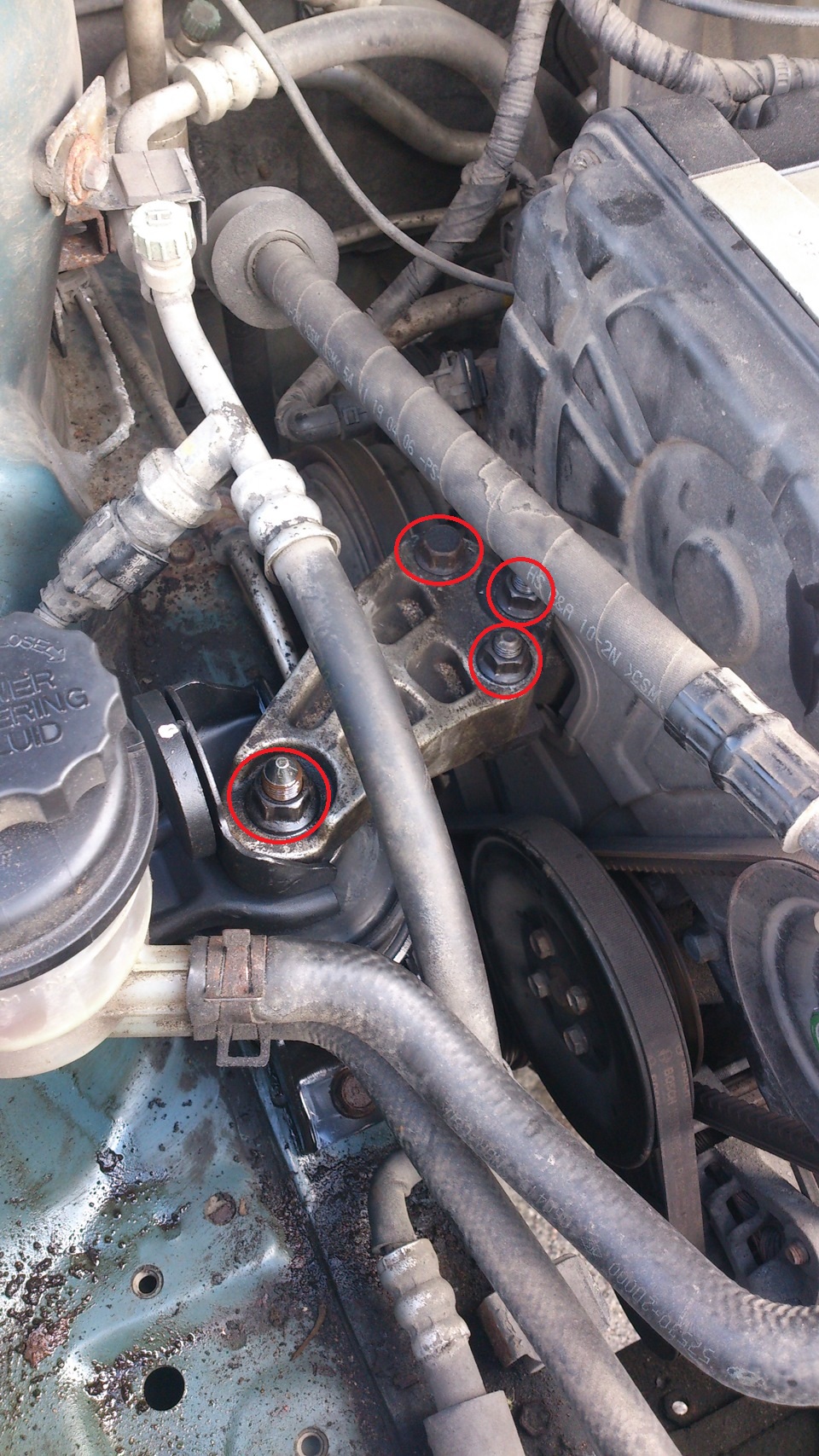

2. Ключом «на 17» отворачиваем болт и две гайки крепления кронштейна опоры к кронштейну двигателя, а также гайку крепления опоры к кронштейну.

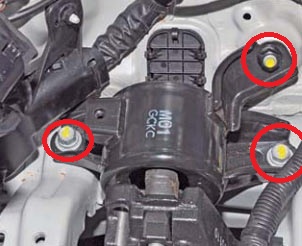

3. Ключом «на 14» отворачиваем два болта и гайку крепления опоры к кузову, и вынимаем опору из моторного отсека.

Примечание:

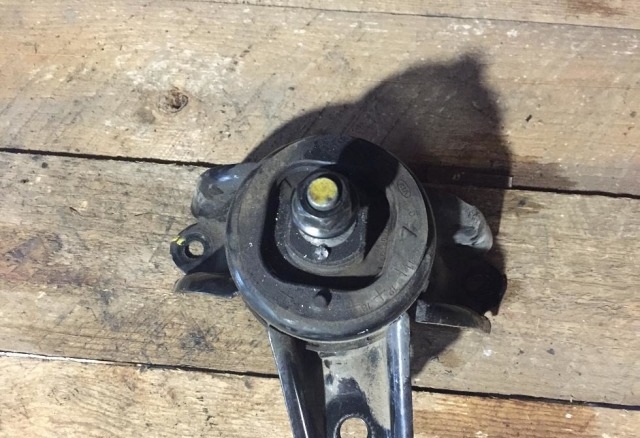

Снятая правая опора двигателя.

4. Устанавливаем правую опору силового агрегата в обратной последовательности.

Замена задней опоры двигателя.

Примечание:

Работу выполняем на яме или эстакаде.

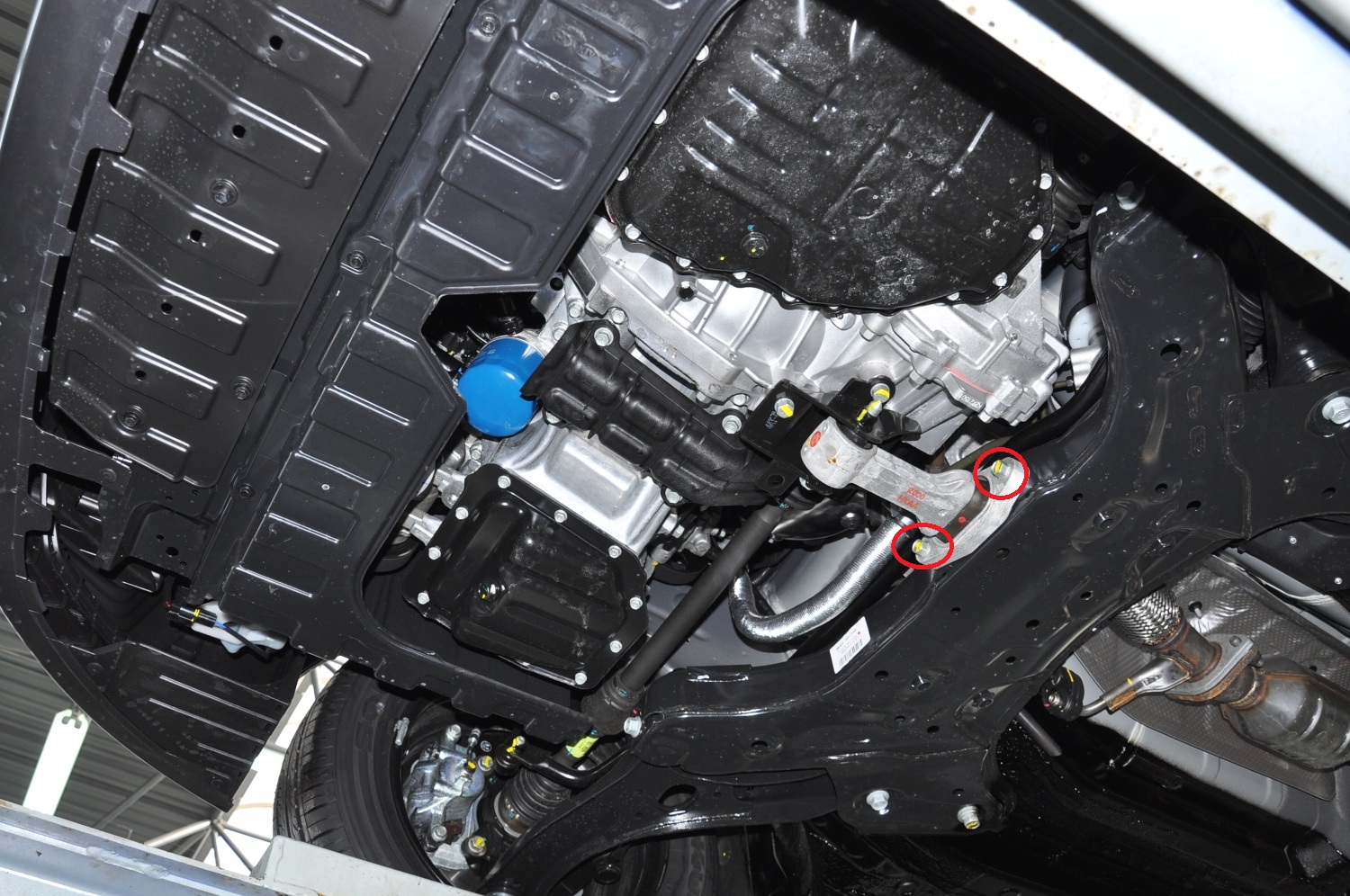

1. Ключом «на 17» отворачиваем гайку болта крепления опоры к кронштейну коробки передач, удерживая болт от проворачивания накидным ключом того же размера, и вынимаем болт.

2. Ключом «на 14» отворачиваем два болта крепления задней опоры к подрамнику передней подвески, и снимаем опору.

Примечание:

Задняя опора двигателя.

3. Установите заднюю опору подвески силового агрегата в порядке, обратном снятию.

Замены отдельных элементов задней опоры двигателя.

1. Ключом «на 14» отворачиваем стягивающий болт опоры и разбираем ее.

Примечание:

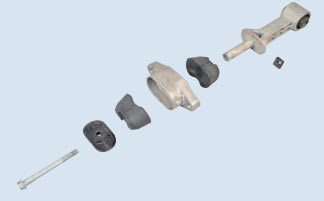

Элементы задней опоры двигателя.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
