Снятие, дефектовка и установка маховика двигателя Hyundai Solaris

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ торцевой Г-образный 19 мм
  • Отвертка плоская большая

Детали и расходники:

  • Маховик двигателя
  • Маркер
  • Анаэробный фиксатор резьбы
  • Спирт

Примечание:

Маховик снимают для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого обода маховика и для шлифования поверхности под ведомый диск сцепления.

1. Снимите механическую коробку передач, как описано здесь, автоматическую коробку передач, как описано здесь.

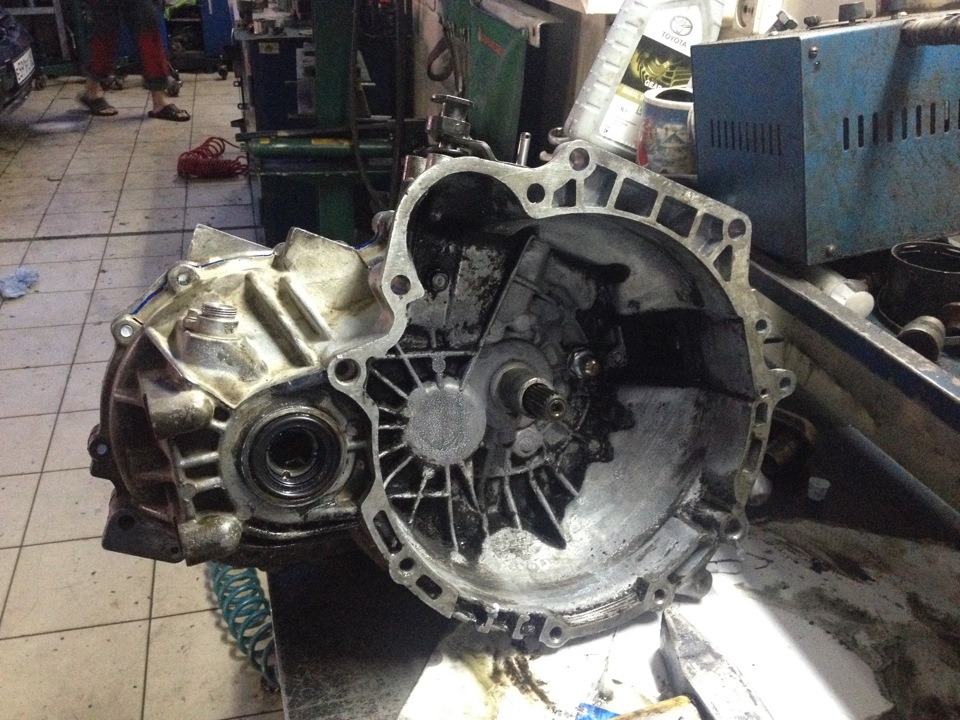

Снимите коробку передач на автомобиле Hyundai Solaris

2. Снимите сцепление, как описано здесь.

Снимите сцепление на автомобиле Hyundai Solaris

3. Выверните шесть болтов крепления маховика, удерживая маховик от проворачивания с помощью отвертки или монтажной лопатки.

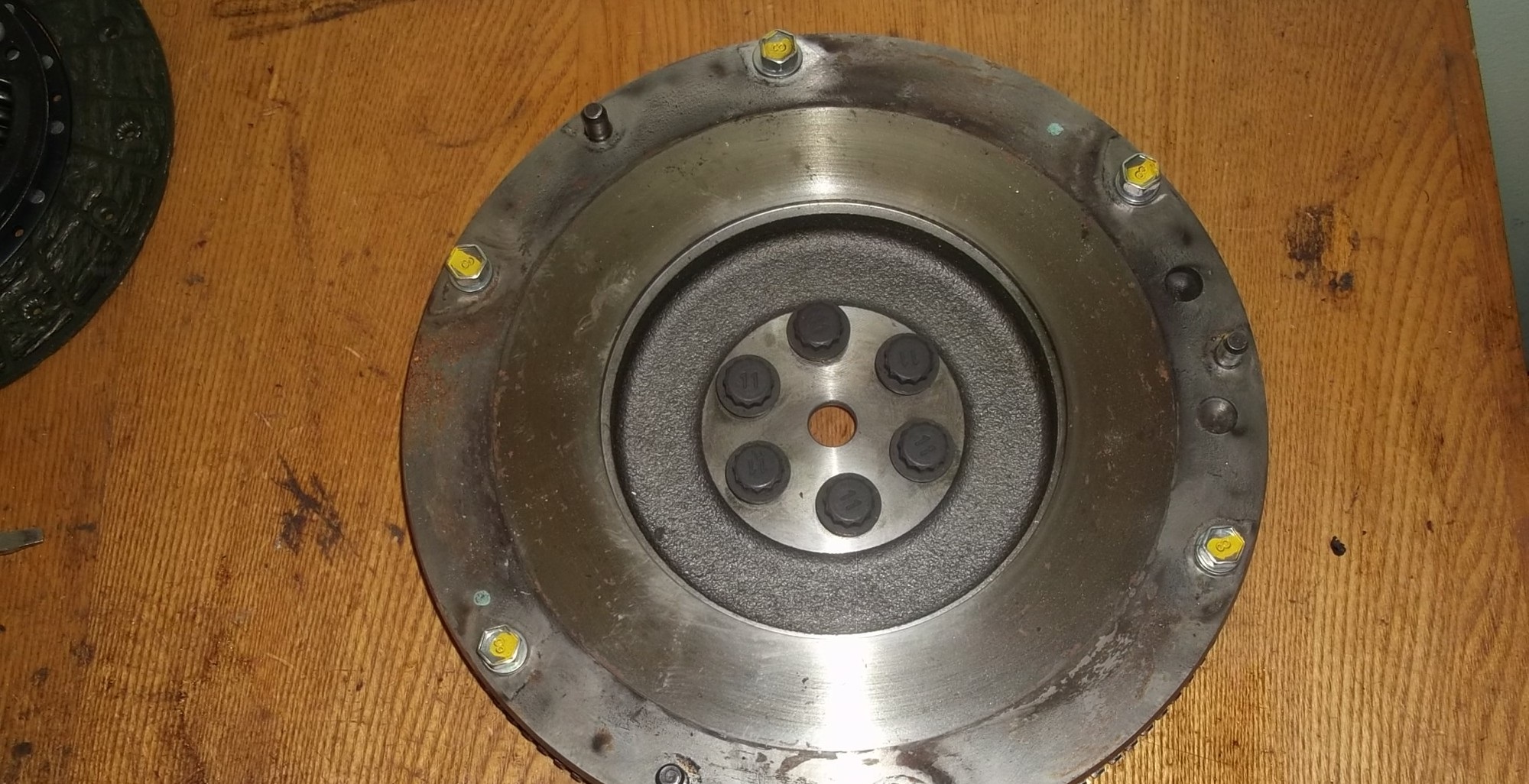

Выверните шесть болтов крепления маховика на автомобиле Hyundai Solaris

Примечание:

Маховик может быть установлен на коленчатый вал только в определенном положении, так как одно из отверстий в маховике и одно из отверстий коленчатого вала расположены асимметрично (с угловым смещением), поэтому для облегчения установки маховика рекомендуем пометить взаимное расположение деталей.

4. Снимите маховик.

Снятый маховик на автомобиле Hyundai Solaris

5. Проверьте состояние зубьев обода маховика, и в случае их повреждения замените маховик.

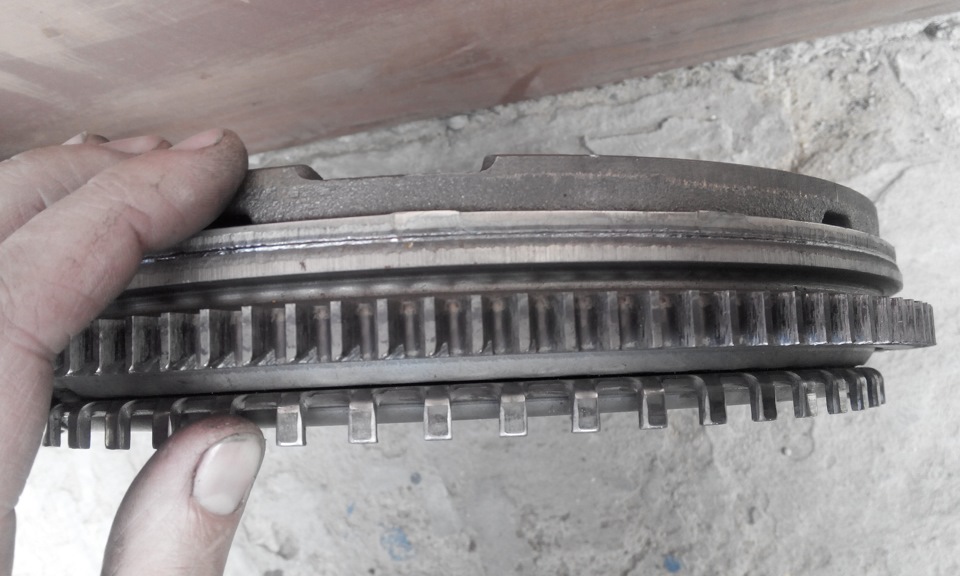

Проверьте состояние зубьев обода маховика на автомобиле Hyundai Solaris

6. Замените маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала появились риски и задиры.

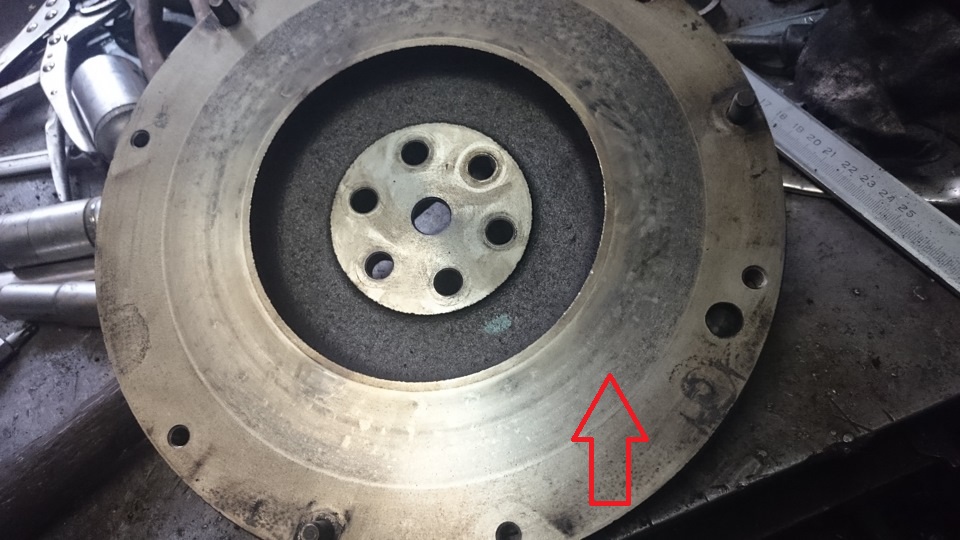

Осмотрите маховик со стороны ведомого диска на автомобиле Hyundai Solaris

7. Установите маховик и все снятые узлы в последовательности, обратной снятию.

Примечание:

Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, предварительно обезжирив болты и резьбовые отверстия под них. Затяните болты равномерно крест-накрест.

ПОЛЕЗНЫЕ СОВЕТЫ:

Проверить и прошлифовать маховик можно в мастерской, располагающей специальным оборудованием. Биение маховика, измеренное по зубчатому венцу, не должно превышать 0,15 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, слой снимаемого металла не должен быть больше 0,3 мм.
