Снятие и установка амортизатора передней подвески Audi A4 B6

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструмент:

  • Домкрат телескопический
  • Опоры под автомобиль
  • Балонный ключ
  • Плоскогубцы
  • Вороток под торцевую насадку
  • Насадка на вороток 13 мм
  • Насадка на вороток 16 мм
  • Насадка на вороток 18 мм
  • Насадка на вороток 21 мм
  • Ключ с наконечником Torx (звездочка) T20
  • Молоток большой
  • Съемник шаровой опоры
  • Разводной ключ

Детали и расходники:

  • Смазка АМС

Схема деталей переднего амортизатора

Схема деталей переднего амортизатора Audi A4 II (B6)

1 – гайка с фланцем, 50 Н·м;

2 – опора;

3 – шайба;

4 – опорный кронштейн;

5 – винтовая пружина;

6 – дополнительная пружина;

7 – пыльник;

8 – защитный колпачок;

9 – нижняя прокладка пружины;

10 – нижняя чашка пружины;

11 – амортизатор.

Порядок выполнения

1. Для снятия амортизатора передней подвески пометьте на шине направление вращения колеса. Ослабьте болты крепления колеса. Поднимите и установите автомобиль на подставки и снимите колёса.

2. Закрепите тормозной диск одним болтом крепления колеса.

Примечание:

У автомобилей с регулировкой дальности света перед снятием левой амортизационой стойки ослабьте крепление соединительной штанги датчика уровня автомобиля, для чего откройте стопорную скобу несущего рычага.

3. Отсоедините электрический провод ABS из держателя на суппорте.

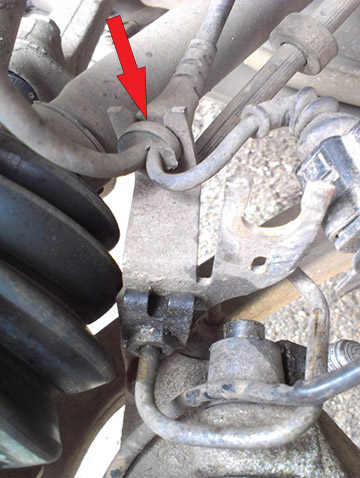

Держатель провода ABS на суппорте тормозного механизма Audi A4 II (B6)

4. Снимите суппорт и закрепите его на подвеске так, чтобы вес суппорта не оказывал воздействия на тормозной шланг и тормозной трубопровод, обратитесь к разделу Снятие и установка тормозного диска/суппорта.

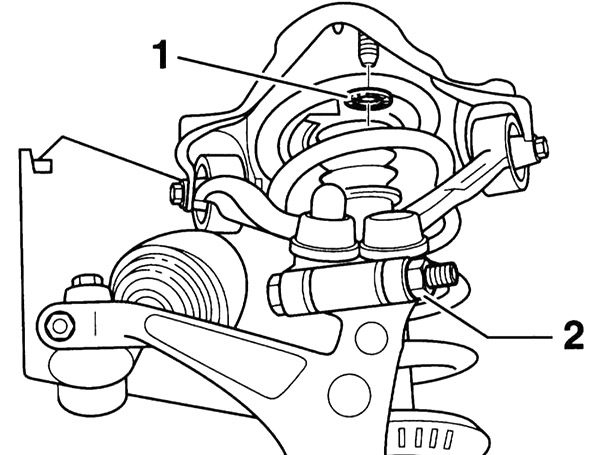

5. Удалите с помощью плоскогубцев зажим (1).

Удаление зажима в нише стойки переднего амортизатора Audi A4 II (B6)

Зажим устанавливаться больше не должен.

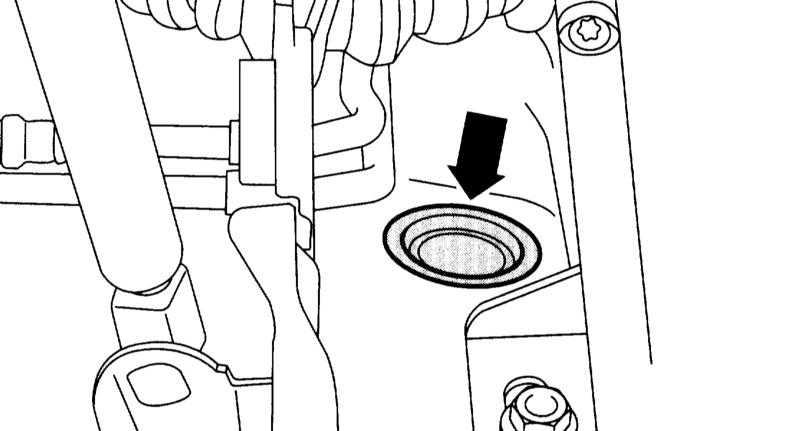

Отверстие после удаления зажима в нише стойки переднего амортизатора Audi A4 II (B6)

6. Отверните гайку (2), выньте болт и выньте наверх оба рычага подвески.

Чтобы извлечь шаровые опоры, можно применить съемник.

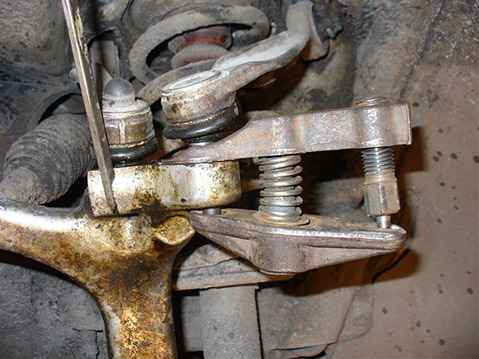

Извлечение шаровых опор верхних рычагов подвески Audi A4 II (B6)

Примечание:

Не расширяйте паз в корпусе подшипника колеса зубилом или подобным ему инструментом.

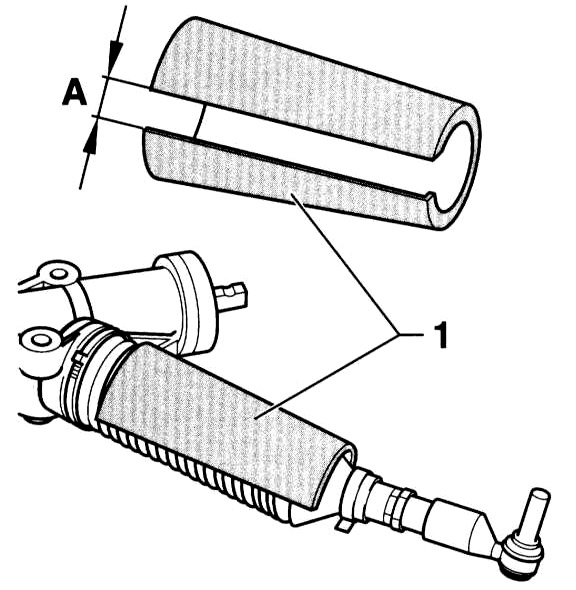

7. Защитите кожух рулевой тяги оболочкой (1) от повреждения. СТО AUDI применяют для этого защитную оболочку № 893 512 137.

Защита кожухов рулевой тяги при снятии амортизатора Audi A4 II (B6)

8. Из защитной оболочки необходимо вырезать полосу размером А = 20 - 25 мм. Тщательно снимите фаски с острых поверхностей. Вырез оболочки при установке должен смотреть вниз.

9. Подведите гаражный домкрат под поворотную опору, подложив деревянную прокладку так, чтобы подвеска после отсоединения амортизационой стойки опустилась не слишком низко. В противном случае могут быть повреждены шарниры нижних рычагов.

10. Выверните болт (стрелка) и откиньте в сторону корпус подшипника колеса.

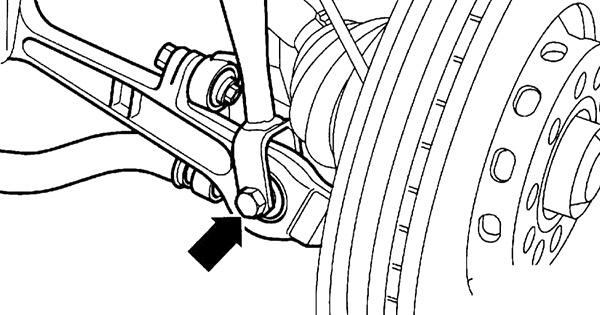

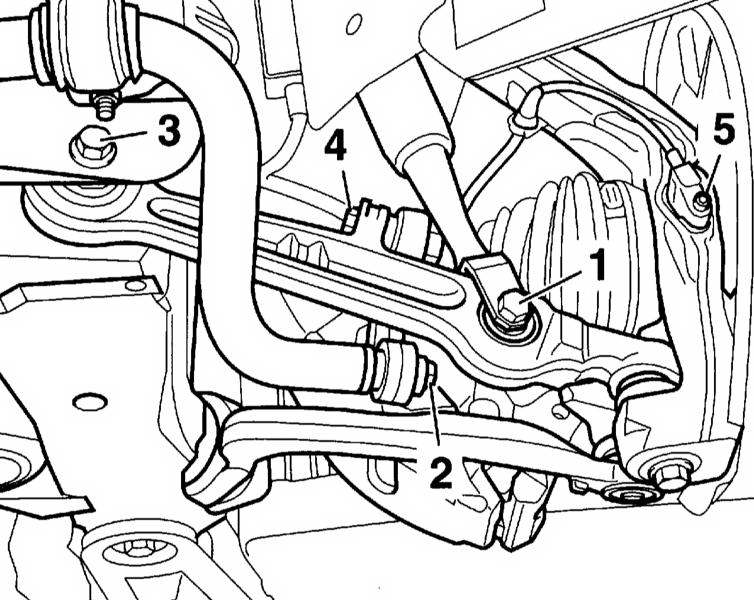

Расположение нижнего болта крепления амортизатора к рычагу передней подвески Audi A4 II (B6)

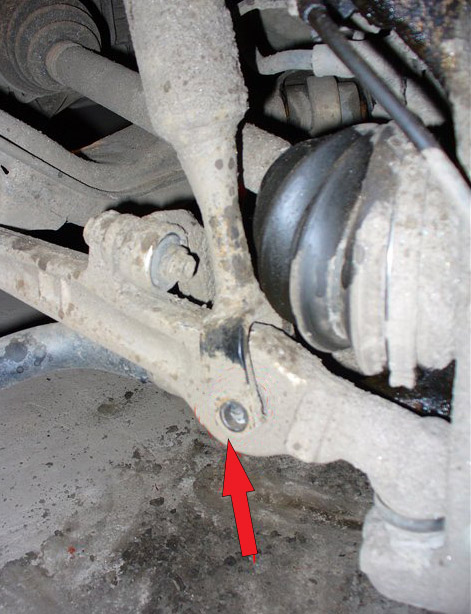

Откручивание нижнего болта крепления амортизатора к рычагу передней подвески Audi A4 II (B6)

11. Ослабьте крепление резервуара расширительного бачка охлаждающей жидкости.

12. Снимите крышку водосборного отсека.

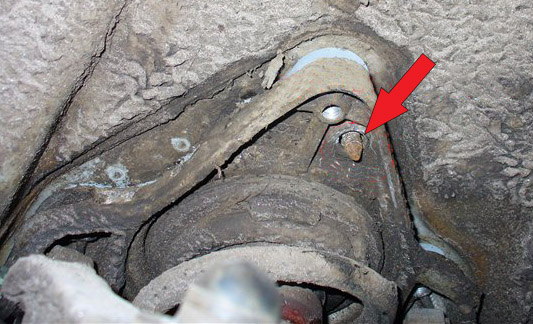

13. Снимите крышку (стрелка) болта.

Снятие амортизатора передней подвески Audi A4

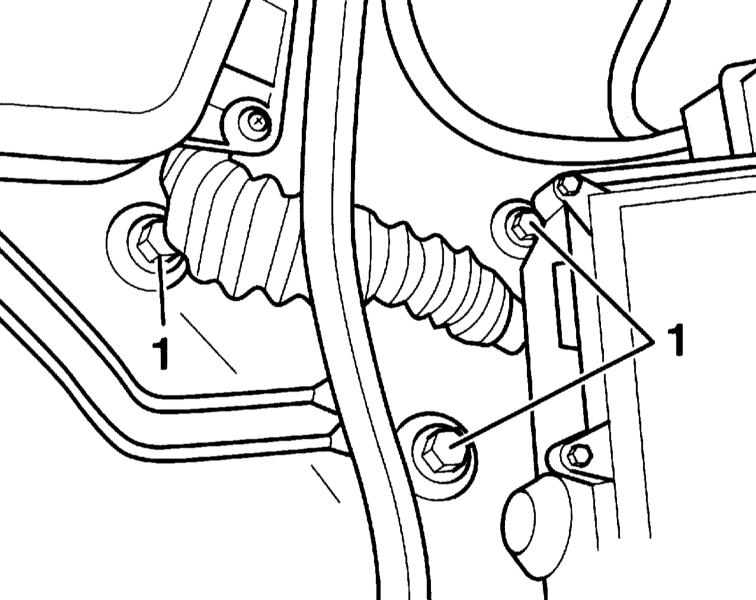

14. Выверните болты (1) в водосборном отсеке.

Снятие амортизатора передней подвески Audi A4

15. Выньте амортизационую стойку с опорой. При этом следите за тем, чтобы не повредить защитную оболочку.

16. Для установки амортизатора передней подвески вставьте амортизационую стойку с корпусом опоры в опору. Затяните болт крепления (1). Следите за правильным положением шайб.

17. Резинометаллические опоры имеют ограниченный диапазон скручивания. Поэтому болтовые соединения на рычагах затягивайте тогда, когда автомобиль стоит на колёсах.

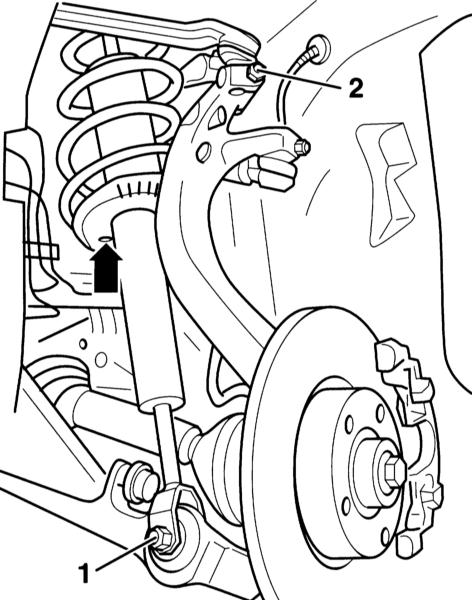

18. Вставьте наконечник амортизационой стойки в рычаг подвески, слегка затяните новую гайку соединения (1). После опускания автомобиля на колёса затяните гайку моментом 90Нм.

Установка амортизатора передней подвески Audi A4

Примечание:

Болт необходимо вставлять против направления движения.

19. Вставьте оба верхних рычага. Надавите на цапфы рычагов вниз насколько это возможно и затяните новую гайку (2) моментом 40Нм.

Установка амортизатора передней подвески Audi A4

20. Снимите с чехла защитную оболочку.

21. Вставьте в держатель на суппорте электрический провод ABS.

22. Установите на место тормозной диск, закрепите суппорт, обратитесь к разделу Снятие и установка тормозного диска/суппорта.

Примечание:

У автомобилей с регулировкой дальности света соединительная штанга датчика уровня автомобиля должна устанавливаться на несущем рычаге.

23. Закрепите колёса, соблюдая направление их вращения, опустите автомобиль на колёса. Только после этого затяните болты крепления колеса моментом 120Нм.

24. Затяните болты крепления амортизационой стойки в нижней части моментом 90Нм при стоящем на земле автомобиле.

Модели с суппортом НР-2

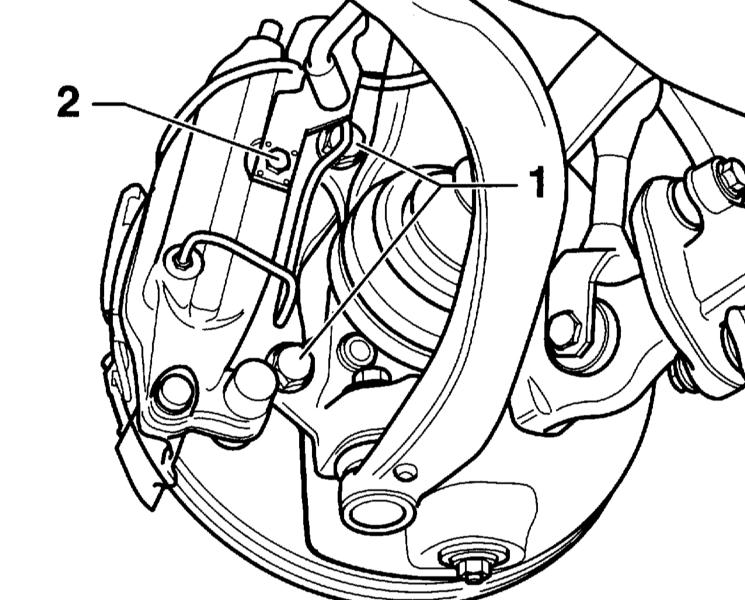

1. Выверните болт (2) и снимите держатель тормозного трубопровода.

Модели с суппортом НР-2 Audi A4

2. Отверните болты (1) крепления и снимите суппорт.

3. Снова установите на место держатель тормозного трубопровода. Вверните и затяните болт (2).

4. Закрепите суппорт на подвеске проволокой так, чтобы вес суппорта не привел к деформированию и тем самым повреждению трубопровода.
